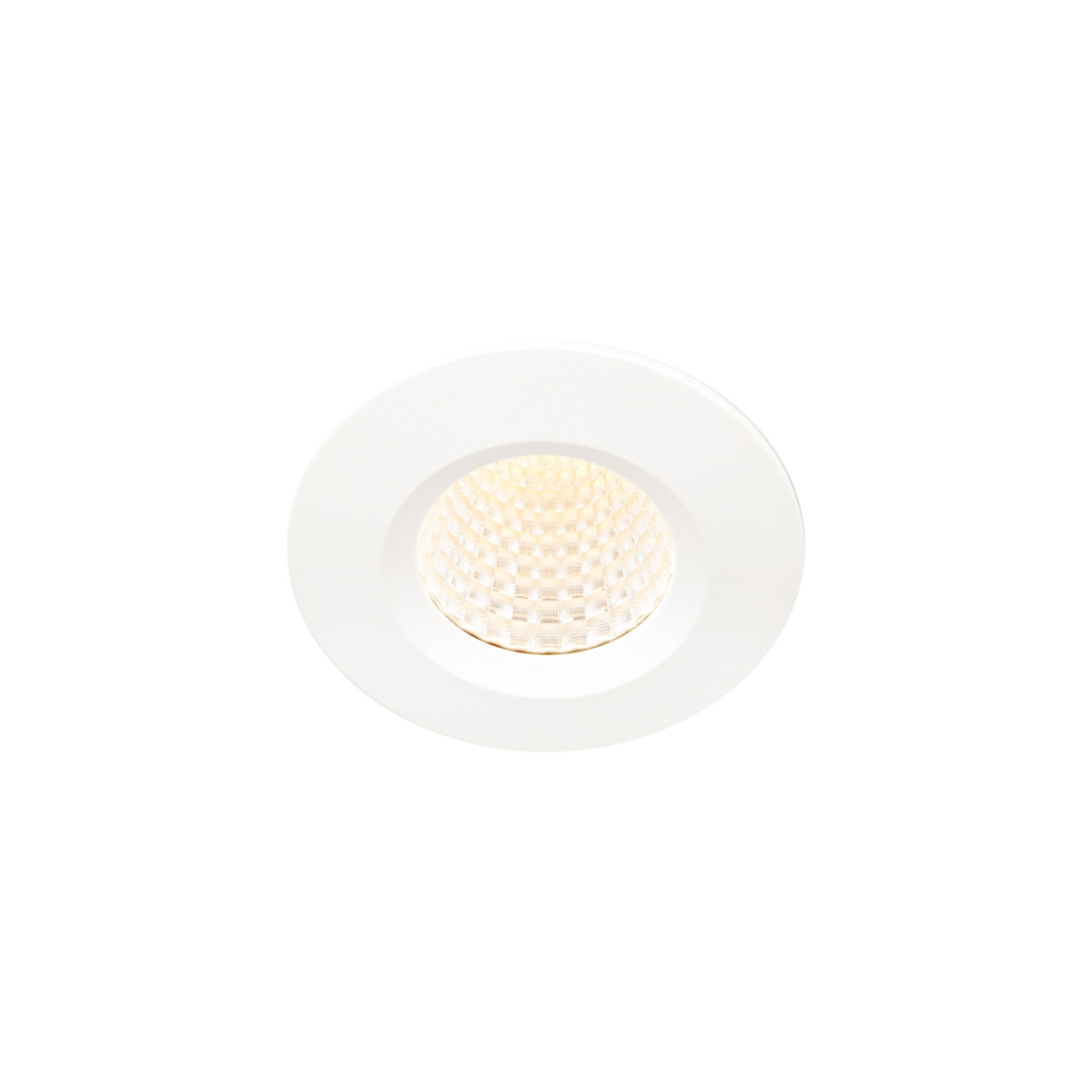

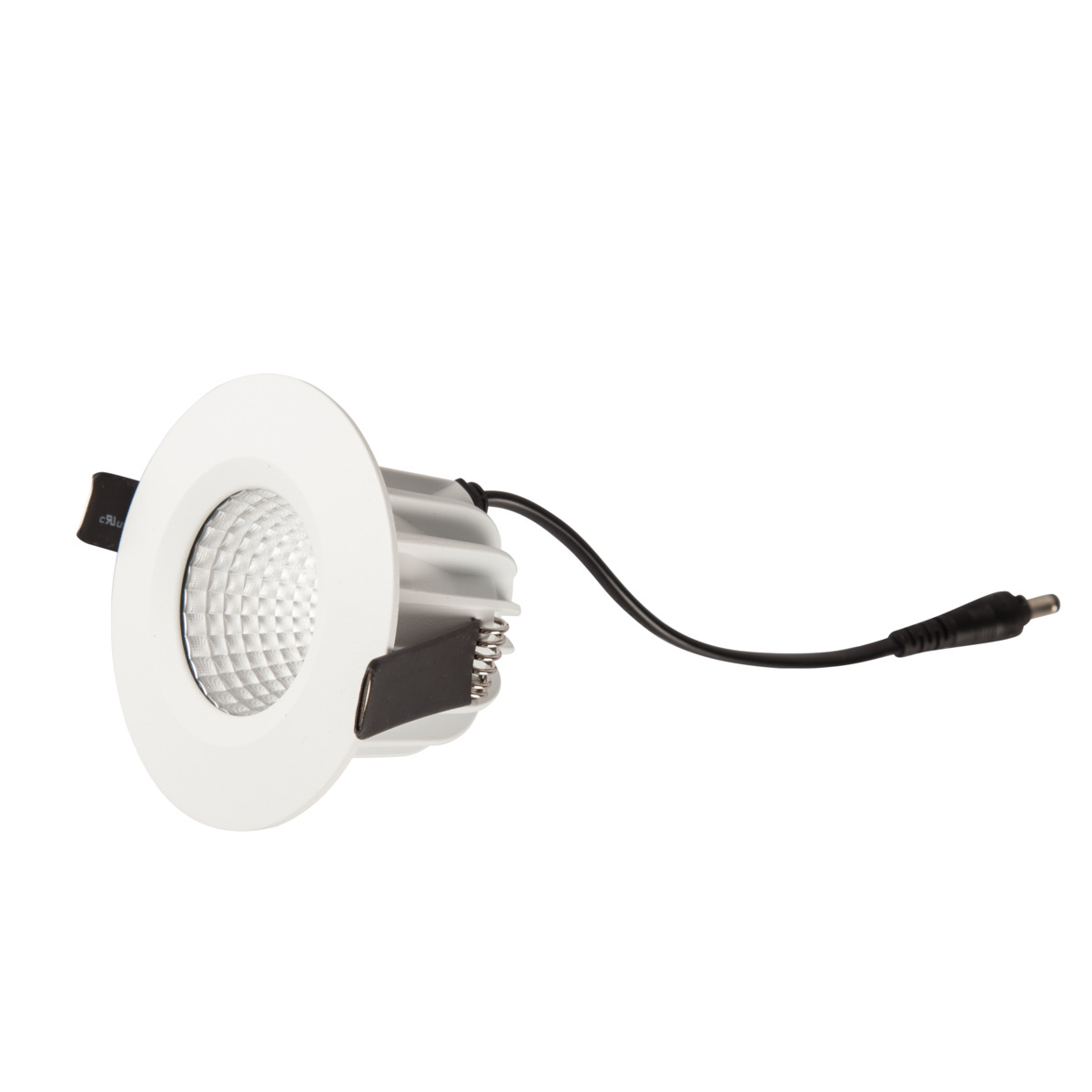

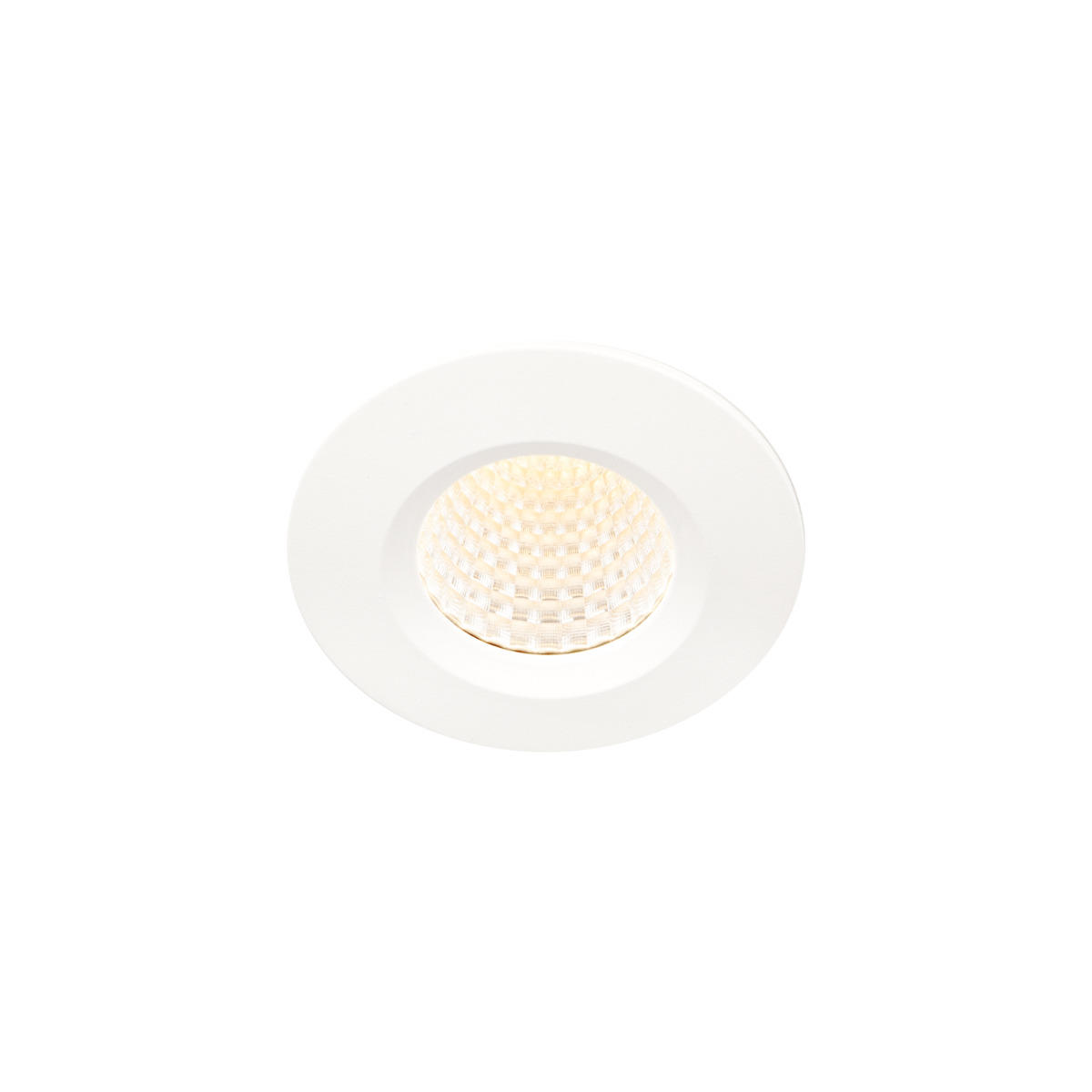

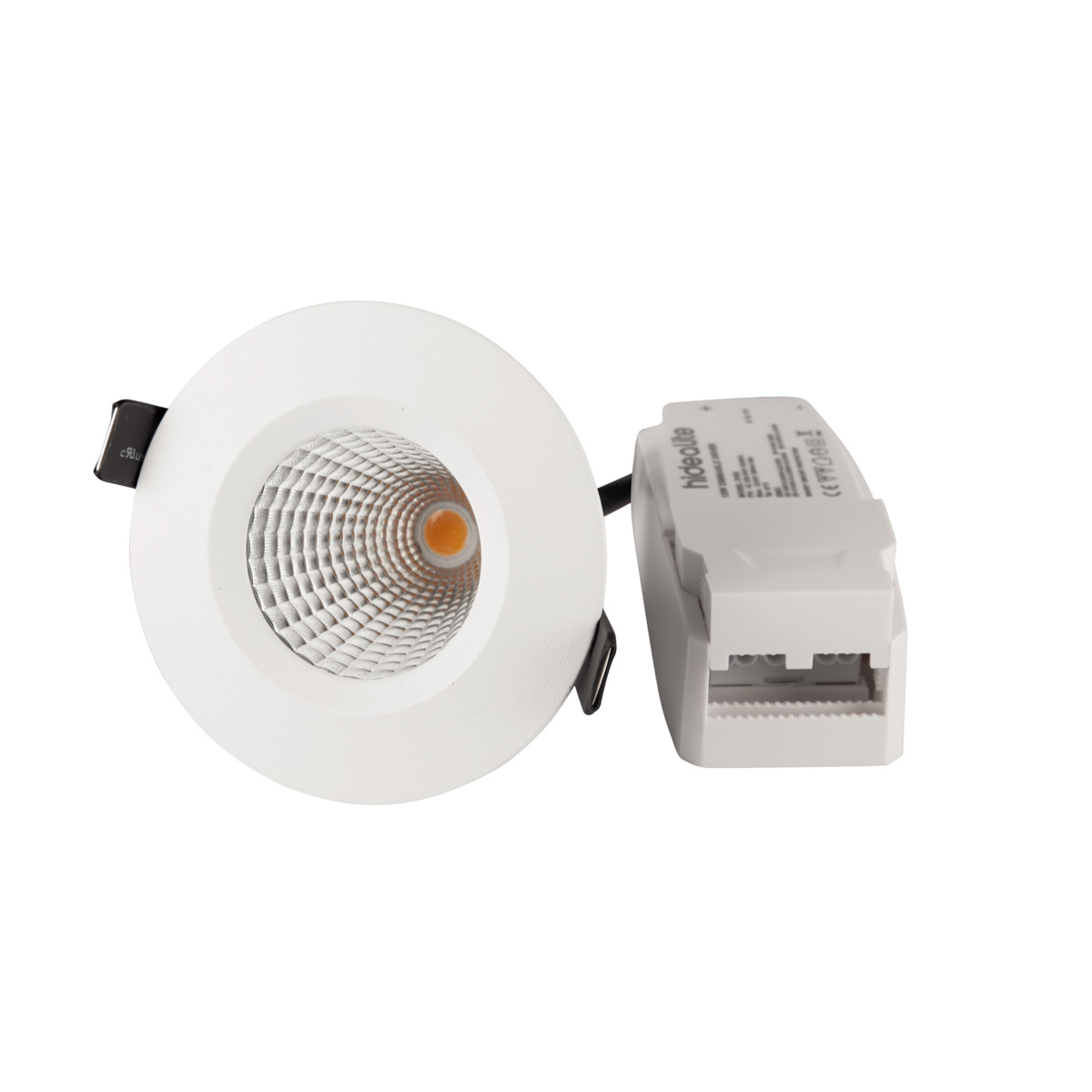

Optic XL

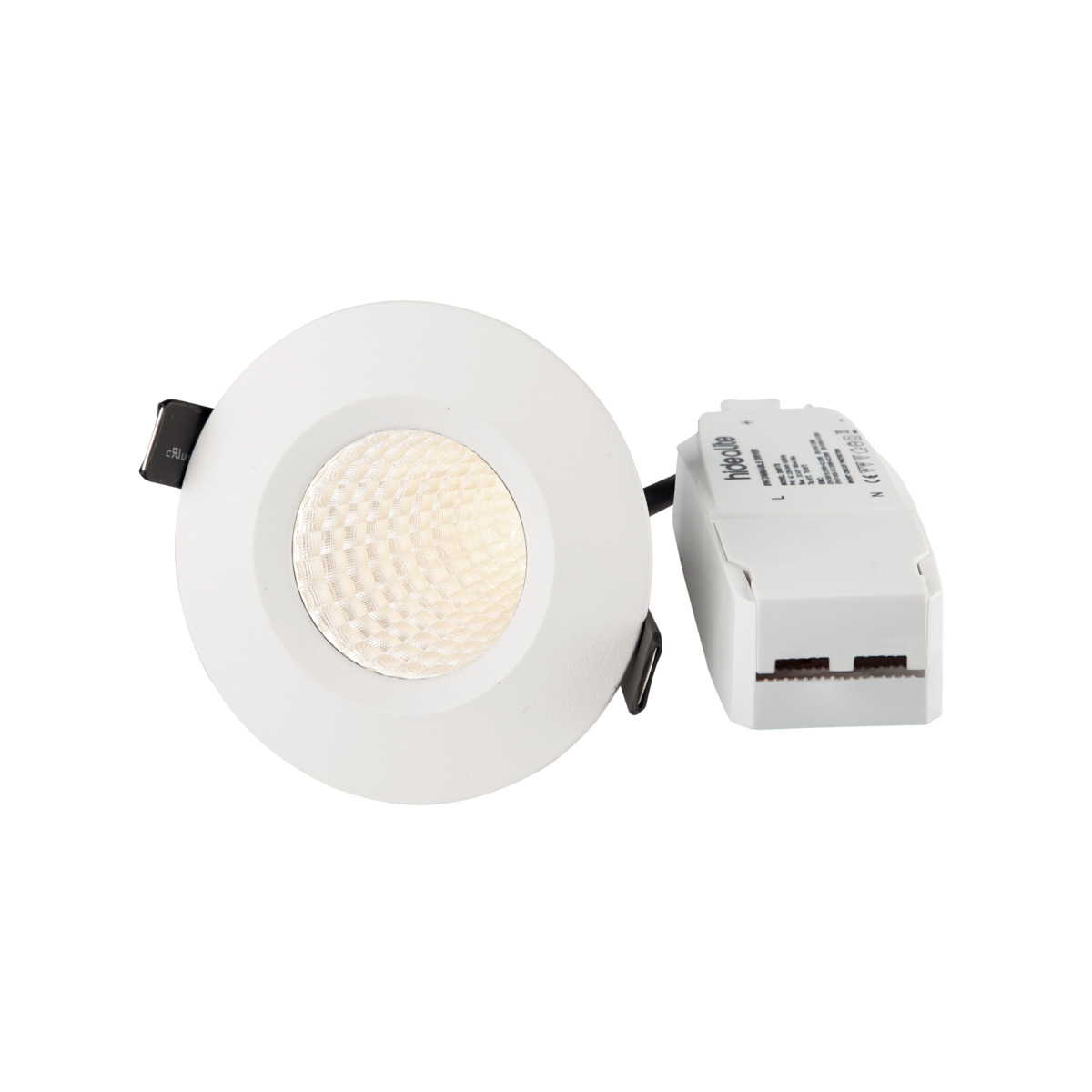

Kraftfull armatur för höga takhöjder, reflektorteknik med en spridning på 36° och högt ljusutbyte. Distinkt och väl avbländad ljusbild med mycket god färgåtergivning, Ra>90. En lättinstallerad och lågbyggande armatur komplett med drivdon och direkt 230V-anslutning. Snabbplintar för vidarekoppling samt skruvfri dragavlastning. Levereras komplett med drivdon för DALI eller fasdimring.
Finns i en färg

Varianter

E-nummer Variantnamn Färgtemperatur (K) Armaturlumen (lm)
Optic XL 2700K 7470481 Optic XL 2700K 2700 910
Optic XL Tune 7470480 Optic XL Tune 3000 740
Beskrivning
E-nummer 7470481
Variantnamn Optic XL 2700K
Garanti 5 år
Ljusteknisk data
Ljuskälla LED
Ljuskälla ingår Ja
Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs
Ljusfärg Varmvit
Färgtemperatur (K) 2700
Färgåtergivning (Ra) >90
Färgtolerans (SDCM) 3
Initial kromaticitet x:0.4568 y:0.4110
Ljusstyrka (cd) 2350
Armaturlumen (lm) 910
Spridningsvinkel (°) 36
Ljusspridning Symmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Antal LED (st) 1
Livslängd L90 100 000h Ta 25°C
Nominell livslängd (h) 100000
Bibehållet ljusflöde 50 000h L95
Bibehållet ljusflöde 75 000h L94
Bibehållet ljusflöde 100 000h L93
LLMF @ 50 000h 0,95
LLMF @ 100 000h 0,93
Livslängd drivdon 50 000h/10%
Teknisk data
Riktbar Nej
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50, 60
Effekt LED (W) 12,5
Effekt Armatur (W) 15
Systemeffekt (W) 15
Effektivitet armatur (lm/W) 61
Effektivitet system lm/W 61
Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 F
Drift och anslutning
Drivdon ingår Ja
Drivdonsmodell Konstantström

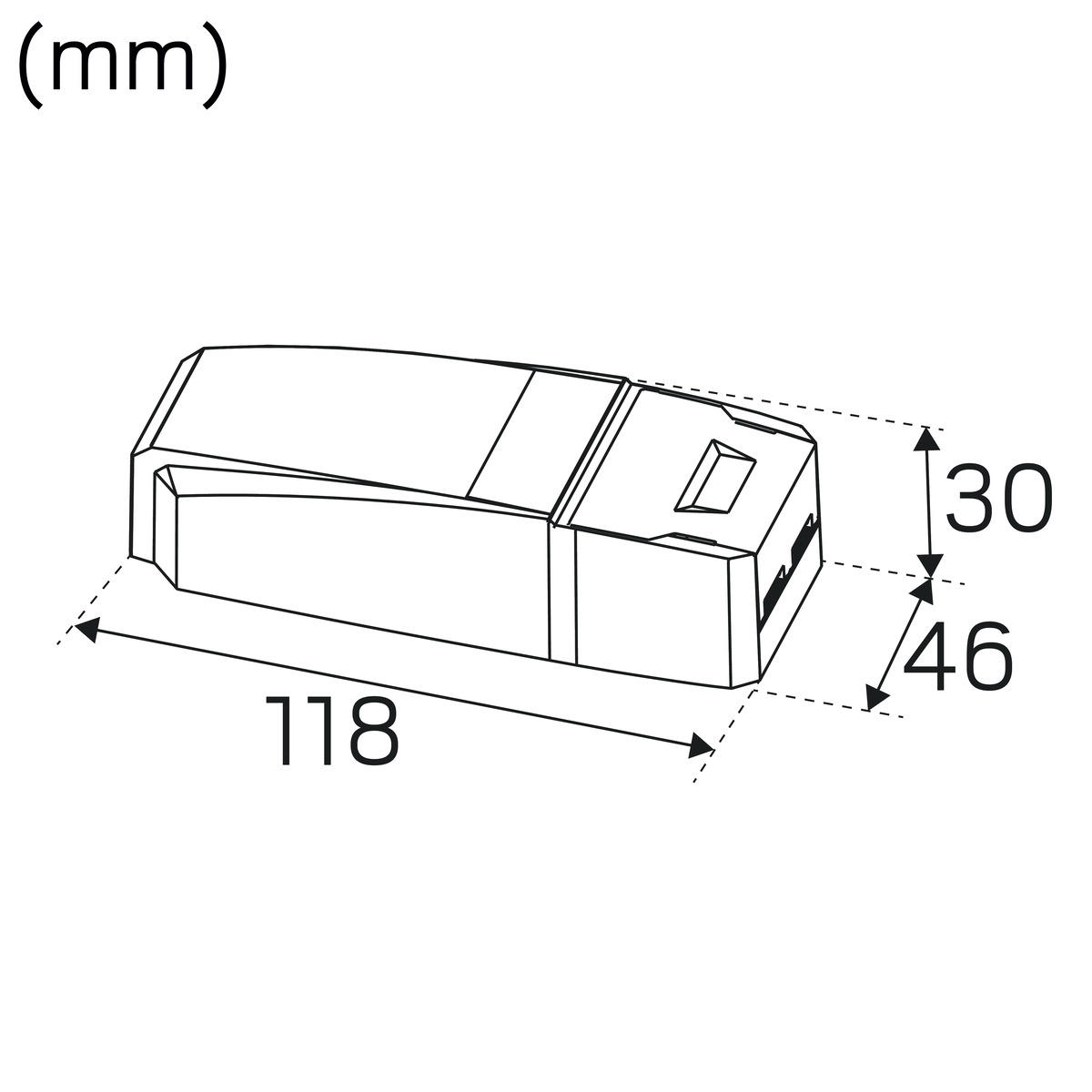

Drivdonstyp Friliggande
Anslutning (typ) Snabbplint
Anslutning (mm2) 3x0,5-2,5
Vidarekoppling Ja
Dragavlastning Ja
Konstantström (mA) 350
Driftstemperaturområde -20…+40
Max. Tc (°C) 85
Dimbar Ja
Styrning Fasdimring (bakkant), Fasdimring (framkant)
Minnesfunktion vid spänningsbortfall Nej
Avsäkring B10 (st) 27
Avsäkring B16 (st) 43
Avsäkring C10 (st) 45
Avsäkring C16 (st) 72
Färg och material
Material Gjuten, Aluminium
Färg Vit
Färgkod (RAL) 9003
Miljöbedömning SundaHus, Byggvarubedömningen
Kan fås i specialkulör Ja
Mått och installation
Driftsmiljö Inomhus / badrum (tak område 1)
IP-klass 44
Skyddsklass II
Montage Infällt
Infästning Montagefjäder
Taktjocklek Intervall (mm) 3-26
Brandsäkerhetsmärkning Ej i isolering utan skyddskåpa
Skyddskåpa 7466700, 7466701, 7466702
Godkännandemärkning CE, SELV
Glödtrådstest IEC 695-2-1 (°C) 650

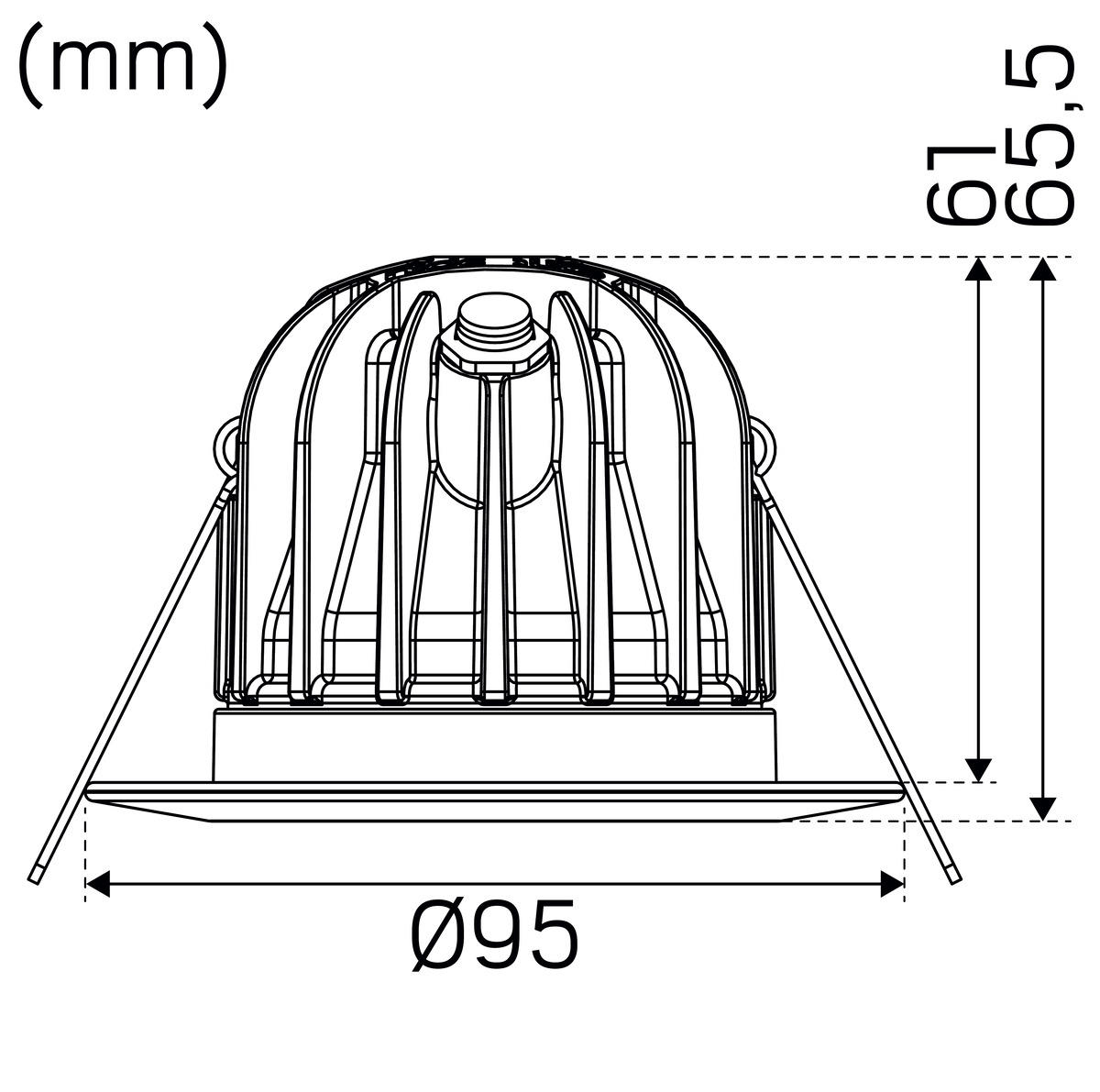

Höjd (mm) 66
Diameter (mm) 95
Vikt (kg) 0,295
Min. inbyggnadsmått (mm) 300x200x60
Min. luftvolym (cm3) 3600
Höjd infälld del (mm) 61
Höjd utvändig del (mm) 5
Håltagning Ø (mm) 75
