Level Quick ISO
Tehokas ja matalarakenteinen, sopii asennettavaksi 28mm harvalaudoitukseen ja 13mm kipsilevyyn ja se on hyväksytty asennettavaksi suoraan eristettä vasten. Helposti asennettava, suunnattava valaisin modernilla ulkoasulla. Linssitekniikka ja upotettu valonlähde tuottaa huomaamattoman ja häikäisemättömän valon erittäin hyvällä värintoistolla, Ra>95. IP44-malli sisä- ja ulkoasennukseen. Vaihehimmennettävä ohjain, 3-napainen pikaliitin ketjutusta varten sekä ruuviton vedonpoisto kaapelille tai taipuisalle 16mm suojaputkelle. Himmennettävissä markkinoiden tavallisimmilla himmentimillä.
Tuotevaihtoehdot
| SNRO | Mallinimi | Väri | Värilämpötila (K) | Valomäärä (lm) | |
|---|---|---|---|---|---|
|
4143584 | Level Quick ISO Valkoinen Tune | Valkoinen | 2700 | 350 |
|
4143585 | Level Quick ISO Valkoinen 2700K | Valkoinen | 2700 | 510 |
|
4143586 | Level Quick ISO Valkoinen 3000K | Valkoinen | 3000 | 550 |
|
4143587 | Level Quick ISO Valkoinen 4000K | Valkoinen | 4000 | 560 |
|
4143588 | Level Quick ISO Musta Tune | Musta | 2700 | 330 |
|
4143589 | Level Quick ISO Musta 2700K | Musta | 2700 | 480 |
|
4143590 | Level Quick ISO Musta 3000K | Musta | 3000 | 520 |
|
4143591 | Level Quick ISO Musta 4000K | Musta | 4000 | 530 |
Level Quick ISO Valkoinen Tune
- Tuotekuvaus
-
SNRO
4143584
Mallinimi Level Quick ISO Valkoinen Tune
Takuu 5 vuotta
- Valaisutiedot
-
Valonlähde
LED
Valonlähde mukana Kyllä
Vaihdettavuus Non-replacaable LED, Replaceable Control gear by professional
Valon väri Tune
Värilämpötila (K) 2700
Värilämpötila-alue (K) Tune 2000-2700
Värintoisto (Ra) >95
Sallittu väripoikkeama (SDCM) 3
Valovoima (cd) 480
Valomäärä (lm) 350
Hajontakulma (°) 36
Valon hajonta Symmetrinen
Valonjakauma Suora
Valolähteiden määrä (kpl) 1
LEDien määrä (kpl) 1
Käyttöikä L80 100 000h Ta 25°C
Nimellinen käyttöikä (h) 100000
Valovirran alenema 50 000h L91
Valovirran alenema 75 000h L87
Valovirran alenema 100 000h L83
LLMF @ 50 000h 0,91
LLMF @ 100 000h 0,83
Käyttöikä liitäntälaite 50 000h/5%
- Tekniset tiedot
-
Kallistettava (°)
20
Jännite (tyyp.) AC
Jänniteväli (V) 220...240
Nimellisjännite (V) 230
Verkkotaajuus (Hz) 50, 60
LEDin teho (W) 4,4
Kokonaisteho (W) 5,5
Järjestelmän teho (W) 5,5
Valaisimen tehokkuus (lm/W) 64
Järjestelmän tehokkuus lm/W 64
Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 G
- Käyttö ja kytkentä
-
Liitäntälaite mukana
Kyllä
Liitäntälaitteen malli Vakiovirta
Driver-tyyppi Erillinen
Liitäntälaite Valmistaja Hide-a-lite
Liitäntä (tyyppi) Pikaliitin
Liitäntä (mm2) 3x0,5-2,5
Edelleenkytkentä Kyllä
Vedonpoisto Kyllä
Tehokerroin λ 0,9
Hyötysuhde (%) 81
Tehonhäviö (W) 1,1
Vakiovirta (mA) 145
Käyttölämpötila-alue Ta (°C) -20…+40
Maks. Tc (°C) 90
Himmennettävä Kyllä
Ohjaus Vaihehimmennys (takareuna)
Himmennys toisiopuolella AM
Sulake B10 (kpl) 100
Sulake B16 (kpl) 160
Sulake C10 (kpl) 100
Sulake C16 (kpl) 160
- Väri ja materiaali
-
Materiaali
Alumiini
Väri Valkoinen
Värikoodi (RAL) 9016
Halogeenivapaata Kyllä
- Mitat ja asennus
-
Käyttöympäristö
Sisätilat / kylpyhuone (katto alue 1), Ulkotilat
IP-luokka 44
Kotelointiluokka II
Asennus Katto
Kiinnitys Kiinnitysjousi
Katon paksuus väli (mm) 3-26
Suojakuvun 4100515, 4100516, 4100517
Hyväksyntämerkintä CE, SELV
Hehkulankatesti IEC 695-2-1 (°C) 650

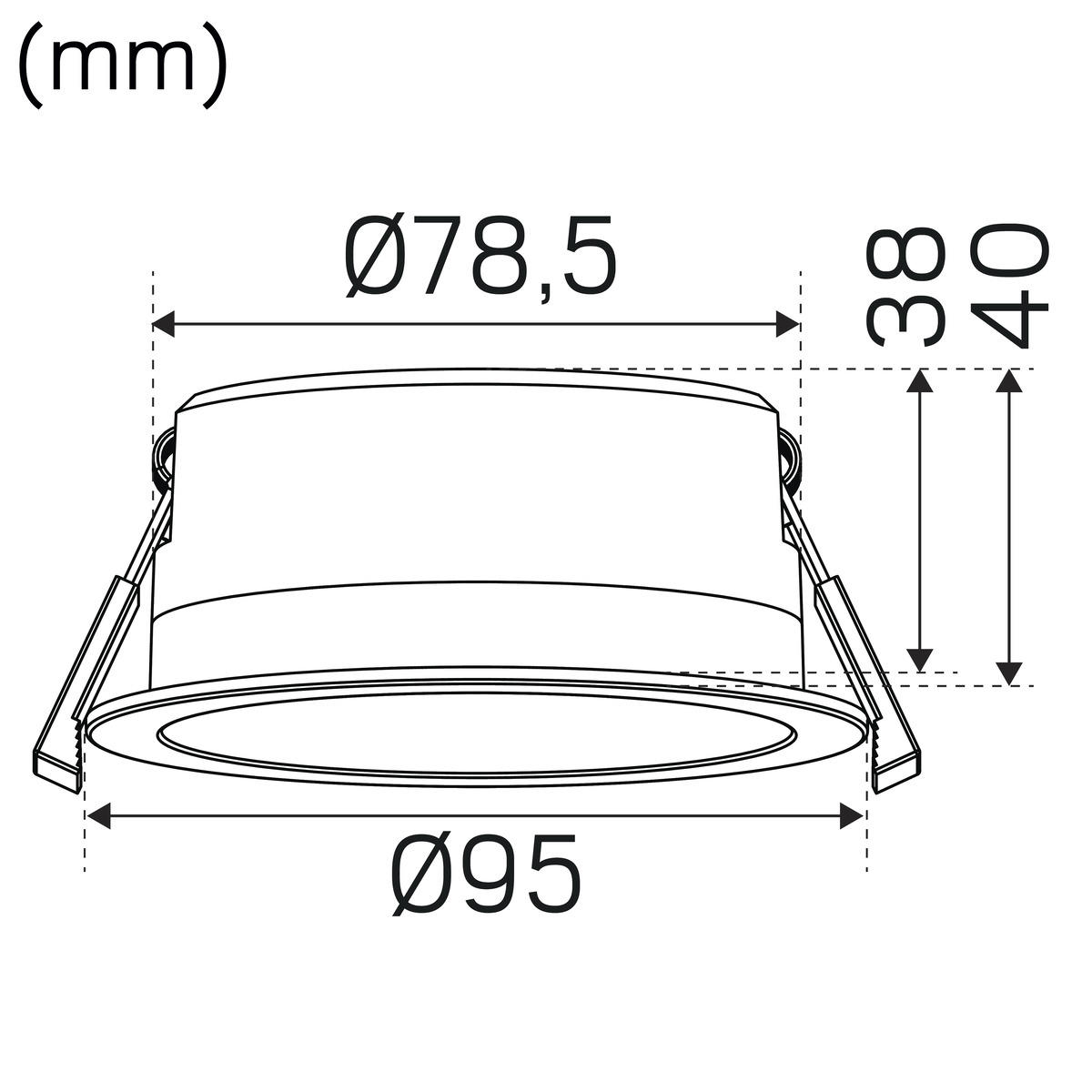

Korkeus (mm) 40
Halkaisija (mm) 95
Paino (kg) 0,23
Min. asennustila (mm) 180x150x28
Min. ilmatilavuus (cm3) 756
Upotetun osan korkeus (mm) 38
Ulkopuolisen osan korkeus (mm) 2
Reikä Ø (mm) 80-85
