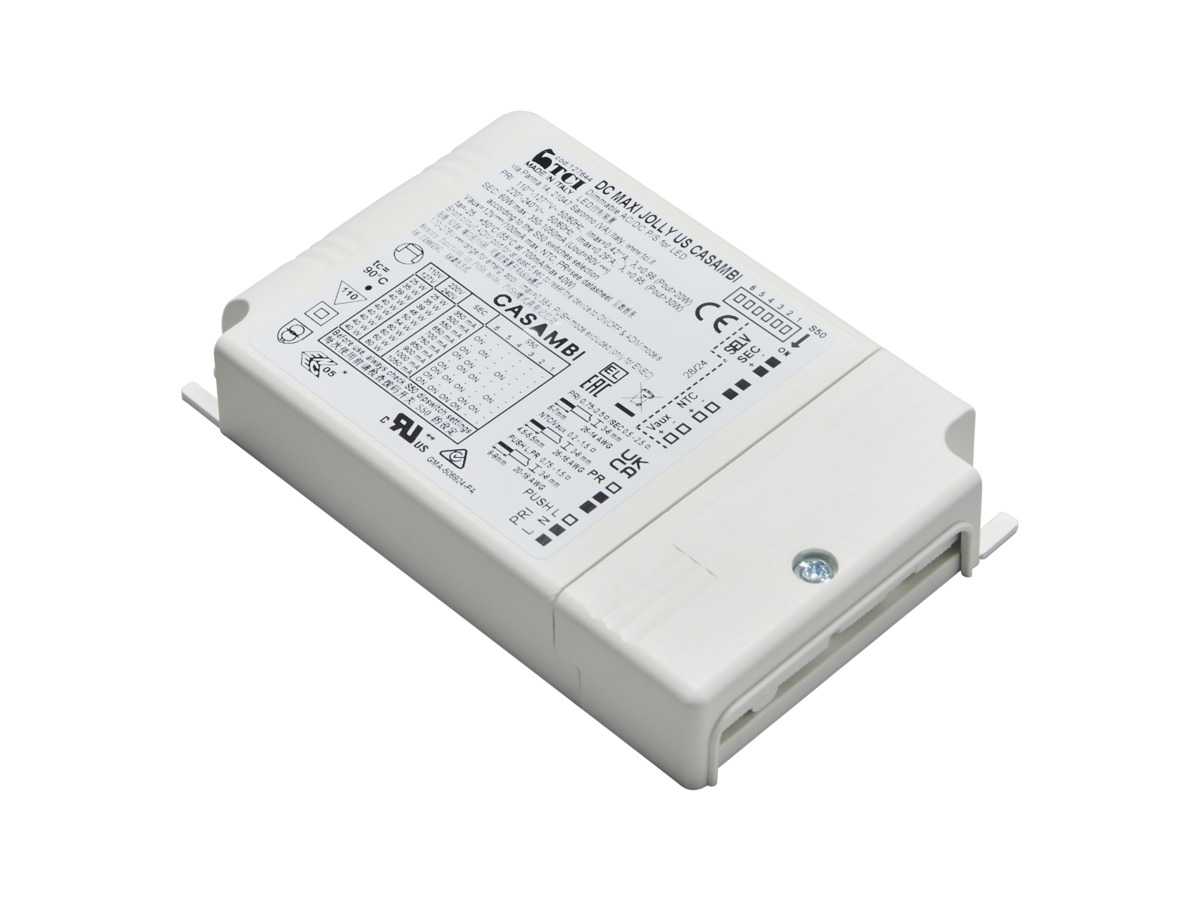

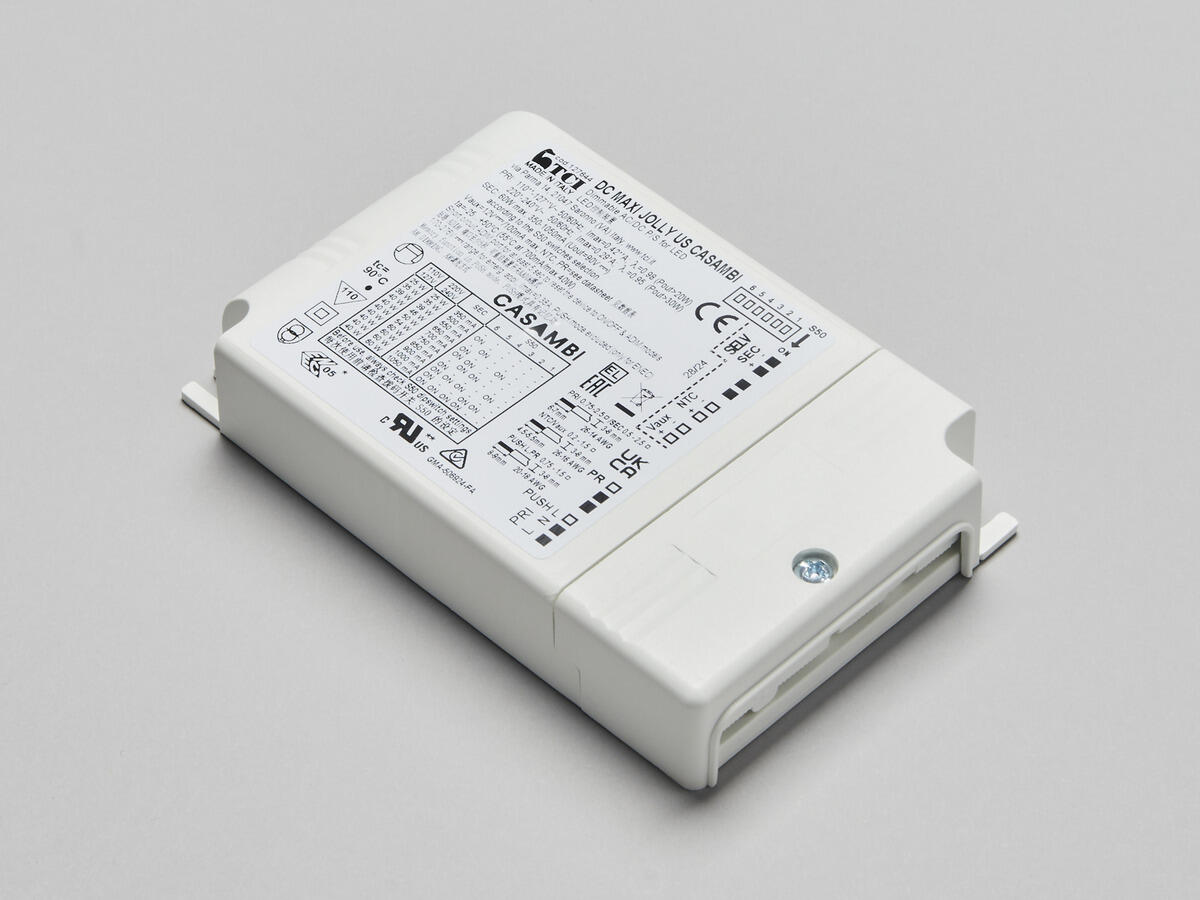

Jolly Maxi US Jolly Maxi US Casambi

Tehokas LED-valonlähteille tarkoitettu All-in-one-ohjain sisäänrakennetulla PWM- himmentimellä
Helppo virranvoimakkuuden säätö
Tehokas - 50W, 700mA
Himmennys Push 230V-toiminnolla ja 1-10V
Mitat (PxLxK): 124x79x22mm

LED-muuntaja sisäisellä himmennystoiminnolla. Hybriditekniikka tuottaa välkkymätäntä valoa, täyttää IEEE 1789 -vaatimukset. 100–25 % AM-himmennys ja 25–1 % PWM @ 2 kHz -himmennyksellä tai 100 % PWM-tekniikalla. Valaistuksen säätö alueella 350-1050mA. 1-10 yksikköä voidaan yhdistää toisiinsa. Ohjataan jousipalautteisella painonapilla, potentiometrillä, 1-10 V signaalilla tai väylä-/KNX-järjestelmällä. Synkronoi Jolly, 100 % PWM, ks. käyttöohje. Jolly Maxissa on muistitoiminto (sytyttää sähkökatkon jälkeen valaisimen viimeksi asetettuihin arvoihin), sähkökatkon yhteydessä myös painonapilla.

Tuotevaihtoehdot	SNRO	Mallinimi	Ohjaus
	4011462	Jolly Maxi US Casambi	Casambi LR, Push 230V
	4011345	Jolly Maxi US	1-10 V, Push 230V, Potentiometri

Tuotekuvaus: SNRO 4011462

Mallinimi Jolly Maxi US Casambi

Takuu 5 vuotta
Valaisutiedot: Käyttöikä liitäntälaite 50 000h/5%

Välkyntä (PstLM) 0,034

Stroboskooppinen vaikutus (SVM) 0,022
Tekniset tiedot: Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus Casambi LR, Push 230V

Liitäntälaitteen malli Vakiovirta, Vakiojännite

Driver-tyyppi Erillinen

Liitäntälaite Valmistaja TCI

Liitäntä (tyyppi) Ruuviliitin

Liitäntä (mm2) 2x0,75-2,5

Edelleenkytkentä Ei

Vedonpoisto Kyllä

Toisioliitäntä (tyyppi) Ruuviliitin

Toisioliitäntä (mm2) 2x0,5-2,5

Toisiolähdöt (pari) 1

Lähtöjänniteväli (V) 2-74

Tehokerroin λ 0,95

Hyötysuhde (%) 92

Vuotovirta (mA) 0,13

THD (%) 10

Tehoväli (W) 1-60

Valmiustilan teho 0,5

Suurin kuormitus lähtöä kohti (W) 60

Vakiovirta (mA) 350, 500, 550, 650, 700, 750, 850, 900, 1050, 1000

Käyttölämpötila-alue Ta (°C) -25…+50

Maks. Tc (°C) 90

Himmennys toisiopuolella AM

Muistitoiminto sähkökatkon yhteydessä Kyllä

Suojaus Oikosulku, Ylikuumeneminen 110 °C, Ylikuormitus

Käynnistysvirta (max/aika) 10A 200µs

Ylijännitesuojaus DM (kV) 4

Ylijännitesuojaus CM (kV) 5

Sulake B10 (kpl) 18

Sulake B16 (kpl) 30

Sulake C10 (kpl) 31

Sulake C16 (kpl) 51
Väri ja materiaali: Materiaali Muovi

Väri Valkoinen

Halogeenivapaata Ei
Mitat ja asennus: Käyttöympäristö Sisätilat / kuivat tilat

IP-luokka 20

Kotelointiluokka II

Asennus Uppoasennus, Pinta-asennus

Paloturvallisuusmerkintä MM-merkki

Hyväksyntämerkintä CE, S, Kema Keur, ENEC 05

Hehkulankatesti IEC 695-2-1 (°C) 850

Pituus (mm) 124

Leveys (mm) 79

Korkeus (mm) 22

Paino (kg) 0,215

Reikä Ø (mm) 85
