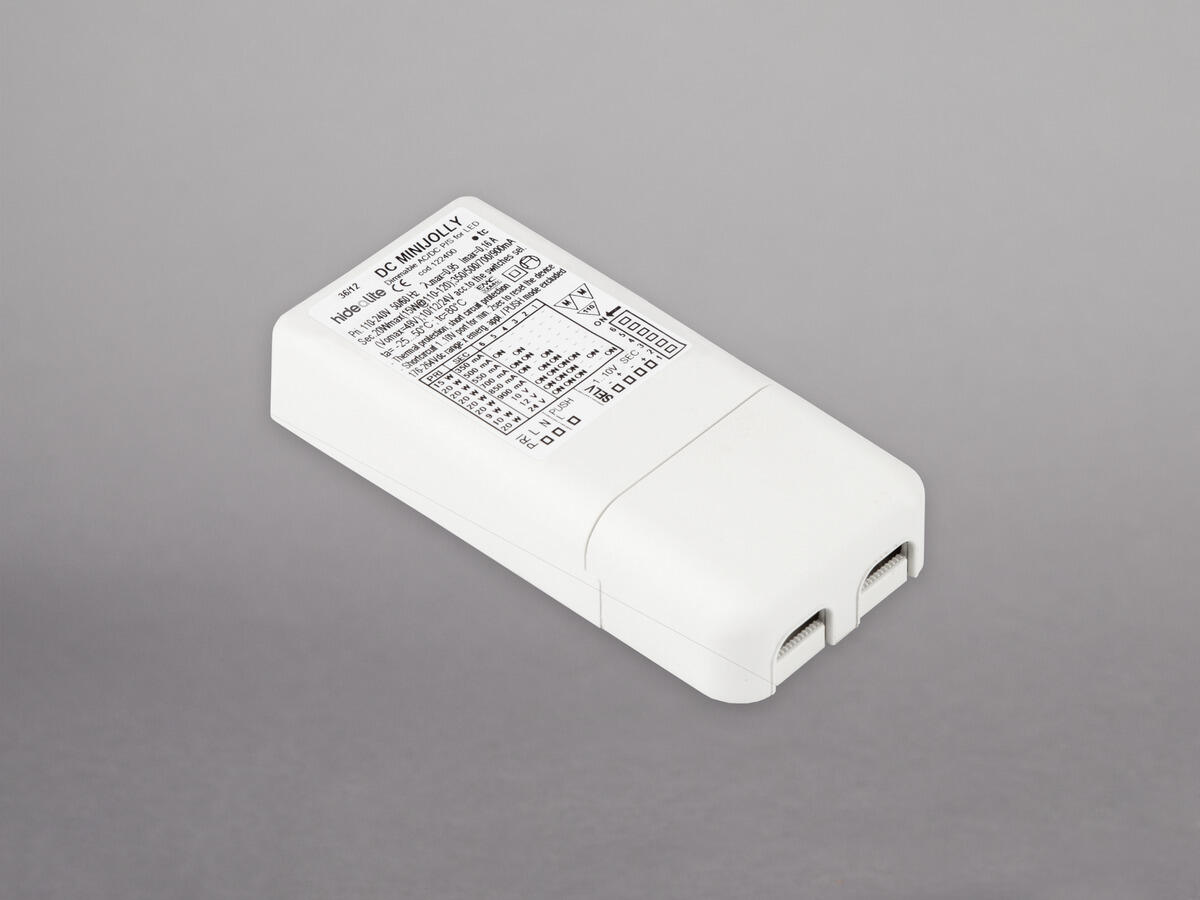

Jolly Mini Jolly Mini

Asennus 1 ½ rasiaan
Helppo asentaa
Helppo virranvoimakkuuden asetus
Himmennys Push 230V-toiminnolla ja 1-10V

LED-valolähteille tarkoitettu all-in-one-muuntaja sisäisellä himmennystoiminnolla. Hybridihimmennys (PWM & AM). Voi ohjata ja himmentää monia LED-valonlähdemalleja. Ulostulona joko tasajännite DC (12V tai 24V) tai vakiovirta (250-900mA). Muuntajaa voidaan ohjata jousipalautteisella painonapilla tai potentiometrillä 1-10V (4100517).

Tuotekuvaus: SNRO 4011334

Mallinimi Jolly Mini

Takuu 5 vuotta
Valaisutiedot: Käyttöikä liitäntälaite 50 000h/5%

Välkyntä (PstLM) 0,019

Stroboskooppinen vaikutus (SVM) 0,003
Tekniset tiedot: Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus 1-10 V, Push 230V, Potentiometri

Liitäntälaitteen malli Vakiovirta, Vakiojännite

Driver-tyyppi Erillinen

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 2x0,5-1,5

Edelleenkytkentä Ei

Vedonpoisto Kyllä

Toisioliitäntä (tyyppi) Pikaliitin

Toisioliitäntä (mm2) 2x0,5-1,5

Lähtöjänniteväli (V) 3-53

Tehokerroin λ 0,9

Vuotovirta (mA) 0,5

THD (%) 10

Tehoväli (W) 350mA 0-15W (2-43V) 500mA 0-20W (2-40V) 700mA 0-20W (2-29V) 12V 0-10W 24V 0-20W

Valmiustilan teho 0,5

Vakiovirta (mA) 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900

Käyttölämpötila-alue Ta (°C) -20…+50

Maks. Tc (°C) 75

Himmennys toisiopuolella Hybridi

Taajuuden PWM himmennys (Hz) >300

Muistitoiminto sähkökatkon yhteydessä Kyllä

Suojaus Oikosulku, Ylikuormitus, Ylikuumeneminen 110 °C

Käynnistysvirta (max/aika) 5A 50µs

Sulake B10 (kpl) 31

Sulake B16 (kpl) 50

Sulake C10 (kpl) 52

Sulake C16 (kpl) 85
Väri ja materiaali: Materiaali Muovi

Väri Valkoinen
Mitat ja asennus: Käyttöympäristö Sisätilat / kuivat tilat

IP-luokka 20

Kotelointiluokka II

Asennus Uppoasennus, Pinta-asennus

Paloturvallisuusmerkintä MM-merkki

Hyväksyntämerkintä CE, Kema Keur, ENEC 05

Hehkulankatesti IEC 695-2-1 (°C) 850

Pituus (mm) 111

Leveys (mm) 52

Korkeus (mm) 22

Paino (kg) 0,106

Reikä Ø (mm) 55
