Jolly US 32 Jolly US 32

All-in-one-ohjain sisäänrakennetulla PWM- himmentimellä
Synkronoi useampi Jolly laajentaaksesi asennustasi
Helppo virranvoimakkuuden asetus
Himmennys Push 230V-toiminnolla ja 1-10V

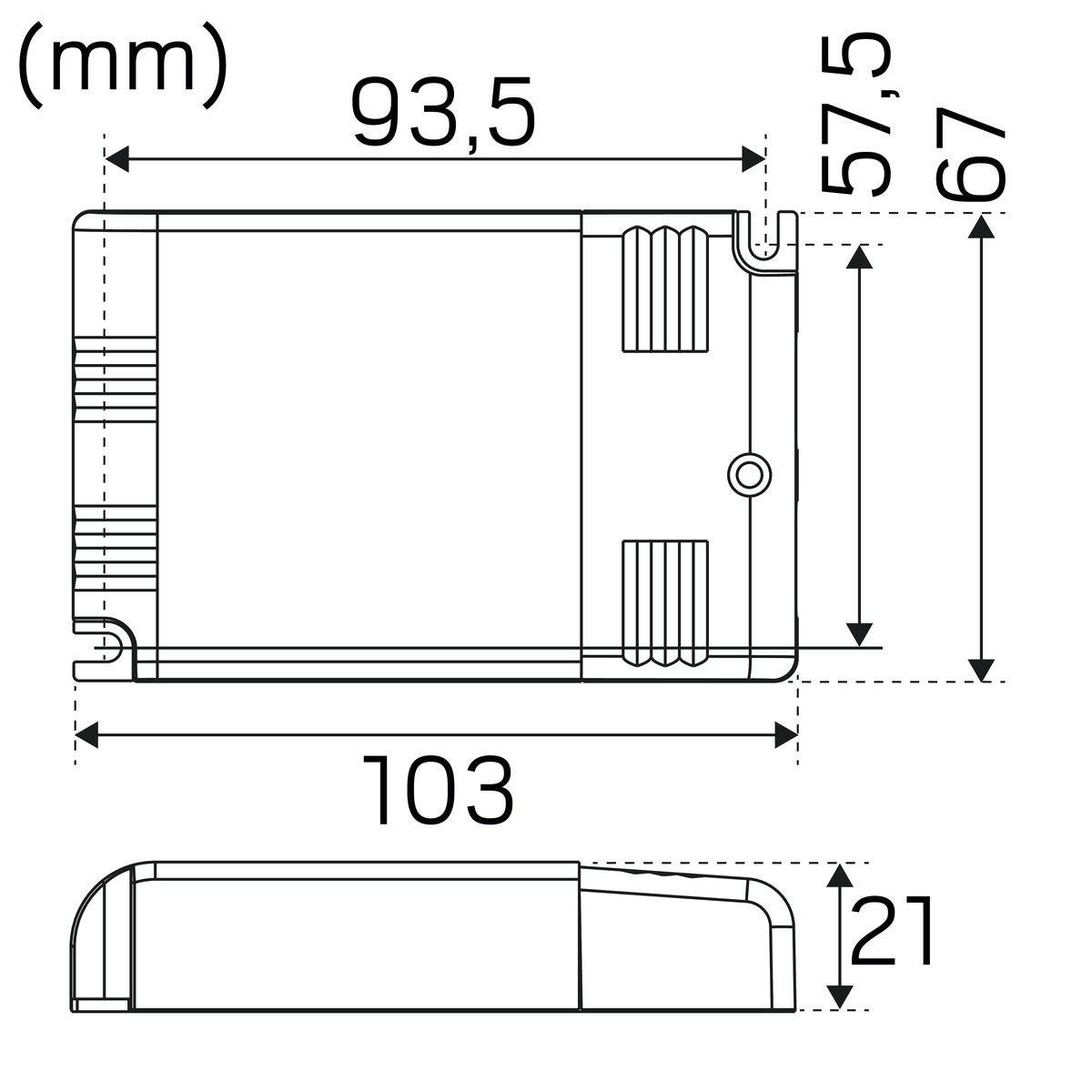

Mitat (PxLxK): 103x67x21 mm

LED-valolähteille tarkoitettu all-in-one-muunnin sisäänrakennetulla PWM- himmentimellä. Voidaan ohjata ja himmentää monia LED-valonlähdemalleja. Ulostulo joko tasajännite DC (12 ja 24 V) sekä vakiovirta DC (250-900 mA). 1-10kpl ohjaimia voidaan liittää samaan ryhmään ja ohjata jousipalautteisella painonapilla tai 1-10VDC ohjaussignaalilla (esim. KNX). Mukana 15 cm synkronointikaapeli.

Tuotekuvaus: SNRO 4011432

Korvaa 7452519

Mallinimi Jolly US 32

Takuu 5 vuotta
Valaisutiedot: Käyttöikä liitäntälaite 50 000h/5%

Välkyntä (PstLM) 0,006

Stroboskooppinen vaikutus (SVM) 0,008
Tekniset tiedot: Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus 1-10 V, Push 230V, Potentiometri

Liitäntälaitteen malli Vakiovirta, Vakiojännite

Driver-tyyppi Erillinen

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 2x0,75-1,5

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Toisioliitäntä (tyyppi) Pikaliitin

Toisioliitäntä (mm2) 2x0,75-1,5

Toisiolähdöt (pari) 1

Lähtöjänniteväli (V) 2-53

Tehokerroin λ 0,9

Vuotovirta (mA) 0,5

Tehoväli (W) 350mA 0-18W (10-53V) 500mA 0-25W (2-50V) 700mA 0-32W (2-46V) 12V 0-11W 24V 0-20W

Vakiovirta (mA) 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900

Käyttölämpötila-alue Ta (°C) -25…+45

Maks. Tc (°C) 75

Muistitoiminto sähkökatkon yhteydessä Kyllä

Suojaus Oikosulku, Ylikuormitus, Ylikuumeneminen 110 °C

Sulake B10 (kpl) 31

Sulake B16 (kpl) 50

Sulake C10 (kpl) 52

Sulake C16 (kpl) 85
Väri ja materiaali: Materiaali Muovi

Väri Valkoinen
Mitat ja asennus: Käyttöympäristö Sisätilat / kuivat tilat

IP-luokka 20

Kotelointiluokka II

Asennus Uppoasennus, Pinta-asennus

Paloturvallisuusmerkintä MM-merkki

Hyväksyntämerkintä CE, Kema Keur, ENEC 05

Hehkulankatesti IEC 695-2-1 (°C) 850

Pituus (mm) 103

Leveys (mm) 67

Korkeus (mm) 21

Paino (kg) 0,12

Reikä Ø (mm) 72
