Casambi Valonsäätö Casambi PWM4

Casambi Mesh-tekniikka
Ohjaa ja hallitse valaistustasi
Joustavat ja monipuoliset

Casambin TED, PWM4, ASD ja A2D ovat tehokkaita ja joustavia moduuleja erilaisten valaistusratkaisujen langattomaan ohjaukseen. TED on kompakti yhden kanavan takareunavaimennin (max. 100 W). PWM4 tarjoaa neljä erillistä lähtöä Single Color, RGB, RGBW tai Tunable White LED-nauhojen ohjaukseen. Tehon voi jakaa vapaasti neljän kanavan kesken (enintään 6A yhteensä). ASD ohjaa himmennettäviä ohjaimia 1–10 V tai DALI:n kautta ja voi syöttää 6 mA DALI-väylään. A2D muuntaa analogiset painike- tai liiketunnistinsignaalit Casambi-komennoiksi, ja mahdollistaa olemassa olevien painikkeiden ja antureiden integroinnin Casambi-verkkoon. Laite voidaan liittää myös DALI-ohjaimiin yksinkertaista ohjausta varten (20 mA ulostulo DALI-väylään). Monipuoliset moduulit sopivat sekä uudisasennuksiin että päivityksiin, joissa langaton ohjaus, joustavuus ja yhteensopivuus ovat keskeisiä.

SNRO	Mallinimi	Ohjaus
2606121	Casambi PWM4	Casambi LR

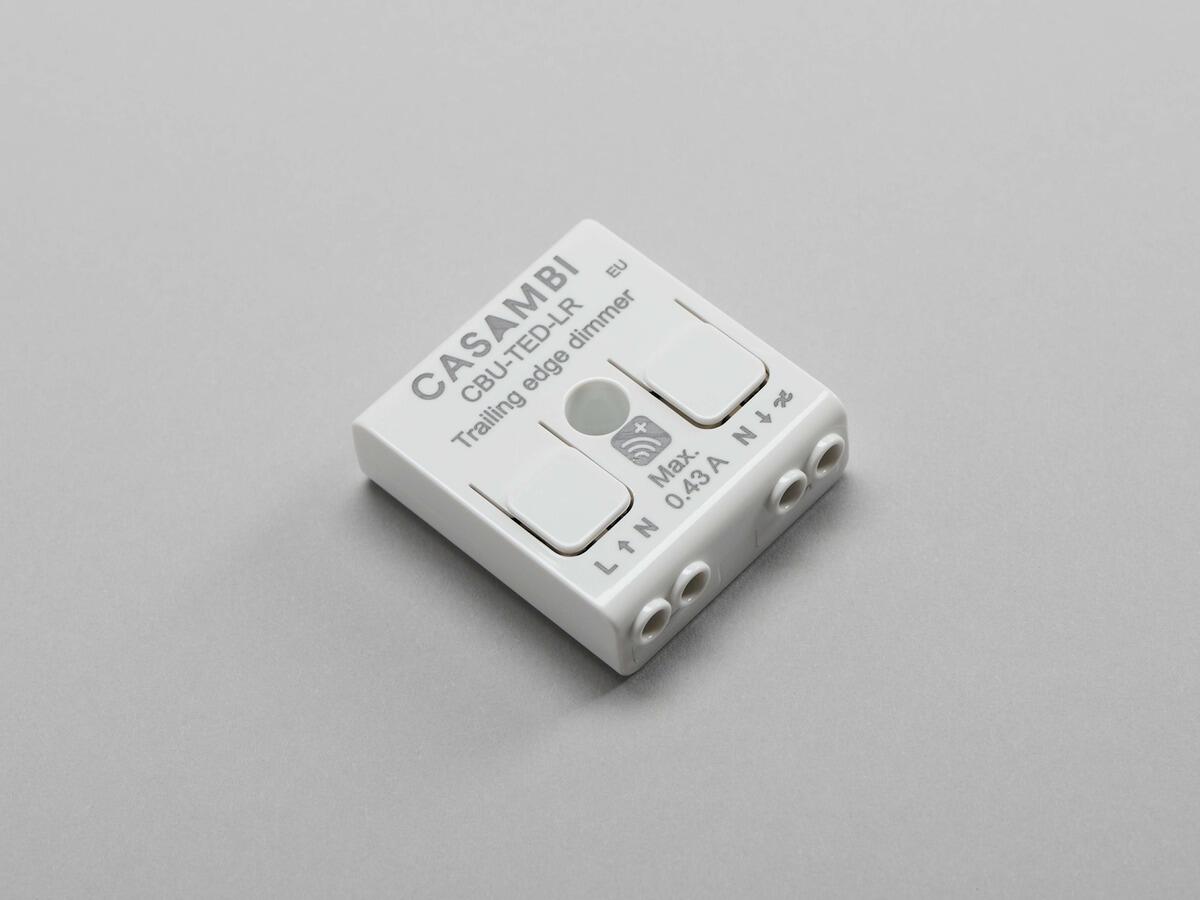

2606120	Casambi TED	Casambi LR, Vaihehimmennys (takareuna)

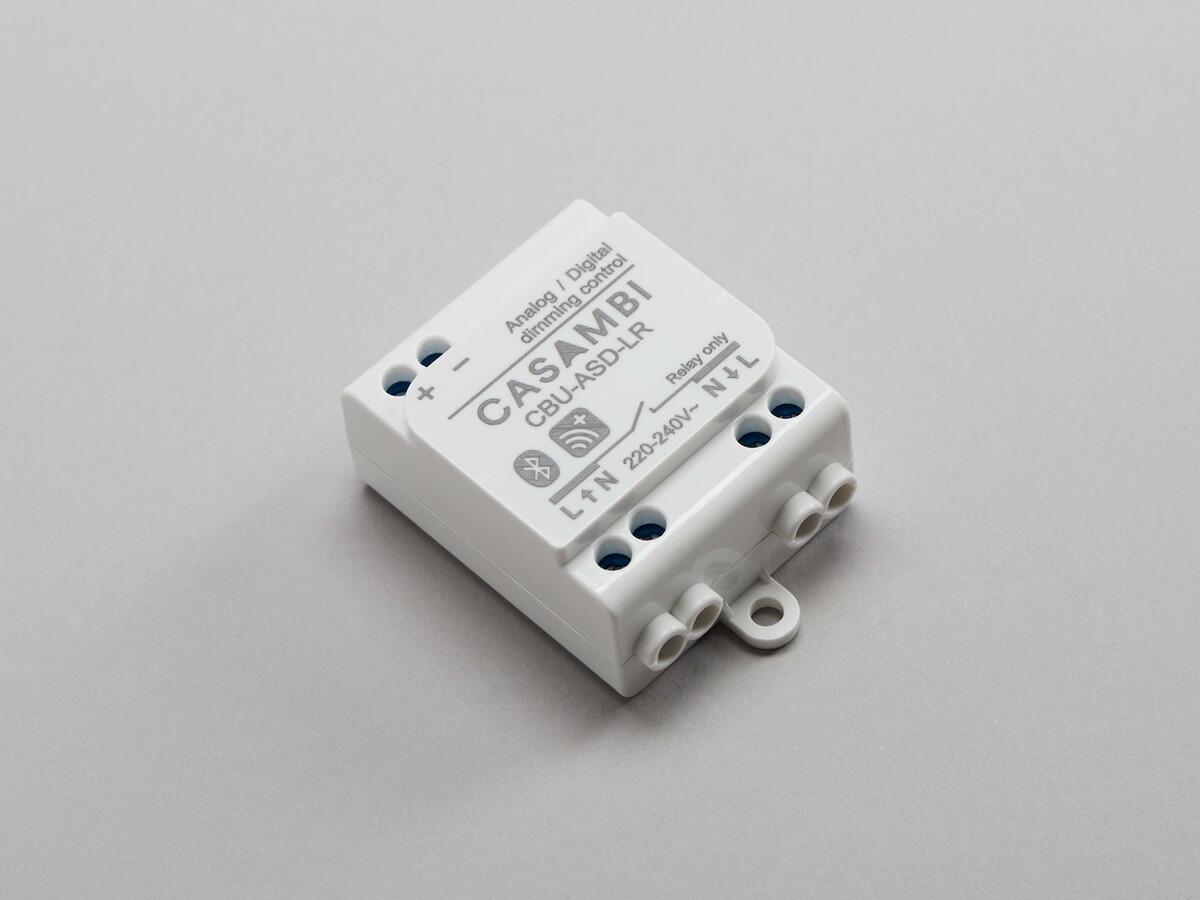

2606122	Casambi ASD	Casambi LR, 0-10V, 1-10 V, DALI

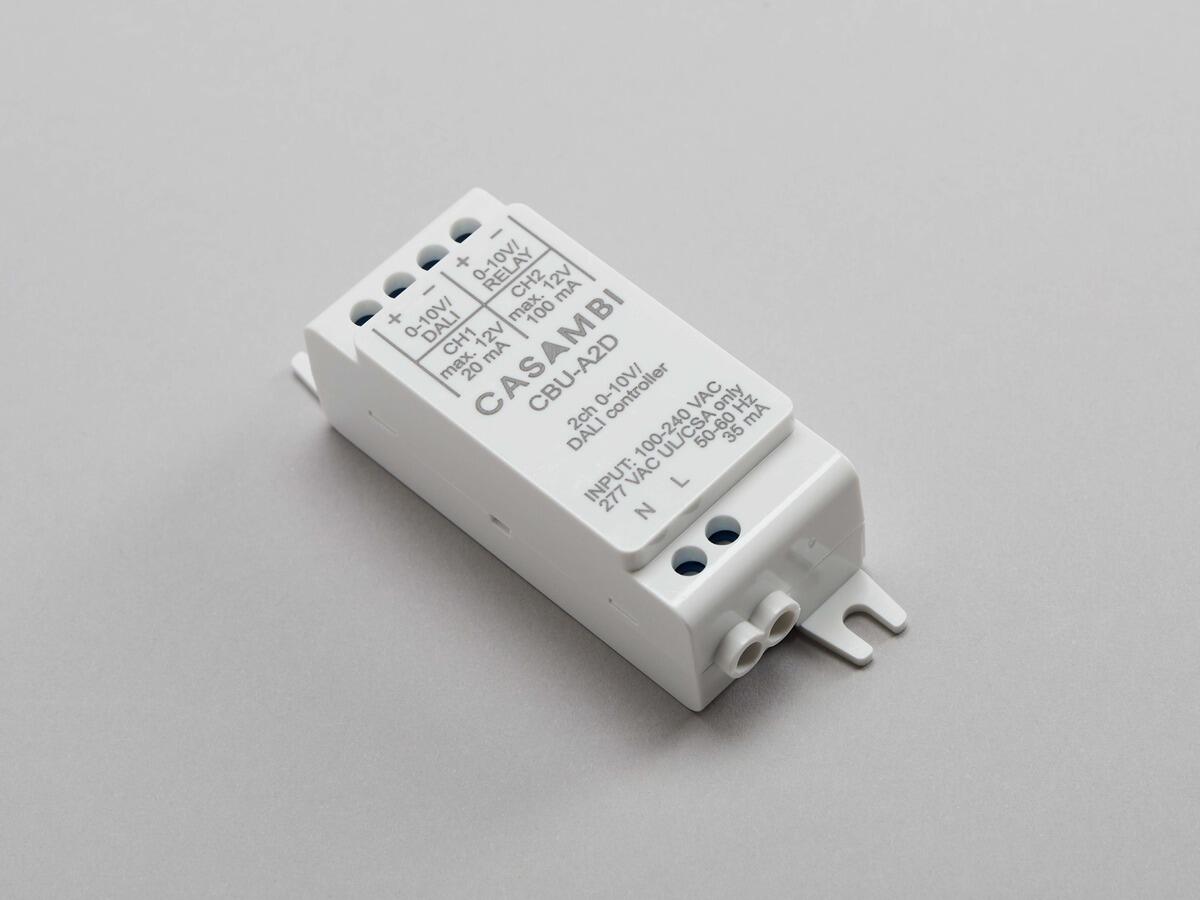

2606123	Casambi A2D	Casambi, 0-10V, DALI

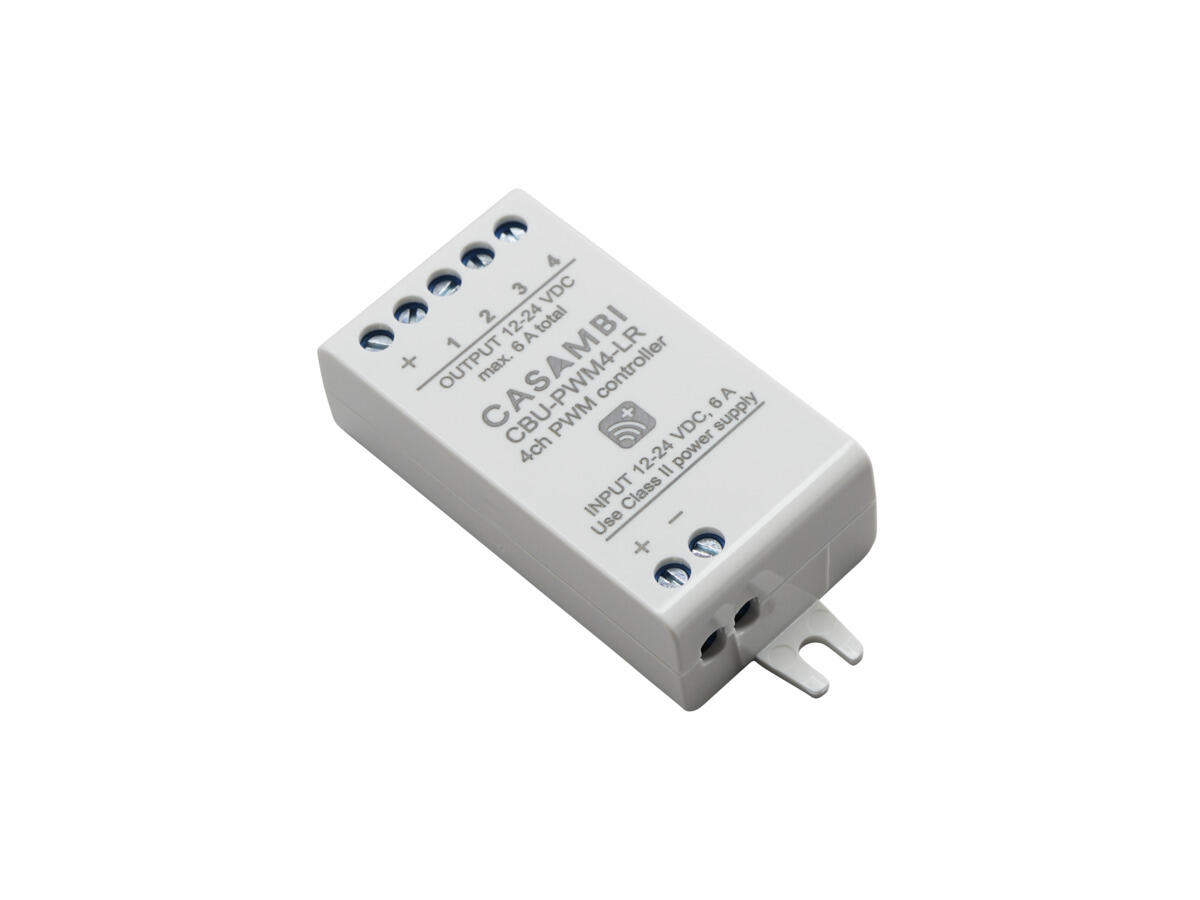

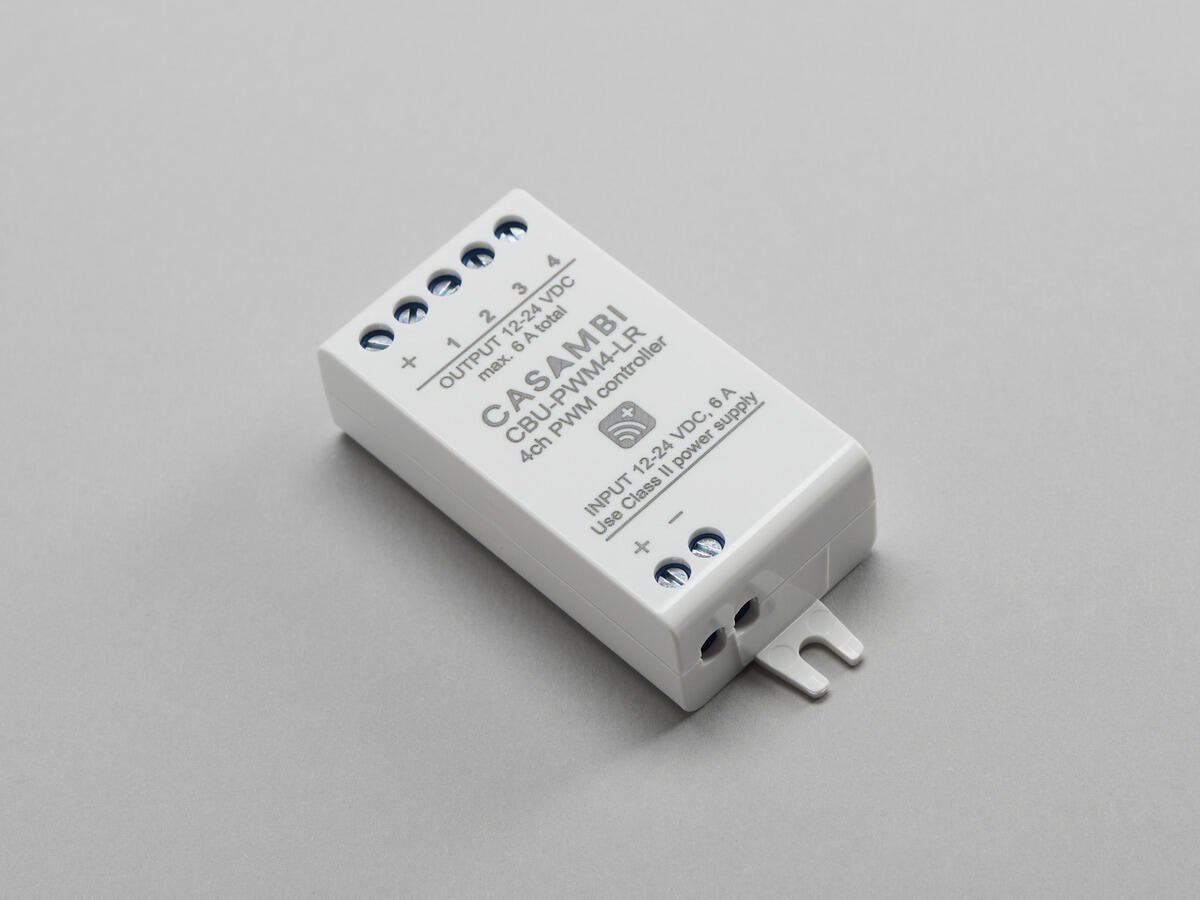

Tuotekuvaus: SNRO 2606121

Mallinimi Casambi PWM4

Takuu 5 vuotta
Tekniset tiedot: Jännite (tyyp.) DC

Jänniteväli (V) 12...24
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus Casambi LR

Liitäntä (tyyppi) Ruuviliitin

Liitäntä (mm2) 2x0,75-1,5

Edelleenkytkentä Ei

Vedonpoisto Ei

Toisioliitäntä (tyyppi) Ruuviliitin, Kaapelit

Toisioliitäntä (mm2) 2x0,75-1,5

Lähtöjänniteväli (V) 12-24

Hyötysuhde (%) 98

Tehonhäviö (W) 1,5

THD (%) 10

Tehoväli (W) 0-144

Valmiustilan teho 0,3

Virta (A) 6

Käyttölämpötila-alue Ta (°C) -20…+45

Maks. Tc (°C) 75

Himmennys toisiopuolella PWM

Taajuuden PWM himmennys (Hz) >300

Muistitoiminto sähkökatkon yhteydessä Kyllä

Suojaus Ylikuumeneminen 90 °C, Ylikuormitus
Väri ja materiaali: Materiaali Muovi

Väri Valkoinen

Halogeenivapaata Kyllä
Mitat ja asennus: Käyttöympäristö Sisätilat / kuivat tilat

IP-luokka 20

Kotelointiluokka II

Asennus Uppoasennus

Kiinnitys Ruuvikiinnitys

Paloturvallisuusmerkintä Ei eristeessä

Hyväksyntämerkintä CE

Hehkulankatesti IEC 695-2-1 (°C) 650

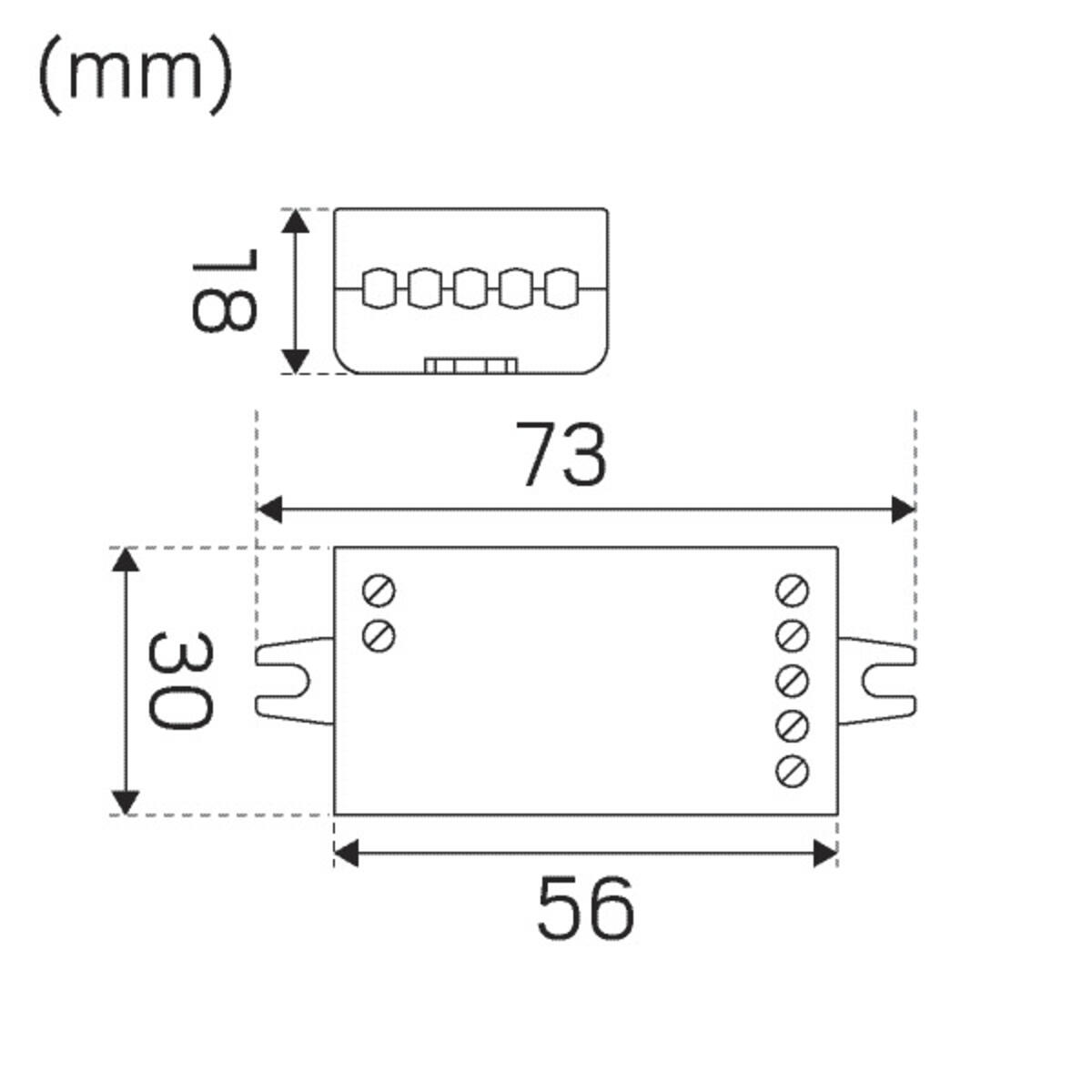

Pituus (mm) 73

Leveys (mm) 30

Korkeus (mm) 18

Paino (kg) 0,023

Casambi Ohjausmoduulit

Casambi Salvador 1000 -sarja on kompakti DALI-master Casambi-järjestelmään, suunniteltu kohteisiin, joissa tila ja joustavuus ovat ratkaisevia. Pienestä koostaan huolimatta se ohjaa 16, 32 tai jopa 64 DALI-ohjainta Casambin kautta mallista riippuen. Sarja vaatii ulkoisen DALI-väyläsyötön ja sopii täydellisesti, kun haluat yhdistää langattoman Casambi-ohjauksen ja kaapelilla toteutetun DALI-järjestelmän – tinkimättä tarkkuudesta tai toimintavarmuudesta. Casambi Salvador 2000 -sarja vie ominaisuudet askeleen pidemmälle integroidulla 130 mA DALI-väylävirralla. Kuten 1000-sarjakin, se ohjaa jopa 64 osoitetta mallista riippuen, mutta siinä on lisäksi sisäänrakennettu reaaliaikakello – ihanteellinen aikataulutettuihin tilanteisiin ja itsenäiseen toimintaan. Se on suunniteltu monimutkaisempiin asennuksiin, joissa tarvitaan tehoa, yksinkertaisuutta ja älykkyyttä yhdessä laitteessa. Liitetään 230 VAC verkkovirtaan. Casambi DCS integroi langattomat Casambi-laitteet olemassa olevaan DALI-järjestelmään. Lisää helposti Casambi-laitteita DALI-verkkoon ilman monimutkaista kaapelointia. DCS liitetään suoraan olemassa olevaan DALI-väylään.
