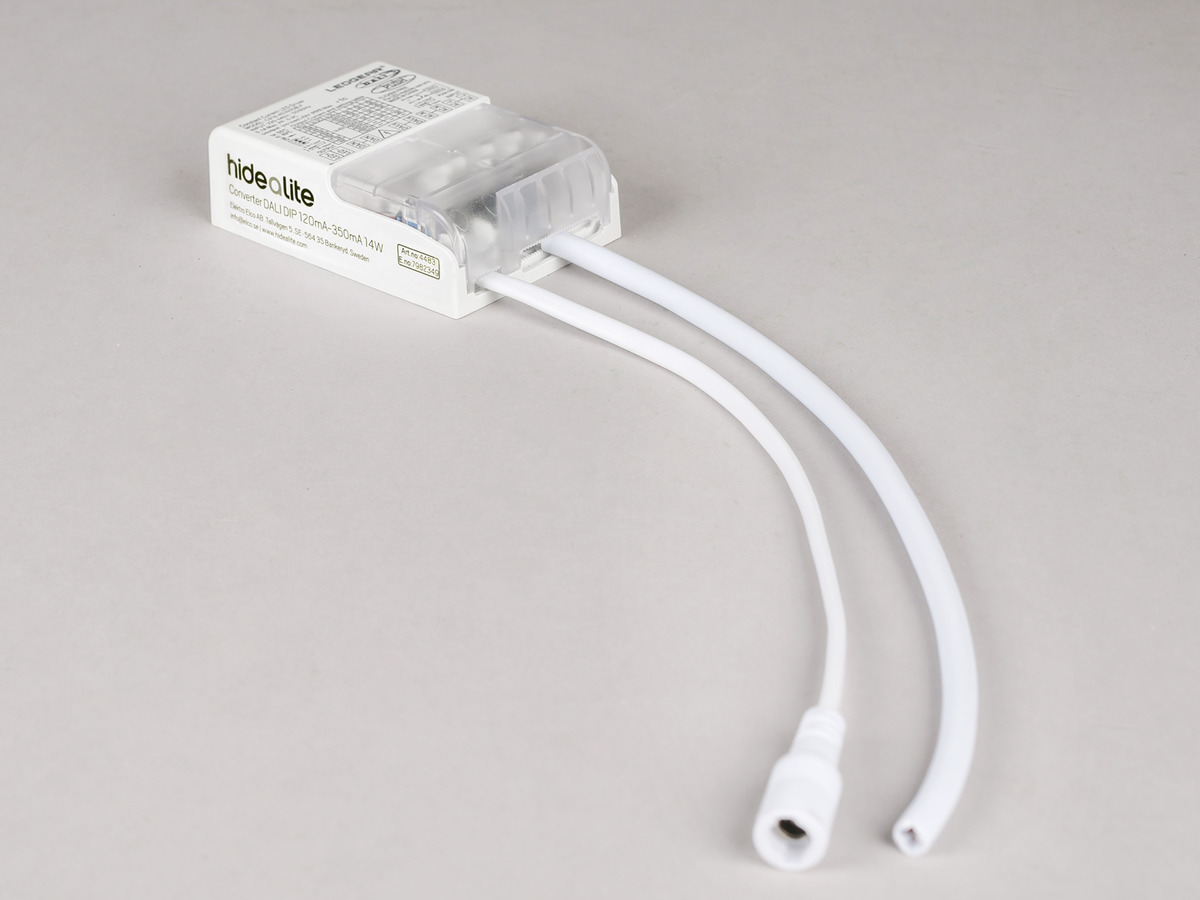

Muuntaja DALI DIP
DALI-muuntaja ja mukana tuleva Q-box Micro vakiovirtavalaisimille. Q-box Microssa on 5-napaiset jousiliittimet ketjutusta varten ja ruuviton vedonpoisto. Toisiopuolella on valmiit johtopäätteet Phono-liittimillä valaisimen kytkennälle ilman työkaluja. Sopii 45mm harvalaudoitukseen ja alkaen 83-85mm asennusaukkoon. Liitäntälaite on varustettu DIP-kytkimellä, jolla on helppo asettaa oikea virranvoimakkuus valaisimelle.

Muuntaja DALI DIP 120mA-350mA 14W

Tuotekuvaus
SNRO 4011460
Mallinimi Muuntaja DALI DIP 120mA-350mA 14W
Takuu 5 vuotta
Valaisutiedot
Käyttöikä liitäntälaite 50 000h/10%
Tekniset tiedot
Jännite (tyyp.) AC
Jänniteväli (V) 220...240
Nimellisjännite (V) 230
Verkkotaajuus (Hz) 50, 60
Käyttö ja kytkentä
Liitäntälaitteen malli Vakiovirta
Driver-tyyppi Erillinen
Liitäntä (tyyppi) Pikaliitin
Liitäntä (mm2) 5x0,5-2,5
Edelleenkytkentä Kyllä
Vedonpoisto Kyllä
Toisioliitäntä (tyyppi) Pikaliitäntä
Toisioliitännän pituus (cm) 15
Lähtöjänniteväli (V) 220-240
Tehokerroin λ 0,9
Hyötysuhde (%) 78
Tehonhäviö (W) 1,2
Vuotovirta (mA) 2
THD (%) 20
Tehoväli (W) 0,5-16
Valmiustilan teho 0,5
Suurin kuormitus lähtöä kohti (W) 16
Vakiovirta (mA) 110, 180, 220, 250, 280, 350
Virta (A) 0,35
Käyttölämpötila-alue Ta (°C) -20…+40
Maks. Tc (°C) 85
Himmennettävä Kyllä
Ohjaus Push 230V, DALI 2
Himmennys toisiopuolella AM
Muistitoiminto sähkökatkon yhteydessä Kyllä
Suojaus Oikosulku, Ylikuormitus
Käynnistysvirta (max/aika) 16A 20µs
Sulake B10 (kpl) 65
Sulake B16 (kpl) 104
Sulake C10 (kpl) 75
Sulake C16 (kpl) 120
Väri ja materiaali
Materiaali Muovi
Väri Valkoinen
Halogeenivapaata Kyllä
Mitat ja asennus
Käyttöympäristö Sisätilat / kuivat tilat
IP-luokka 20
Kotelointiluokka II
Asennus Pinta-asennus
Kiinnitys Ruuvikiinnitys
Paloturvallisuusmerkintä MM-merkki
Hyväksyntämerkintä CE
Hehkulankatesti IEC 695-2-1 (°C) 650
Pituus (mm) 120
Leveys (mm) 120
Korkeus (mm) 27
Paino (kg) 0,179
Min. asennustila (mm) 120x120x27
Reikä Ø (mm) 73-85
