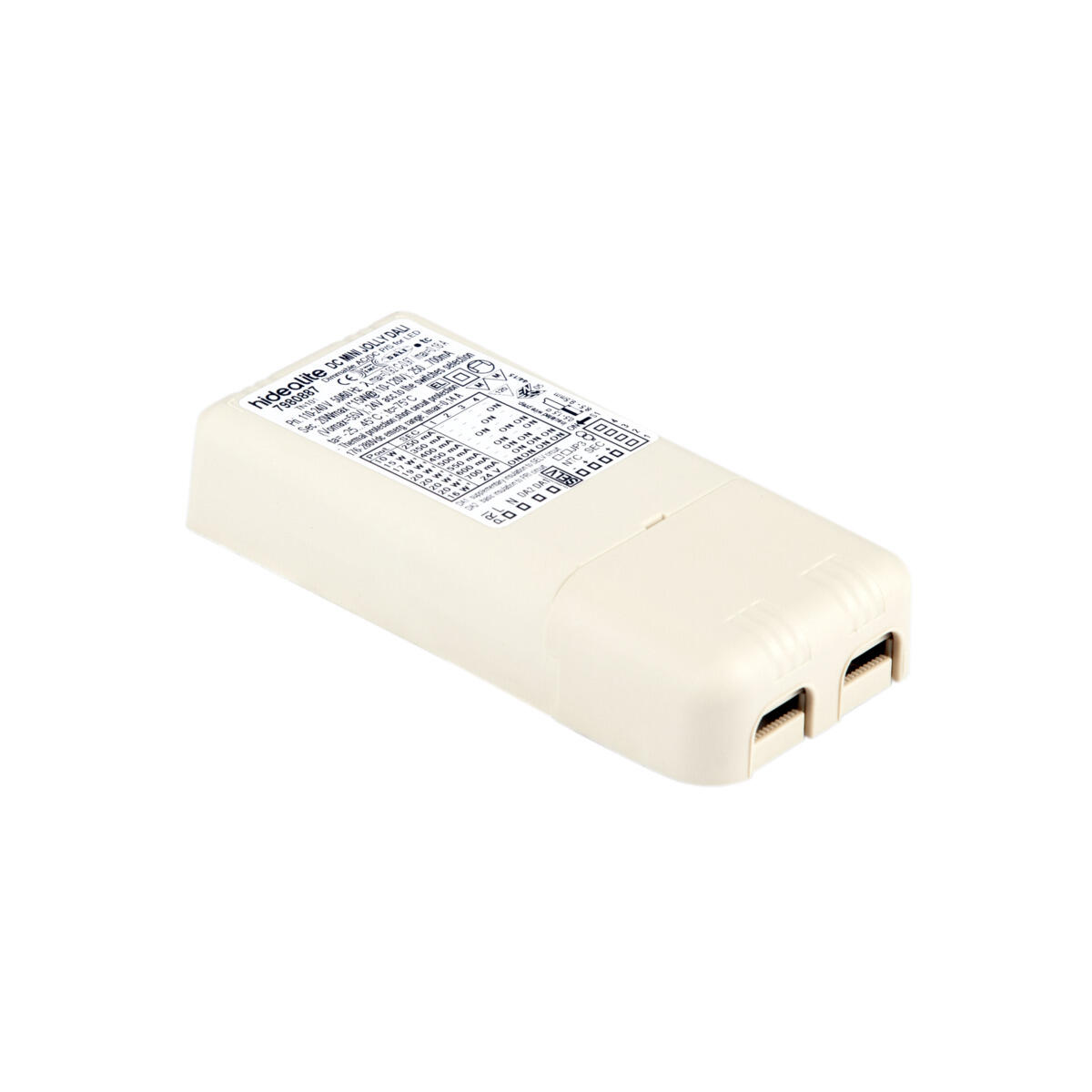

Jolly Mini DALI Jolly Mini DALI

Pieni ja kätevä DALI-yhteensopiva All-in-one-ohjain sisäänrakennetulla PWM- himmentimellä
Asennus 1 1/2 rasiaan
Helppo virranvoimakkuuden asetus
Himmennys DALI-ohjaussignaalin kautta (0-100%)

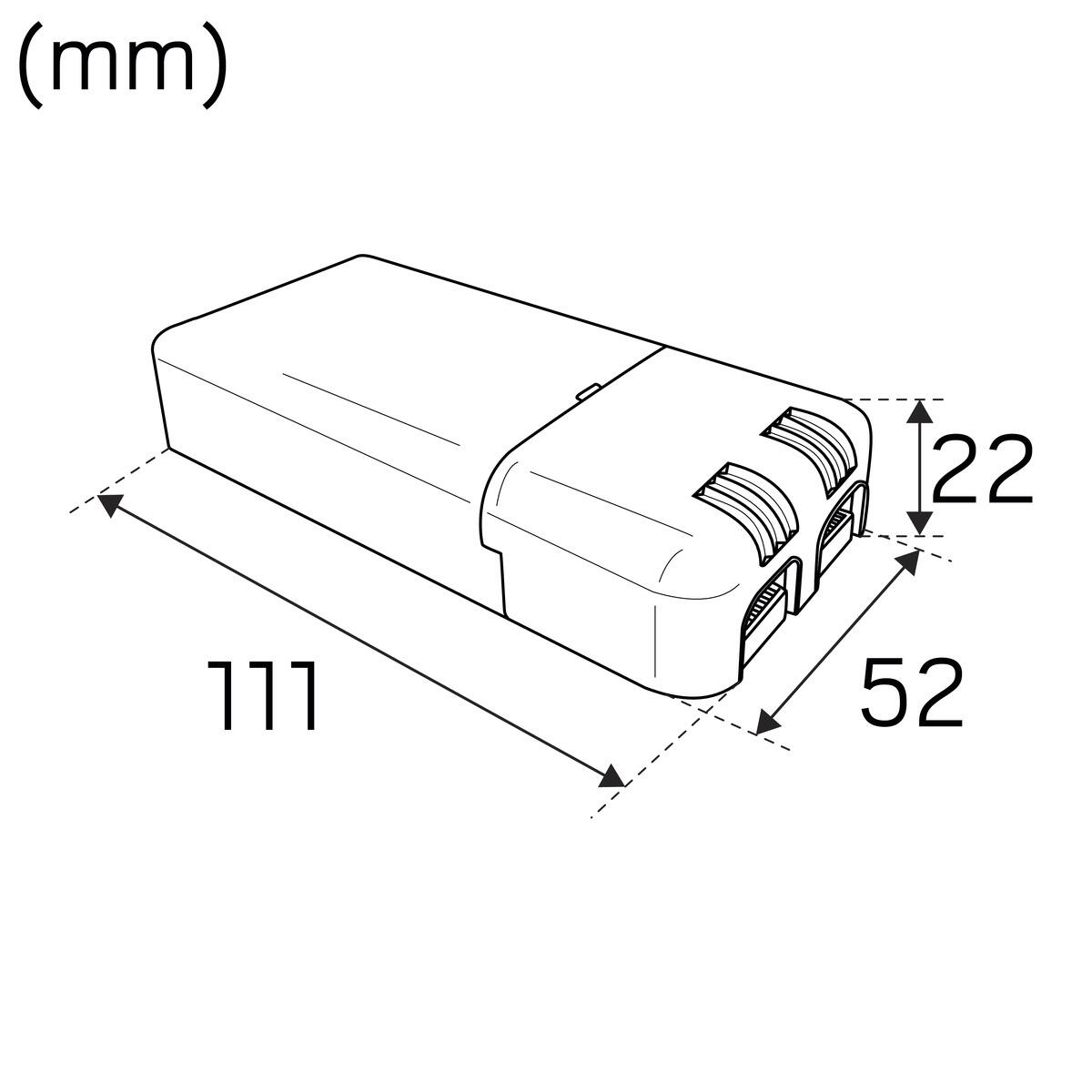

Mitat (PxLxK): 111x52x22mm

All in one- ohjain sisäänrakennetulla hybrid-himmentimellä normaalilla DALI2-ohjaussignaalilla säätöön (1-100%) Voidaan ohjata ja himmentää monia LED-valonlähdemalleja. Ulostulo joko tasajännite DC (24V) tai vakiovirta DC (250, 350, 400, 450, 500, 550, 600 ja 700mA). Helppo virranvoimakkuuden asetus dip-kytkimillä. Ohut rakenne helpottaa asennusta 1 ½ rasiaan tai valaisimen kanssa käyttämällä Spot Guard Gles -suojakupua (4100517).

Tuotekuvaus: SNRO 4011407

Item Name Jolly Mini DALI

Takuu 5 vuotta
Valaisutiedot: Käyttöikä liitäntälaite 50 000h/5%

Välkyntä (PstLM) 0,019

Stroboskooppinen vaikutus (SVM) 0,003
Tekniset tiedot: Jännite (tyyp.) AC

Jänniteväli (V) 110...240V

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus DALI 2

Liitäntälaitteen malli Vakiovirta, Vakiojännite

Driver-tyyppi Erillinen

Liitäntälaite Valmistaja TCI

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 2x0,5-1,5

Vedonpoisto Kyllä

Toisioliitäntä (tyyppi) Pikaliitin

Toisioliitäntä (mm2) 2x0,5-2,5

Lähtöjänniteväli (V) 2-55V

Tehokerroin λ 0,95

Hyötysuhde (%) 87

Vuotovirta (mA) 0,5

Tehoväli (W) 350mA 0-15W (2-43V) 500mA 0-20W (2-40V) 700mA 0-20W (2-29V) 24V 0-16W

Valmiustilan teho 0,5

Vakiovirta (mA) 250, 350, 400, 450, 500, 550, 600, 700

Min. Ta (°C) -20

Maks. Ta (°C) 50

Maks. Tc (°C) 75

Himmennys toisiopuolella Hybridi

Taajuuden PWM himmennys (Hz) >300

Suojaus Oikosulku, Ylikuumeneminen 120 °C, Ylikuormitus

Käynnistysvirta (max/aika) 5A 50μs

Sulake B10 (kpl) 31

Sulake B16 (kpl) 50

Sulake C10 (kpl) 52

Sulake C16 (kpl) 85
Väri ja materiaali: Materiaali Muovi

Väri Valkoinen
Mitat ja asennus: Käyttöympäristö Sisätilat / kuivat tilat

IP-luokka 20

Kotelointiluokka II

Asennus Pinta-asennus

Kiinnitys Ruuvikiinnitys

Paloturvallisuusmerkintä MM-merkki

Hyväksyntämerkintä CE, Kema Keur, ENEC 05

Hehkulankatesti IEC 695-2-1 (°C) 850

Pituus (mm) 111

Leveys (mm) 52

Korkeus (mm) 22

Paino (kg) 0,105

Reikä Ø (mm) 55mm

DIP-taulukko liitäntälaitteet

mA	Maks. teho	V out DC
250mA	12W	15-49
350mA	17W	10-49
400mA	19W	5-49
450mA	20W	5-45
500mA	20W	5-40
550mA	20W	3-36
600mA	20W	3-33
700mA	20W	3-28
700mA	16W	24V

Näytä taulukko

Näytä DIP-taulukko

Jolly Mini DALI

mA	Maks. teho	V out DC
250mA	12W	15-49
350mA	17W	10-49
400mA	19W	5-49
450mA	20W	5-45
500mA	20W	5-40
550mA	20W	3-36
600mA	20W	3-33
700mA	20W	3-28
700mA	16W	24V
