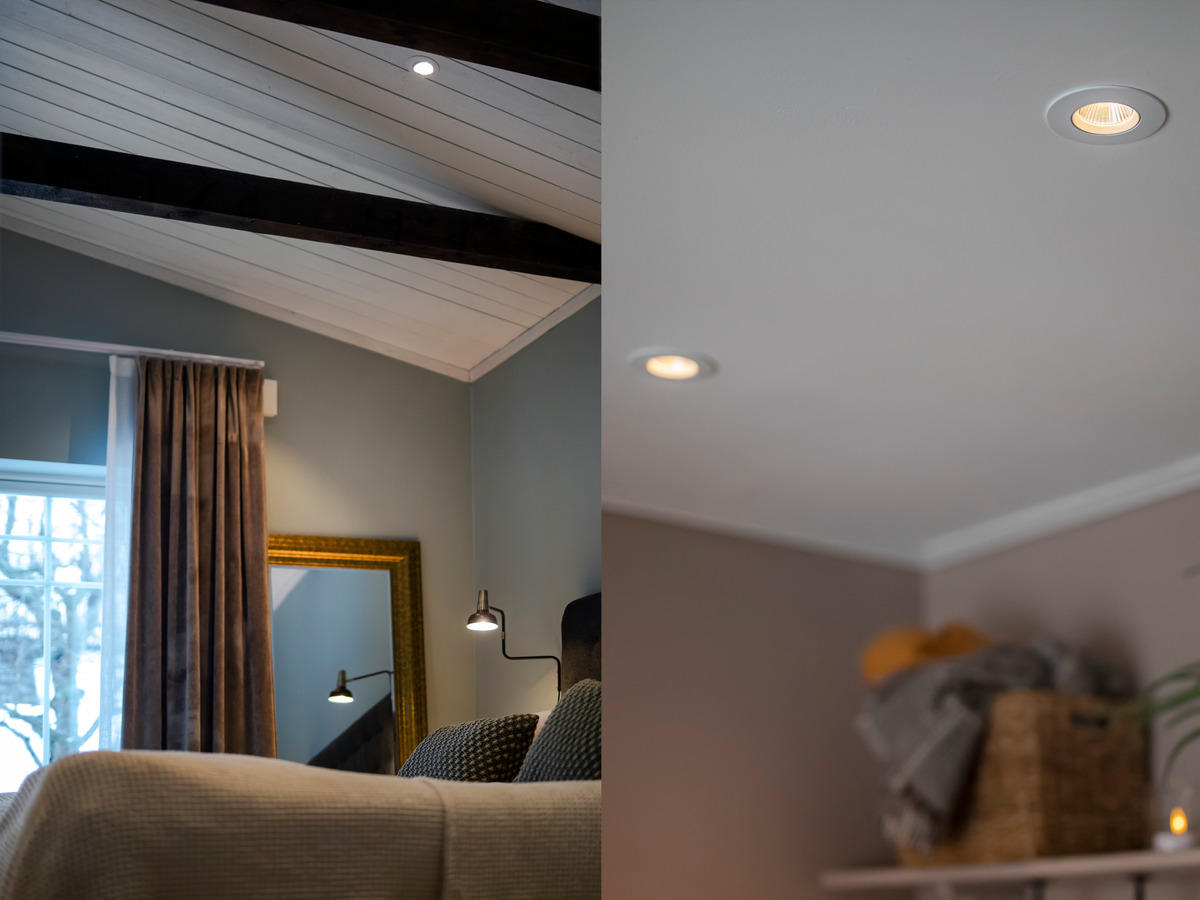

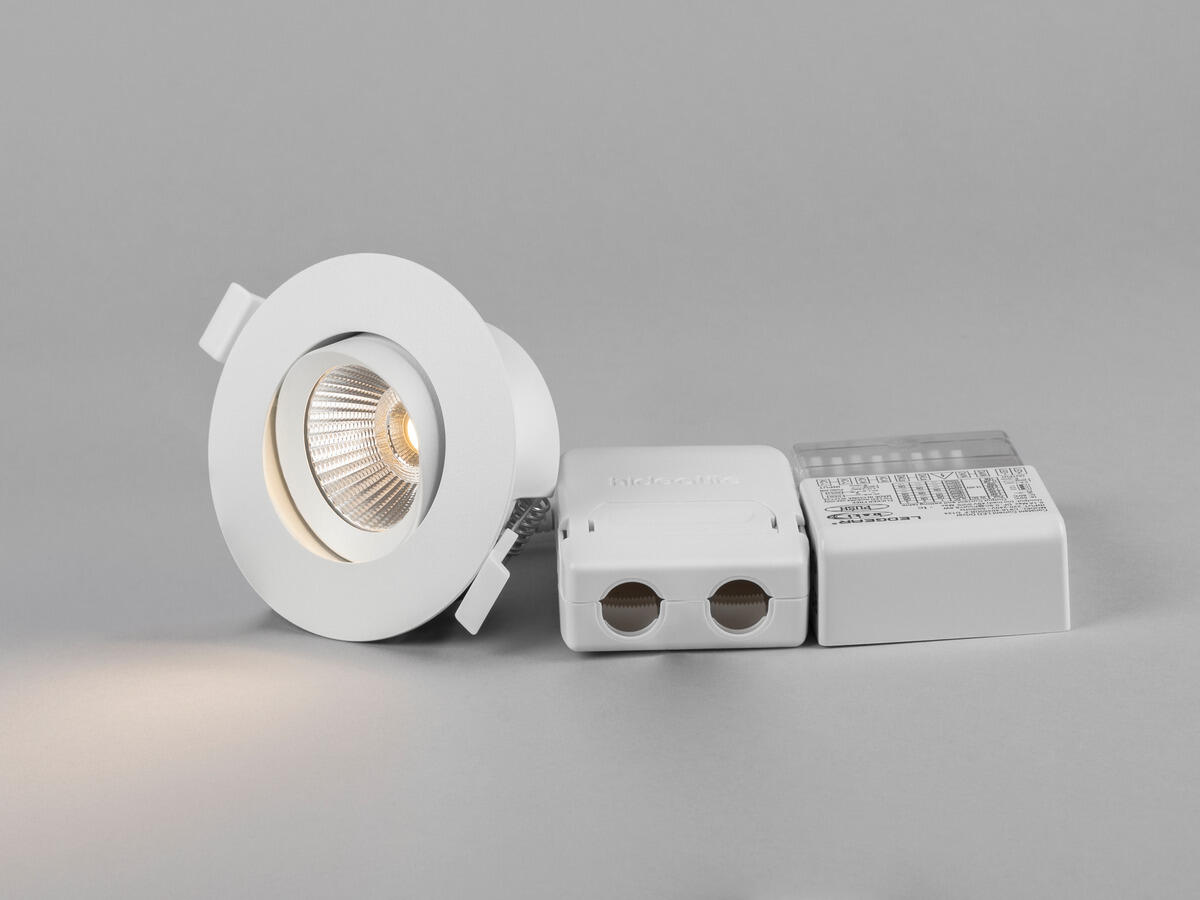

Downlight laget for en bærekraftig fremtid – via et modulsystem kan du enkelt ta armaturen fra hverandre og spare tid når den skal vedlikeholdes. Lavtbyggende, beregnet for montering i 28 mm stendere og direkte mot isolasjon. Moderne LED- og reflektorteknologi med godt avblendet lysbilde og høy lysfluks. Kan tiltes 30°, noe som gjør den perfekt for vinklede tak. Svært god fargegjengivelse, Ra>95. Driver leveres med Q-box Micro, som verktøyfritt tilpasses kabel eller 16 mm K-rør. 3-polet hurtigkobling for viderekobling samt strekkavlastning. Passer i 45 mm stendere og hullmål fra 83 mm. Driveren har også en DIP-switch som verktøyfritt lar deg stille inn ønsket lysfluks. Kan dimmes med de vanligste dimmerne på markedet.
Eksisterer i en farge

Varianter

EL-nummer Variantnavn Fargetemperatur (K) Armaturlumen (lm)
Optic G2 Quick ISO DALI Hvit Tune 3227603 Optic G2 Quick ISO DALI Hvit Tune 3000 350
Optic G2 Quick ISO DALI Hvit 2700K 3227604 Optic G2 Quick ISO DALI Hvit 2700K 2700 470
Optic G2 Quick ISO DALI Hvit 3000K 3227605 Optic G2 Quick ISO DALI Hvit 3000K 3000 500

Optic G2 Quick ISO DALI Hvit Tune

Beskrivelse
EL-nummer 3227603
Variantnavn Optic G2 Quick ISO DALI Hvit Tune
Garanti 5 år
Lys tekniske data
Lyskilde LED
Lyskilde inngår Ja
Utskiftbarhet Replaceable LED by professional, Replaceable Control gear by professional
Lysfarge Tune
Fargetemperatur (K) 3000
Utvalg fargetemperatur (K) Tune 2000-3000
Fargegjengivelse (Ra) >95
Fargetoleranse (SDCM) 3
Opprinnelig kromatisitet x: 0.4419 y: 0.4044
Lysstyrke (cd) 550
Armaturlumen (lm) 350
Spredningsvinkel (°) 36
Lysspredning Symmetrisk
Lysfordeling Direkte
Antall lyskilder (stk) 1
Antall LED (stk) 1
Levetid L80 100 000h Ta 25°C
Nominell levetid (t) 100000
Vedlikeholdt lumen 50 000h L91
Vedlikeholdt lumen 75 000h L83
Vedlikeholdt lumen 100 000h L82
LLMF @ 50 000h 0,91
LLMF @ 100 000h 0,82
Levetid driver 50 000h/10%
Tekniske Data
Justerbar Ja
Vippbar (°) 30
Spenning (Type) AC
Spenningsintervall (V) 220...240
Nominell spenning (V) 230
Nettfrekvens (Hz) 50, 60
Effekt LED (W) 4,8
Effekt armatur (W) 6
Systemeffekt (W) 6
Effektivitet armatur (lm/W) 58
Effektivitet system lm/W 58
Innkommende lyskildes Energieffektivitetsklasse (EU) 2019/2015 F
Drift og tilkobling
Driver inkludert Ja
Drivermodell Konstantstrøm
Drivertype Frittliggende
Driver Produsent Hide-a-lite
Tilkobling (Type) Hurtigsplint
Tilkobling (mm2) 5x0,5-2,5
Viderekobling Ja
Strekkavlastning Ja
Effektfaktor λ 0,9
Virkningsgrad (%) 78
Krafttab (W) 1,2
Lekkasjestrøm (mA) 0,05
THD (%) 20
Konstantstrøm (mA) 270
Driftstemperaturområde Ta (°C) -20…+40
Maks Tc (°C) 85
Dimmbar Ja
Styring Push 230V, DALI 2
Dimteknik sekundærside AM
Minnefunksjon ved spenningsbortfall Nej
Startström (maks/tid) 16A 20µs
Sikring B10 (stk) 65
Sikring B16 (stk) 104
Sikring C10 (stk) 75
Sikring C16 (stk) 120
Farge og materiale
Farge Hvit
Fargekode (RAL) 9016
Halogenfri Ja
Dimensjon og installasjon
Driftsmiljø Innendørs / bad (tak sone 1), Utendørs
IP-klasse 44
Beskyttelsesklasse II
Montering Innfelt
Innfesting Monteringsfjær
Taktykkelse intervall (mm) 3-26
Brannsikkerhetsmerking Godkjent for installasjon mot isolering
Godkjenningsmerknad CE, a Hide-a-lite Choice
Høyde (mm) 41
Diameter (mm) 95
Vekt (kg) 0,26
Min innbyggingsmål (mm) 170x120x38
Min luftmengde (cm3) 4400
Høyde innfelt del (mm) 38
Høyde utvendig del (mm) 3
Hulltaking Reikä Ø (mm) 83-85
