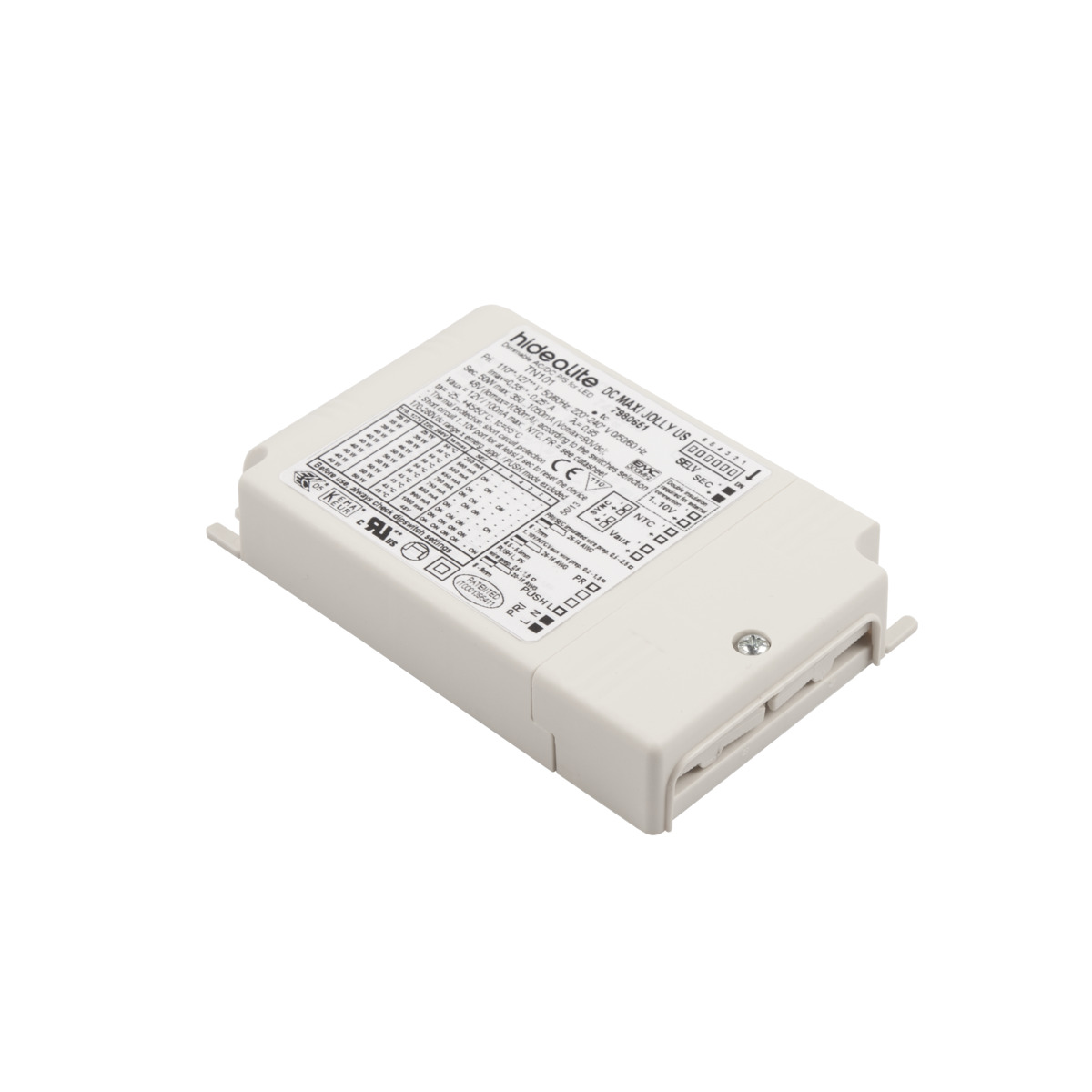

Jolly Maxi US

LED-konverter med innebygd dimmerfunksjon, som standard med hybridteknologi som gir et flimmerfritt lys iht. IEEE 1789, 100–25 % med AM og 25–1 % med PWM @ 2 kHz, alternativt med 100 % PWM-teknologi. Driv, lysreguler fra 350 mA – 1050 mA. 1–10 enheter kan kobles til og styres via tilbakefjærende trykknapp, via potensiometer, 1–10V eller buss-/KNX-system via aktuator. Synka Jolly, bruk 100 % PWM, se håndbok. Jolly Maxi har minnefunksjon, aktiveres med sist innstilte verdi, ved spenningsbortfall også via trykknapp.
Beskrivelse
EL-nummer 6604311
Variantnavn Jolly Maxi US
Garanti 5 år
Lys tekniske data
Levetid driver 50 000h/5%
Tekniske Data
Spenning (Type) AC
Spenningsintervall (V) 220...240
Nominell spenning (V) 230
Nettfrekvens (Hz) 50, 60
Drift og tilkobling
Drivermodell Konstantstrøm, Konstantspenning
Drivertype Frittliggende
Driver Produsent TCI
Tilkobling (Type) Hurtigsplint
Strekkavlastning Ja
Utgangsspenning internvall (V) 2-74
Effektfaktor λ 0,95
Virkningsgrad (%) 92
THD (%) 10
Effektintervall (W) 350mA 0-25W (2-74V) 500mA 0-35W (2-72V) 550mA 0-39W (2-72V) 650mA 0-46W (2-72V) 700mA 0-50W (2-72V) 750mA 0-54W (2-72V) 850mA 60W (2-70V) 900mA 0-60W (2-66V) 1000mA 0-60W (2-60V) 1050mA 0-60W( 2-57V)

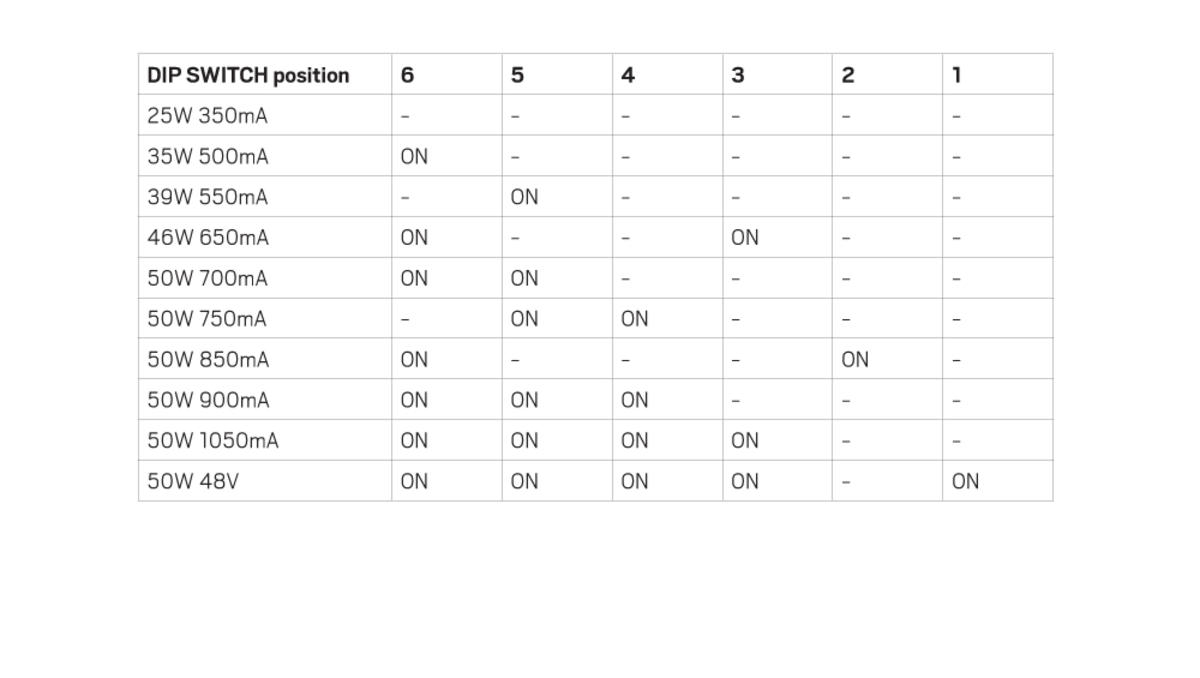

Konstantstrøm (mA) 1000, 350, 500, 550, 650, 700, 750, 850, 900, 1050
Driftstemperaturområde Ta (°C) -25…+50
Maks Tc (°C) 85
Dimmbar Ja
Styring 1-10 V, Push 230V, Potensiometer
Dimteknik sekundærside Hybrid
Minnefunksjon ved spenningsbortfall Ja
Beskytt mot Kortslutning, Overbelastning, Overoppheting 110 °C
Startström (maks/tid) 10A 200µs
Overspenningsbeskyttelse DM (kV) 4
Overspenningsbeskyttelse CM (kV) 5
Sikring B10 (stk) 9
Sikring B16 (stk) 15
Sikring C10 (stk) 15
Sikring C16 (stk) 25
Farge og materiale
Materiell Plast
Farge Hvit
Environmental Assessment SundaHus, Byggvarubedömningen
Dimensjon og installasjon
Driftsmiljø Innendørs / tørre rom
IP-klasse 20
Beskyttelsesklasse II
Montering Innfelt, Utenpåliggende
Brannsikkerhetsmerking MM-merke
Godkjenningsmerknad CE, S, Kema Keur, ENEC 05
Glødetrådtest IEC 695-2-1 (°C) 850
Lengde (mm) 124
Bredde (mm) 79
Høyde (mm) 22
Vekt (kg) 0,13
Hulltaking Reikä Ø (mm) 85
