LED-dimtrafo FDIM/DALI/PUSH

Kraftig dim-trafo for 24V LED-striper. Perfekt for fasedimming av LED strip singelfarge via vridimmer. Kan også dimmes via Push (230V), DALI eller 0/1-10V. Minnefunksjon som starter opp med den sist innstilte verdien etter spenningsbortfall. Hele effekten kan tas ut via en utgang. Ytterligere teknisk informasjon finnes i bruksanvisningen.

Varianter

EL-nummer Variantnavn Styring

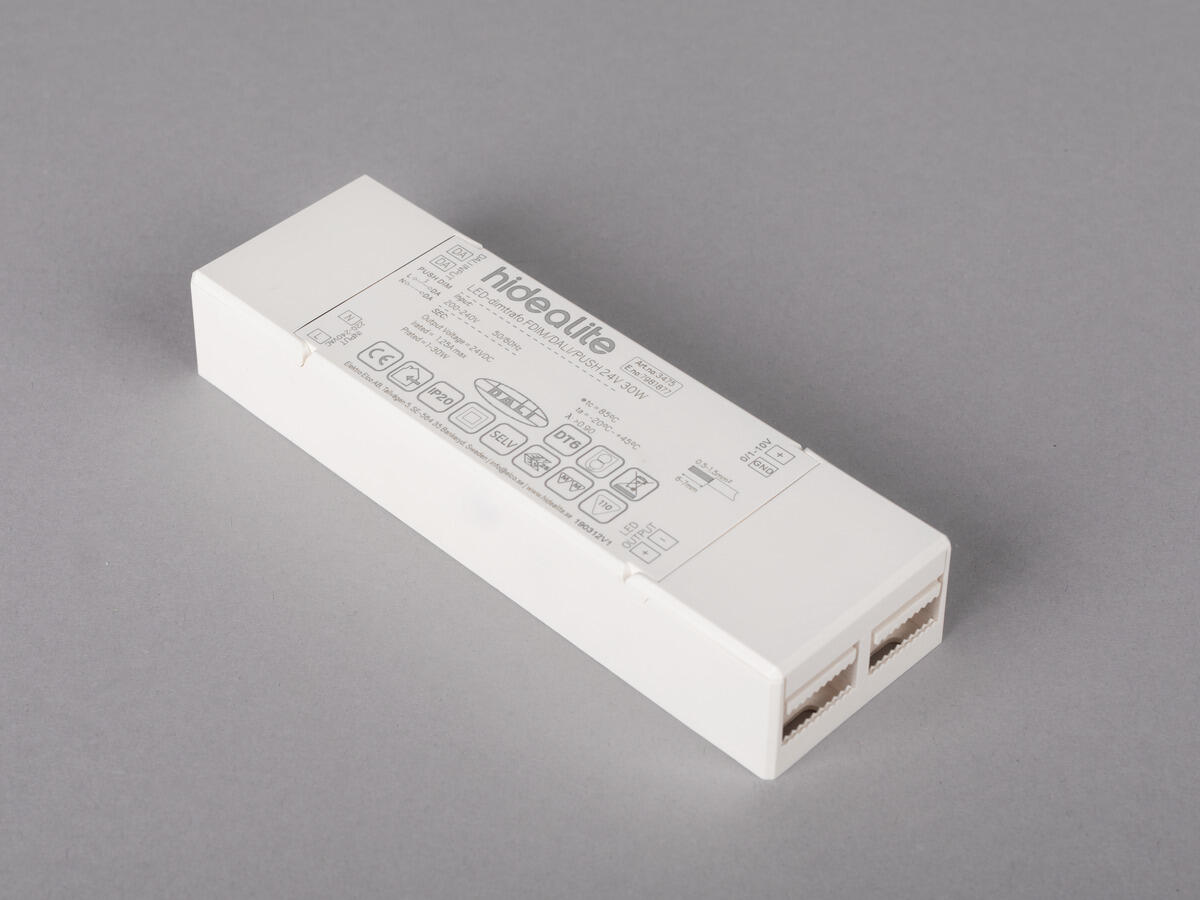

LED-dimtrafo FDIM/DALI/PUSH 24V 30W 6602179 LED-dimtrafo FDIM/DALI/PUSH 24V 30W Push 230V, 0-10V, 1-10 V, Fasedimring (bakkant), DALI

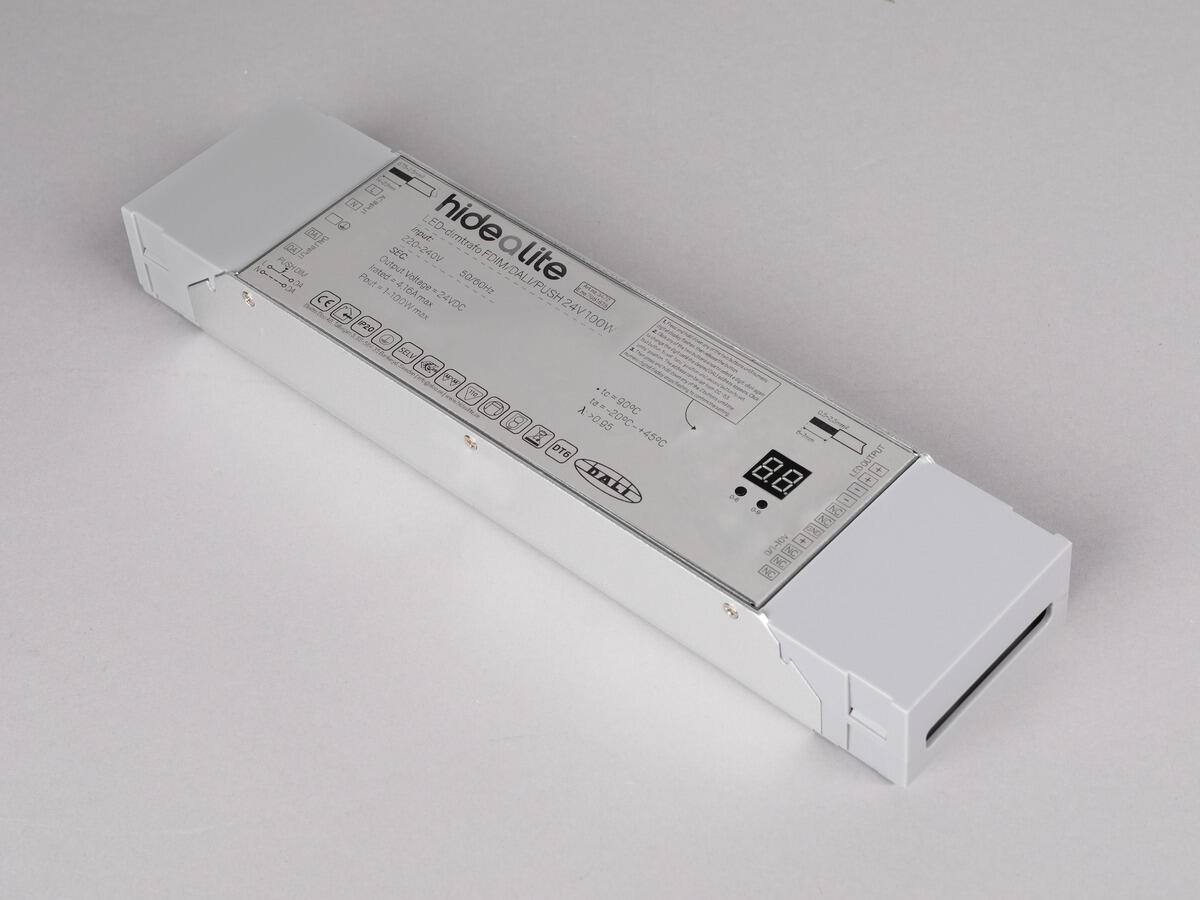

LED-dimtrafo FDIM/DALI/PUSH 24V 100W 6602180 LED-dimtrafo FDIM/DALI/PUSH 24V 100W Push 230V, 0-10V, 1-10 V, Fasedimring (bakkant), DALI DT6

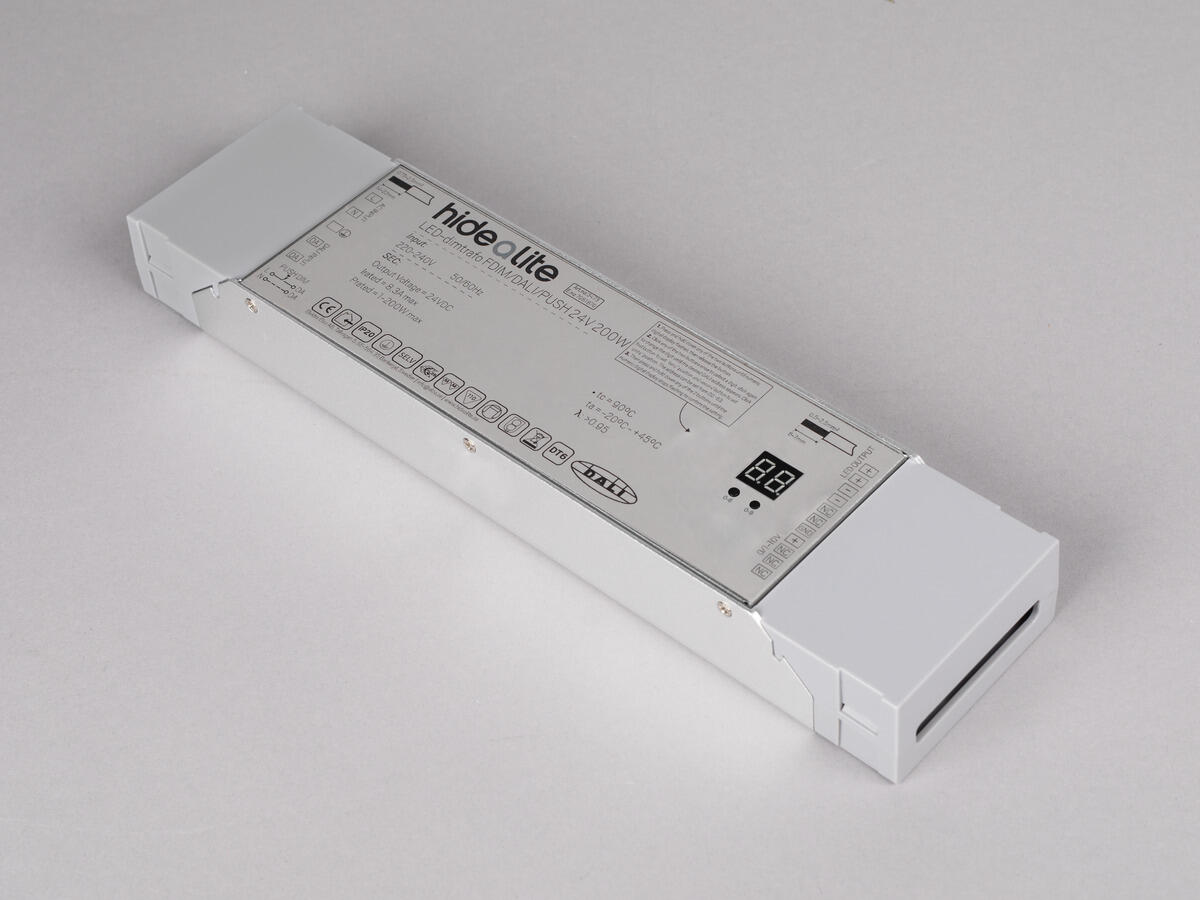

LED-dimtrafo FDIM/DALI/PUSH 24V 200W 6602181 LED-dimtrafo FDIM/DALI/PUSH 24V 200W Push 230V, 0-10V, 1-10 V, Fasedimring (bakkant), DALI

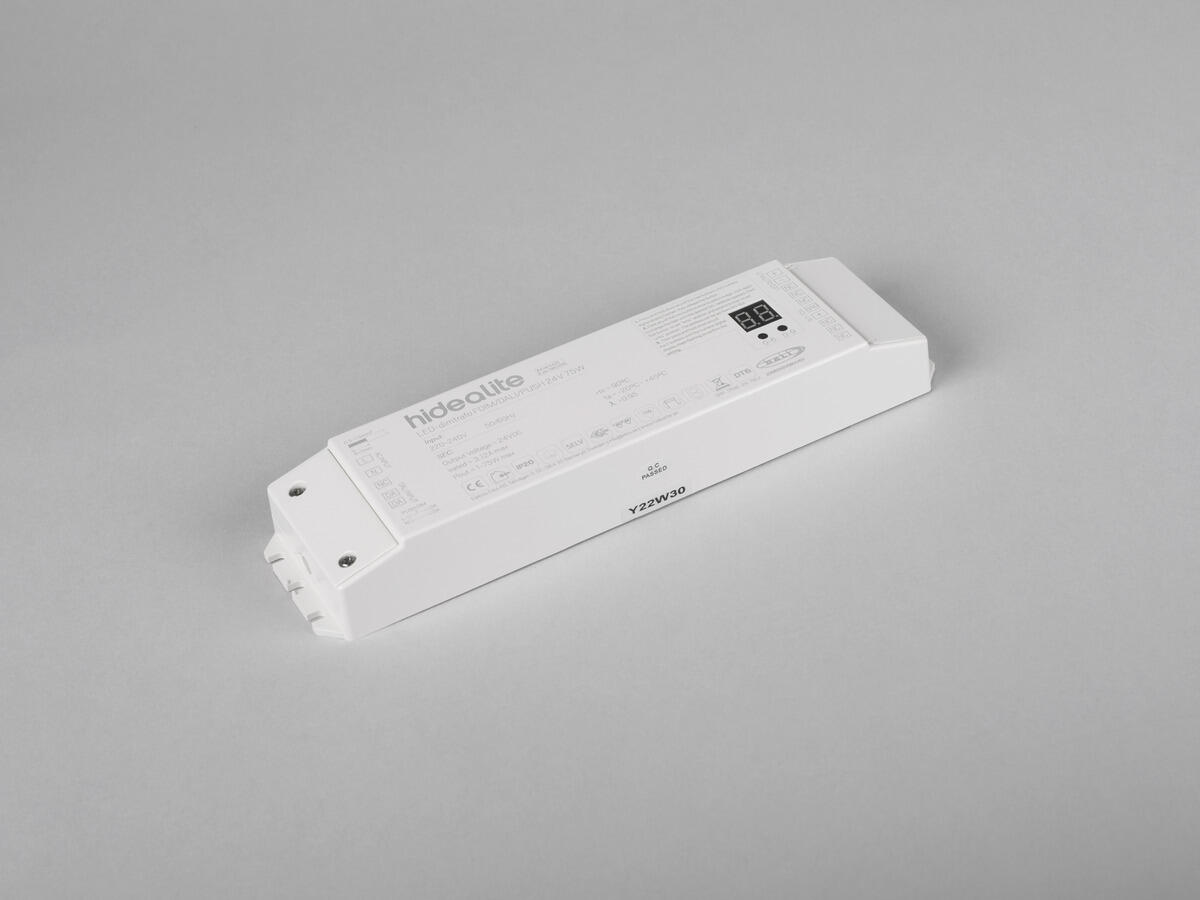

LED-dimtrafo FDIM/DALI/PUSH 24V 30W

Beskrivelse
EL-nummer 6602179
Variantnavn LED-dimtrafo FDIM/DALI/PUSH 24V 30W
Garanti 5 år
Lys tekniske data
Levetid driver 50 000h/10%
Tekniske Data
Spenning (Type) AC
Spenningsintervall (V) 220...260
Nominell spenning (V) 230
Nettfrekvens (Hz) 50, 60
Drift og tilkobling
Drivermodell Konstantspenning
Drivertype Frittliggende
Tilkobling (Type) Hurtigsplint
Tilkobling (mm2) 2x0,5-2,5
Viderekobling Nej
Strekkavlastning Ja
Sekundær tilkobling (Type) Hurtigsplint
Sekundær tilkobling (mm2) 2x0,5-2,5
Effektfaktor λ 0,95
Virkningsgrad (%) 84
Effektintervall (W) 1-30
Standbyeffekt 2,5
Strøm (A) 1,25
Driftstemperaturområde Ta (°C) -25…+45
Maks Tc (°C) 85
Dimmbar Ja
Styring Push 230V, 0-10V, 1-10 V, Fasedimring (bakkant), DALI
Minnefunksjon ved spenningsbortfall Ja
Beskytt mot Overoppheting 110 °C, Overbelastning
Sikring B10 (stk) 45
Sikring B16 (stk) 73
Sikring C10 (stk) 48
Sikring C16 (stk) 78
Farge og materiale
Materiell Metall, Plast
Farge Hvit
Halogenfri Ja
Environmental Assessment SundaHus, Byggvarubedömningen
Dimensjon og installasjon
Driftsmiljø Innendørs / tørre rom
IP-klasse 20
Beskyttelsesklasse II
Montering Utenpåliggende
Innfesting Skruemontering
Brannsikkerhetsmerking MM-merke
Godkjenningsmerknad CE, ENEC 25
Glødetrådtest IEC 695-2-1 (°C) 650
Lengde (mm) 170
Bredde (mm) 54
Høyde (mm) 28
Vekt (kg) 0,2
Hulltaking Reikä Ø (mm) 60
