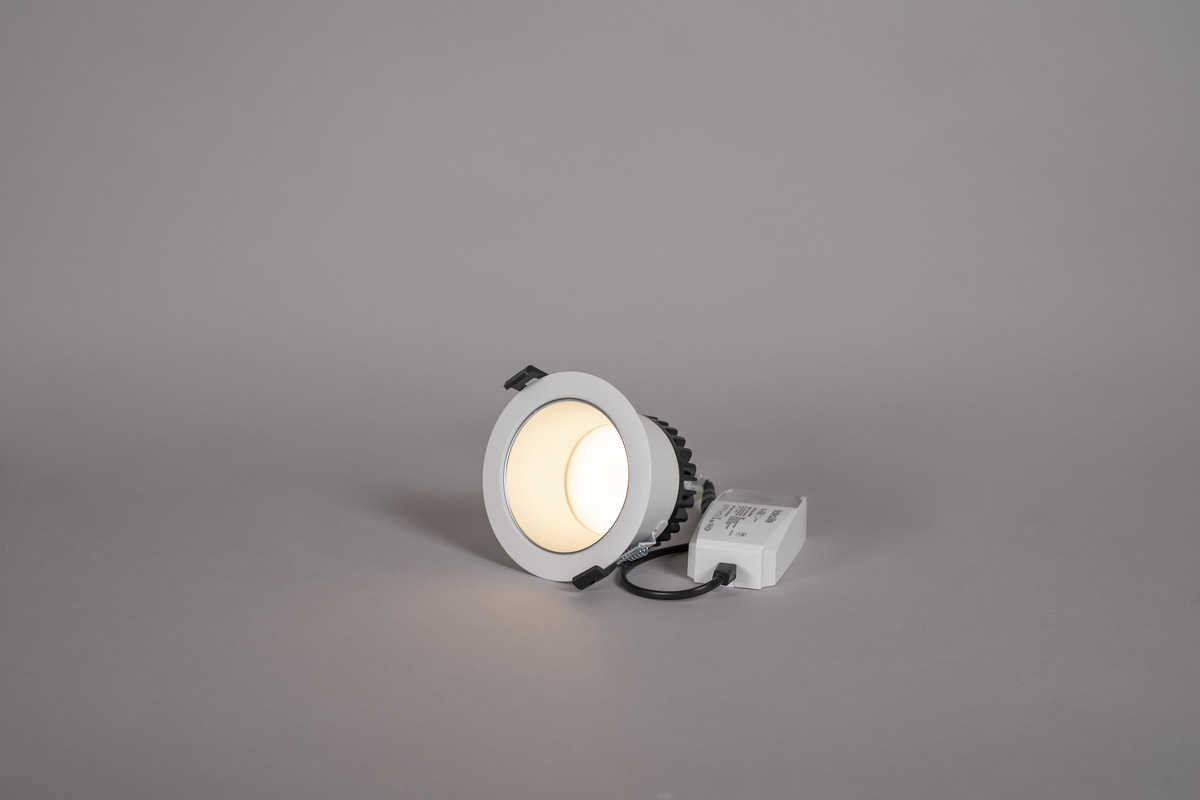

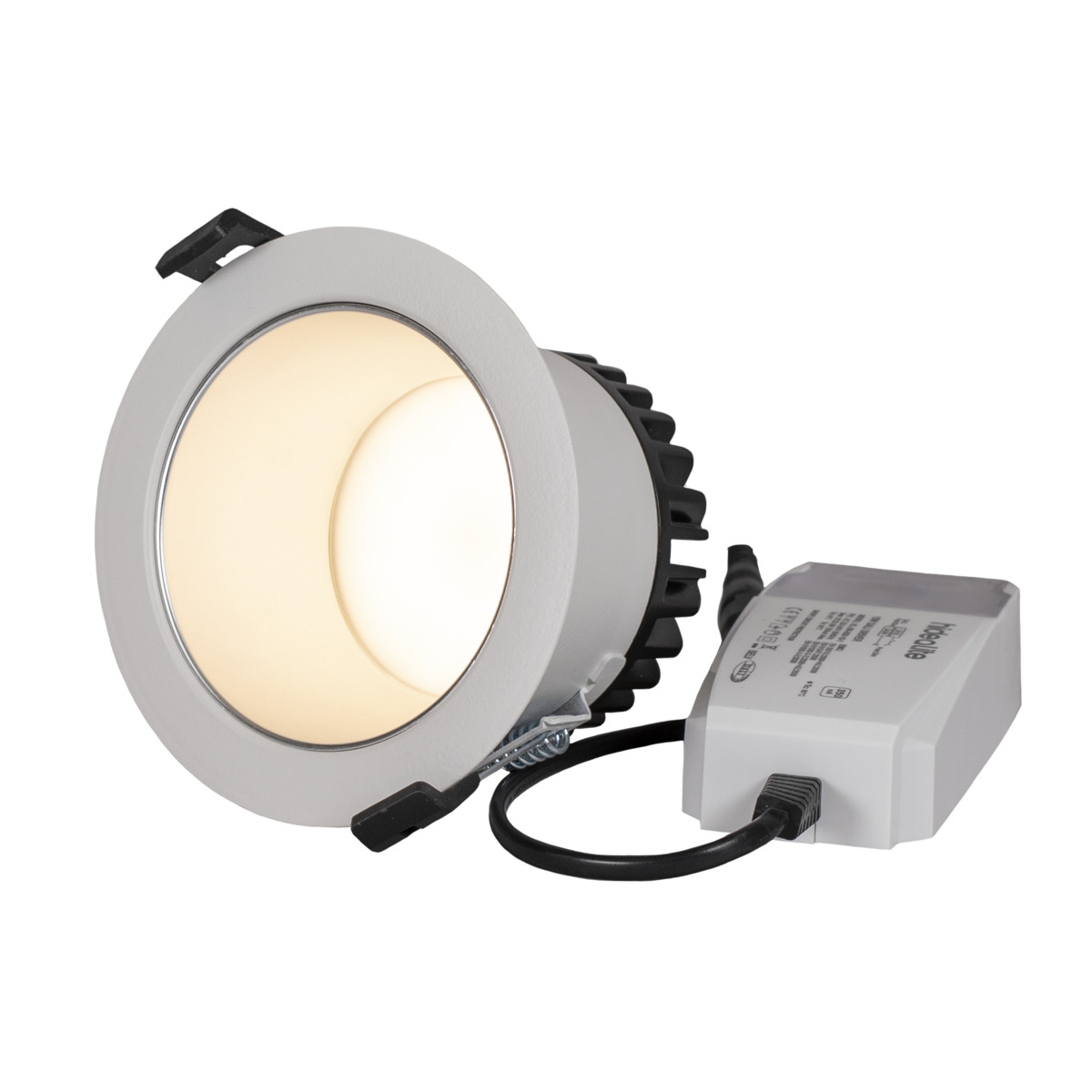

Echo S

Valgbar farvetemperatur via DIP-Switch ColourTemp
Energieffektiv installation – erstatter ældre kompaktlysrørsarmaturer
Komplet med driver til fasedæmpning eller DALI-2

Spring skift af dækringe over, vælg i stedet et komplet armatur i den størrelse, du har brug for. Echo er en stor produktfamilie, som dækker huller fra 103-300 mm. Dæmpbart allroundarmatur til offentlige miljøer, der kræver meget lys, f.eks. i rum med større loftshøjder, korridorer eller butikker. Perfekt til nyinstallation og udskiftning af kompaktlysstofrør. Farvetemperatur kan vælges via DIP-switch. Echo M og Echo L har indstillelig lysmængde via DIP-switch. Leveres komplet med driver til fasedæmpning eller DALI-2. DALI-2 leveres med Q-box Micro, trykklemmer og skruefri trækaflastning. Kan dæmpes med de mest almindelige lysdæmpere på markedet.

GTIN	Variant navn	Styringsteknik
7392971141282	Echo S 125 Hvid	Fasedæmpning (bagkant), Fasedæmpning (forkant)
7392971141299	Echo S 125 Hvid DALI	Tryk 230V, DALI 2
7392971148151	Echo S 150 Hvid	Fasedæmpning (bagkant), Fasedæmpning (forkant)
7392971148168	Echo S 150 Hvid DALI	Tryk 230V, DALI 2
7392971148175	Echo S 170 Hvid	Fasedæmpning (bagkant), Fasedæmpning (forkant)
7392971148182	Echo S 170 Hvid DALI	Tryk 230V, DALI 2
7392971148199	Echo S 215 Hvid	Fasedæmpning (bagkant), Fasedæmpning (forkant)
7392971148205	Echo S 215 Hvid DALI	Tryk 230V, DALI 2
7392971148212	Echo S 270 Hvid	Fasedæmpning (bagkant), Fasedæmpning (forkant)
7392971148229	Echo S 270 Hvid DALI	Tryk 230V, DALI 2

Grundlæggende: GTIN 7392971141282

Variant navn Echo S 125 Hvid

Garanti 5 år
Lystekniske data: Armatur lumen (lm) 1150

Lyskilde LED

Lyskilde inkluderet Ja

Udskiftelighed Replaceable LED by professional, Replaceable Control gear by professional

Lysfarve Hvid

Farvetemperatur (K) 3000, 4000, 5700

Farvegengivelse (Ra) >80

Farvetolerance (SDCM) 3

Lysstyrke (cd) 720

Spredningsvinkel (°) 80

Lysspredning Symmetrisk

Lysfordeling Direkte

Antal lyskilder (stk) 1

Antal LED (stk) 96

Levetid L80 50 000h Ta 25°C

Nominel levetid (h) 50000

Vedligeholdt lumen 50 000h L81

Vedligeholdt lumen 75 000h L73

LLMF @ 50 000h 0,81

Levetid drivere 50 000h/10%

Flimmer (PstLM) 0,003

Stroboskopisk effekt (SVM) 0,004
Tekniske data: Justerbar Nej

Spænding (type) AC

Spændingsinterval (V) 220...240

Nominel spænding (V) 230

Netfrekvens (Hz) 50, 60

Effekt LED (W) 12

Effekt armatur (W) 14

Systemeffekt (W) 14

Effektivitet armatur (lm/W) 82

Effektivitet system (lm/W) 82

Indgåend lyskilde energieffektivitetsklasse (EU) 2019/2015 E
Drift og tilslutning: Dæmpbar Ja

Styringsteknik Fasedæmpning (bagkant), Fasedæmpning (forkant)

Driver inkluderet Ja

Driver model Konstant strøm

Drivertype Fritliggende

Driver Producent Hide-a-lite

Tilslutning (type) Trykklemme

Tilslutning (mm2) 3x0,5-2,5

Sløjfning Ja

Trækaflastning Ja

Effektfaktor λ 0,9

Virkningsgrad (%) 82

Strømtab (W) 2,5

Lækagestrøm (mA) 0,5

Konstantstrøm (mA) 350

Driftstemperaturområde Ta (° C) -20…+40

Maks. Tc (° C) 85

Dæmpningsteknik sekundærside AM

Velegnet til vilkårlig omkobling Ja

Memory Strømsvigt Nej

Startstrøm (max/tid) 2,88A 102µs

Overspændingsbeskyttelse DM (kV) 0,5

Overspændingsbeskyttelse CM (kV) 1

Sikring B10 (stk) 40

Sikring B16 (stk) 64

Sikring C10 (stk) 68

Sikring C16 (stk) 108
Farve og materiale: Materialer Aluminium

Farve Hvid

Farvekode (RAL) 9016

Halogenfri Nej

Fås i speciel farve Ja
Mål og installation: Driftsmiljø Indendørs / våde rum, Udendørs

IP-klasse 44

Beskyttelsesklasse II

Montering Indbygning

Fastgørelse Montagefjeder

Fastgørelses interval (mm) 5-40

Brandsikkerhedsmærkning Ikke i isolering uden beskyttelsesboks

Godkendelsesmærkning CE, a Hide-a-lite Choice

Glødetrådtest IEC 695-2-1 (°C) 650

Højde (mm) 84

Diameter (mm) 124

Vægt (kg) 0,53

Min. indbygningsmål 300x200x95

Højde indbygget del (mm) 82

Højde udvendige del (mm) 2

Hulstørrelse Ø (mm) 102-113

Reservdele

Hvis du har brug for reservedele, så kontakt vores kundesupport

LED-Modul Echo S X238
Driver Echo S FDIM 350mA X173
