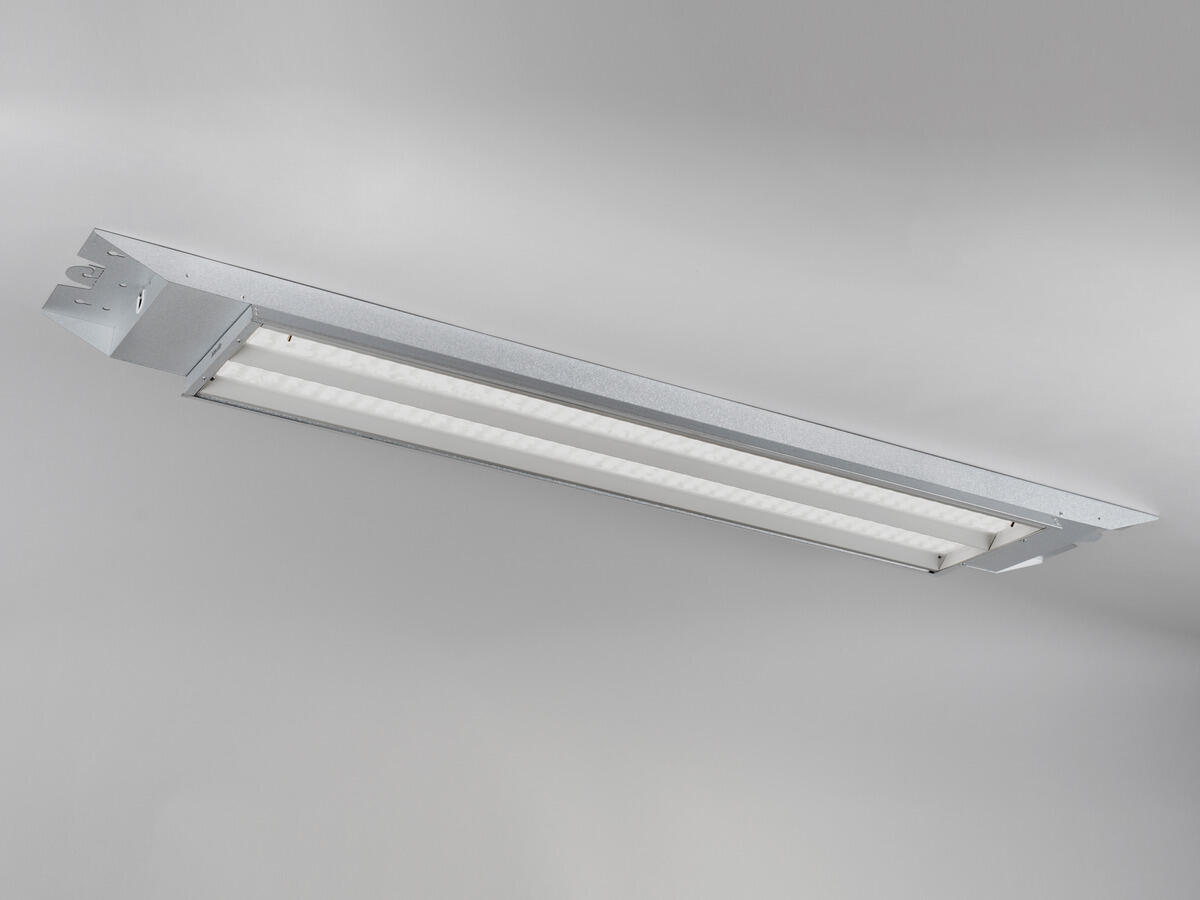

Indline Sport IP23

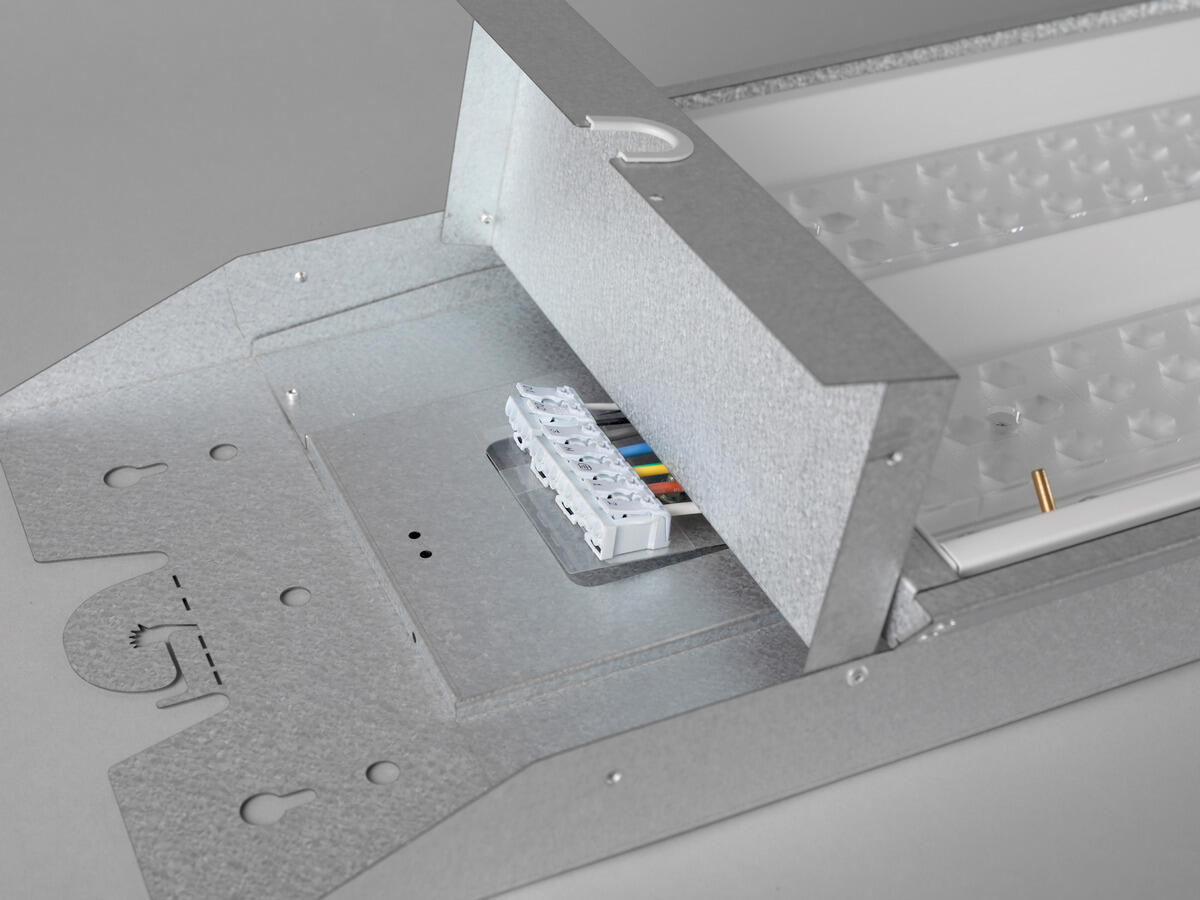

Montering og tilslutning foretages i enderne uden at åbne armaturet
Brug eksisterende kabelinstallation, videresløjfning som standard

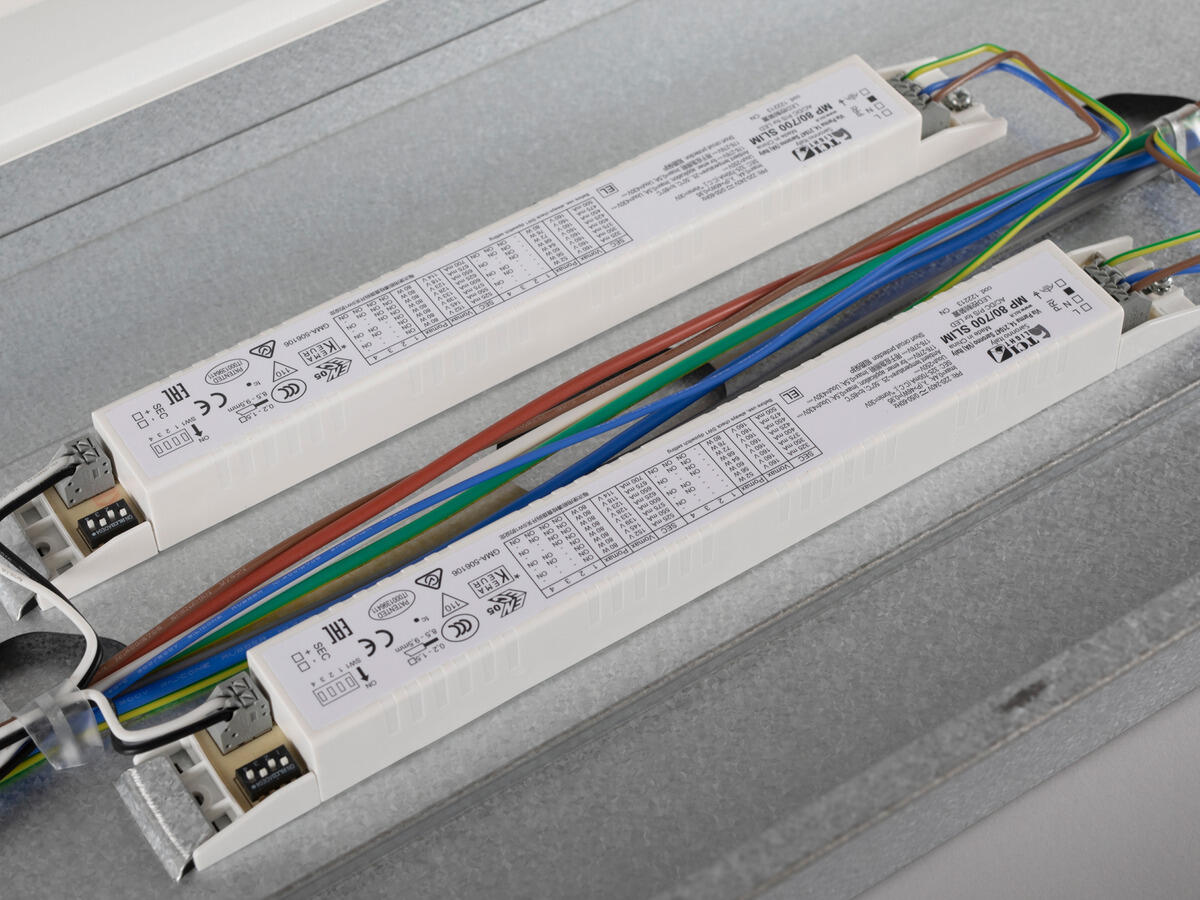

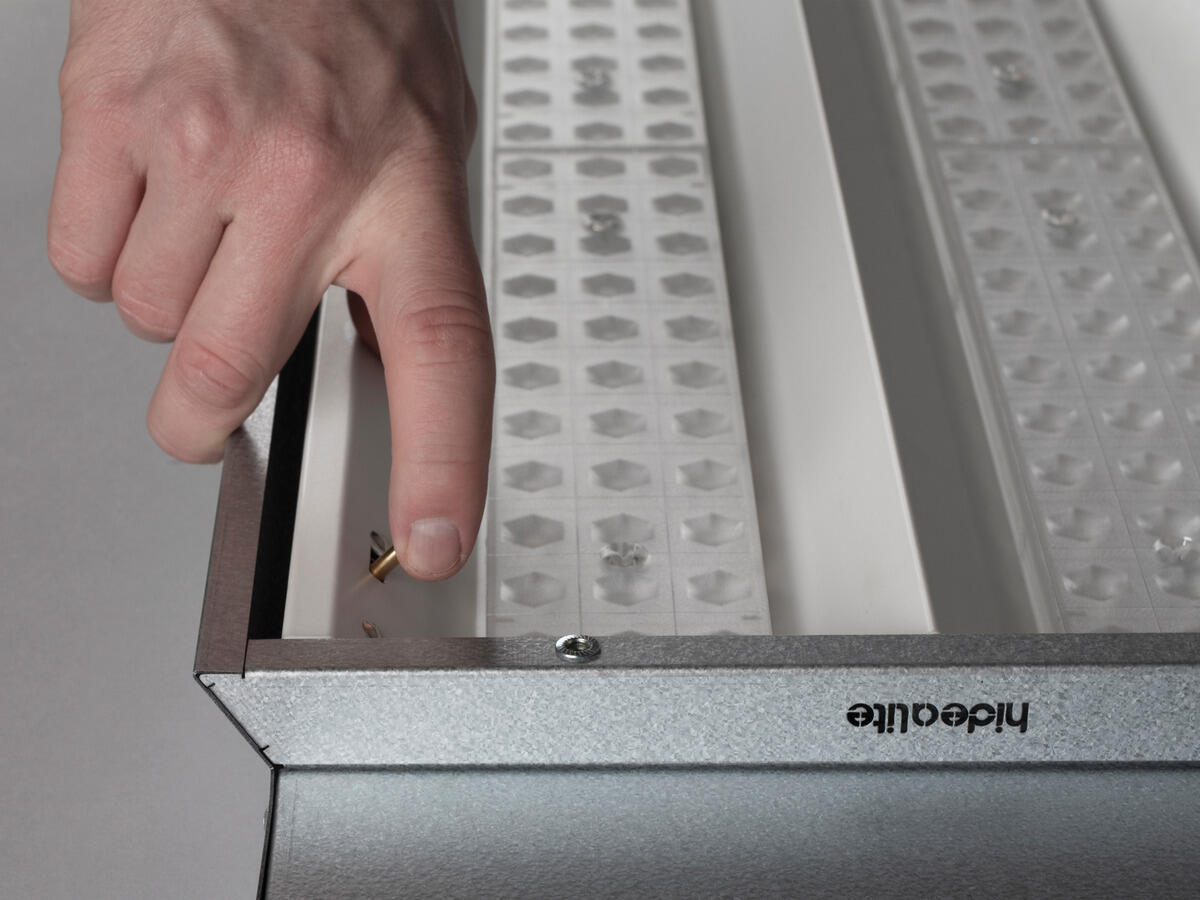

Udskiftelig LED-modul og driver - trygt og bæredygtigt
Klarer boldtest VDE 0710-13, med tilbehør Beskyttelsesgitter
Flere montagesæt: armaturskinne, på loft, væg eller på wirer, justerbart lofts- og vægbeslag som tilbehør (L, XL)

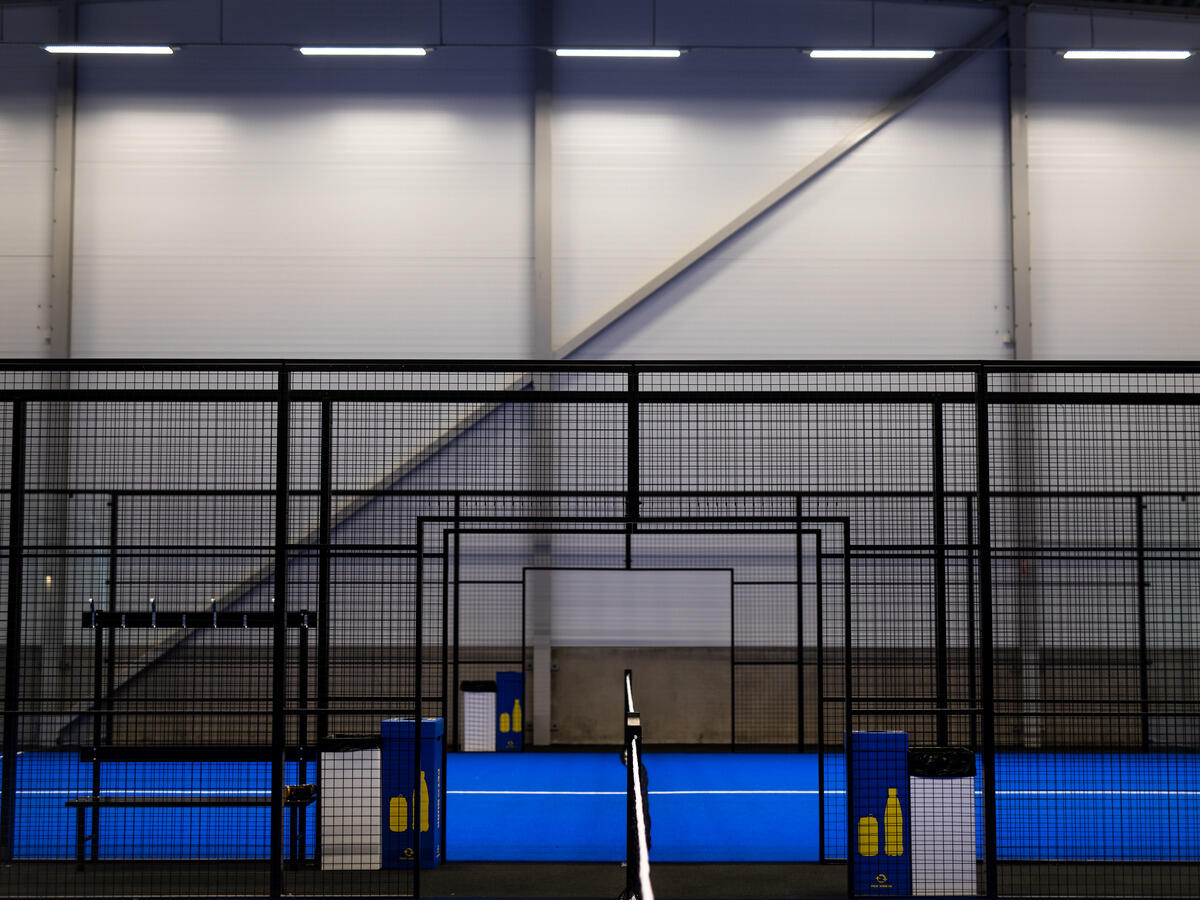

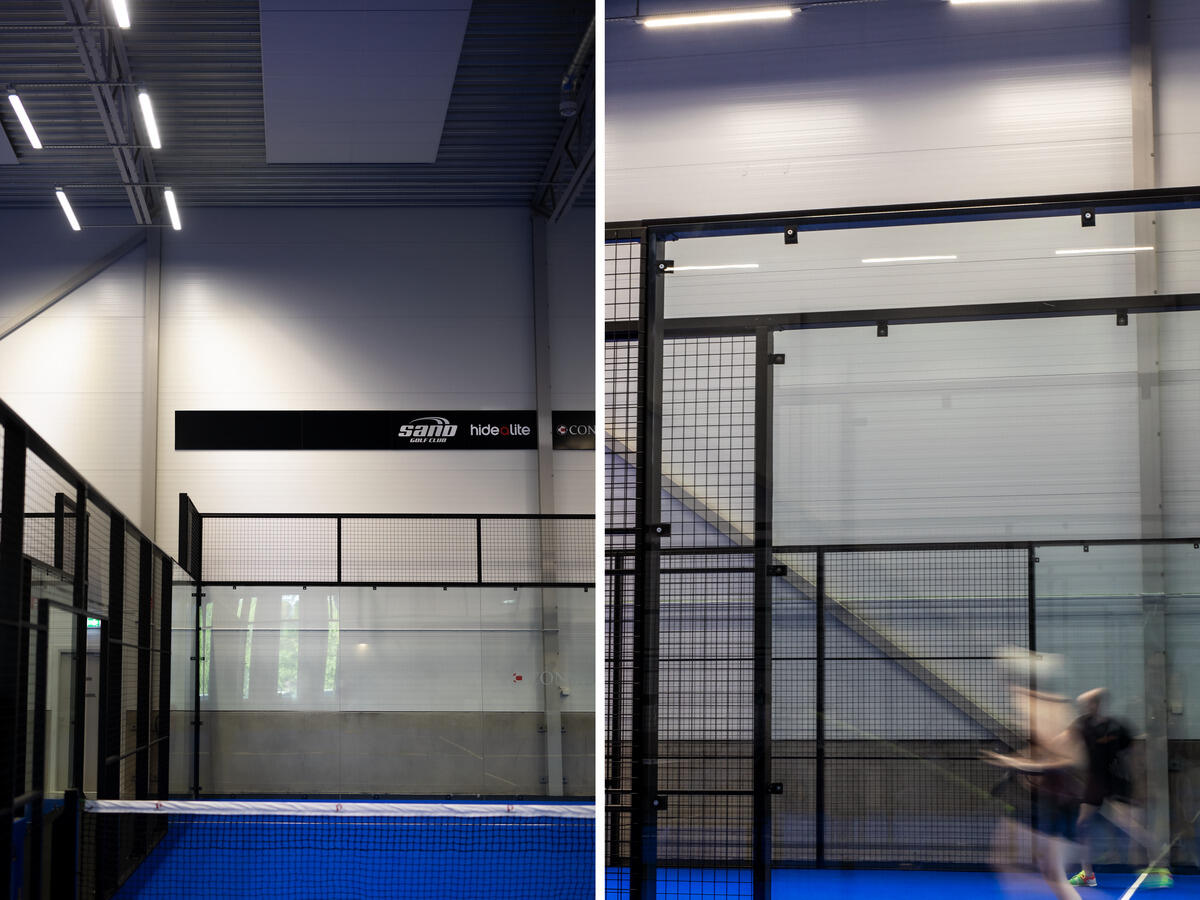

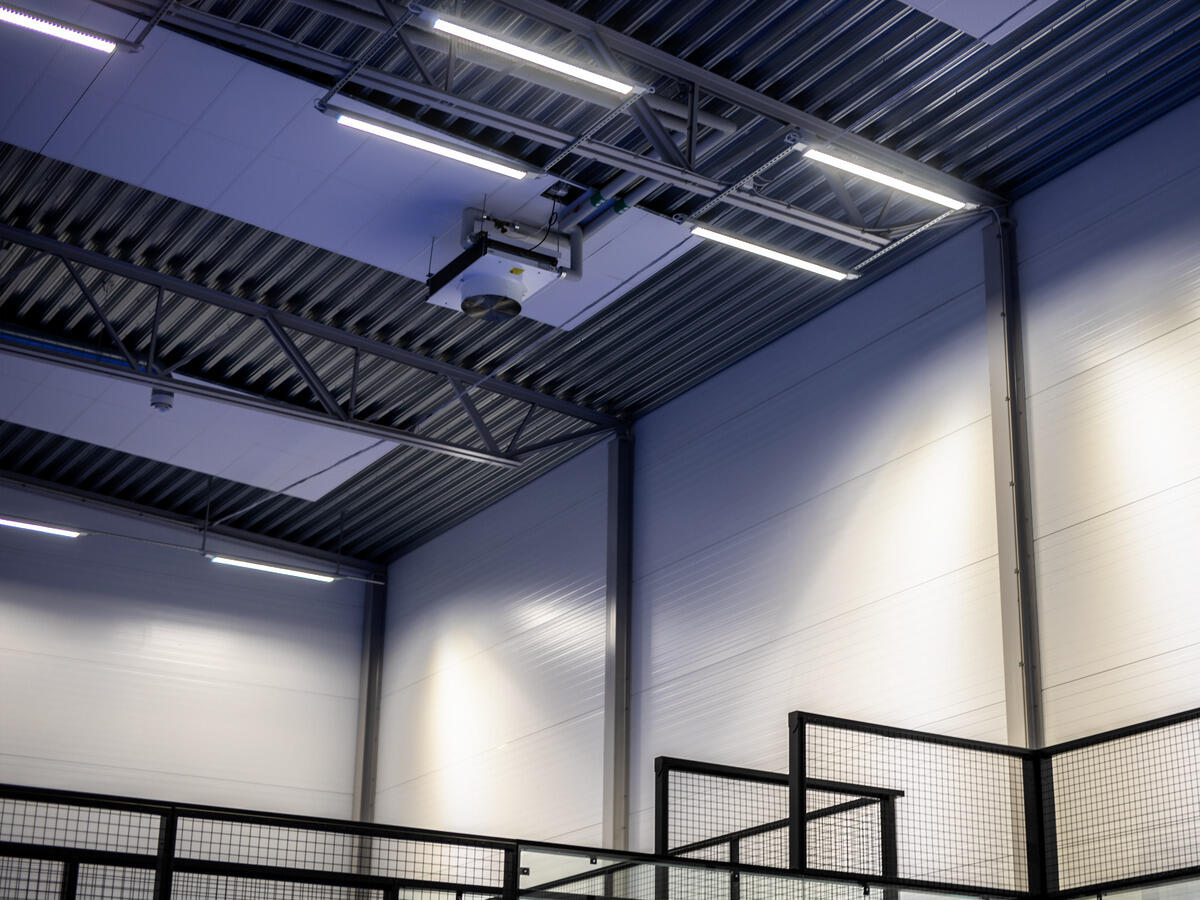

Sportsarmatur med asymmetrisk lysbillede optimalt til f.eks. padelhaller. Trykklemmer på begge sider til installation uden at åbne armaturet. Styres via On/Off eller DALI/Push. On/Off kan justeres til lavere lysmængde og effekt via DIP-switch Power. DALI muliggør styring af hver enkelt armatur. Flere monteringssæt: armaturskinne, tæt på loft, væg eller wirer. Med beskyttelsesgitter opfylder armaturet bolltest i henhold til VDE 0710-13, bestilles separat. Justerbart lofts- og vægbeslag som tilbehør.

GTIN	Variant navn	Armatur lumen (lm)	Styringsteknik
7392971144047	Indline Sport IP23 XL Asym 840 DALI	17300	Tryk 230V, DALI 2
7392971143965	Indline Sport IP23 L Asym 840 DALI	10500	Tryk 230V, DALI 2
7392971144009	Indline Sport IP23 XL Asym 840	17200	DIP-Switch Power, OnOff
7392971145808	Indline Sport IP23 XXL Asym 840	25400	OnOff, DIP-Switch Power
7392971145815	Indline Sport IP23 XXL Asym 840 DALI	25400	Tryk 230V, DALI 2

Grundlæggende: GTIN 7392971144047

Variant navn Indline Sport IP23 XL Asym 840 DALI

Garanti 5 år
Lystekniske data: Armatur lumen (lm) 17300

Lyskilde LED

Lyskilde inkluderet Ja

Udskiftelighed Replaceable LED by professional, Replaceable Control gear by professional

Lysfarve Hvid

Farvetemperatur (K) 4000

Farvegengivelse (Ra) >80

Farvetolerance (SDCM) 3

Lysstyrke (cd) 12550

Spredningsvinkel (°) 65

Lysspredning Asymmetrisk

Lysfordeling Middelstrålende

Antal lyskilder (stk) 1

Antal LED (stk) 165

Levetid L80 100 000h Ta 25°C

Nominel levetid (h) 100000

Vedligeholdt lumen 50 000h L92

Vedligeholdt lumen 100 000h L80

LLMF @ 50 000h 0,92

LLMF @ 100 000h 0,8

Levetid drivere 100 000h/10%

Flimmer (PstLM) 0,1

Stroboskopisk effekt (SVM) 0,1
Tekniske data: Justerbar Nej

Spænding (type) AC

Spændingsinterval (V) 220...240

Nominel spænding (V) 230

Netfrekvens (Hz) 50, 60

Effekt armatur (W) 113

Systemeffekt (W) 113

Effektivitet armatur (lm/W) 153

Effektivitet system (lm/W) 153

Indgåend lyskilde energieffektivitetsklasse (EU) 2019/2015 C
Drift og tilslutning: Dæmpbar Ja

Styringsteknik Tryk 230V, DALI 2

Driver inkluderet Ja

Driver model Konstant strøm

Drivertype Indbygget

Driver Producent Osram

Tilslutning (type) Trykklemme

Tilslutning (mm2) 5x0,5-2,5

Sløjfning Ja

Trækaflastning Ja

Effektfaktor λ 0,98

Virkningsgrad (%) 95

THD (%) 8

Konstantstrøm (mA) 700

Driftstemperaturområde Ta (° C) -25…+50

Maks. Tc (° C) 85

Dæmpningsteknik sekundærside AM

Sikring B10 (stk) 15

Sikring B16 (stk) 30

Sikring C10 (stk) 19

Sikring C16 (stk) 31
Farve og materiale: Materialer Metal, Plade, PMMA

Farve Aluzink

Farve armaturring Hvid

Farvekode armaturring (RAL) 9016

Halogenfri Ja
Mål og installation: Driftsmiljø Indendørs / fugtige rum

IP-klasse 23

Beskyttelsesklasse I

Montering Påbygning, Linmontage

Fastgørelse Skruemontering, Krog

Godkendelsesmærkning CE, a Hide-a-lite Choice

Glødetrådtest IEC 695-2-1 (°C) 650

Længde (mm) 1800

Bredde (mm) 122

Højde (mm) 70

Vægt (kg) 5,12
