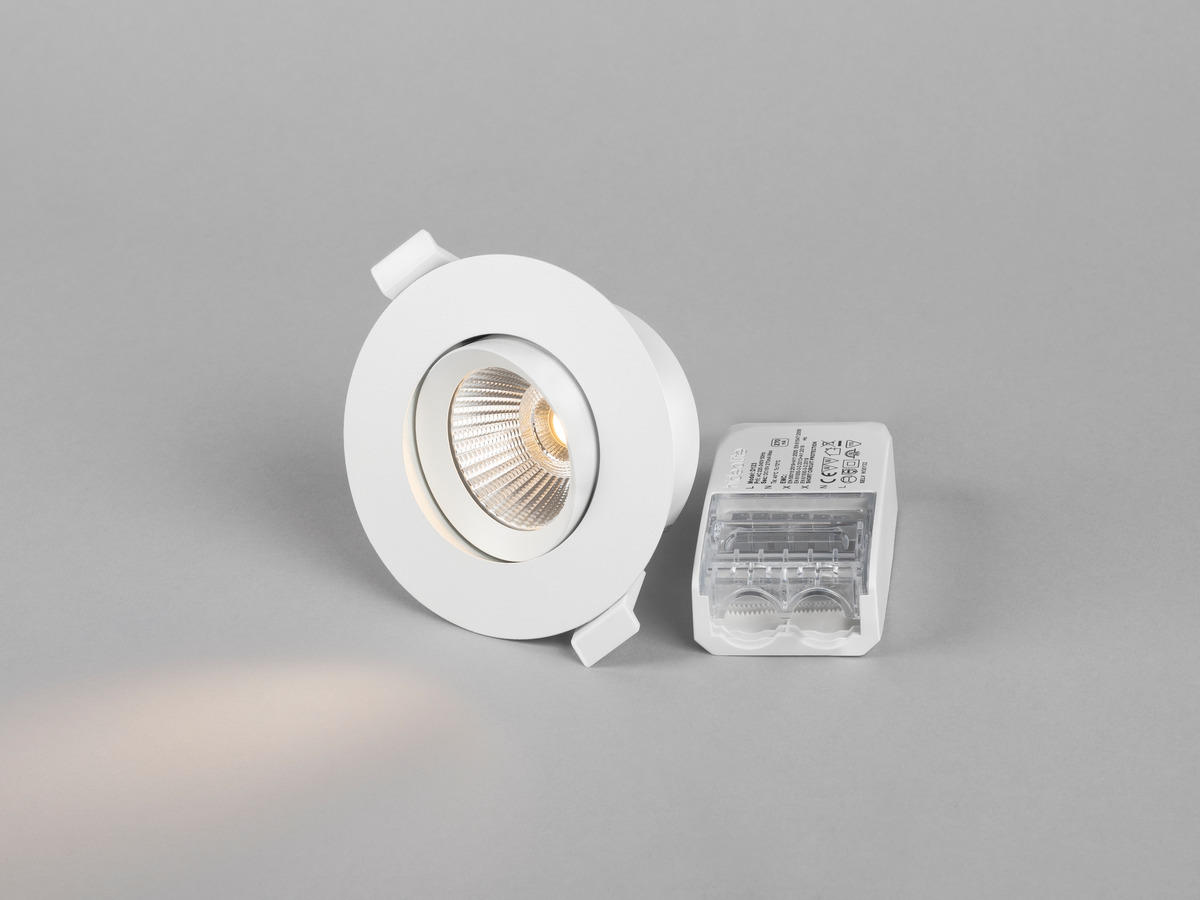

Optic G2 Quick ISO

Lågbyggande, passar perfekt för glespanel 28mm med 13mm gips
Godkänd för montage direkt mot isolering
Kan monteras både inom- och utomhus
Lista på rekommenderade dimrar, se www.hidealite.se
Utbytbart LED och drivdon
Levereras komplett med fasdimringsbart drivdon med kombinerat lock för kabel eller flexslang 16mm

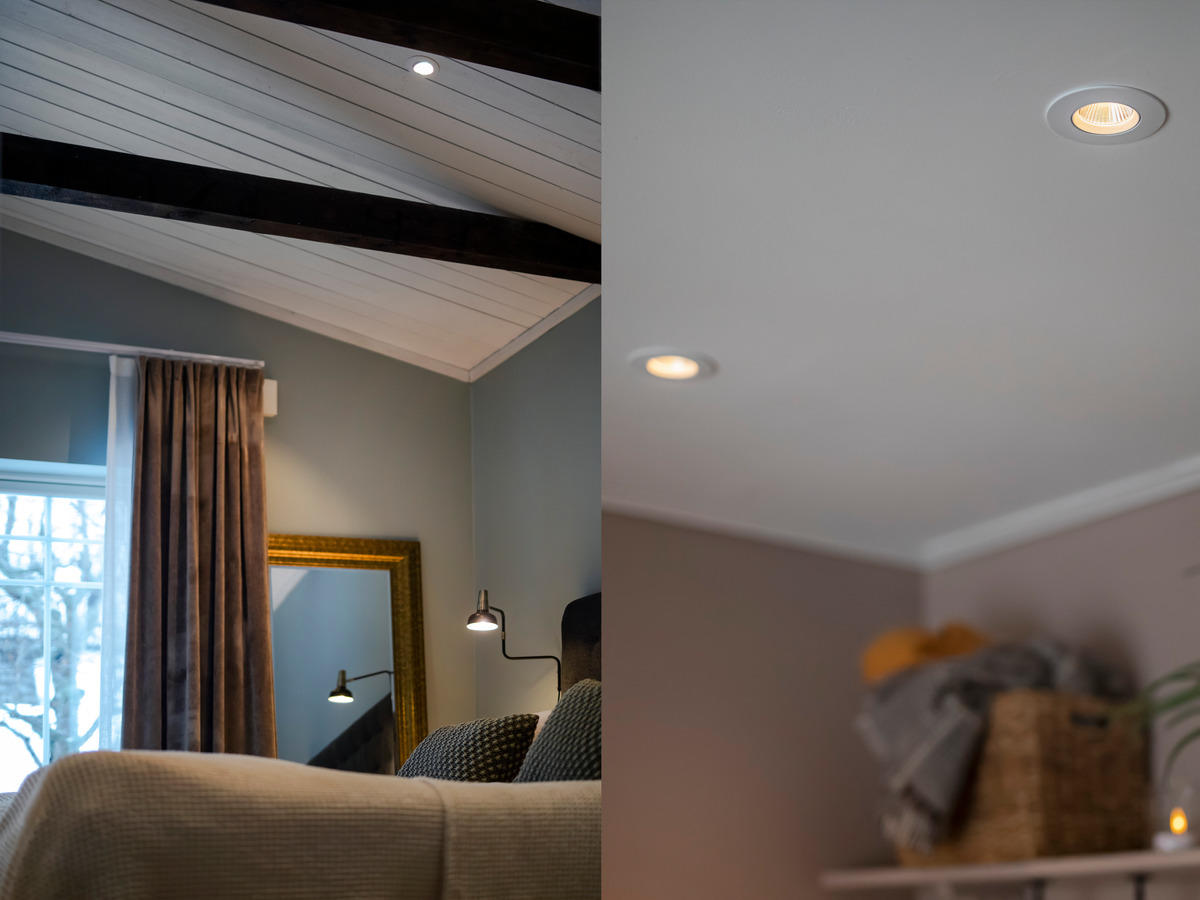

Downlight byggd för en hållbar framtid – via ett modulsystem kan du enkelt plocka isär armaturen och spara tid när den ska tas om hand. Lågbyggande, anpassad för montage i glespanel 28mm och direkt mot isolering. Modern LED- och reflektorteknik med väl avbländad ljusbild och högt ljusflöde. Tiltbar 30°, vilket även gör den till det perfekta valet för vinklade tak. Mycket god färgåtergivning, Ra>95. Drivdon med lock som verktygslöst anpassas för kabel eller flexslang 16mm. 3-polig snabbplint för vidarekoppling samt dragavlastning. Armaturen är dimbar med de vanligaste dimrarna på marknaden.

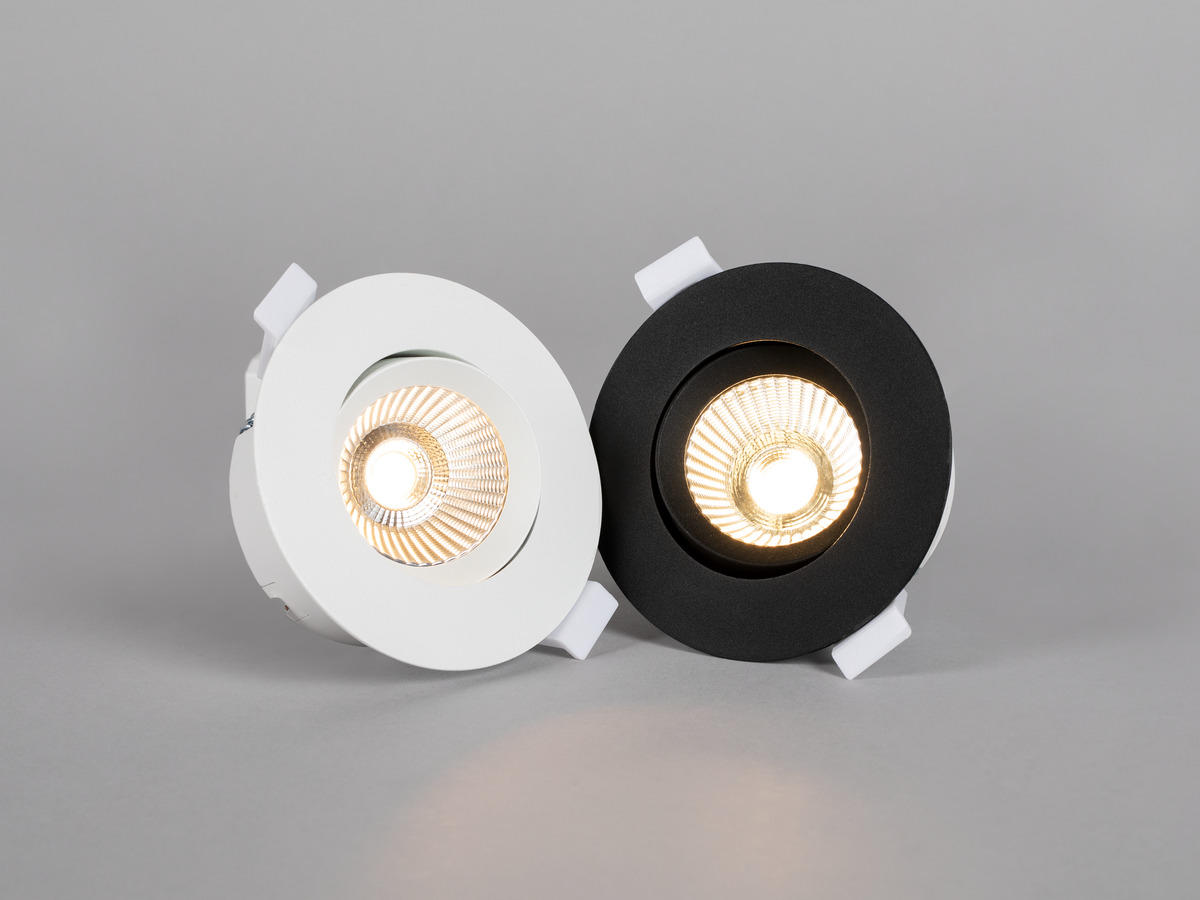

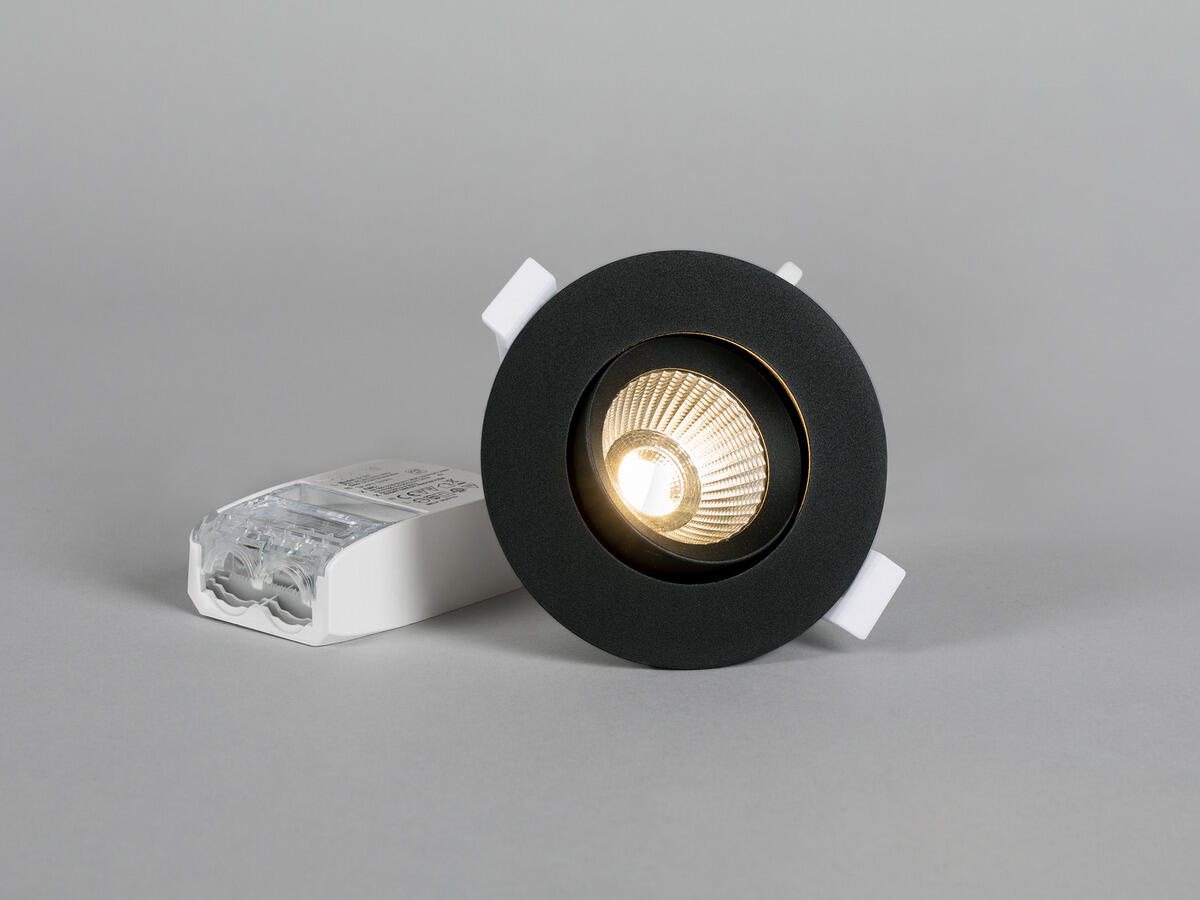

E-nummer	Variantnamn	Färg	Färgtemperatur (K)	Armaturlumen (lm)
7475853	Optic G2 Quick ISO Vit Tune	Vit	3000	350
7475854	Optic G2 Quick ISO Vit 2700K	Vit	2700	470
7475855	Optic G2 Quick ISO Vit 3000K	Vit	3000	500
7475856	Optic G2 Quick ISO Vit 4000K	Vit	4000	530
7475857	Optic G2 Quick ISO Svart Tune	Svart	3000	350
7475858	Optic G2 Quick ISO Svart 2700K	Svart	2700	470
7475859	Optic G2 Quick ISO Svart 3000K	Svart	3000	500
7475860	Optic G2 Quick ISO Svart 4000K	Svart	4000	530

Beskrivning: E-nummer 7475853

Ersätter 7469831

Variantnamn Optic G2 Quick ISO Vit Tune

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 350

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Utbytbar LED av proffs, Utbytbart drivdon av proffs

Ljusfärg Tune

Färgtemperatur (K) 3000

Intervall färgtemperatur (K) Tune 2000-3000

Färgåtergivning (Ra) >95

Färgtolerans (SDCM) 3

Ljusstyrka (cd) 550

Spridningsvinkel (°) 36

Ljusspridning Symmetrisk

Ljusfördelning Direkt

Antal ljuskällor (st) 1

Antal LED (st) 1

Livslängd L80 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L91

Bibehållet ljusflöde 75 000h L83

Bibehållet ljusflöde 100 000h L82

LLMF @ 50 000h 0,91

LLMF @ 100 000h 0,82

Livslängd drivdon 50 000h/10%

Flimmer (PstLM) 0,006

Stroboskopisk effekt (SVM) 0,021
Teknisk data: Riktbar Ja

Tiltbar (°) 30

Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60

Effekt LED (W) 4,8

Effekt Armatur (W) 6

Systemeffekt (W) 6

Effektivitet armatur (lm/W) 58

Effektivitet system lm/W 58

Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 F
Drift och anslutning: Dimbar Ja

Styrning Fasdimring (bakkant)

Drivdon ingår Ja

Drivdonsmodell Konstantström

Drivdonstyp Friliggande

Drivdon Tillverkare Hide-a-lite

Anslutning (typ) Snabbplint

Anslutning (mm2) 3x0,5-1,5

Vidarekoppling Ja

Dragavlastning Ja

Effektfaktor λ 0,95

Verkningsgrad (%) 78

Effektförlust (W) 1,2

Läckström (mA) 0,05

THD (%) 20

Konstantström (mA) 270

Driftstemperaturområde -20…+40

Max. Tc (°C) 85

Dimteknik sekundärsida AM

Minnesfunktion vid spänningsbortfall Nej

Startström (max/tid) 2,5A 30µs

Avsäkring B10 (st) 68

Avsäkring B16 (st) 109

Avsäkring C10 (st) 114

Avsäkring C16 (st) 182
Färg och material: Material Aluminium

Färg Vit

Färgkod (RAL) 9016

Halogenfri Ja

Miljöbedömning Byggvarubedömningen, EPD
Mått och installation: Driftsmiljö Inomhus / badrum (tak område 1), Utomhus

IP-klass 44

Skyddsklass II

Montage Infällt

Infästning Montagefjäder

Taktjocklek Intervall (mm) 3-26

Brandsäkerhetsmärkning Godkänd för montage mot isolering

Godkännandemärkning CE, SELV, a Hide-a-lite Choice

Höjd (mm) 41

Diameter (mm) 95

Vikt (kg) 0,26

Min. inbyggnadsmått (mm) 170x120x38

Höjd infälld del (mm) 38

Höjd utvändig del (mm) 3

Håltagning Ø (mm) 73-85

Reservdelar

Har du behov av reservdelar, kontakta vår kundsupport

LED-Modul Optic G2 Tune X254
Drivdon D123 FDIM 270mA X258
