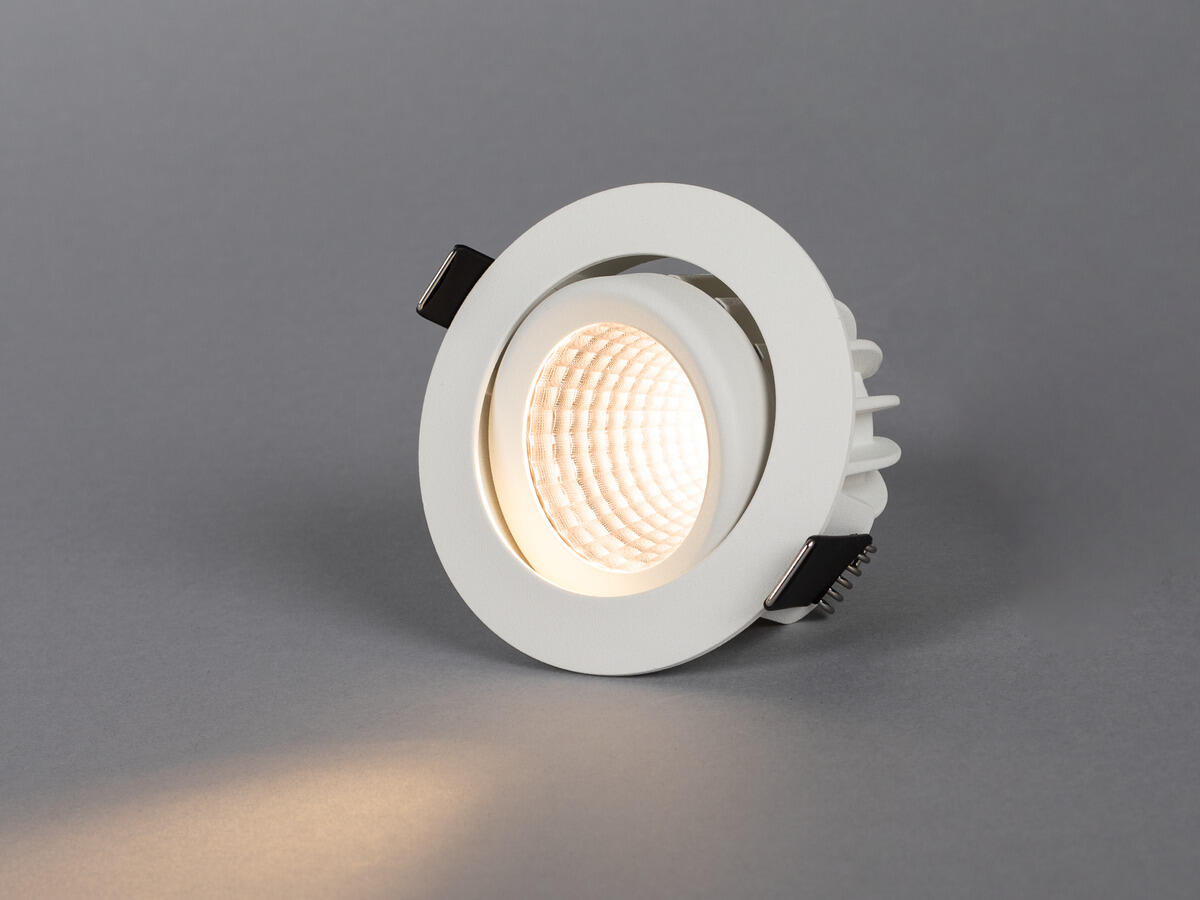

Optic XL Tilt

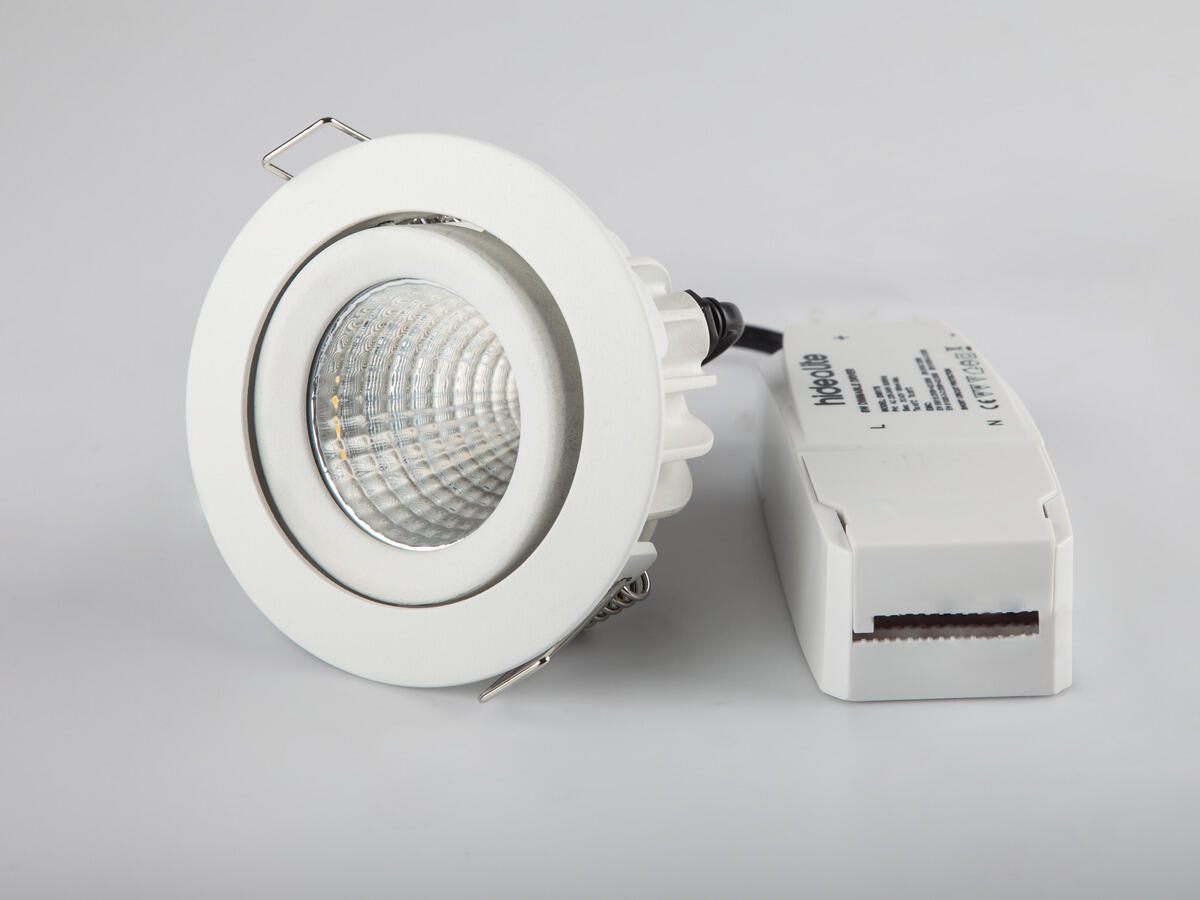

Kraftfull och tiltbar armatur för höga takhöjder, reflektorteknik med en spridning på 36° och högt ljusutbyte. Distinkt och väl avbländad ljusbild med mycket god färgåtergivning, Ra>90. En lättinstallerad och lågbyggande armatur komplett med fasdimringsbart drivdon och direkt 230V-anslutning. Snabbplintar för vidarekoppling samt skruvfri dragavlastning. Levereras komplett med drivdon för DALI eller fasdimring.
Finns i en färg

Varianter

E-nummer Variantnamn Färgtemperatur (K) Armaturlumen (lm) Styrning
Optic XL Tilt Tune DALI 7469845 Optic XL Tilt Tune DALI 3000 740 DALI
Optic XL Tilt 2700K DALI 7469846 Optic XL Tilt 2700K DALI 2700 910 DALI
Optic XL Tilt 3000K DALI 7469847 Optic XL Tilt 3000K DALI 3000 940 DALI
Optic XL Tilt Tune 7470483 Optic XL Tilt Tune 3000 740 Fasdimring (bakkant), Fasdimring (framkant)
Optic XL Tilt 2700K 7470484 Optic XL Tilt 2700K 2700 910 Fasdimring (bakkant), Fasdimring (framkant)
Optic XL Tilt 3000K 7470485 Optic XL Tilt 3000K 3000 940 Fasdimring (bakkant), Fasdimring (framkant)
Optic XL Tilt 4000K 7470583 Optic XL Tilt 4000K 4000 1025 Fasdimring (bakkant), Fasdimring (framkant)

Optic XL Tilt Tune DALI A+

Beskrivning
E-nummer 7469845
Variantnamn Optic XL Tilt Tune DALI
Garanti 5 år
Ljusteknisk data
Ljuskälla LED
Ljuskälla ingår (typ) LED ej utbytbar
Ljusfärg Tune
Färgtemperatur (K) 3000
Intervall färgtemperatur (K) 2000-3000
Färgåtergivning (Ra) >90
Färgtolerans (SDCM) 3
Ljusstyrka (cd) 1900
Armaturlumen (lm) 740
Spridningsvinkel (°) 36
Ljusspridning Symmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Antal LED (st) 1
Livslängd L70 B10 75 000h Ta 40°C
Nominell livslängd (h) 75000
Livslängd drivdon 50 000h/10%
Teknisk data
Riktbar Ja
Tiltbar (°) 20
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50, 60
Effekt LED (W) 12,5
Effekt Armatur (W) 15
Systemeffekt (W) 15
Effektivitet LED (lm/W) 84
Effektivitet armatur (lm/W) 49
Effektivitet system lm/W 49
Energieffektivitetsklass A+
Drift och anslutning
Drivdon ingår Ja
Drivdonsmodell Konstantström
Drivdonstyp Friliggande
Anslutning (typ) Snabbplint
Anslutning (mm2) 4x0,5-2,5
Vidarekoppling Ja
Dragavlastning Ja
Driftstemperaturområde -20…+40
Max. Tc (°C) 85
Dimbar Ja
Styrning DALI
Avsäkring B10 (st) 27
Avsäkring B16 (st) 43
Avsäkring C10 (st) 45
Avsäkring C16 (st) 72
Färg och material
Material Gjuten, Aluminium
Färg Vit
Färgkod (RAL) 9016
Miljöbedömning SundaHus, Byggvarubedömningen
Mått och installation
Driftsmiljö Inomhus / våta utrymmen
IP-klass 44
Montage Infällt
Infästning Montagefjäder
Taktjocklek Intervall (mm) 3-26
Brandsäkerhetsmärkning Ej i isolering utan skyddskåpa
Skyddskåpa 7466700, 7466701, 7466702
Godkännandemärkning CE, SELV
Skyddsklass II
Höjd (mm) 66
Diameter (mm) 95
Vikt (kg) 0,34
Min. inbyggnadsmått (mm) 300x200x60
Min. luftvolym (cm3) 3600
Höjd infälld del (mm) 61
Höjd utvändig del (mm) 5
Min. håltagning (Ø mm) 83
Max. håltagning(Ø mm) 83
