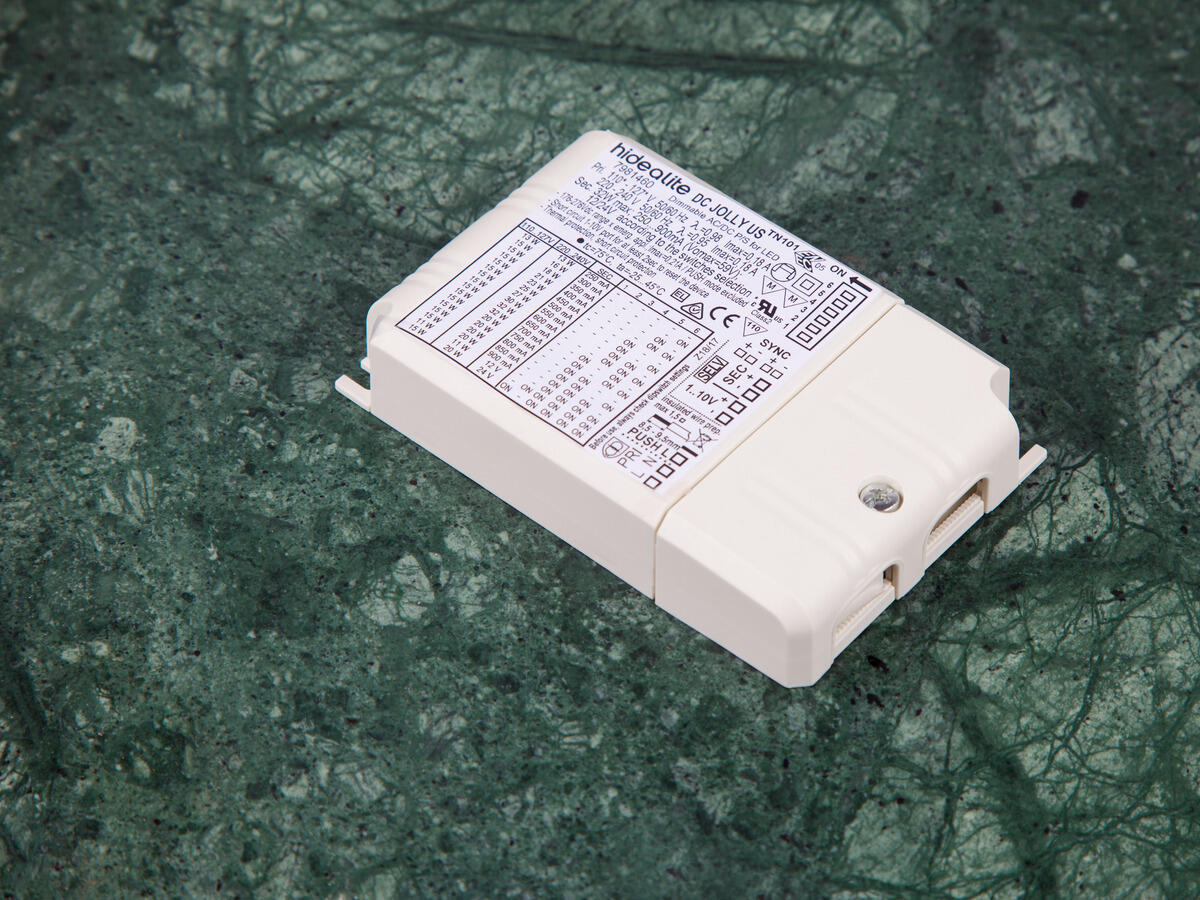

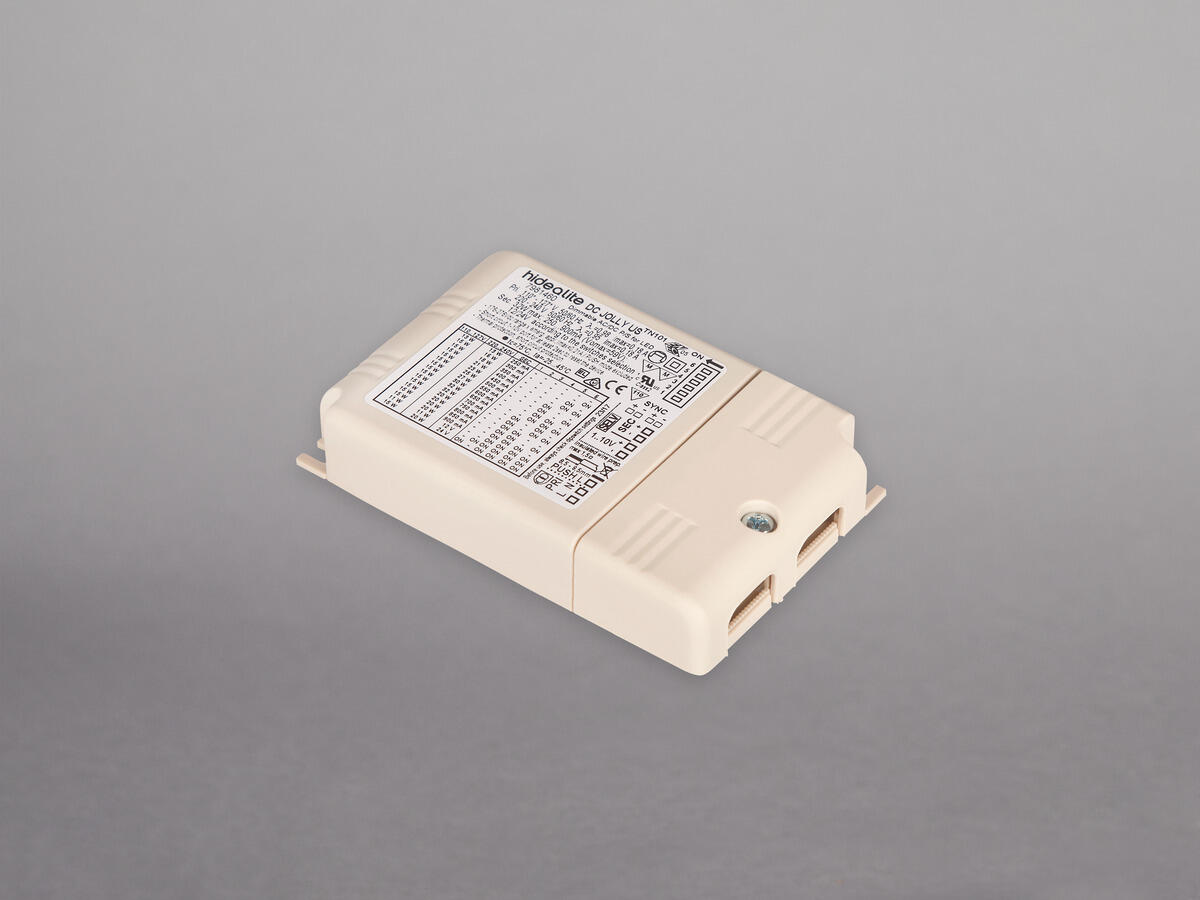

Jolly US 32

Allt-i-ett-konverter med inbyggd PWM-dimmer
Synka flera Jollys för att utöka din installation
Enkel inställning av strömstyrka
Dimring via fas-push och 1-10V
Mått (lxbxh): 103x67x21mm

Allt-i-ett-konverter för LED med inbyggd PWM-dimmer. Klarar med en enkel inställning av att driva och ljusreglera de flesta typer av LED-ljuskällor, både konstantspänning DC (12 och 24V) och konstantström DC (250-900mA, i intervall på 50mA). 1-10st enheter kan länkas och styras från ett eller flera ställen via återfjädrande tryckknapp, via potentiometer, 1-10V eller bus-/KNX-system via aktor. Levereras med synkkabel 15cm.

Beskrivning: E-nummer 7981460

Ersätter 7452519

Variantnamn Jolly US 32

Garanti 5 år
Ljusteknisk data: Livslängd drivdon 50 000h/5%

Flimmer (PstLM) 0,006

Stroboskopisk effekt (SVM) 0,008
Teknisk data: Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60
Drift och anslutning: Dimbar Ja

Styrning 1-10V, Push 230V, Potentiometer

Drivdonsmodell Konstantström, Konstantspänning

Drivdonstyp Friliggande

Anslutning (typ) Snabbplint

Anslutning (mm2) 2x0,75-1,5

Vidarekoppling Ja

Dragavlastning Ja

Anslutning sekundär (typ) Snabbplint

Sekundär anslutning (mm2) 2x0,75-1,5

Sekundära utgångar (par) 1

Utgångsspänning Intervall (V) 2-53

Effektfaktor λ 0,9

Läckström (mA) 0,5

Effekt intervall (W) 350mA 0-18W (10-53V) 500mA 0-25W (2-50V) 700mA 0-32W (2-46V) 12V 0-11W 24V 0-20W

Konstantström (mA) 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900

Driftstemperaturområde -25…+45

Max. Tc (°C) 75

Minnesfunktion vid spänningsbortfall Ja

Skydd mot Kortslutning, Överbelastning, Överhettning 110°C

Avsäkring B10 (st) 31

Avsäkring B16 (st) 50

Avsäkring C10 (st) 52

Avsäkring C16 (st) 85
Färg och material: Material Plast

Färg Vit
Mått och installation: Driftsmiljö Inomhus / torra utrymmen

IP-klass 20

Skyddsklass II

Montage Infällt, Utanpåliggande

Brandsäkerhetsmärkning MM-märke

Godkännandemärkning CE, Kema Keur, ENEC 05

Glödtrådstest IEC 695-2-1 (°C) 850

Längd (mm) 103

Bredd (mm) 67

Höjd (mm) 21

Vikt (kg) 0,12

Håltagning Ø (mm) 72

Jolly Maxi US

Jolly Maxi är en LED-konverter som ger dig full kontroll över din belysning. Med en enkel inställning kan den skräddarsy ljusscenarier och driva de flesta typer av LED-ljuskällor med konstantström DC, från 350 mA till 1050 mA, och ljusregleramellan 0-100%. Den inbyggda dimmerfunktionen ger ett flimmerfritt ljus. Casambi-varianten har även en push-ingång för återfjädrande strömbrytare. Med Jolly Maxi US och Jolly Maxi US DALI kan du länka samman upp till 10 enheter och styra dem från ett eller flera ställen via återfjädrande tryckknapp, potentiometer, 1-10V eller via bus-/KNX-system via aktor. En praktisk minnesfunktion gör att enheten tänds med det senast inställda värdet efter ett eventuellt spänningsbortfall, även via tryckknapp.

Jolly MD

Allt-i-ett-konverter som kan ljusregleras med vanlig dimmer på 230V-sidan, alternativt med inbyggd PWM-dimmer via återfjädrande tryckknapp. Klarar med en enkel inställning av att driva och ljusreglera de flesta typer av LED-ljuskällor, konstantspänning DC (12, 24 och 28V) och konstantström DC (350, 500, 550, 700 och 750 mA). 1-10st enheter länkas och styras tillsammans. Jolly MD har minnesfunktion och tänder upp efter senast inställda värde efter spänningsbortfall. Levereras med synkkabel 15cm.

Jolly DIN

Allt-i-ett-konverter för LED med inbyggd PWM-dimmer för enkel installation direkt på DIN-skena vid stora projekt och små renoveringar. Klarar med en enkel inställning av att driva och ljusreglera de flesta typer av LED-ljuskällor för konstantström DC (200mA till 800mA i steg om 50mA). 1-10st enheter kan länkas och styras från ett eller flera ställen via återfjädrande tryckknapp, via potentiometer, 1-10V eller bus-/KNX-system via aktor. Levereras med synkkabel 15cm.

Jolly US 32

Jolly US 32

Tillbehör

Jolly Synkkabel 1,5m

D-Box

Q-Box

Kopplingsbox 3-vägs

Förlängningskabel 2m Minikontakt 5-pack

Kopplingsbox 6-vägs

Förlängningskabel 5m Minikontakt
