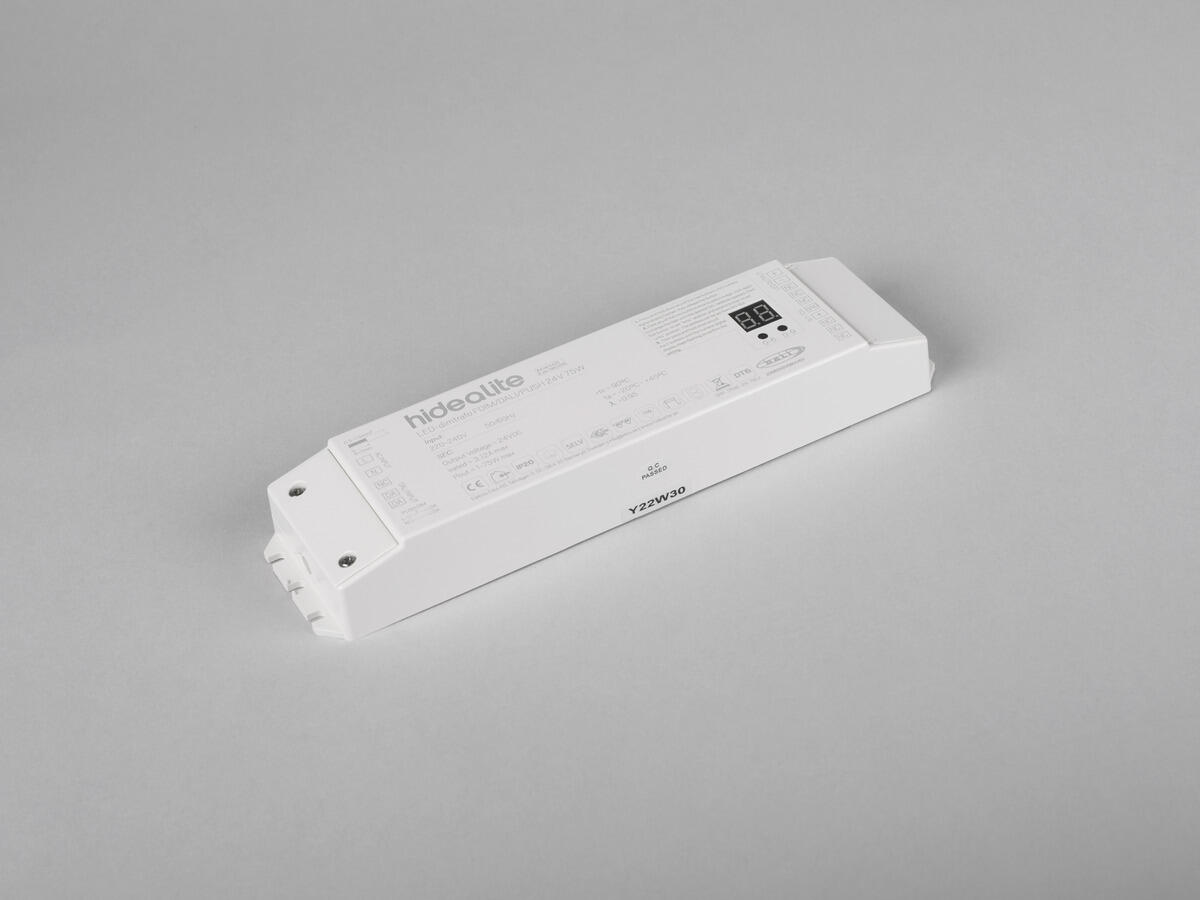

LED-dimtrafo FDIM/DALI/PUSH

Kraftfull dimtrafo för 24V LED-strippar. Perfekt för fasdimring av LEDstrip singelfärg via vriddimmer. Kan även dimras via Push (230V), DALI eller 0/1-10V. Minnesfunktion som tänder upp med senast inställda värde efter spänningsbortfall. Hela effekten kan tas ut via en utgång.

E-nummer	Namn	Styrning
7981877	LED-dimtrafo FDIM/DALI/PUSH 24V 30W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI 2, DALI DT6

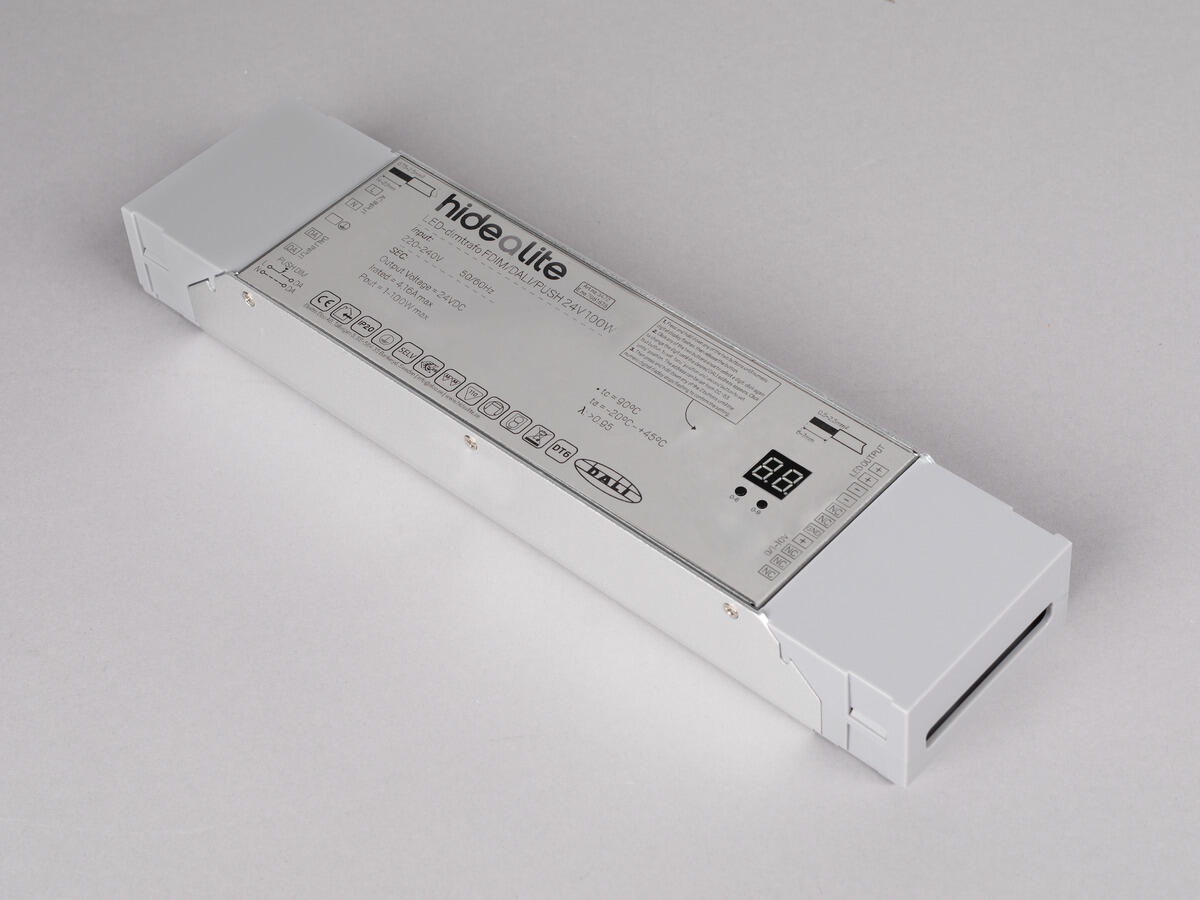

7981878	LED-dimtrafo FDIM/DALI/PUSH 24V 100W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI DT6, DALI 2

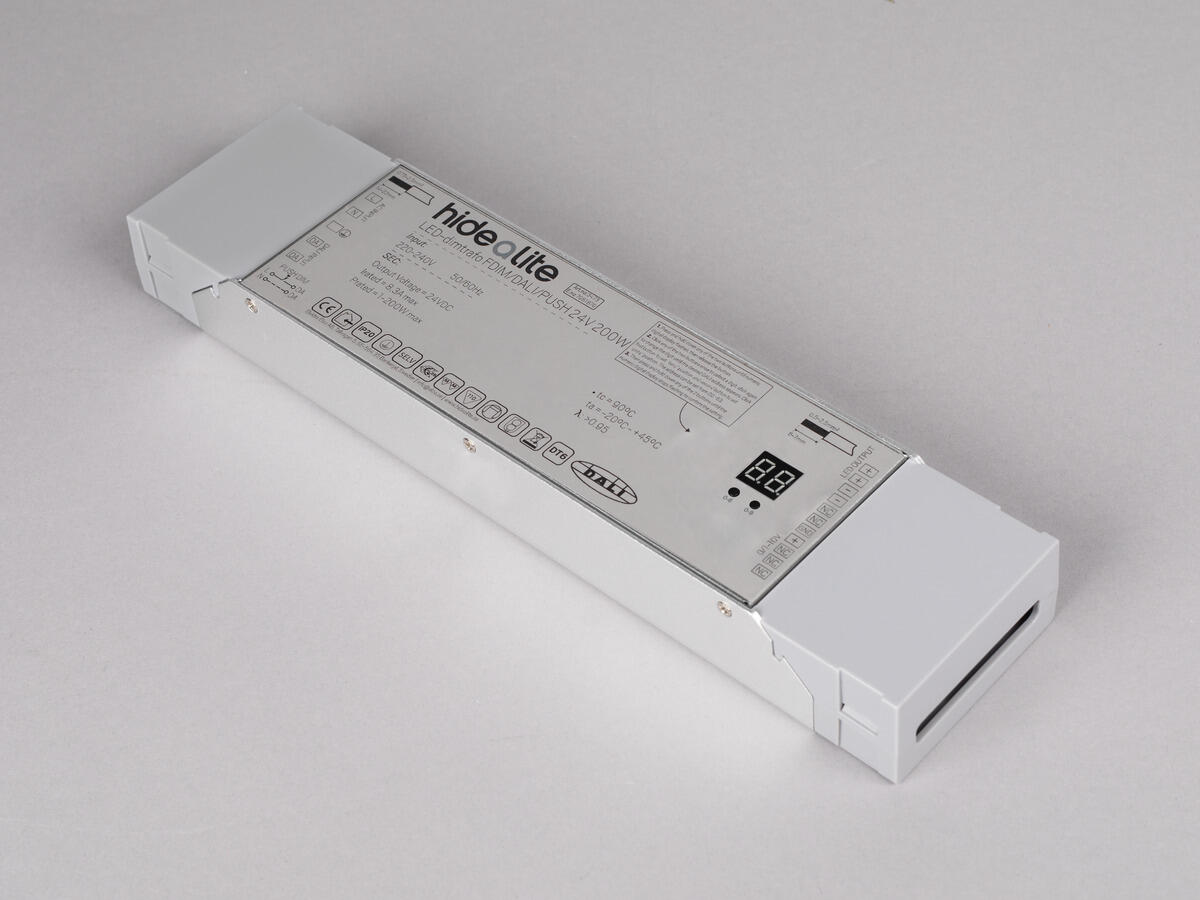

7981879	LED-dimtrafo FDIM/DALI/PUSH 24V 200W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI 2, DALI DT6
7982339	LED-dimtrafo FDIM/DALI/PUSH 24V 75W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI DT6, DALI 2

Visa fler artiklar

Beskrivning: E-nummer 7981877

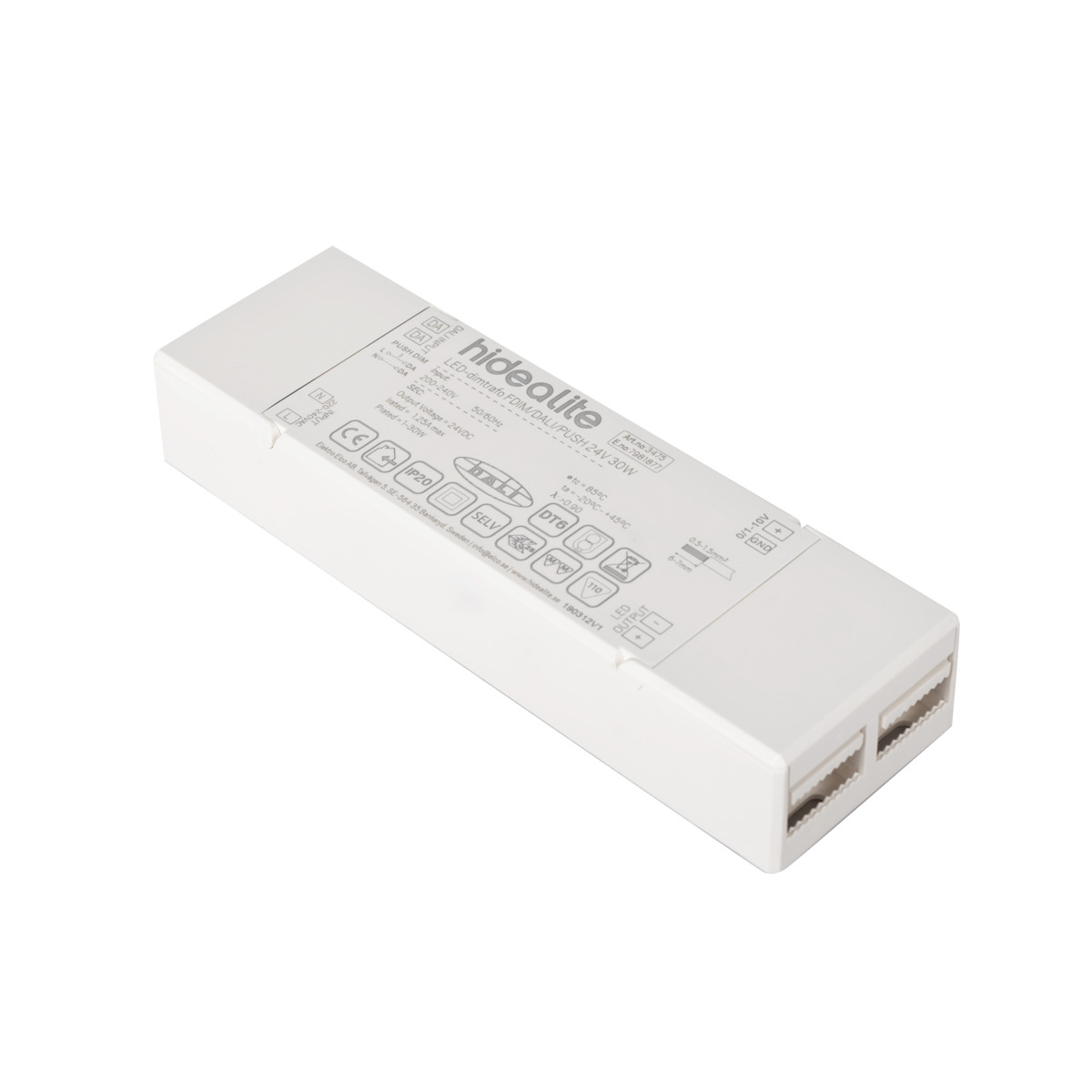

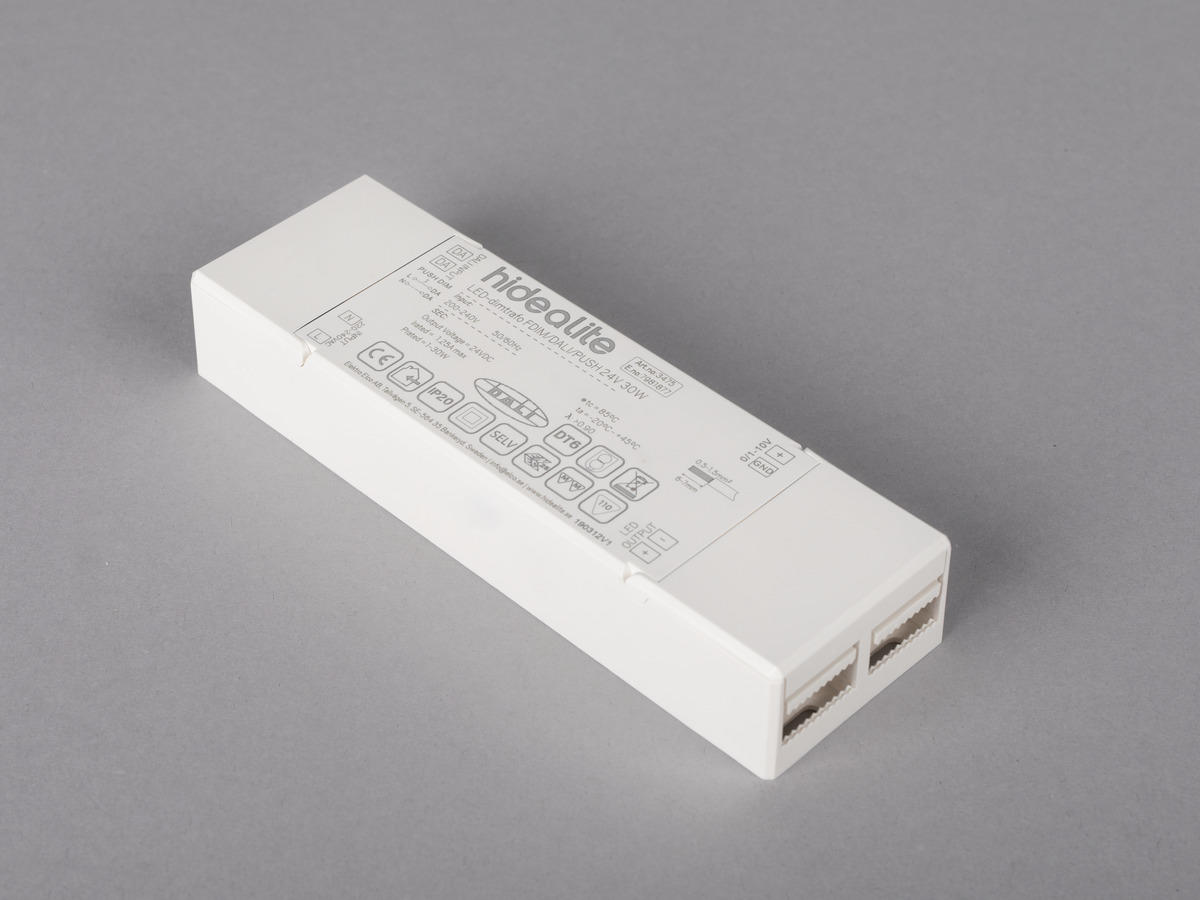

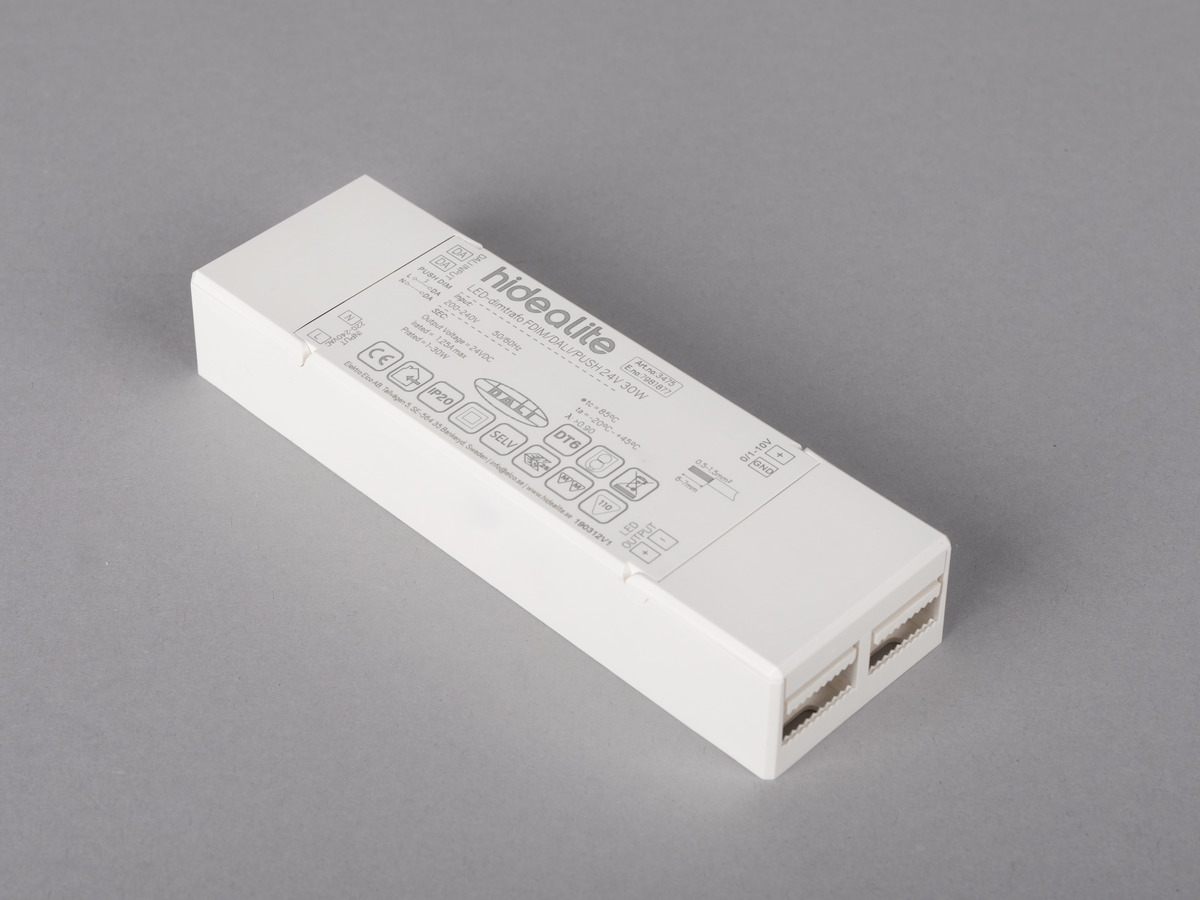

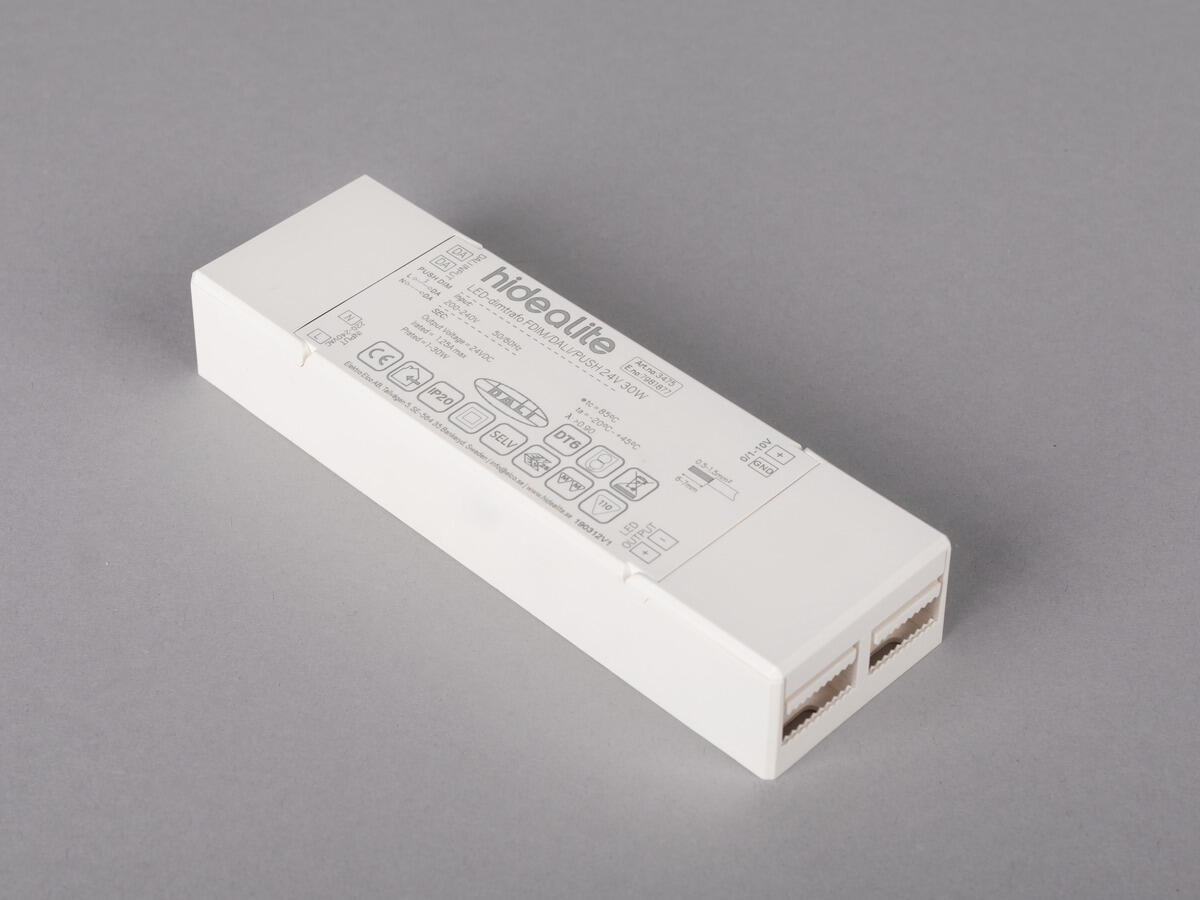

Namn LED-dimtrafo FDIM/DALI/PUSH 24V 30W

Garanti 5 år
Ljusteknisk data: Livslängd drivdon 50 000h/15%
Teknisk data: Riktbar Nej

Spänning (typ) AC

Spänning Intervall (V) 220...260V

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60
Drift och anslutning: Dimbar Ja

Styrning Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI 2, DALI DT6

Drivdonsmodell Konstantspänning

Drivdonstyp Friliggande

Anslutning (typ) Snabbplint

Anslutning (mm2) 2x0,5-2,5

Vidarekoppling Nej

Dragavlastning Ja

Anslutning sekundär (typ) Snabbplint

Sekundär anslutning (mm2) 2x0,5-2,5

Effektfaktor λ 0,95

Verkningsgrad (%) 84

Effekt intervall (W) 1-30

Standbyeffekt 2,5

Ström (A) 1,25

Min. Ta (°C) -25

Max. Ta (°C) 45

Max. Tc (°C) 85

Dimteknik sekundärsida PWM

Frekvens PWM dimring (Hz) >300

Minnesfunktion vid spänningsbortfall Ja

Skydd mot Överhettning 110°C, Överbelastning

Avsäkring B10 (st) 45

Avsäkring B16 (st) 73

Avsäkring C10 (st) 48

Avsäkring C16 (st) 78
Färg och material: Material Metall, Plast

Färg Vit

Miljöbedömning Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / torra utrymmen

IP-klass 20

Skyddsklass II

Montage Utanpåliggande

Infästning Skruvmontage

Brandsäkerhetsmärkning MM-märke

Godkännandemärkning CE, ENEC 25

Glödtrådstest IEC 695-2-1 (°C) 650

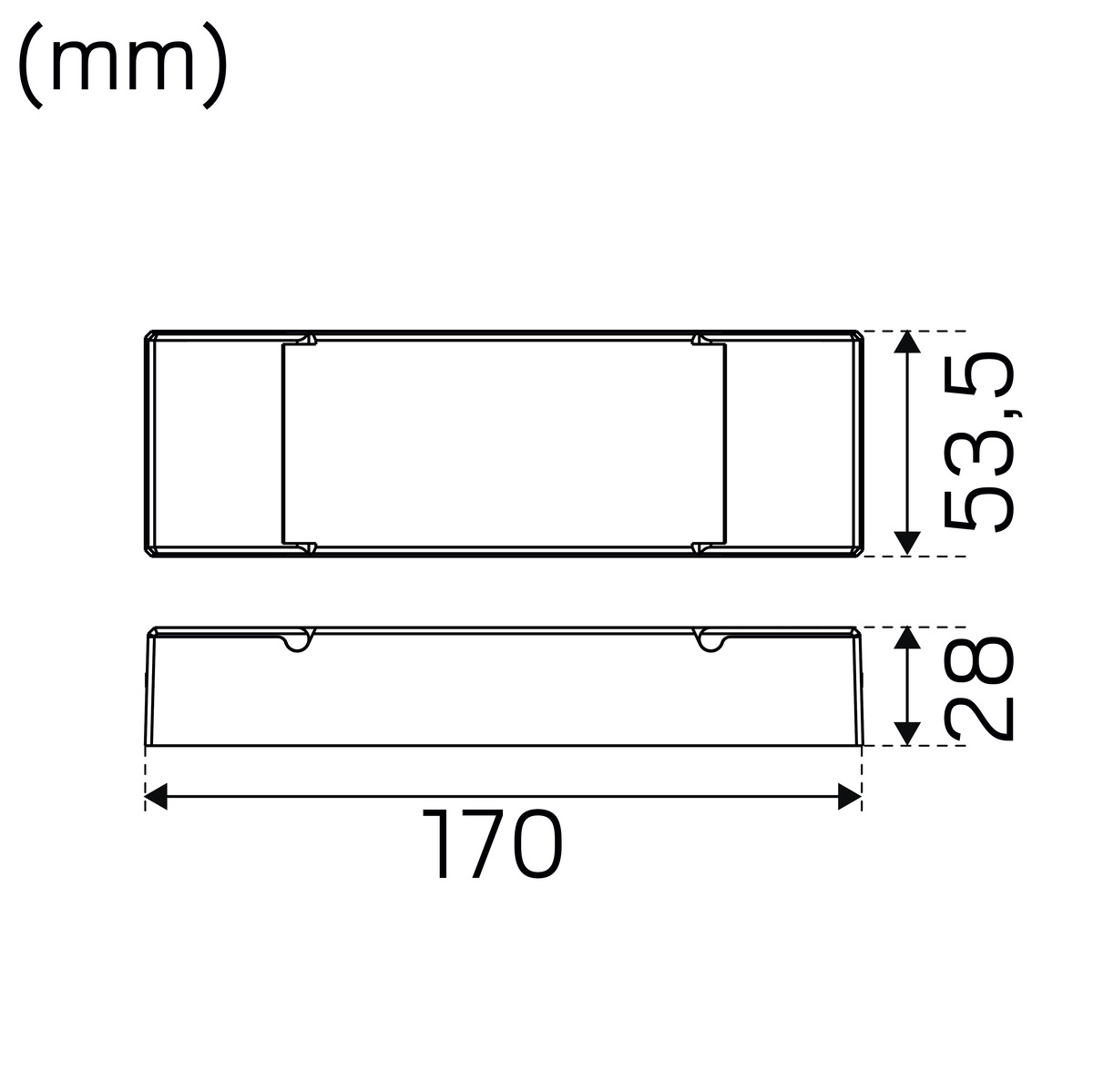

Längd (mm) 170

Bredd (mm) 54

Höjd (mm) 28

Vikt (kg) 0,2

Håltagning Ø (mm) 60mm
