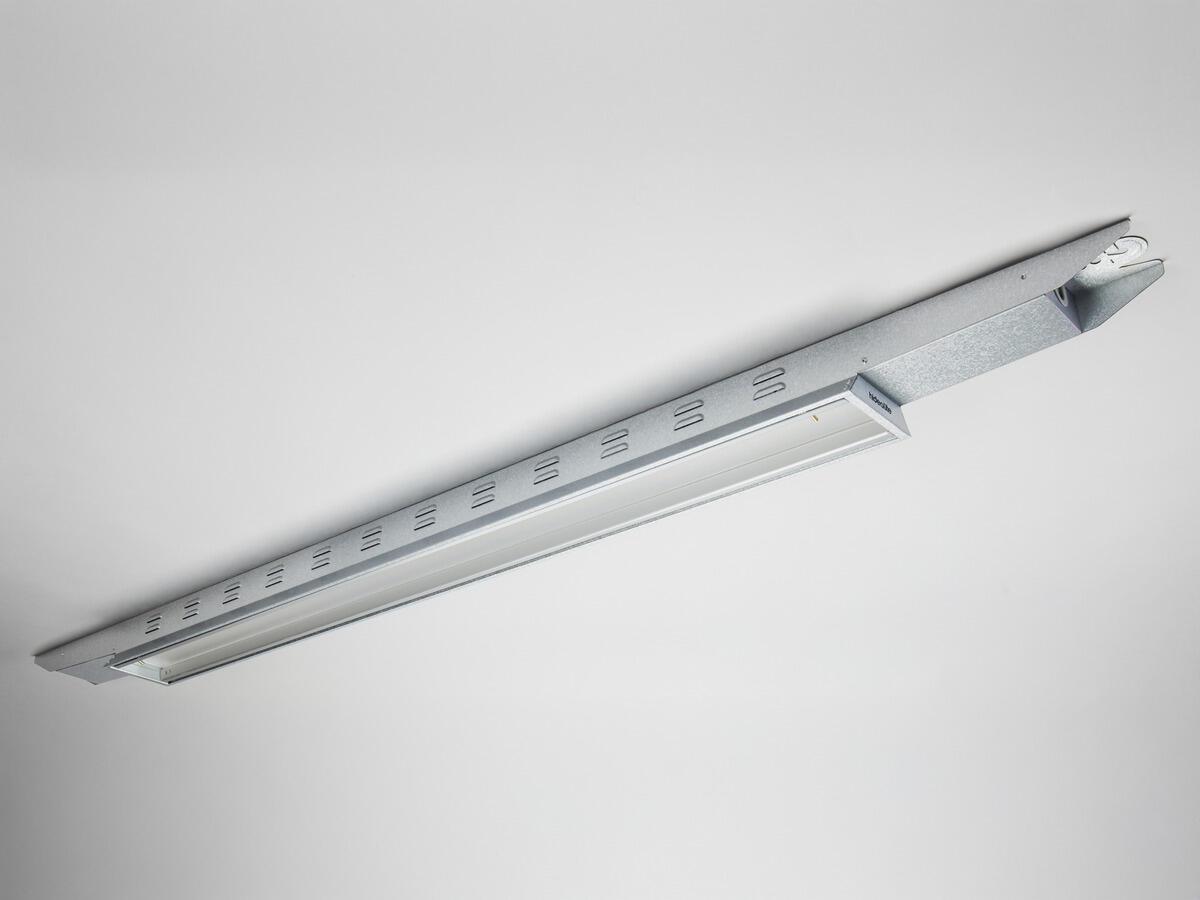

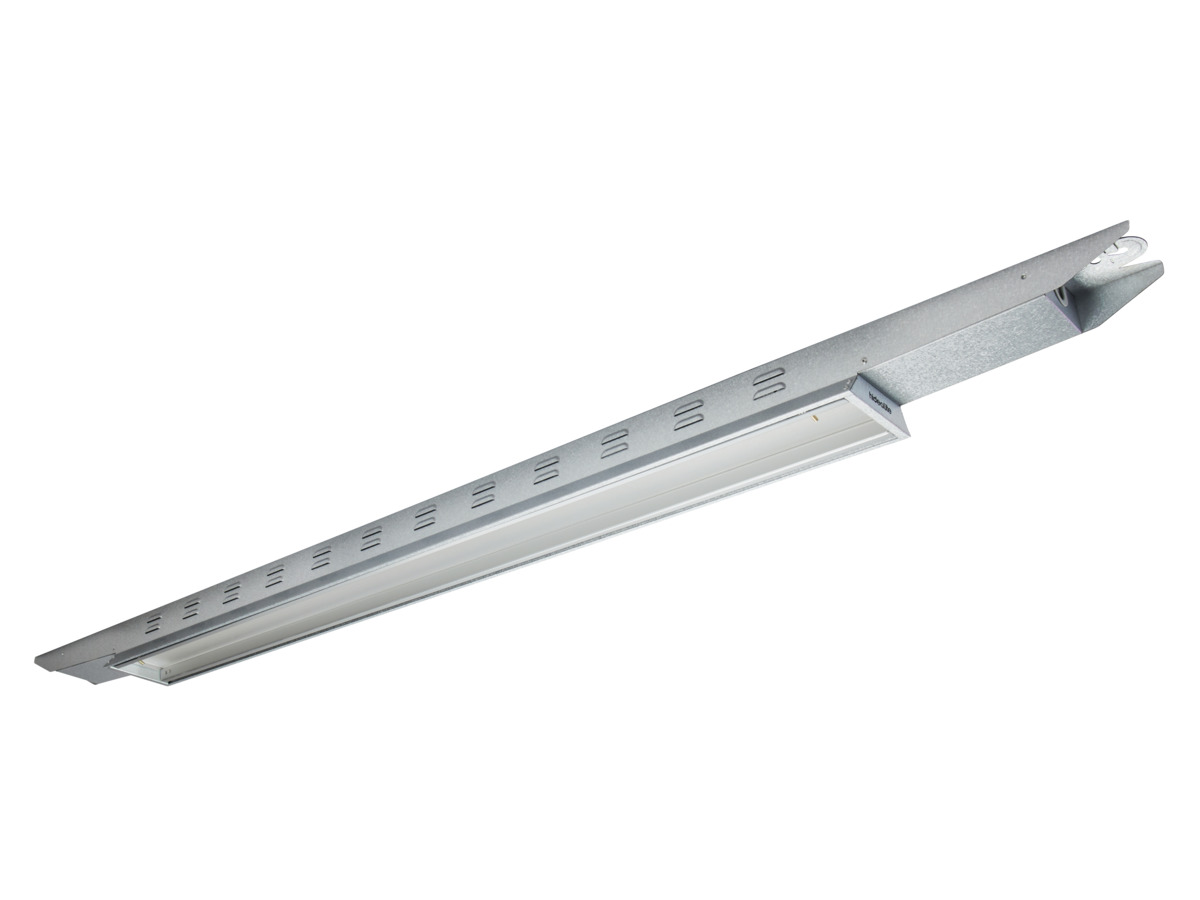

Indline Basic IP23 Indline Basic IP23 L 85° DALI

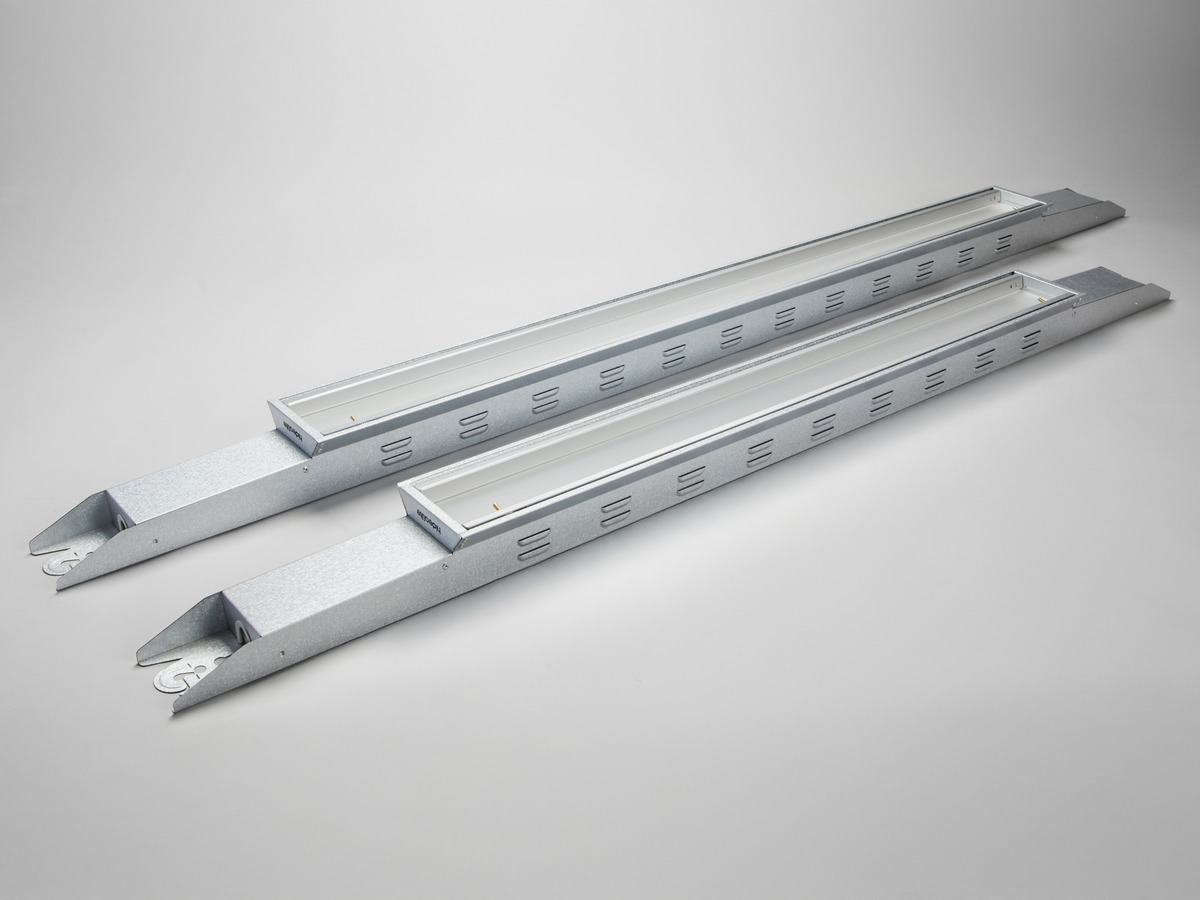

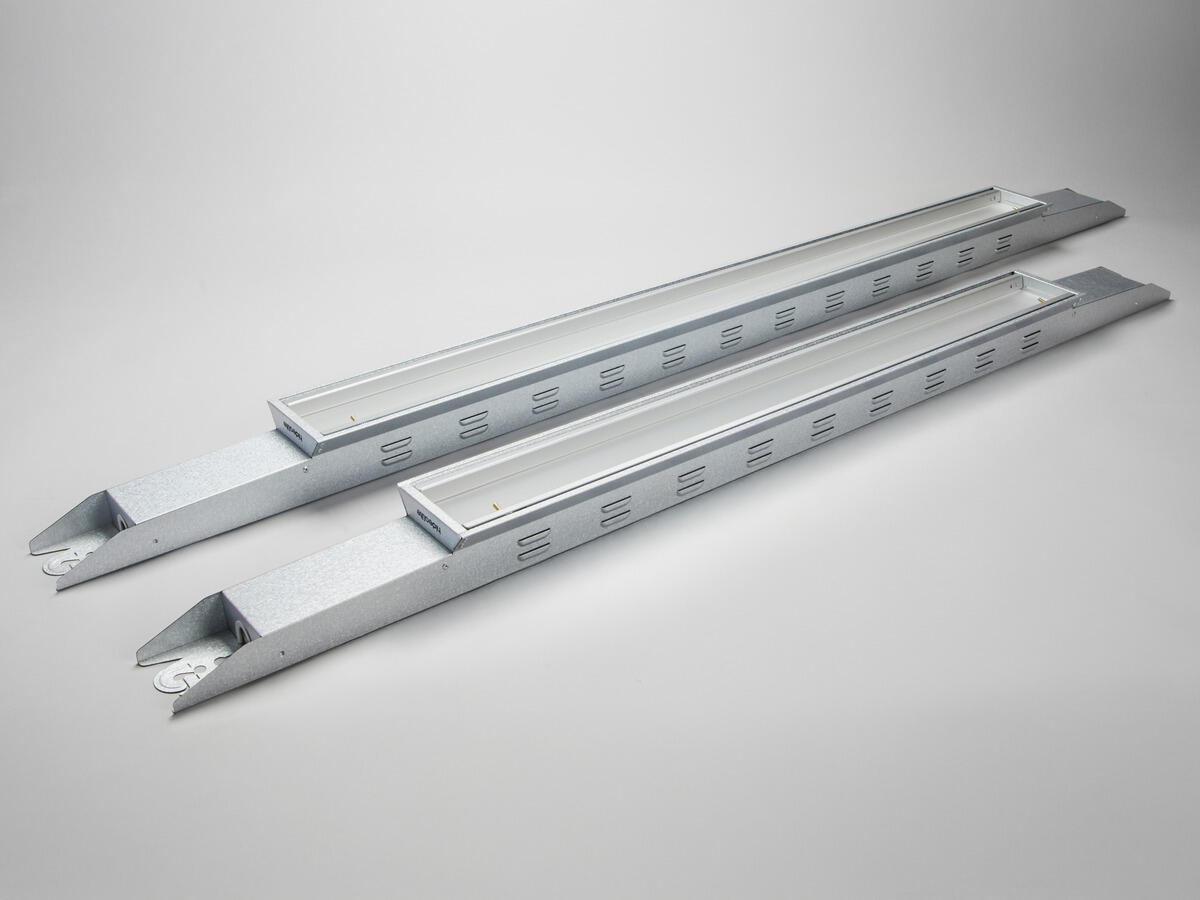

Utbytbart LED och drivdon
Energieffektiv ersättare för 1200 och 1500 mm lysrör

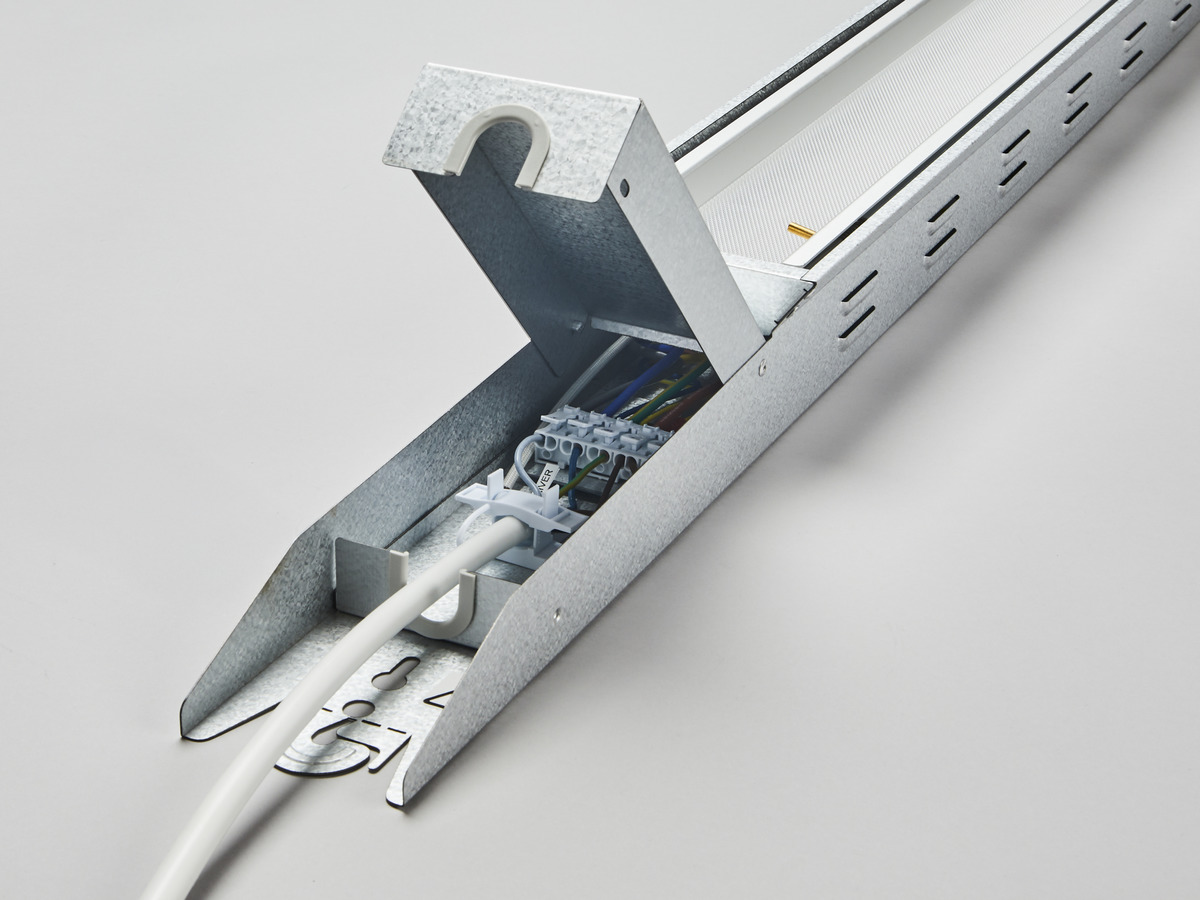

Öppningsbara gavlar för enkel installation
Montagesätt: skena, dikt tak, vägg eller vajer, tak- och väggfäste som tillbehör
Styr belysningen via On/Off eller DALI

Indline Basic är en industriarmatur i basmodell – en kostnadseffektiv lösning för att ersätta gamla T5- och T8-lysrörsanläggningar. Finns i två storlekar, M och L, samt val mellan On/Off och DALI. Den genomtänkta konstruktionen möjliggör byte av både LED och drivdon, vilket förenklar underhåll. On/Off kan justeras till lägre ljusflöde och effekt via DIP-Switch Power. Med microprismatiskt bländskydd ger den ett jämnt och bra ljusflöde. Armaturen levereras med öppningsbara gavlar.

E-nummer	Variantnamn	Armaturlumen (lm)	Styrning
7219288	Indline Basic IP23 L 85° DALI	14000	Push 230V, DALI 2
7219285	Indline Basic IP23 M 85°	8650	DIP-Switch Power, OnOff
7219286	Indline Basic IP23 M 85° DALI	8900	Push 230V, DALI 2
7219287	Indline Basic IP23 L 85°	13800	DIP-Switch Power, OnOff

Beskrivning: E-nummer 7219288

Variantnamn Indline Basic IP23 L 85° DALI

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 14000

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Utbytbar LED av proffs, Utbytbart drivdon av proffs

Ljusfärg Vit

Färgtemperatur (K) 4000

Färgåtergivning (Ra) >80

Färgtolerans (SDCM) 3

Ljusstyrka (cd) 7403

Spridningsvinkel (°) 85

Ljusspridning Symmetrisk

Ljusfördelning Direkt, Medelstrålande

Antal ljuskällor (st) 1

Antal LED (st) 368

Livslängd L70 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L87

Bibehållet ljusflöde 75 000h L82

Bibehållet ljusflöde 100 000h L70

LLMF @ 50 000h 0,87

LLMF @ 100 000h 0,7

Livslängd drivdon 100 000h/10%

Flimmer (PstLM) 0,1

Stroboskopisk effekt (SVM) 0,1
Teknisk data: Riktbar Nej

Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50

Effekt Armatur (W) 98

Systemeffekt (W) 98

Effektivitet armatur (lm/W) 143

Effektivitet system lm/W 143
Drift och anslutning: Dimbar Ja

Styrning Push 230V, DALI 2

Drivdon ingår Ja - utbytbart

Drivdonsmodell Konstantström

Drivdonstyp Inbyggd

Drivdon Tillverkare TCI

Anslutning (typ) Snabbplint

Anslutning (mm2) 7x0,5-2,5

Vidarekoppling Ja

Dragavlastning Ja

Effektfaktor λ 0,94

Verkningsgrad (%) 95

Läckström (mA) 0,5

THD (%) 10

Konstantström (mA) 350

Driftstemperaturområde -25…+40

Max. Tc (°C) 75

Dimteknik sekundärsida AM

Skydd mot Kortslutning, Överbelastning

Överspänningsskydd DM (kV) 2

Avsäkring B10 (st) 20

Avsäkring B16 (st) 35

Avsäkring C10 (st) 35

Avsäkring C16 (st) 55
Färg och material: Material Metall, Plåt

Färg Aluzink

Halogenfri Ja

Miljöbedömning EPD

Kan fås i specialkulör Nej
Mått och installation: Driftsmiljö Inomhus / fuktiga utrymmen

IP-klass 23

Skyddsklass I

Montage Utanpåliggande, Linmontage

Infästning Skruvmontage, Krok

Godkännandemärkning CE, a Hide-a-lite Choice

Slagstyrka IK03

Glödtrådstest IEC 695-2-1 (°C) 650

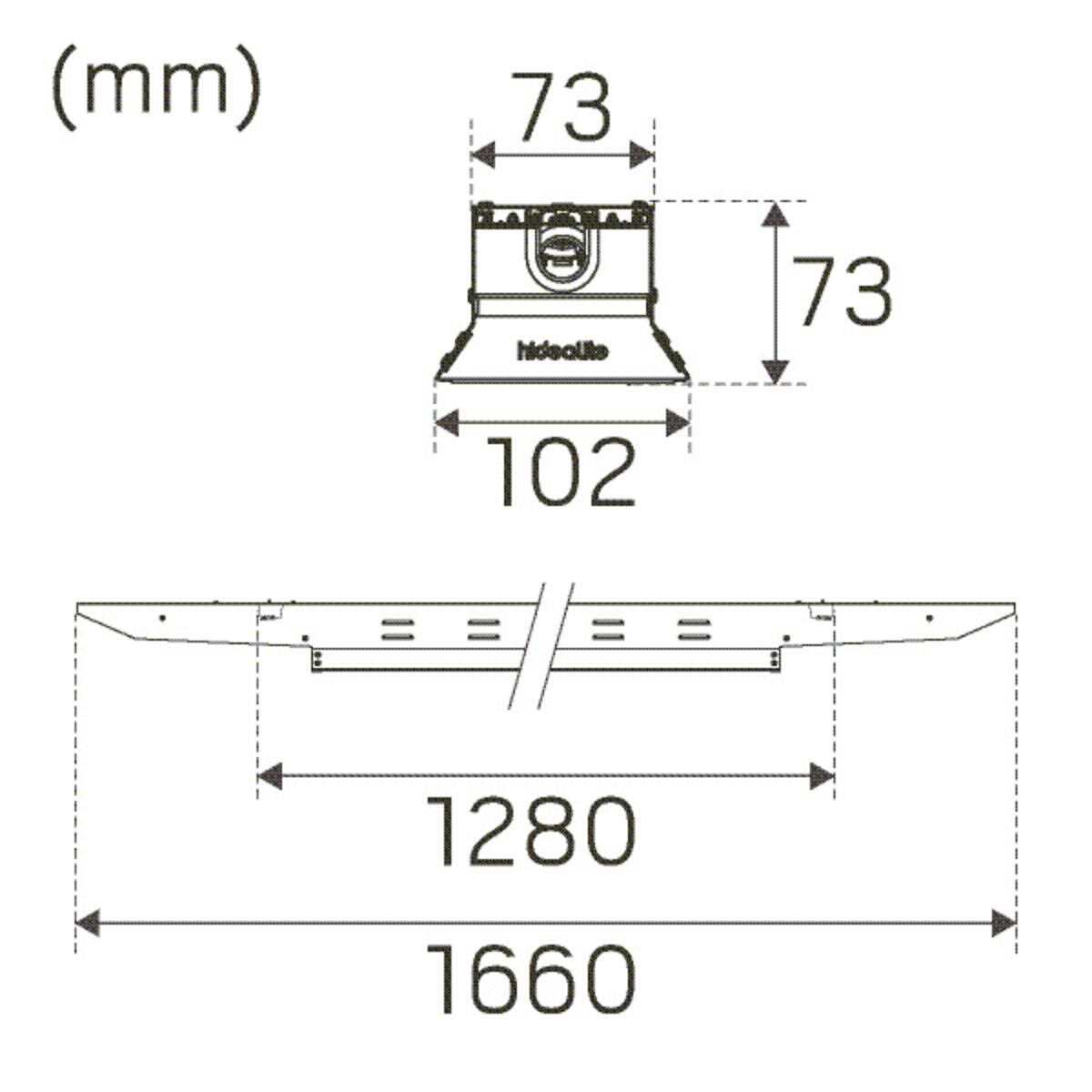

Längd (mm) 1660

Bredd (mm) 102

Höjd (mm) 73

Vikt (kg) 3,95

Reservdelar

Har du behov av reservdelar, kontakta vår kundsupport

Drivdon Indline Basic L DALI X443
LED-Modul Indline Basic L X445
