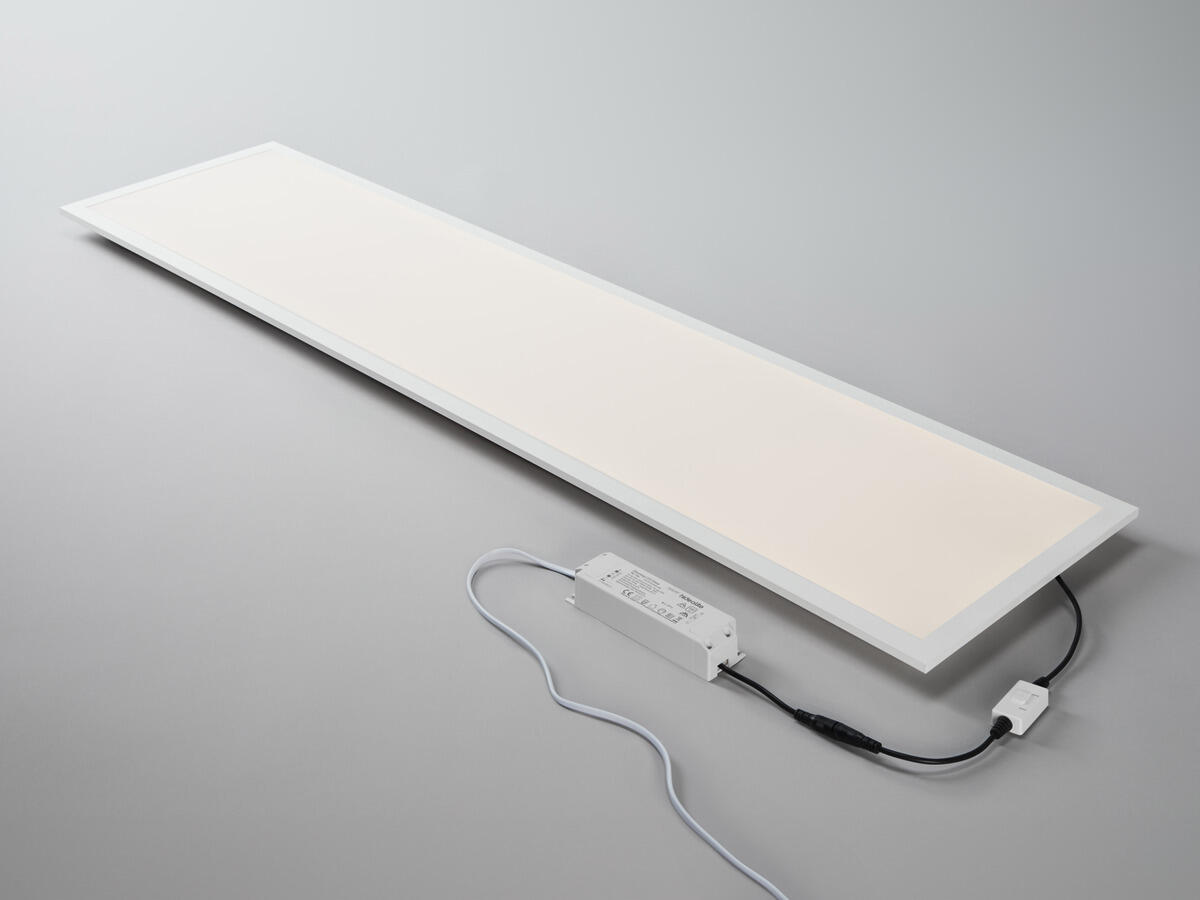

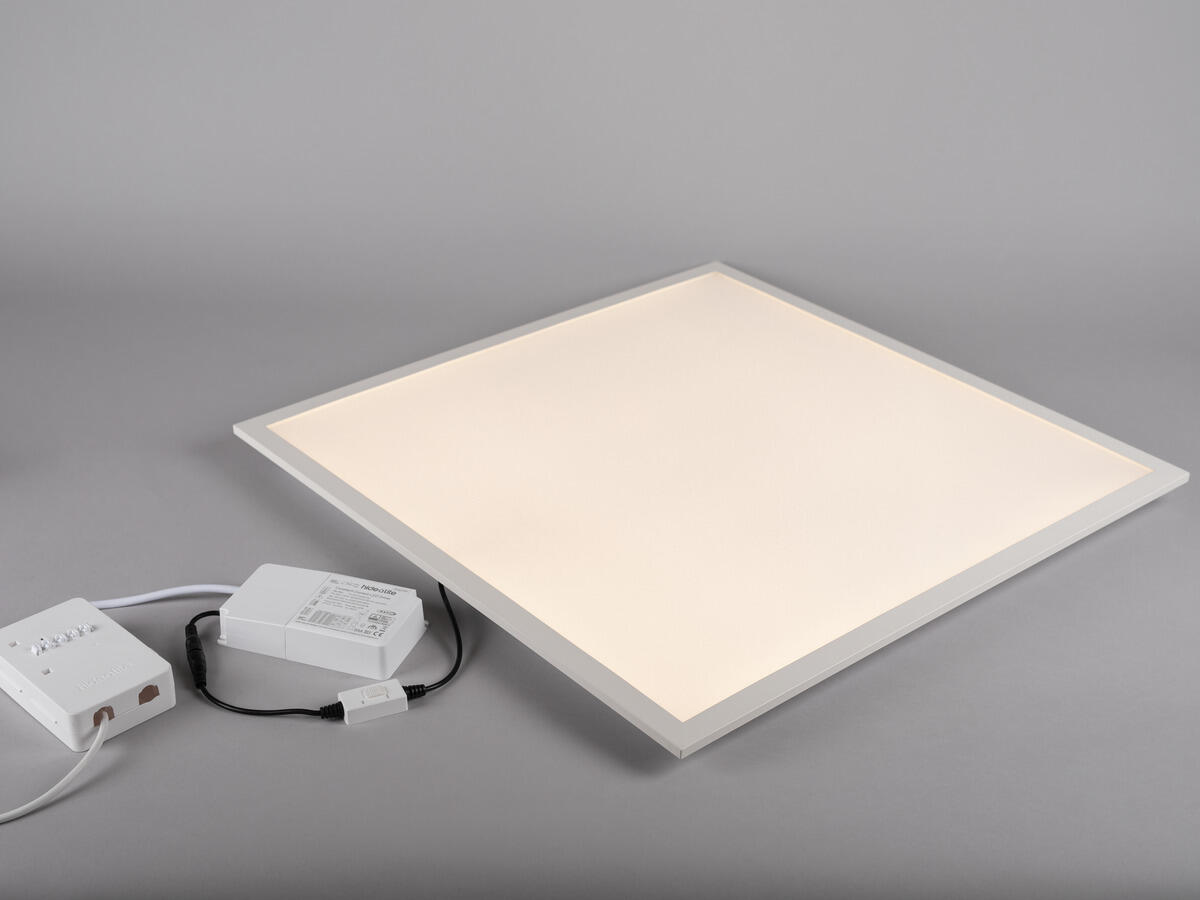

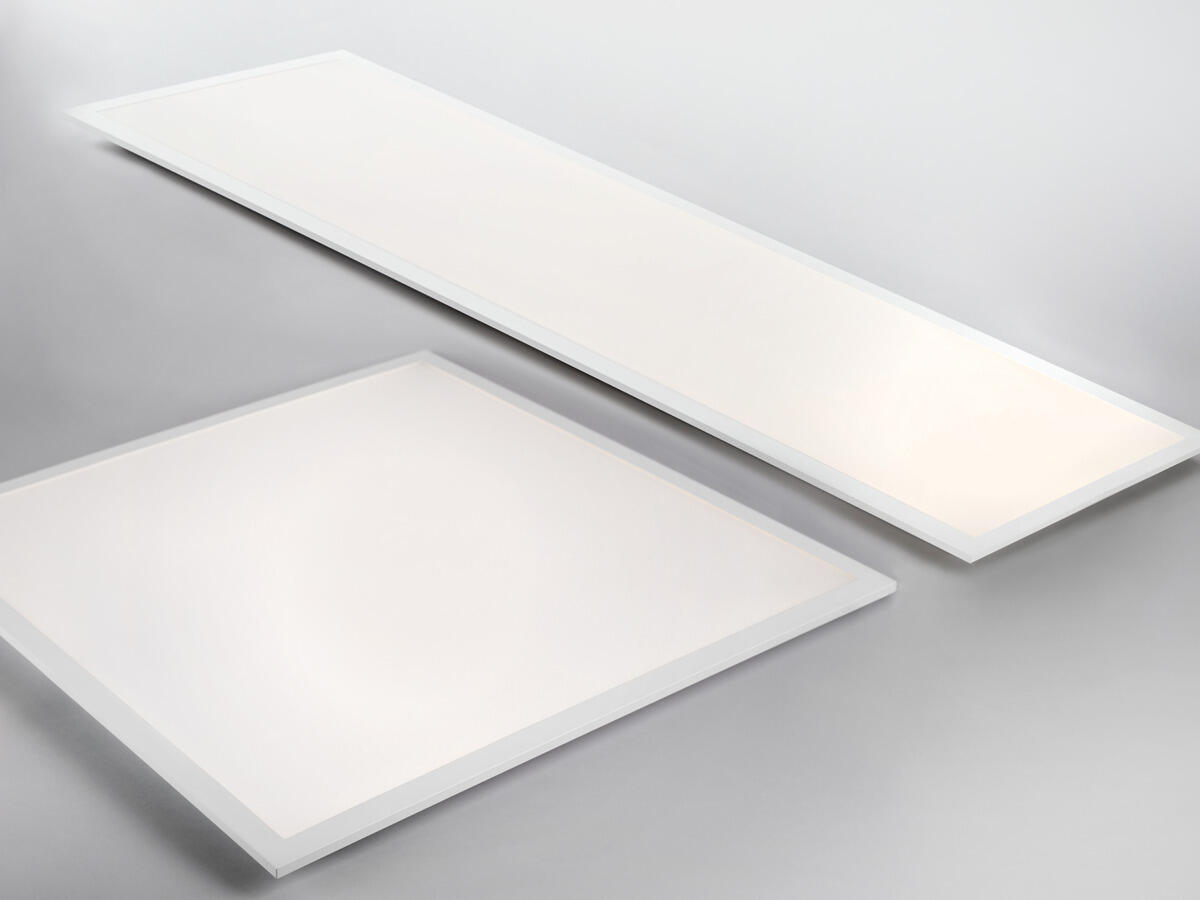

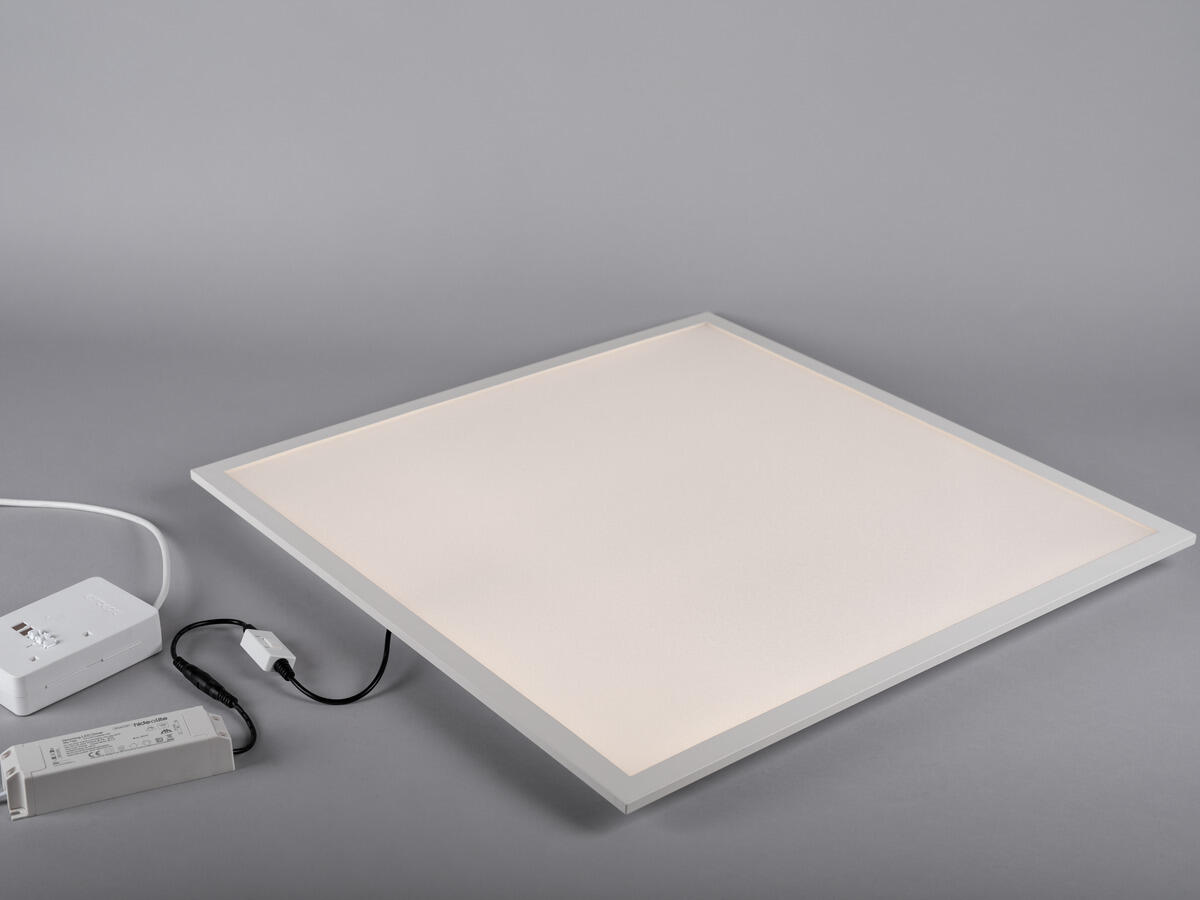

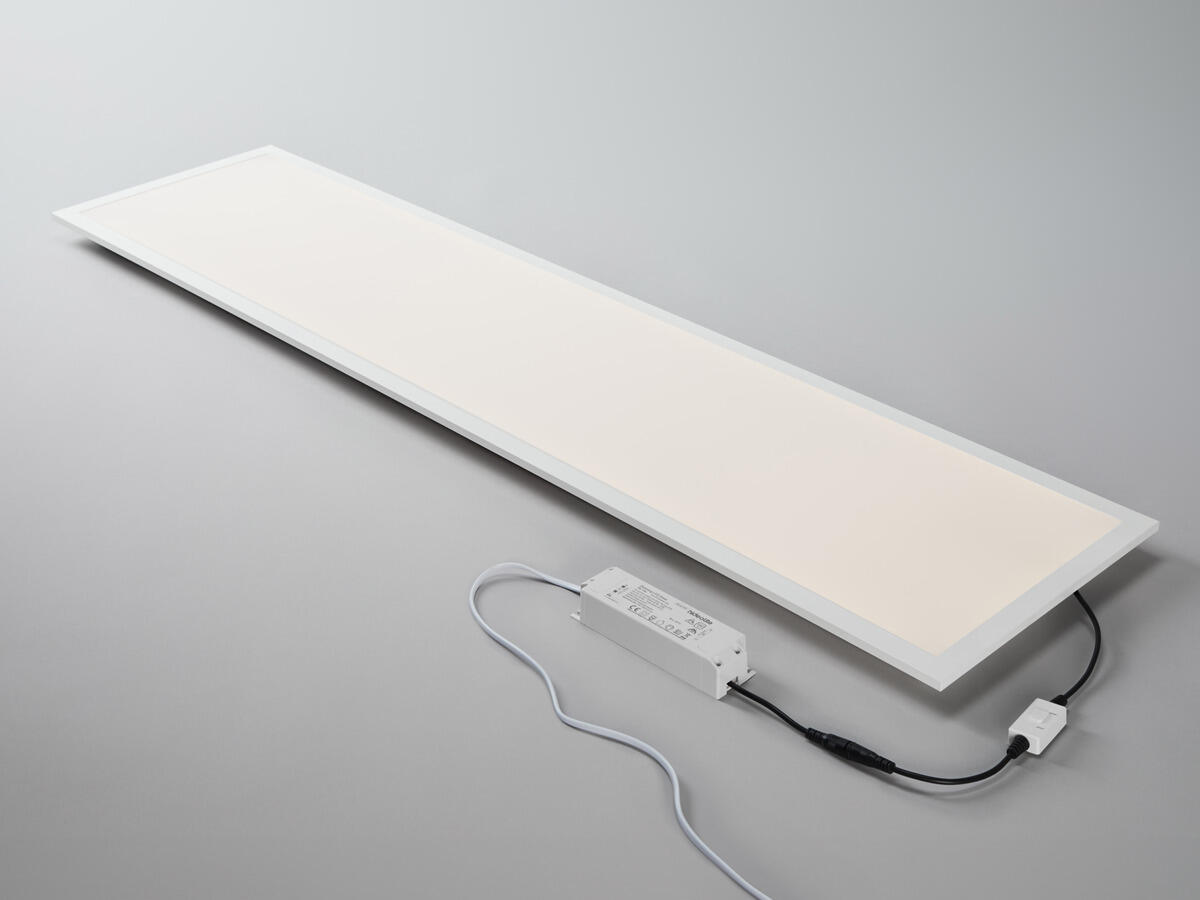

Sky MP

LED-panel med microprismatiskt bländskydd med mycket god ljuskomfort som uppfyller bildskärms- och UGR-krav (UGR<19 kontor) under standardförutsättningar. Monteras i undertak med synlig bärprofil och kan kompletteras med distansram för utanpåliggande montage. Valbar färgtemperatur via DIP-switch. Komplett med drivdon för fasdimring eller DALI-2. Kan fås med Q-Box Mini eller Linect. FDIM-version levereras med 2m förmonterat sladdställ och finns i 5-pack för snabb installation vid större projekt.
Finns i en färg

Varianter

E-nummer Variantnamn Armaturlumen (lm) Styrning
Sky MP 830/840 DIM 7019646 Sky MP 830/840 DIM 3700 Fasdimring (bakkant)
Sky MP 830/840 DIM 5-pack 7019647 Sky MP 830/840 DIM 5-pack 3700 Fasdimring (bakkant)
Sky MP 830/840 DIM Linect 7019648 Sky MP 830/840 DIM Linect 3700 Fasdimring (bakkant)
Sky MP 830/840 DIM Q-Box Mini 7019649 Sky MP 830/840 DIM Q-Box Mini 3700 Fasdimring (bakkant)
Sky MP 830/840 DALI Linect 7019650 Sky MP 830/840 DALI Linect 4850 Push 230V, DALI 2
Sky MP 830/840 DALI Q-Box Mini 7019651 Sky MP 830/840 DALI Q-Box Mini 4850 Push 230V, 0-10V, DALI 2
Beskrivning
E-nummer 7019646
Variantnamn Sky MP 830/840 DIM
Garanti 5 år
Ljusteknisk data
Ljuskälla LED
Ljuskälla ingår Ja
Utbytbarhet Utbytbart LED och drivdon av proffs
Ljusfärg Varmvit
Färgtemperatur (K) 3000, 4000
Färgåtergivning (Ra) >80
Färgtolerans (SDCM) 3
Ljusstyrka (cd) 1600
Armaturlumen (lm) 3700
Spridningsvinkel (°) 90
Ljusspridning Symmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Livslängd L80 100 000h Ta 25°C
Nominell livslängd (h) 100000
Bibehållet ljusflöde 50 000h L90
Bibehållet ljusflöde 75 000h L85
Bibehållet ljusflöde 100 000h L81
LLMF @ 50 000h 0,9
LLMF @ 100 000h 0,81
Livslängd drivdon 50 000h/10%
Teknisk data
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50
Effekt LED (W) 26,5
Effekt Armatur (W) 30
Systemeffekt (W) 30
Effektivitet armatur (lm/W) 123
Effektivitet system lm/W 123
Drift och anslutning
Drivdon ingår Ja
Drivdonsmodell Konstantström
Drivdonstyp Friliggande
Drivdon Tillverkare Hide-a-lite
Anslutning (typ) Sladdställ
Längd anslutning (cm) 200
Anslutning (mm2) 2x0,75
Dragavlastning Ja
Effektfaktor λ 0,9
Verkningsgrad (%) 85
Effektförlust (W) 3,5
Standbyeffekt 1
Driftstemperaturområde -10...+40
Max. Tc (°C) 55
Dimbar Ja
Styrning Fasdimring (bakkant)
Dimteknik sekundärsida AM
Skydd mot Kortslutning, Överhettning 120°C, Överbelastning
Startström (max/tid) 16,8A 40µs
Överspänningsskydd DM (kV) 1
Avsäkring B10 (st) 39
Avsäkring B16 (st) 63
Avsäkring C10 (st) 39
Avsäkring C16 (st) 63
Färg och material
Material Aluminium
Färg Vit
Färgkod (RAL) 9016
Mått och installation
Driftsmiljö Inomhus / torra utrymmen
IP-klass 40
Skyddsklass II
Montage Infällt
Infästning Montageram
Höjd utanpåliggande montage (mm) 70
Godkännandemärkning CE
Glödtrådstest IEC 695-2-1 (°C) 650
Längd (mm) 595
Bredd (mm) 595
Höjd (mm) 32
Vikt (kg) 2,042
Min. inbyggnadsmått (mm) 600x600x70
Håltagning LxB (mm) 600x600
