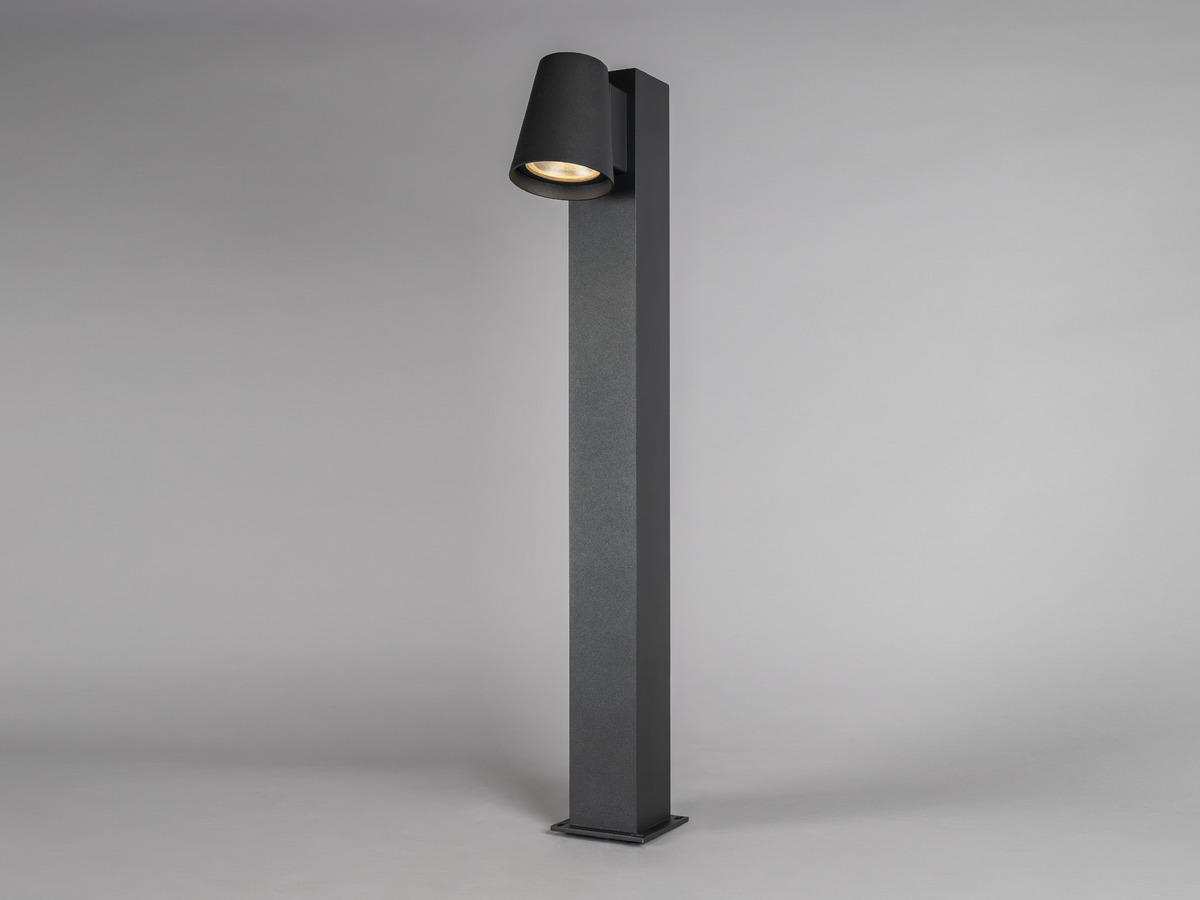

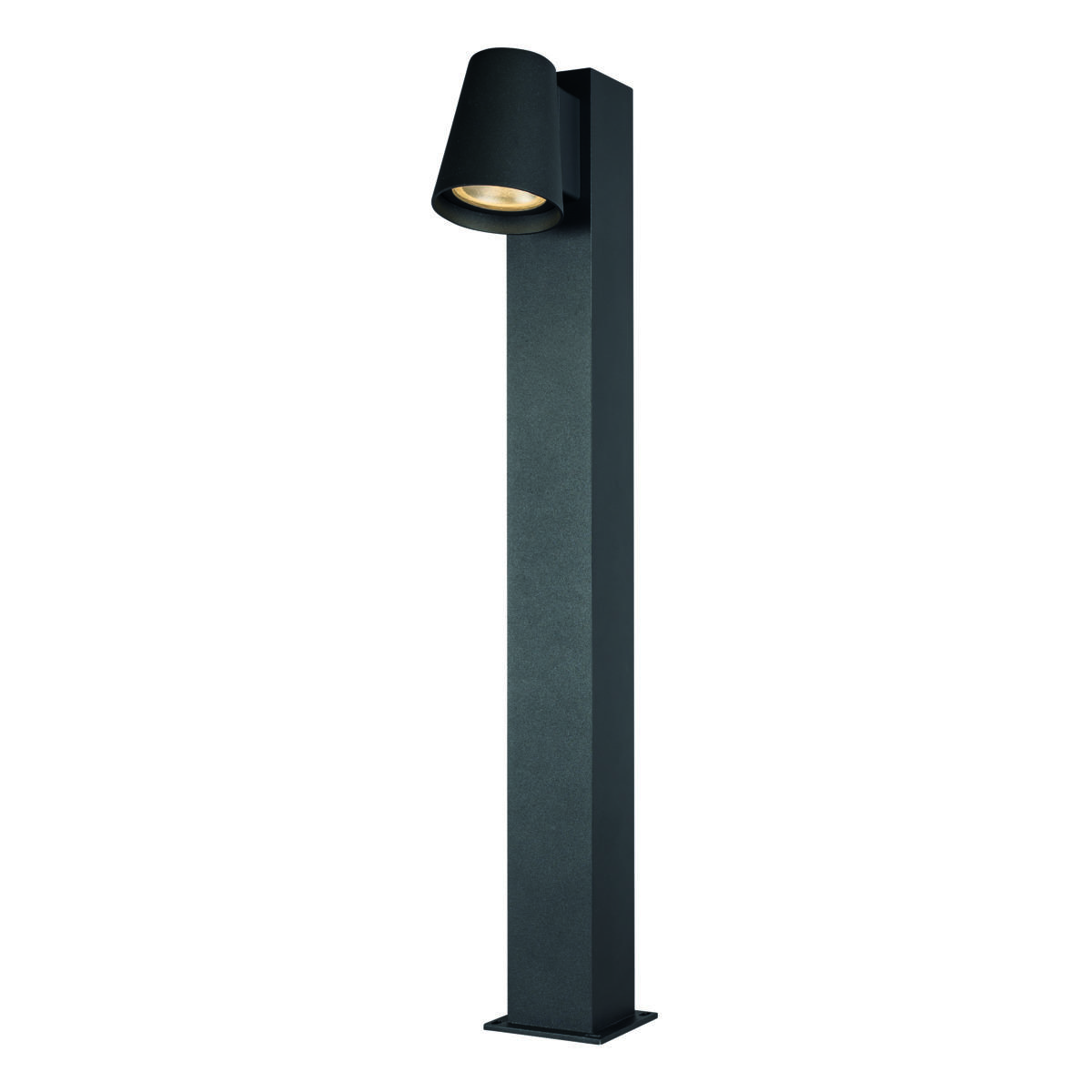

Cone Pillar

Ställbart ljusflöde via DIP-Switch Power, se manual för nivåer
IP54- och IK09-klassning med tålig pulverlack
Levereras med 30cm kablar och infästning för ingjutning

Stilren tålig pollare med asymmetrisk ljusbild som lyser upp mark och gångstråk. Integrerat drivdon med ställbar ljusnivå via DIP-Switch Power för direkt anslutning till 230V. IP54- och IK09-klassning med tålig pulverlack för tuffa miljöer. Levereras med ett komplett kit för ingjutning i betong. Komplettera gärna installationen med våra markskarvar IP68.

Beskrivning: E-nummer 7748610

Variantnamn Cone Pillar Antracit 3000K

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 240

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs

Ljusfärg Varmvit

Färgtemperatur (K) 3000

Färgåtergivning (Ra) >80

Färgtolerans (SDCM) 3

Ljusstyrka (cd) 315

Spridningsvinkel (°) 45

Ljusspridning Symmetrisk

Ljusfördelning Direkt

Antal ljuskällor (st) 1

Antal LED (st) 1

Livslängd L70 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L84

Bibehållet ljusflöde 100 000h L72

LLMF @ 50 000h 0,84

LLMF @ 100 000h 0,72

Livslängd drivdon 50 000h/5%

Flimmer (PstLM) 0,068
Teknisk data: Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50

Framspänning (Vf) 9,1

Effekt LED (W) 2,7

Effekt Armatur (W) 3

Systemeffekt (W) 3

Effektivitet armatur (lm/W) 81

Effektivitet system lm/W 81

Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 G
Drift och anslutning: Dimbar Nej

Styrning DIP 60% 100%, DIP-Switch Power

Drivdon ingår Ja

Drivdonsmodell Konstantström

Drivdonstyp Inbyggd

Anslutning (typ) Lös kabelände

Längd anslutning (cm) 30

Anslutning (mm2) 3x0,75

Effektfaktor λ 0,5

Konstantström (mA) 300

Driftstemperaturområde -20…+50

Max. Tc (°C) 80

Skydd mot Kortslutning, Överhettning 100°C, Överbelastning

Avsäkring B10 (st) 90

Avsäkring B16 (st) 140

Avsäkring C10 (st) 100

Avsäkring C16 (st) 160
Färg och material: Material Aluminium

Färg Antracit

Färgkod (RAL) 7016

Halogenfri Nej
Mått och installation: Driftsmiljö Inomhus / våta utrymmen, Utomhus

IP-klass 54

Skyddsklass I

Montage Mark

Infästning Skruvmontage, Markspett

Godkännandemärkning CE

Slagstyrka IK09

Glödtrådstest IEC 695-2-1 (°C) 650

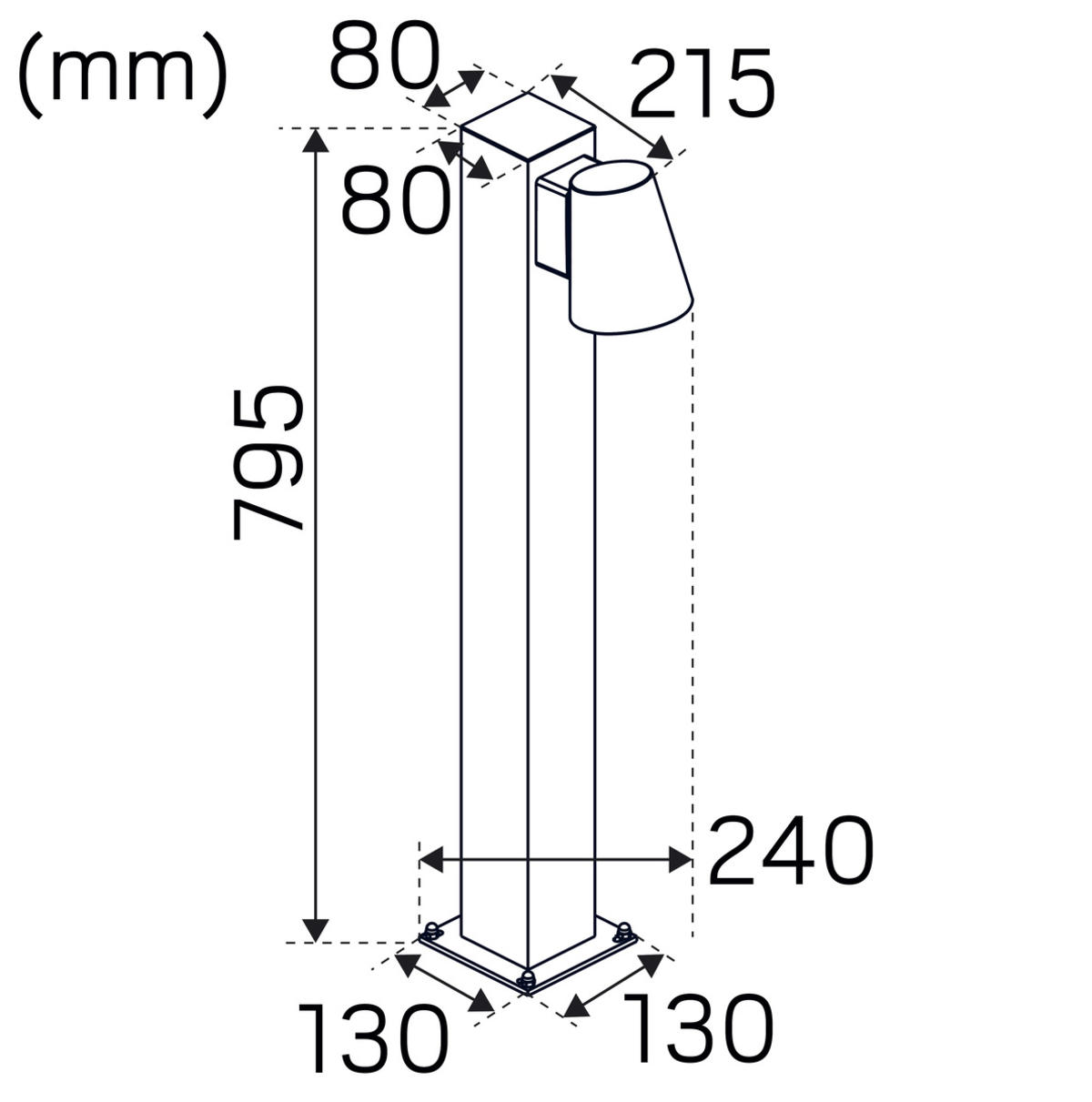

Bredd (mm) 130

Höjd (mm) 800

Djup (mm) 240

Vikt (kg) 2,73
