Scout G2

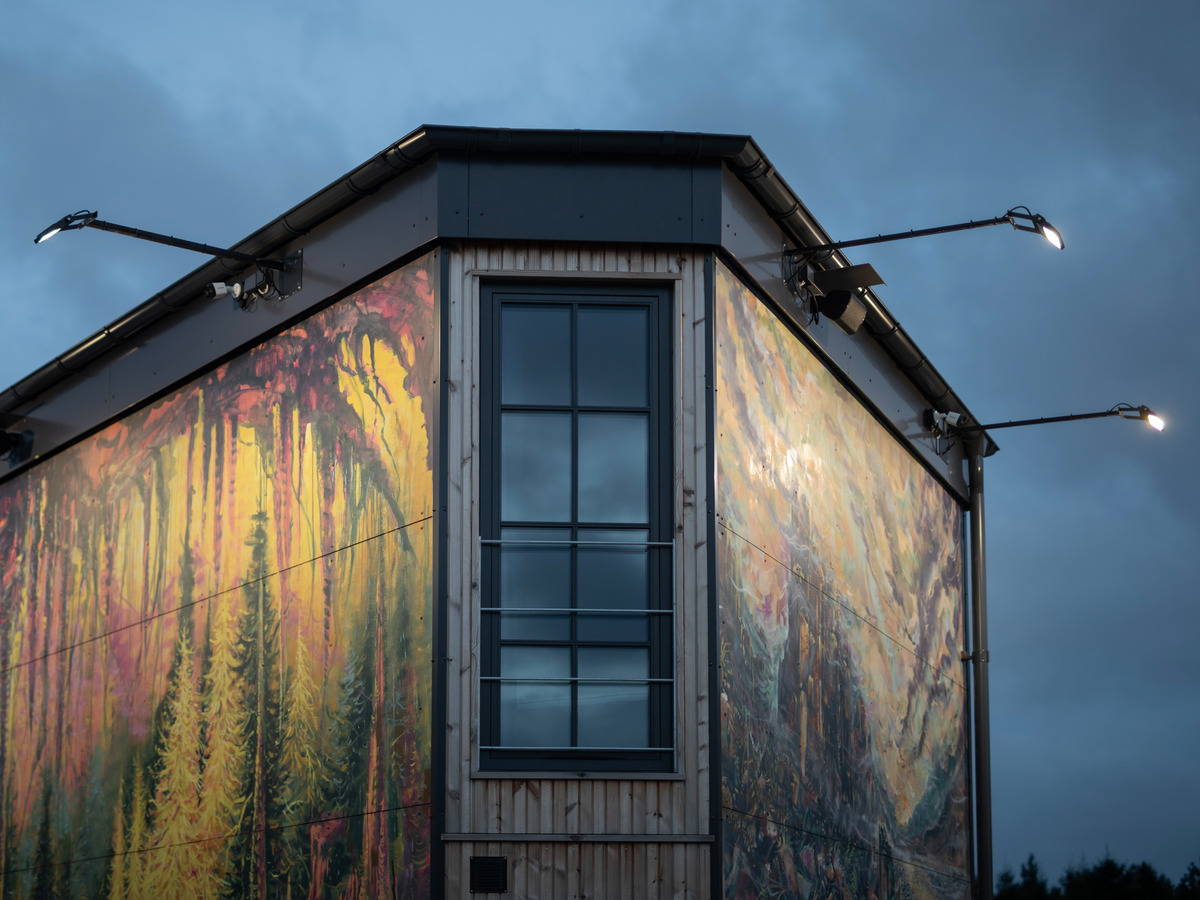

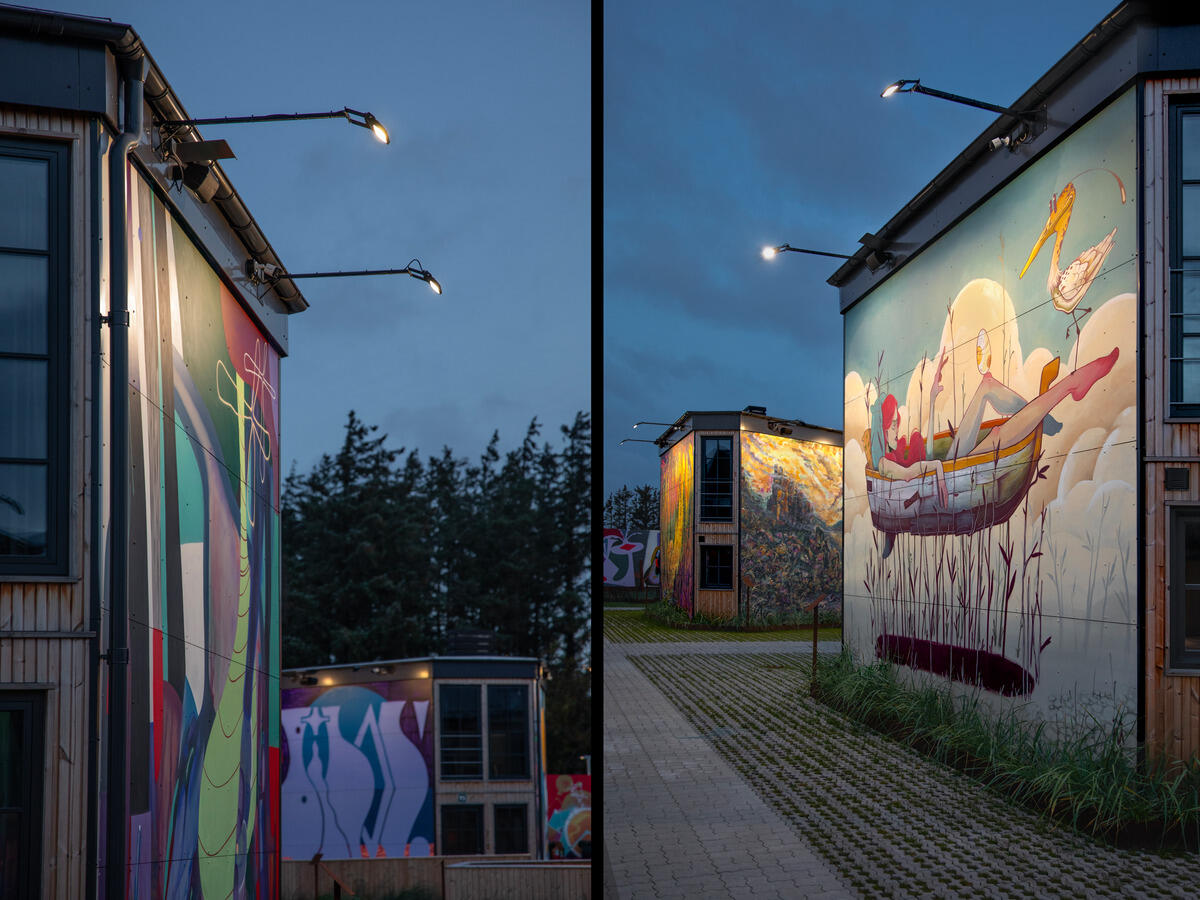

Robusta strålkastare i fem storlekar perfekt lämpade för utomhusmiljöer som t.ex. lagerportar eller som parkerings- fasad- och skyltbelysning. Scout G2 är möjligheternas armatur med tillbehör i varierande kombinationer för att passa olika applikationsområden. Tillbehören levereras med bult, mutter och skruv för att kunna kombineras. Asymmetrisk ljusbild och högt ljusutbyte. Justerbar bygel, monteras med skruv. Med Scout G2 XS kan du enkelt ändra effekten med DIP-Switch Power. Levereras komplett med inbyggt och utbytbart drivdon, 2m gummikabel för direkt 230V-anslutning,
Varianter
| E-nummer | Variantnamn | Armaturlumen (lm) | Styrning | |
|---|---|---|---|---|
|
7767999 | Scout G2 XS 4000K Asym | 4250 | DIP-Switch Power |
|
7768000 | Scout G2 XS 4000K Asym PIR | 4250 | PIR Sensor |
|
7768001 | Scout G2 S 4000K Asym | 7100 | |
|
7768002 | Scout G2 S 4000K Asym PIR | 7100 | PIR Sensor |
|
7768003 | Scout G2 M 4000K Asym | 14000 | |
|
7768004 | Scout G2 L 4000K Asym | 21050 | |
|
7768005 | Scout G2 XL 4000K Asym | 28000 |

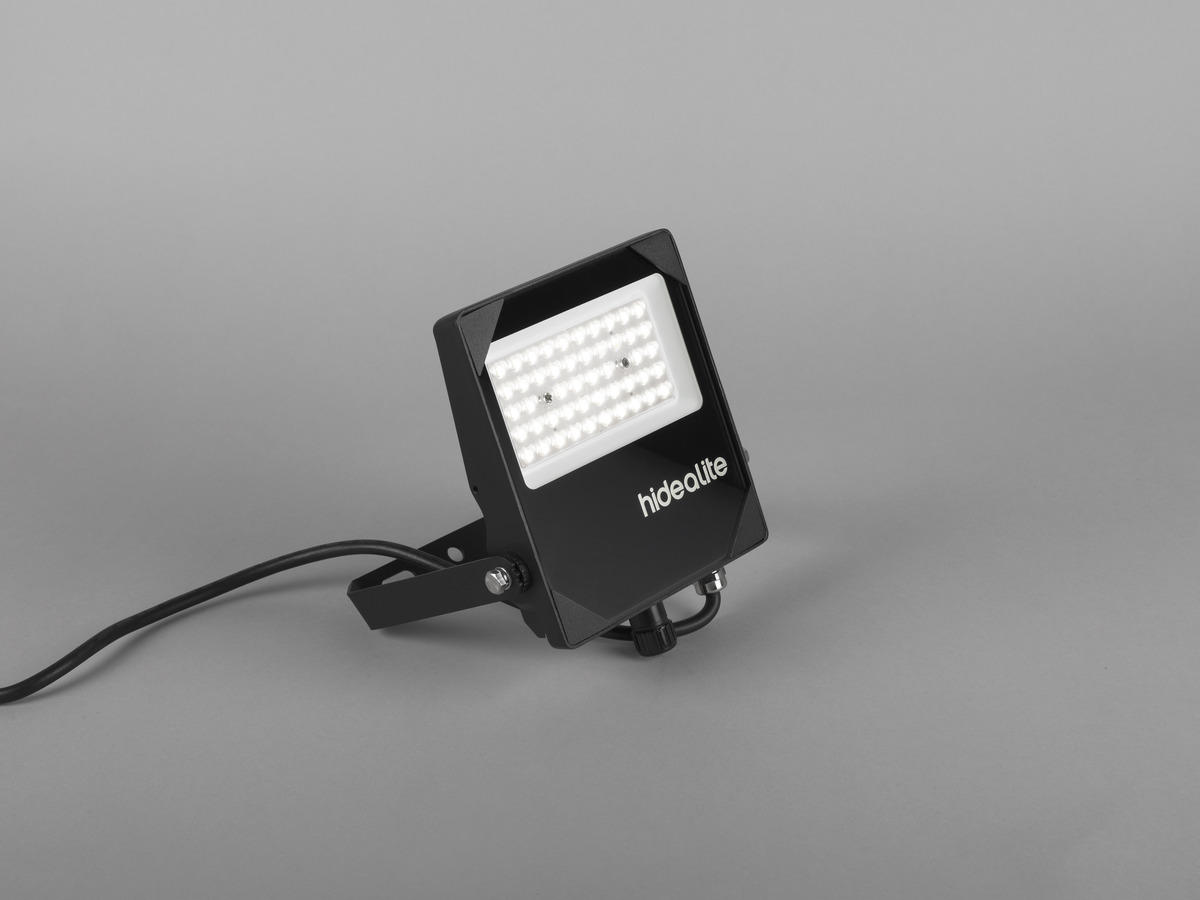

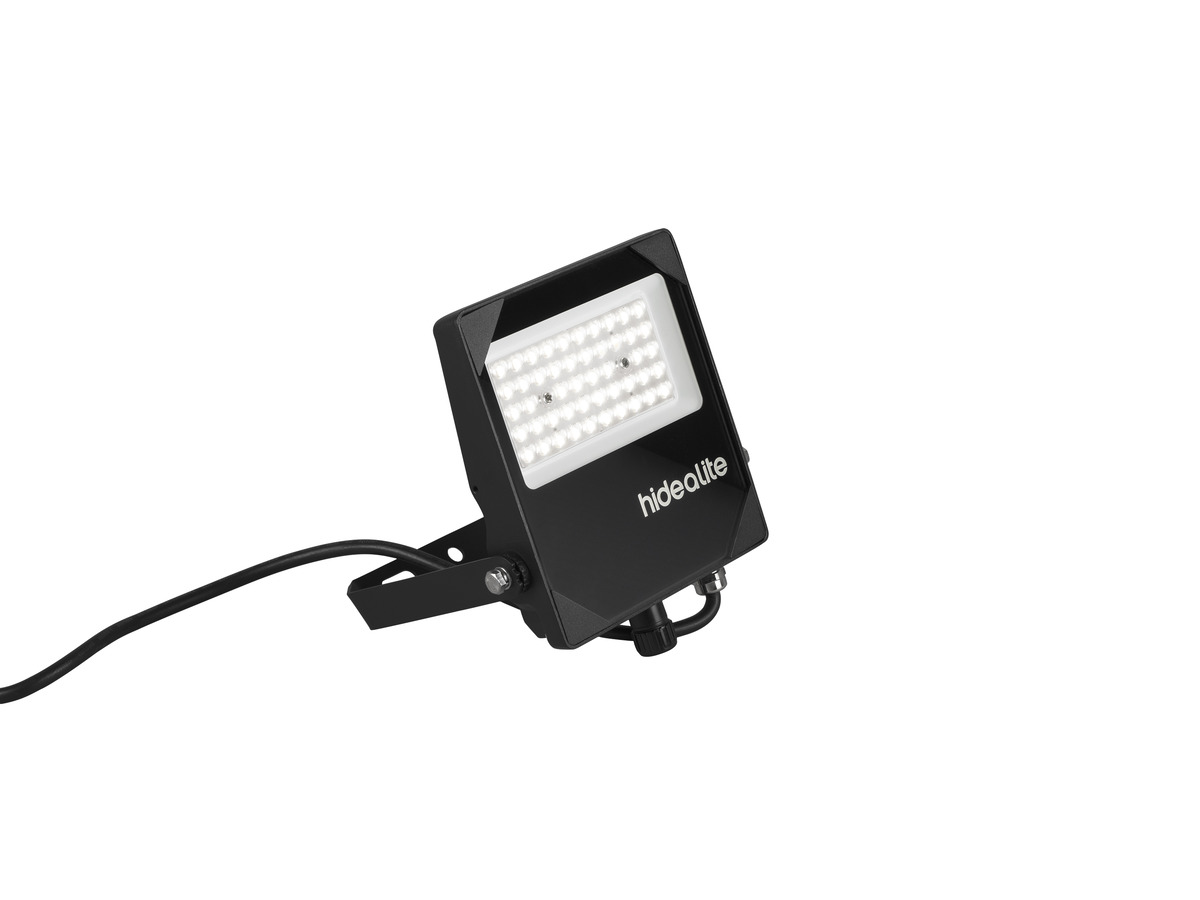

Scout G2 XS 4000K Asym
- Beskrivning
-
E-nummer
7767999
Variantnamn Scout G2 XS 4000K Asym
Garanti 5 år
- Ljusteknisk data
-
Ljuskälla
LED
Ljuskälla ingår Ja
Utbytbarhet
Ljusfärg Vit
Färgtemperatur (K) 4000
Färgåtergivning (Ra) >80
Färgtolerans (SDCM) 5
Initial kromaticitet 0.38, 0.38
Ljusstyrka (cd) 1360
Armaturlumen (lm) 4250
Spridningsvinkel (°) 150

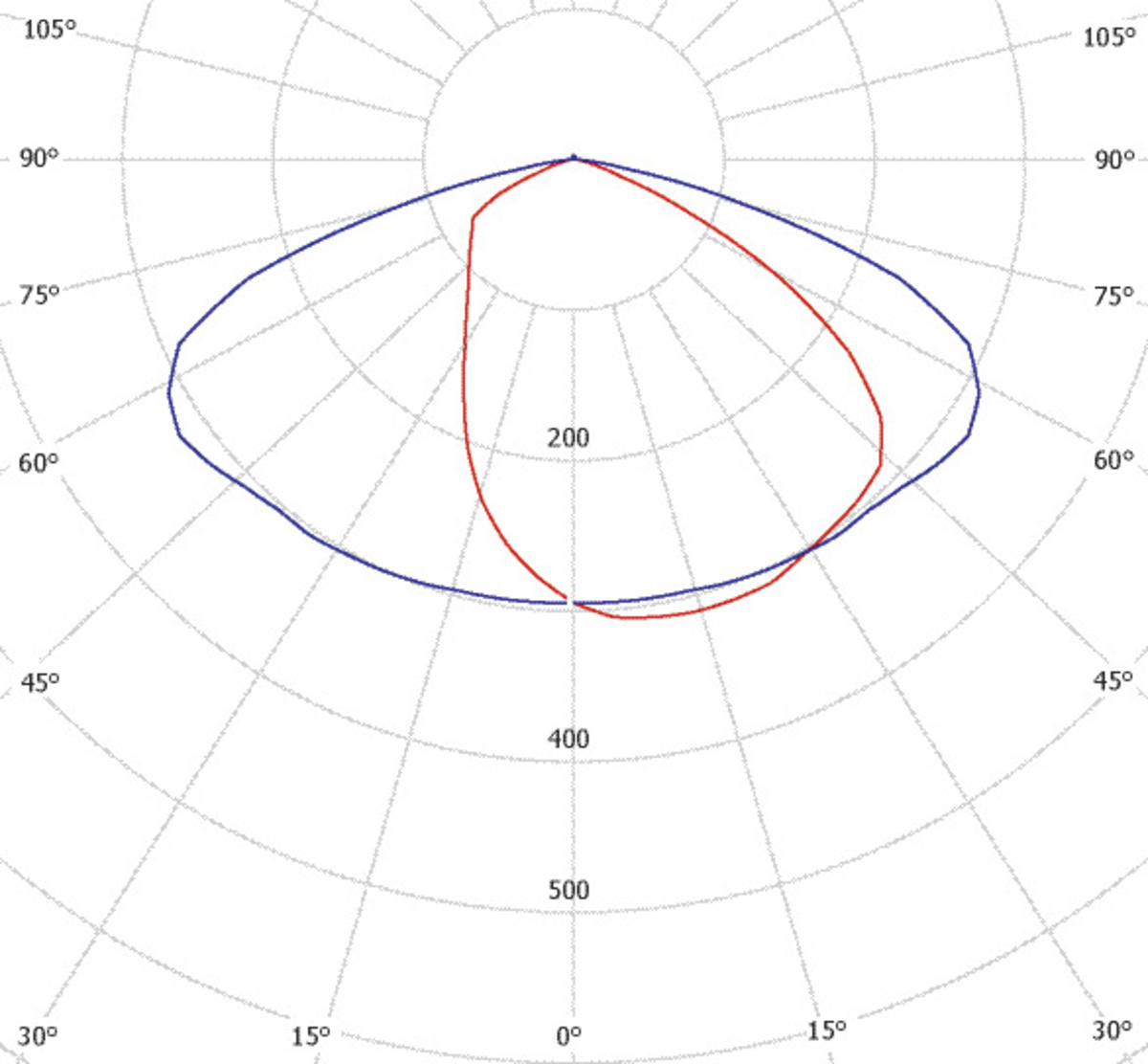

Ljusspridning Asymmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Antal LED (st) 48
Livslängd L70 100 000h Ta 25°C
Nominell livslängd (h) 100000
Bibehållet ljusflöde 50 000h L87
Bibehållet ljusflöde 75 000h L81
Bibehållet ljusflöde 100 000h L75
LLMF @ 50 000h 0,87
LLMF @ 100 000h 0,75
Livslängd drivdon 50 000h/5%
- Teknisk data
-
Riktbar
Tiltbar (°)
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50
Framspänning (Vf) 72
Effekt LED (W) 27
Effekt Armatur (W) 30
Systemeffekt (W) 30
Effektivitet armatur (lm/W) 142
Effektivitet system lm/W 142
Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 D
- Drift och anslutning
-
Drivdon ingår
Ja
Drivdonsmodell Konstantspänning
Drivdonstyp Inbyggd
Anslutning (typ) Kablage
Längd anslutning (cm) 200
Anslutning (mm2) 3x1,0
Vidarekoppling Nej
Dragavlastning Ja
Effektfaktor λ 0,9
Verkningsgrad (%) 90
Effektförlust (W) 3
Läckström (mA) 0,75
THD (%) 25

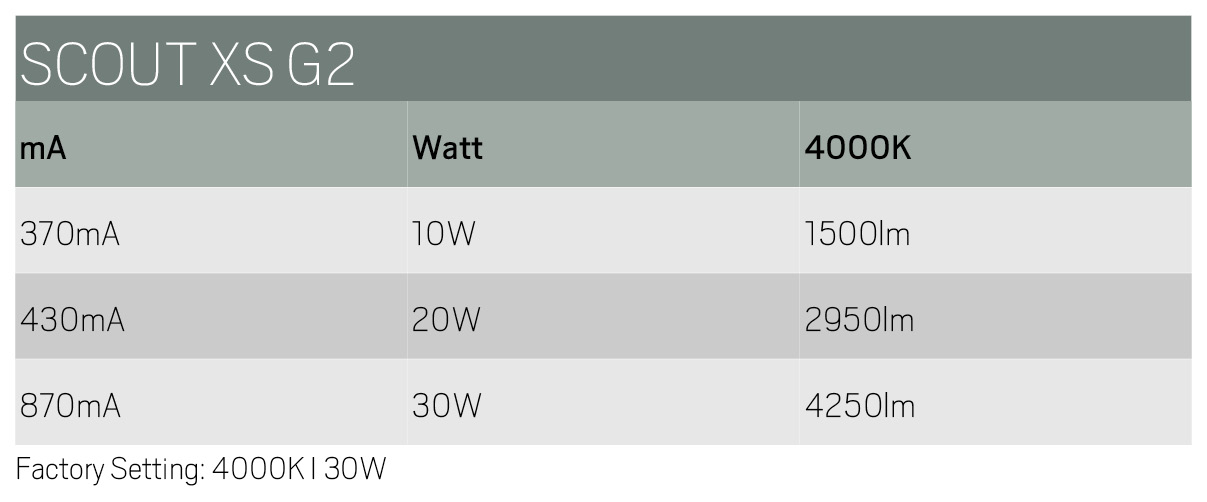

Konstantström (mA) 870, 370, 430
Driftstemperaturområde -30...+50
Max. Tc (°C) 105
Dimbar
Styrning DIP-Switch Power
Startström (max/tid) 30A 343µs
Överspänningsskydd DM (kV) 4
Överspänningsskydd CM (kV) 2
Avsäkring B10 (st) 52
Avsäkring B16 (st) 75
Avsäkring C10 (st) 62
Avsäkring C16 (st) 90
- Färg och material
-
Material
Aluminium
Färg Svart
Färgkod (RAL) 9017
Kan fås i specialkulör Nej
- Mått och installation
-
Driftsmiljö
Utomhus
IP-klass 66
Skyddsklass I
Montage Utanpåliggande
Infästning Skruvmontage
Brandsäkerhetsmärkning D-märke
Godkännandemärkning CE
Slagstyrka IK08
Glödtrådstest IEC 695-2-1 (°C) 850
Längd (mm) 205
Bredd (mm) 168
Höjd (mm) 35
Vikt (kg) 0,94
