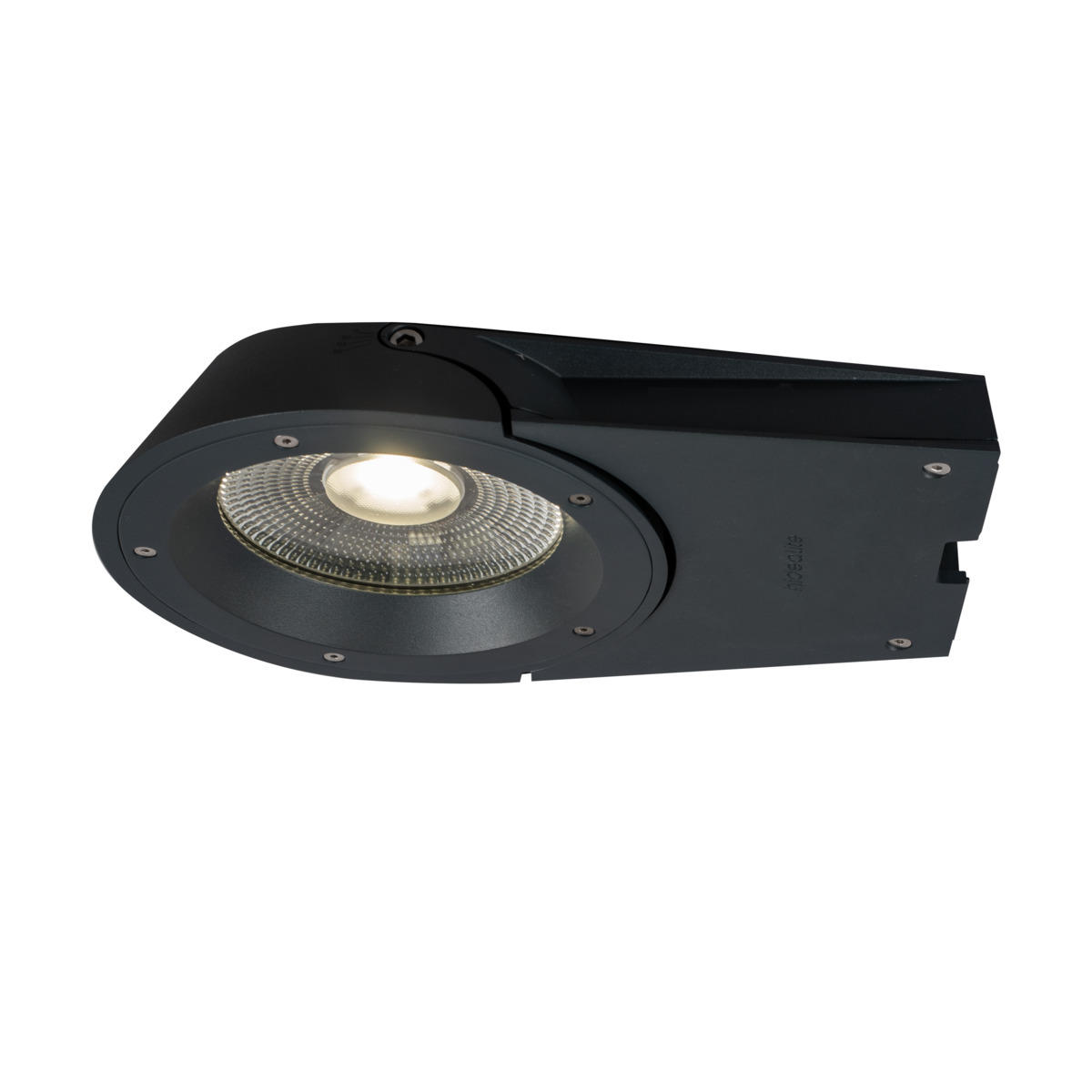

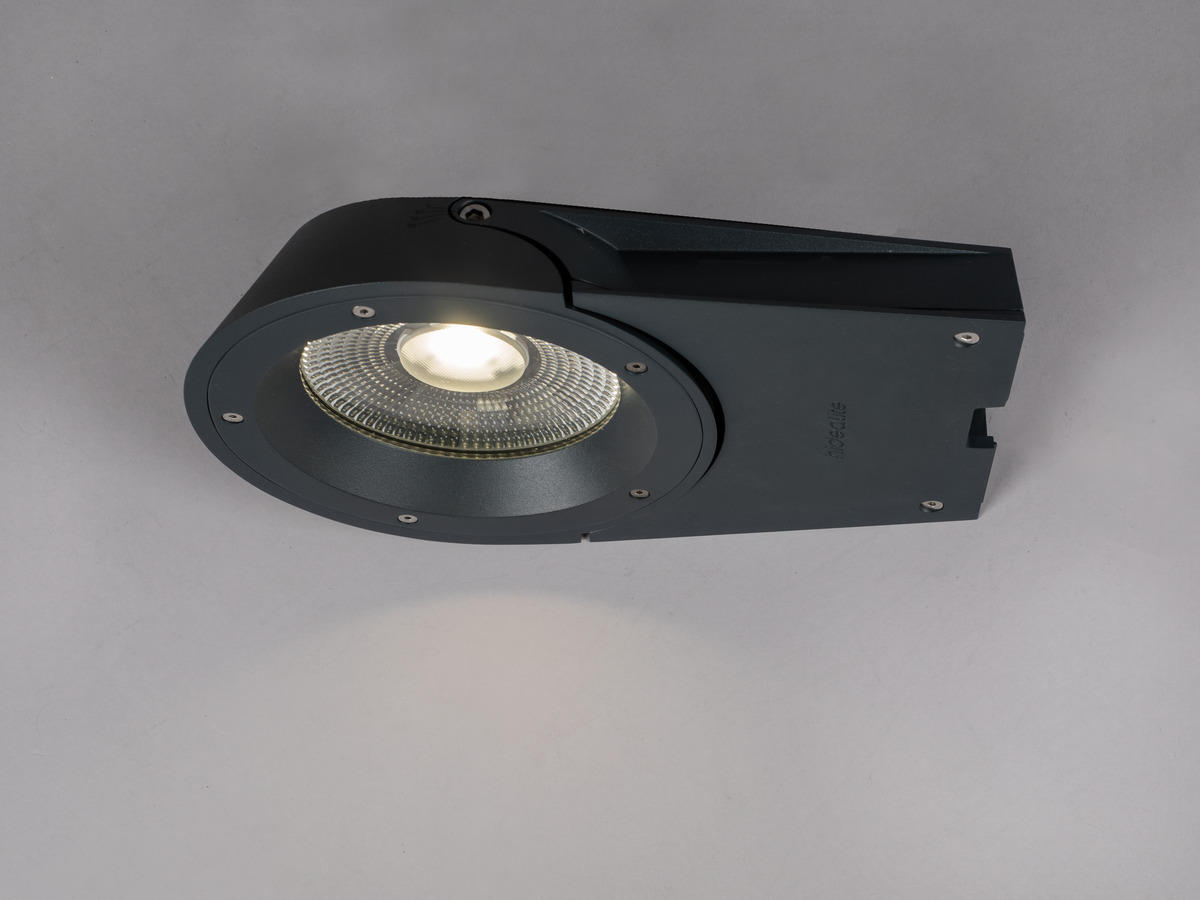

Sharp Wall

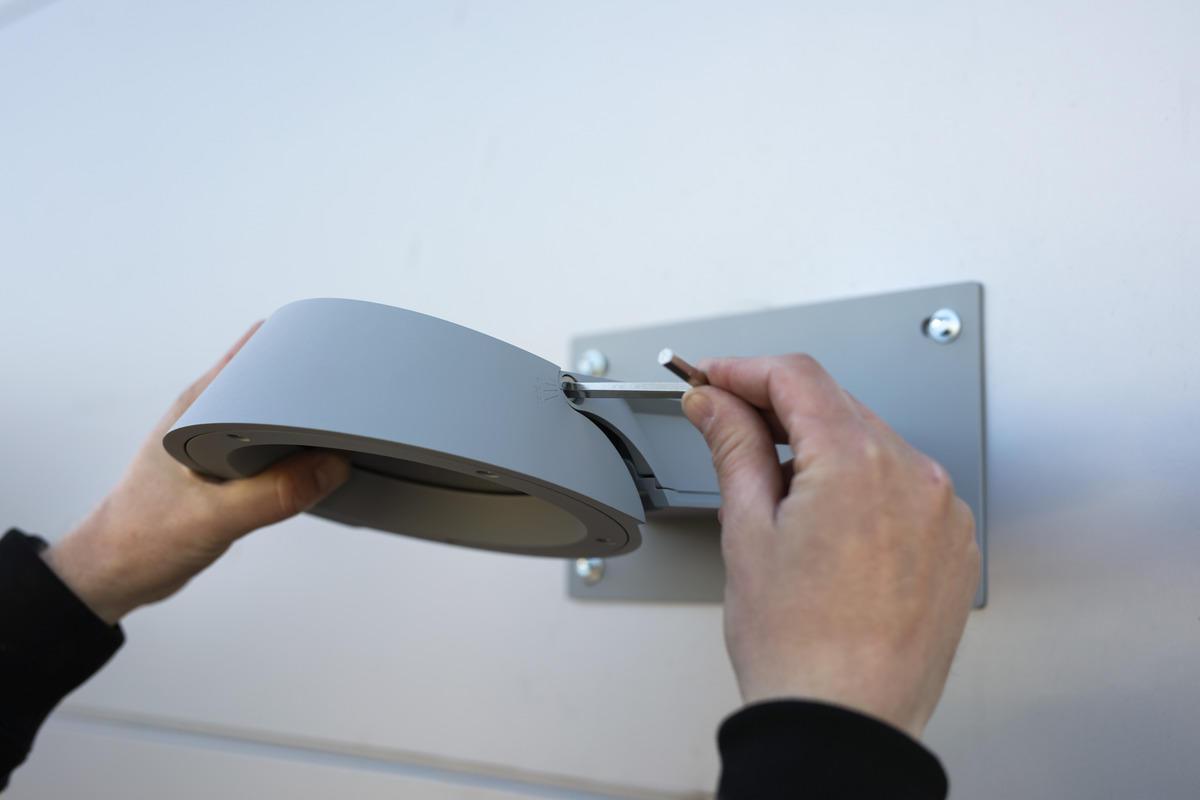

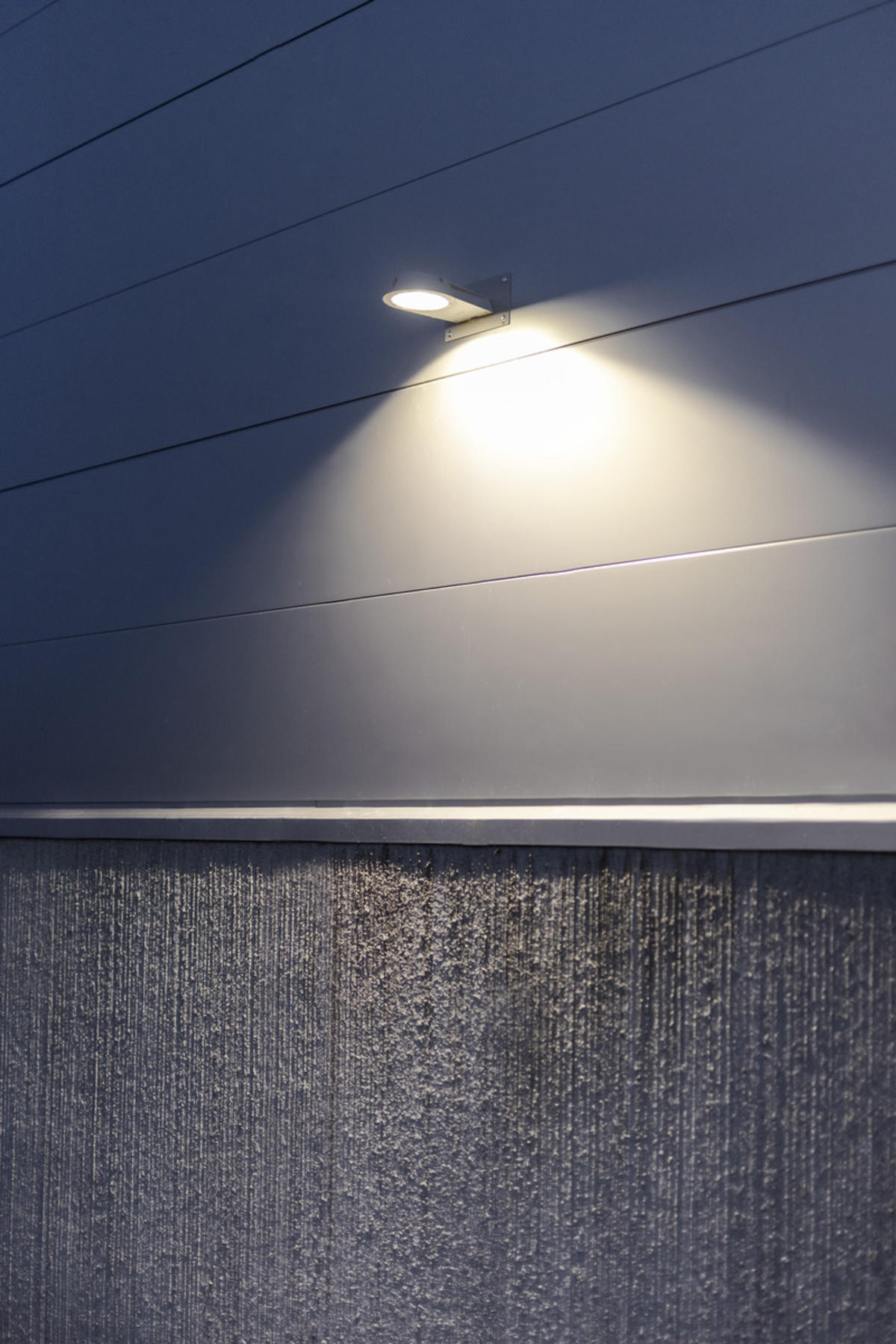

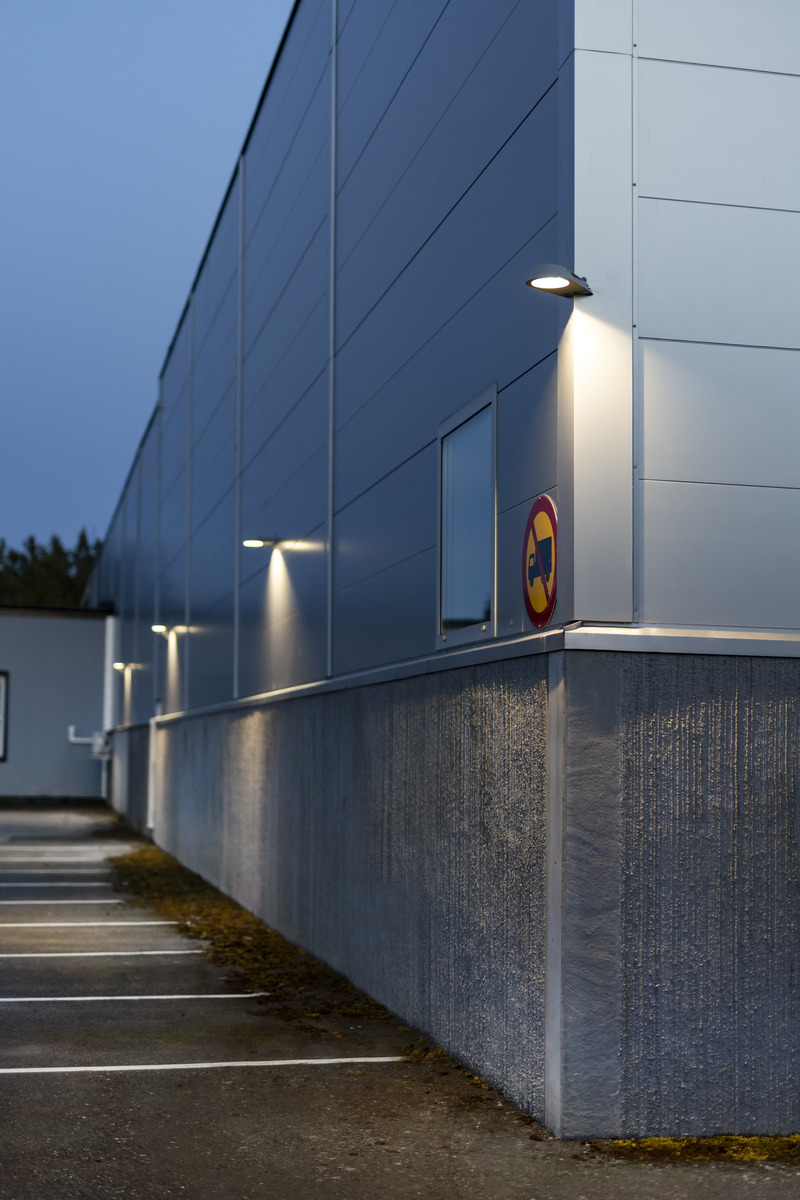

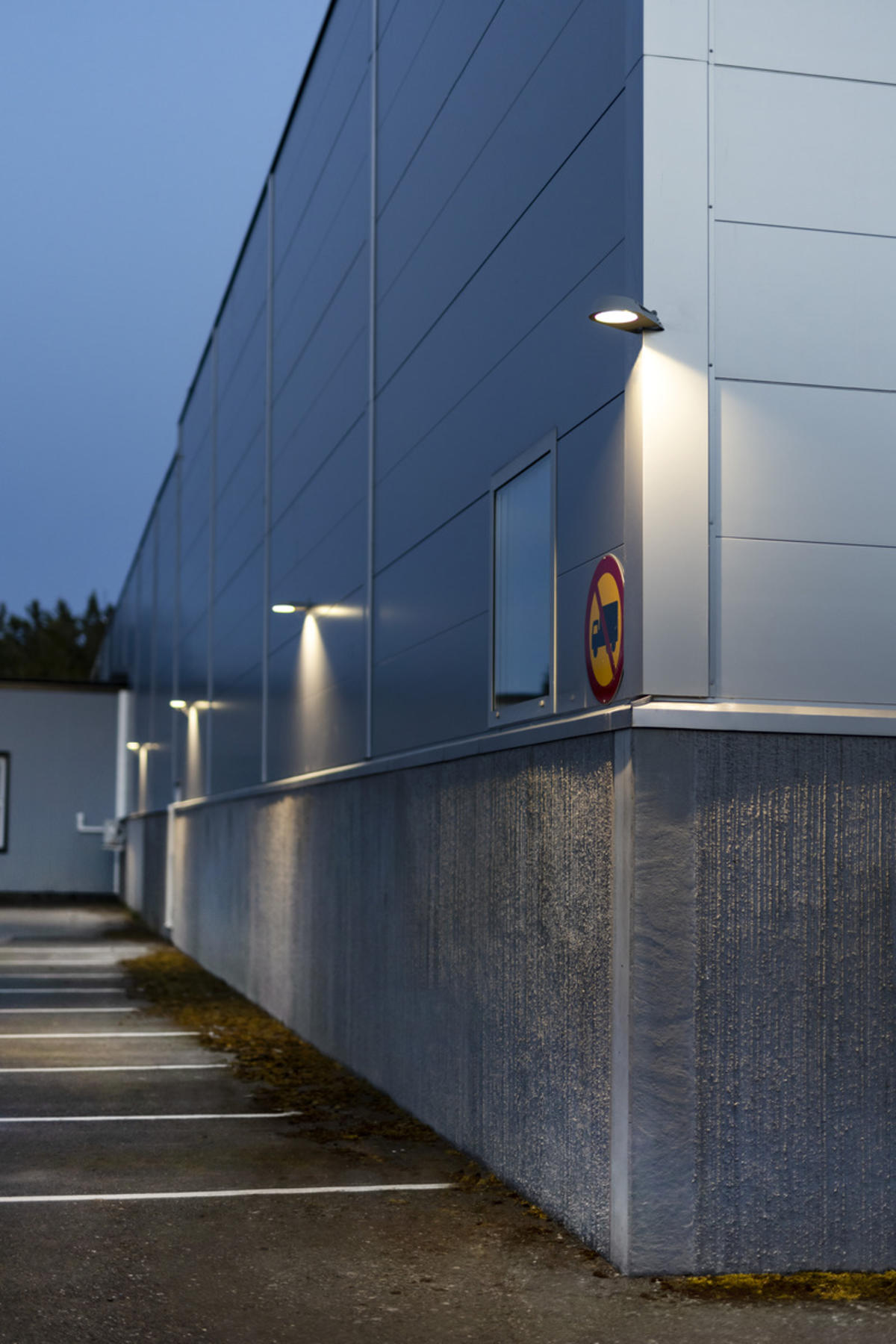

Sharp Wall är en perfekt fasadarmatur i skarp design för montage på vägg på större fastigheter som uppfyller kraven gällande bländning, jämnhet och färgåtergivning för parkeringar. Perfekt på en industrifasad, garagelängan vid hyresfastigheten eller varför inte över lagerporten. Ställbart ljusflöde och valbar färgtemperatur via DIP-Switch, direkt i armaturen. Slagtålig (IK10) med tålig pulverlack för att klara vårt nordiska klimat. Anpassningsbar med sitt tiltbara armaturhuvud gör det möjligt att rikta ljuset 0-30°. Hörnfäste finns som tillbehör och Montageplåt för tunna plåt- och lättbetongfasader. Lättinstallerad tack vare separat bakstycke och vidarekopplingsbar snabbplint för direkt anslutning till 230V. Anpassad för utanpåliggande kabel.
Finns i flera färger
  • Grå
  • Antracit

Varianter

E-nummer Variantnamn Färg
Sharp Wall Antracit 7705425 Sharp Wall Antracit Antracit
Sharp Wall Grå 7705424 Sharp Wall Grå Grå
Beskrivning
E-nummer 7705425
Variantnamn Sharp Wall Antracit
Garanti 5 år
Ljusteknisk data
Ljuskälla LED
Ljuskälla ingår Ja
Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs
Ljusfärg Varmvit
Färgtemperatur (K) 3000, 4000
Färgåtergivning (Ra) >80
Färgtolerans (SDCM) 3
Initial kromaticitet 3000K: x: 0.4427, y: 0.4171, 4000K: x: 0.3796, y: 0.3777
Ljusstyrka (cd) 1280
Armaturlumen (lm) 2950

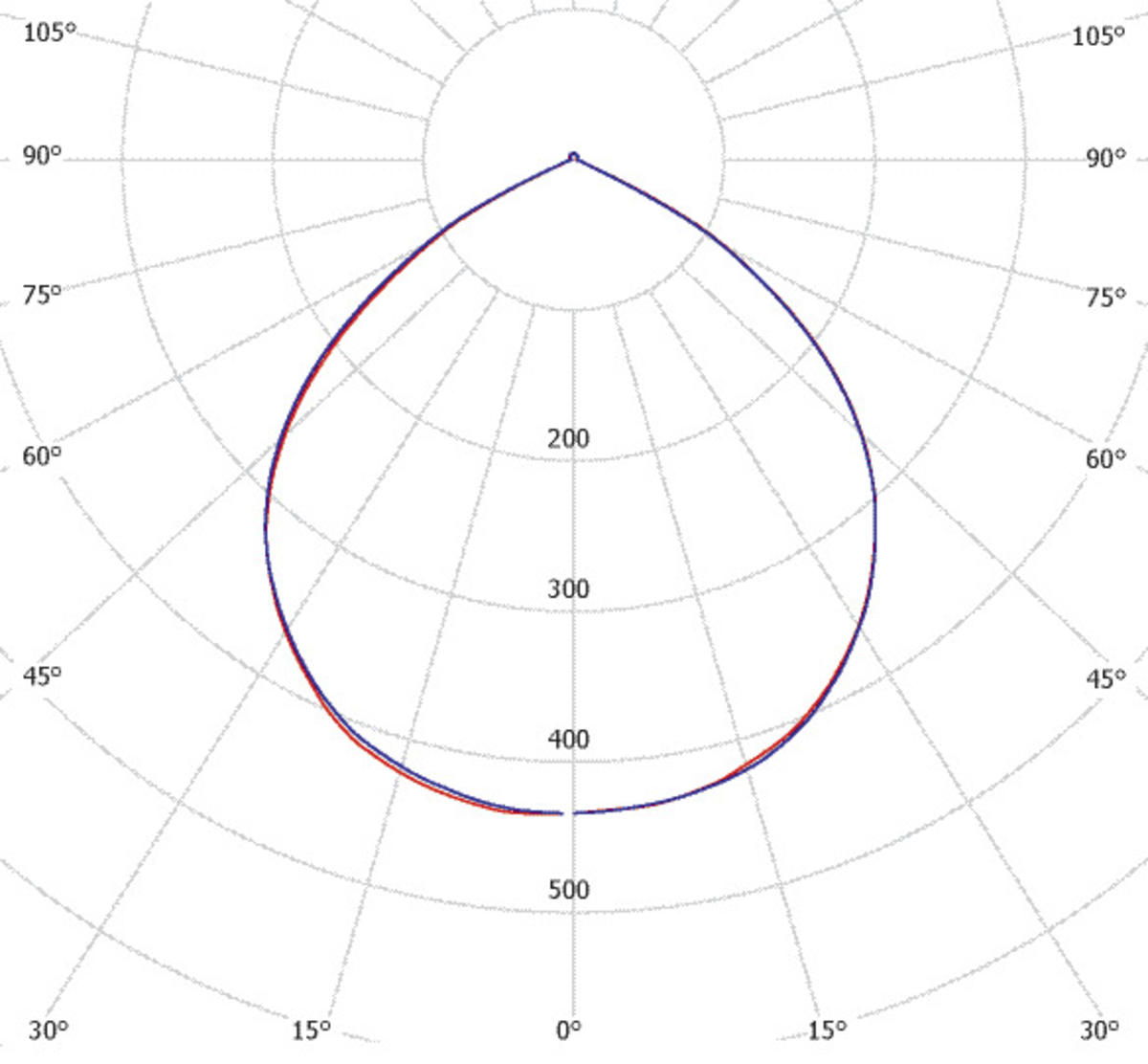

Spridningsvinkel (°) 100
Ljusspridning Symmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Antal LED (st) 1
Livslängd L70 100 000h Ta 25°C
Nominell livslängd (h) 100000
Bibehållet ljusflöde 50 000h L84
Bibehållet ljusflöde 75 000h L76
Bibehållet ljusflöde 100 000h L70
LLMF @ 50 000h 0,84
LLMF @ 100 000h 0,7
Livslängd drivdon 50 000h/10%
Teknisk data
Tiltbar (°) 30
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50, 60
Framspänning (Vf) 36
Effekt LED (W) 27
Effekt Armatur (W) 31
Systemeffekt (W) 31
Effektivitet armatur (lm/W) 95
Effektivitet system lm/W 95
Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 E
Drift och anslutning
Drivdon ingår Ja
Drivdonsmodell Konstantström
Drivdon Tillverkare Hide-a-lite
Anslutning (typ) Snabbplint
Anslutning (mm2) 3x0,5-1,5
Vidarekoppling Ja
Dragavlastning Ja
Effektfaktor λ 0,94
Verkningsgrad (%) 86
Effektförlust (W) 4,31
Läckström (mA) 0,2
THD (%) 9
Konstantström (mA) 250, 500, 750
Driftstemperaturområde -20…+50
Max. Tc (°C) 105
Dimbar Nej

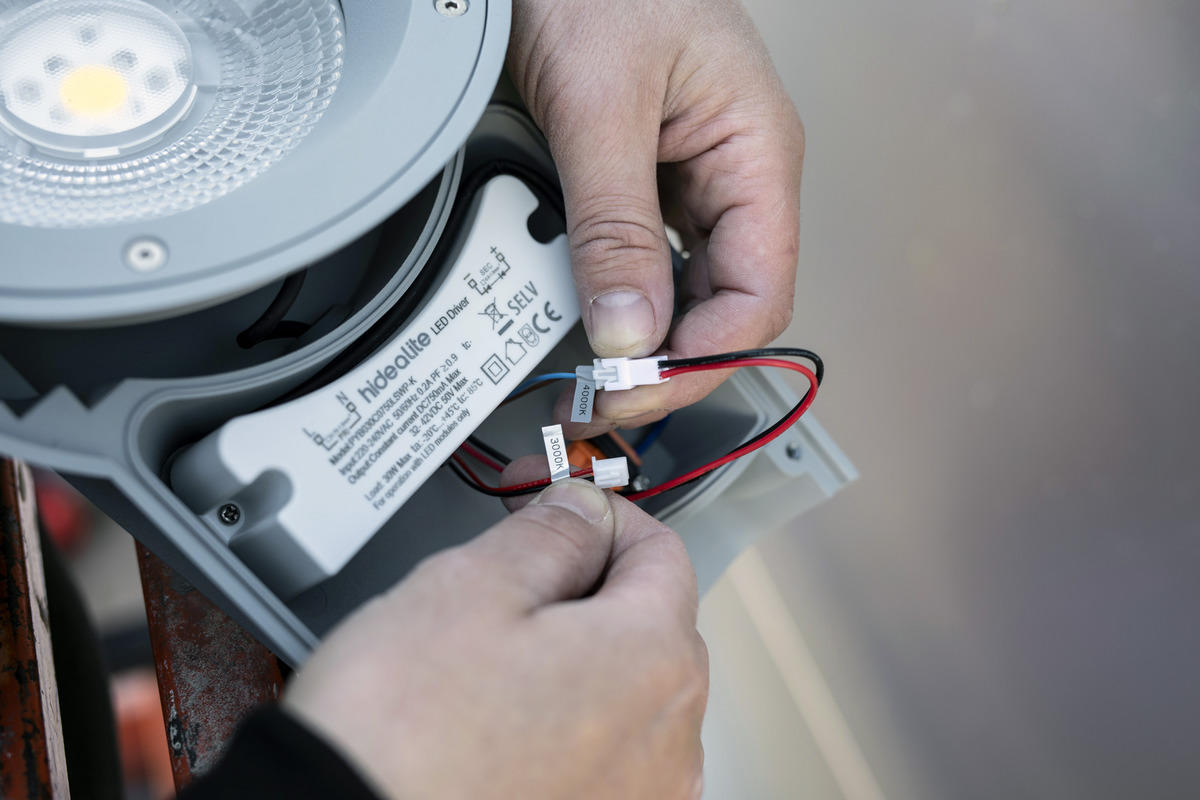

Styrning DIP-Switch Power
Skydd mot Kortslutning, Överbelastning
Överspänningsskydd DM (kV) 1,5
Överspänningsskydd CM (kV) 1,5
Avsäkring B10 (st) 12
Avsäkring B16 (st) 19
Avsäkring C10 (st) 20
Avsäkring C16 (st) 32
Färg och material
Material Aluminium
Färg Antracit
Färgkod (RAL) 7016
Miljöbedömning Byggvarubedömningen
Mått och installation
Driftsmiljö Inomhus / torra utrymmen, Utomhus
IP-klass 65
Skyddsklass I
Montage Vägg
Infästning Skruvmontage, Montageram
Godkännandemärkning CE
Slagstyrka IK10

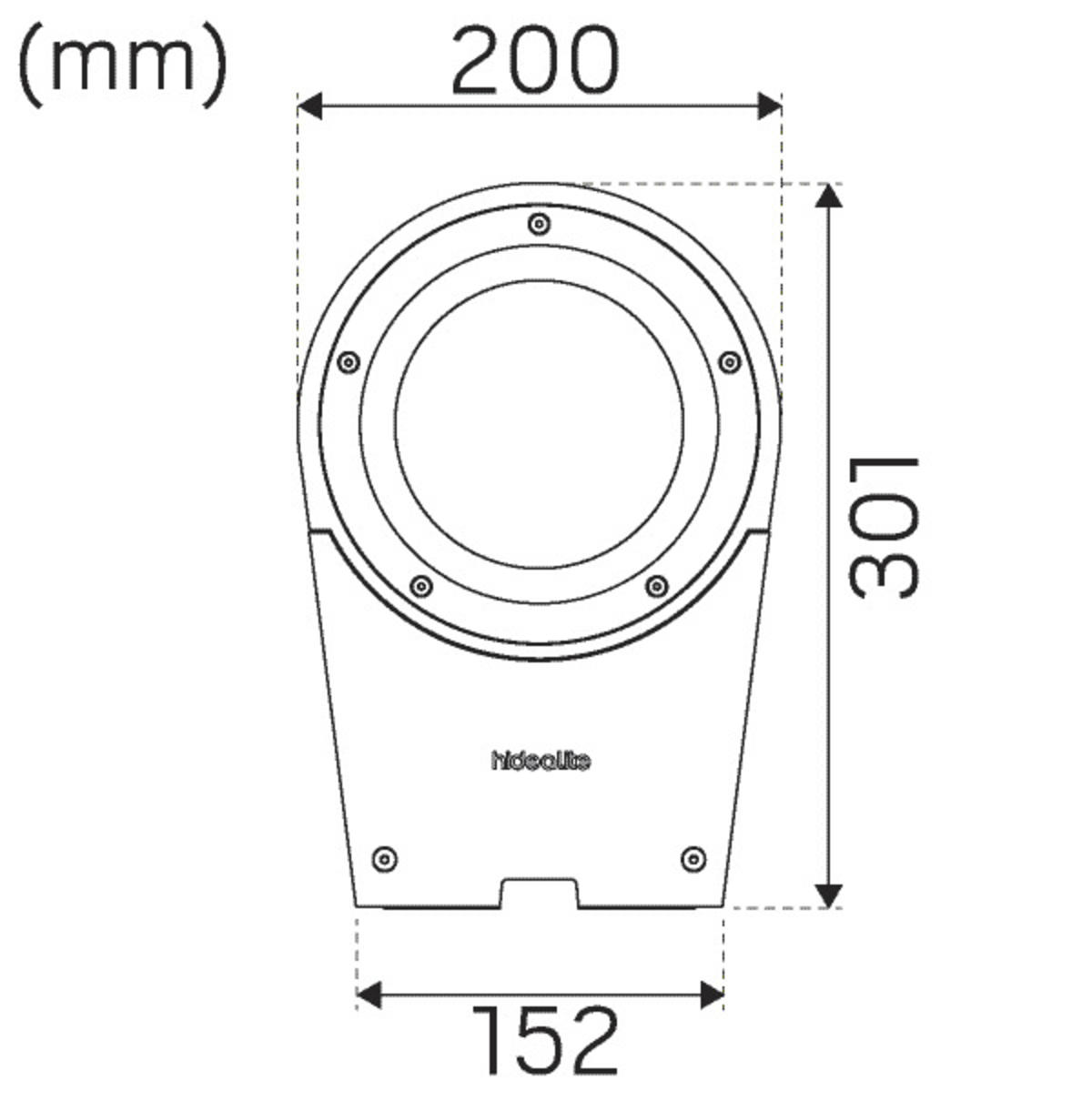

Längd (mm) 301
Bredd (mm) 200
Höjd (mm) 61
Vikt (kg) 2,24
