Indline Sport Grid IP23

Liikuntatilojen valaisin erilaisilla valokeiloilla, tai epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pallotestattu VDE 0710-13 mukaisesti, ja toimitetaan esiasennetulla suojaritilällä. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Säädettävä katto- ja seinäkiinnike tarvikkeena
Yksi värivaihtoehto

Tuotevaihtoehdot

SNRO Mallinimi Valomäärä (lm) Ohjaus Hajontakulma (°)
Indline Sport Grid IP23 L Narrow 840 4318335 Indline Sport Grid IP23 L Narrow 840 9650 DIP-Switch Power, OnOff 30
Indline Sport Grid IP23 L Medium 840 4318336 Indline Sport Grid IP23 L Medium 840 9000 DIP-Switch Power, OnOff 60
Indline Sport Grid IP23 L Wide 840 4318337 Indline Sport Grid IP23 L Wide 840 8800 DIP-Switch Power, OnOff 90
Indline Sport Grid IP23 L Asym 840 4318338 Indline Sport Grid IP23 L Asym 840 9150 DIP-Switch Power, OnOff 65
Indline Sport Grid IP23 L Narrow 840 DALI 4318339 Indline Sport Grid IP23 L Narrow 840 DALI 9900 Push 230V, DALI 2 30
Indline Sport Grid IP23 L Medium 840 DALI 4318340 Indline Sport Grid IP23 L Medium 840 DALI 9000 Push 230V, DALI 2 60
Indline Sport Grid IP23 L Wide 840 DALI 4318341 Indline Sport Grid IP23 L Wide 840 DALI 9200 Push 230V, DALI 2 90
Indline Sport Grid IP23 L Asym 840 DALI 4318342 Indline Sport Grid IP23 L Asym 840 DALI 9350 Push 230V, DALI 2 65
Indline Sport Grid IP23 XL Narrow 840 4318343 Indline Sport Grid IP23 XL Narrow 840 16200 DIP-Switch Power, OnOff 30
Indline Sport Grid IP23 XL Medium 840 4318344 Indline Sport Grid IP23 XL Medium 840 16000 DIP-Switch Power, OnOff 60
Indline Sport Grid IP23 XL Wide 840 4318345 Indline Sport Grid IP23 XL Wide 840 16400 DIP-Switch Power, OnOff 90
Indline Sport Grid IP23 XL Asym 840 4318346 Indline Sport Grid IP23 XL Asym 840 15400 DIP-Switch Power, OnOff 65
Indline Sport Grid IP23 XL Narrow 840 DALI 4318347 Indline Sport Grid IP23 XL Narrow 840 DALI 16400 Push 230V, DALI 2 30
Indline Sport Grid IP23 XL Medium 840 DALI 4318348 Indline Sport Grid IP23 XL Medium 840 DALI 16200 Push 230V, DALI 2 60
Indline Sport Grid IP23 XL Wide 840 DALI 4318349 Indline Sport Grid IP23 XL Wide 840 DALI 16500 Push 230V, DALI 2 90
Indline Sport Grid IP23 XL Asym 840 DALI 4318350 Indline Sport Grid IP23 XL Asym 840 DALI 15700 Push 230V, DALI 2 65

Indline Sport Grid IP23 L Narrow 840

Tuotekuvaus
SNRO 4318335
Mallinimi Indline Sport Grid IP23 L Narrow 840
Takuu 5 vuotta
Valaisutiedot
Valonlähde LED
Valonlähde mukana Kyllä
Valon väri Valkoinen
Värilämpötila (K) 4000
Värintoisto (Ra) >80
Sallittu väripoikkeama (SDCM) 3
Alkukromaattisuus (0.373,0.373)
Valovoima (cd) 17300
Valomäärä (lm) 9650
Hajontakulma (°) 30
Valon hajonta Symmetrinen
Valonjakauma Kapea Valonjako
Valolähteiden määrä (kpl) 1
LEDien määrä (kpl) 99
Käyttöikä L80 100 000h Ta 25°C
Nimellinen käyttöikä (h) 100000
Valovirran alenema 50 000h L92
Valovirran alenema 100 000h L80
LLMF @ 50 000h 0,92
LLMF @ 100 000h 0,8
Käyttöikä liitäntälaite 100 000h/10%
Tekniset tiedot
Suunnattava Ei
Jännite (tyyp.) AC
Jänniteväli (V) 220...240
Nimellisjännite (V) 230
Verkkotaajuus (Hz) 50, 60
Kokonaisteho (W) 67
Järjestelmän teho (W) 67
Valaisimen tehokkuus (lm/W) 144
Järjestelmän tehokkuus lm/W 144
Käyttö ja kytkentä
Liitäntälaite mukana Kyllä
Liitäntälaitteen malli Vakiovirta
Driver-tyyppi Sisäänrakennettu
Liitäntälaite Valmistaja TCI
Liitäntä (tyyppi) Pikaliitin
Liitäntä (mm2) 5x0,5-2,5
Edelleenkytkentä Kyllä
Vedonpoisto Kyllä
Tehokerroin λ 0,95
Hyötysuhde (%) 93
Vakiovirta (mA) 325, 400, 500, 600, 700
Käyttölämpötila-alue Ta (°C) -25…+50
Maks. Tc (°C) 85
Himmennettävä Ei
Ohjaus DIP-Switch Power, OnOff
Sulake B10 (kpl) 18
Sulake B16 (kpl) 29
Sulake C10 (kpl) 28
Sulake C16 (kpl) 45
Väri ja materiaali
Materiaali Metalli, Pelti, PMMA
Väri Alusinkkiä
Valaisinrenkaan väri Valkoinen
Valaisinrenkaan värikoodi (RAL) 9016
Halogeenivapaata Kyllä
Mitat ja asennus
Käyttöympäristö Sisätilat / kosteat tilat
IP-luokka 23
Kotelointiluokka I
Asennus Pinta-asennus, Valaisin kiinnitettynä vaakavaijeriin
Kiinnitys Ruuvikiinnitys, Koukku
Hyväksyntämerkintä CE, VDE
Iskulujuus VDE 0710-13
Hehkulankatesti IEC 695-2-1 (°C) 650

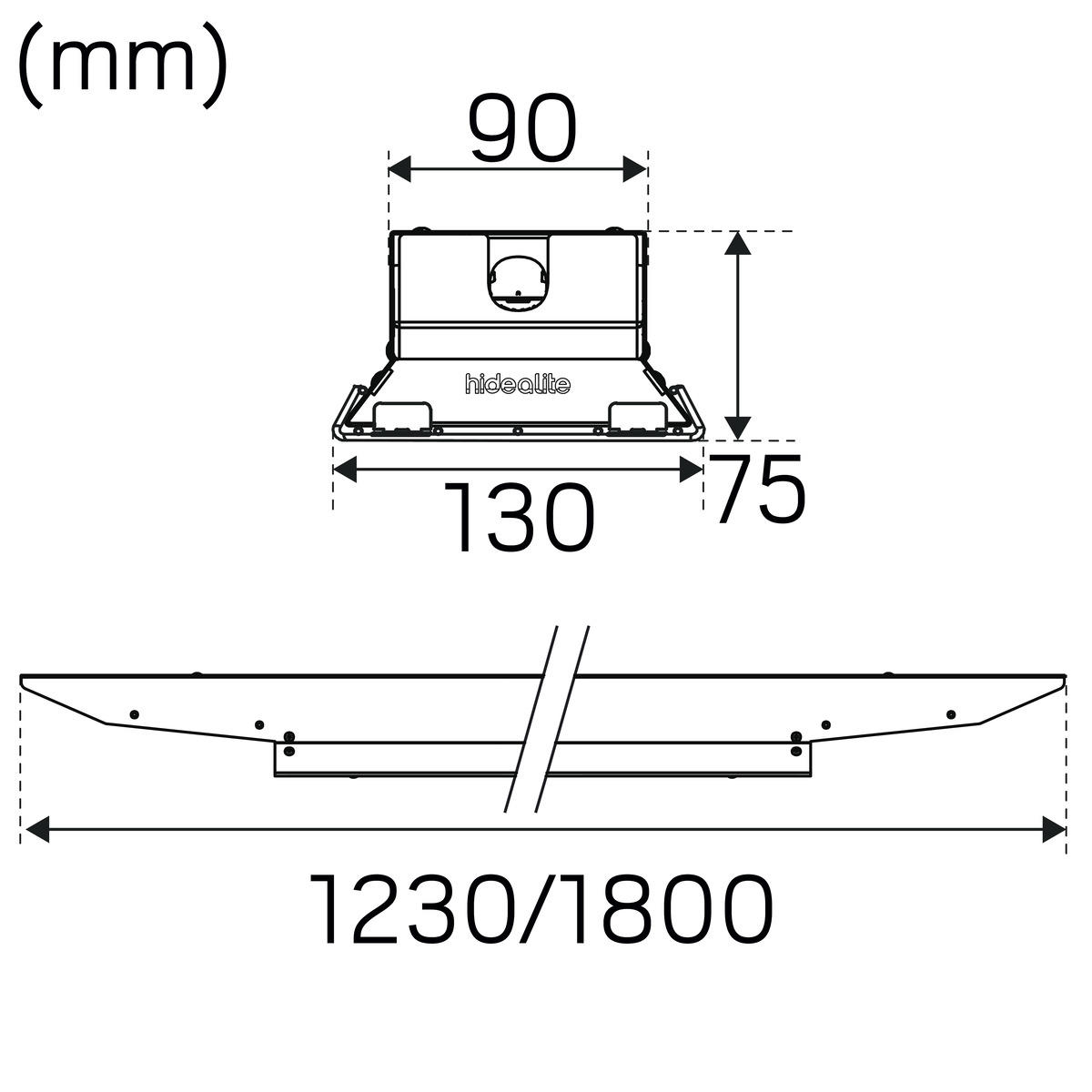

Pituus (mm) 1230
Leveys (mm) 130
Korkeus (mm) 75
Paino (kg) 3,69
