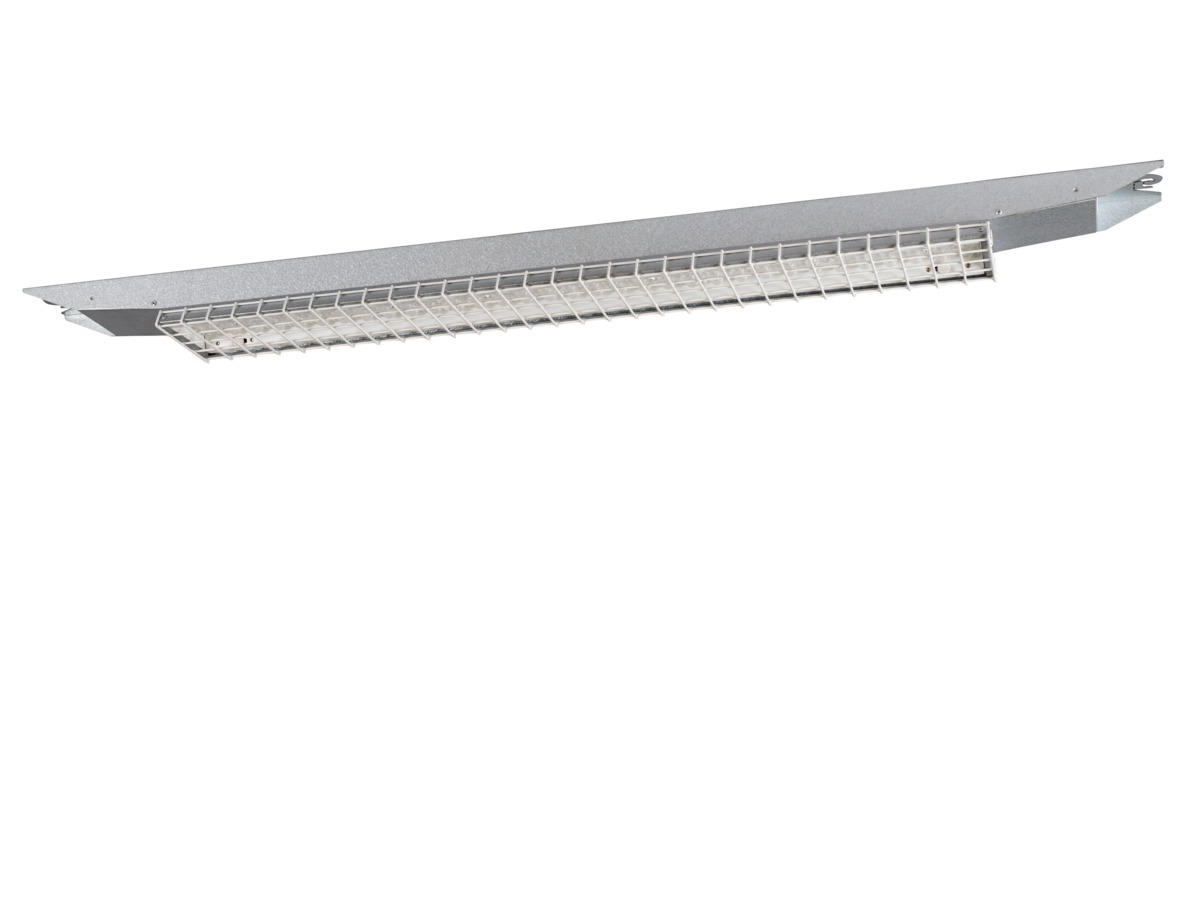

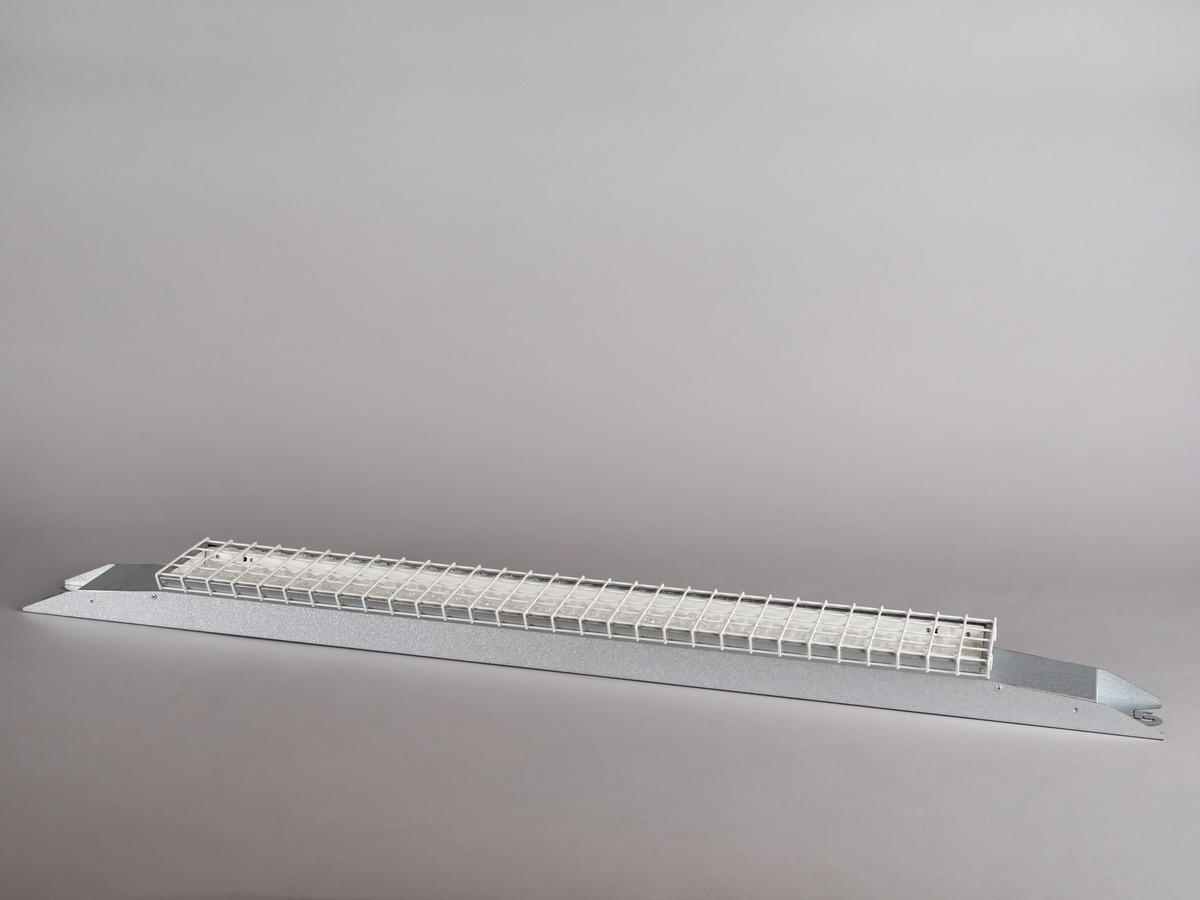

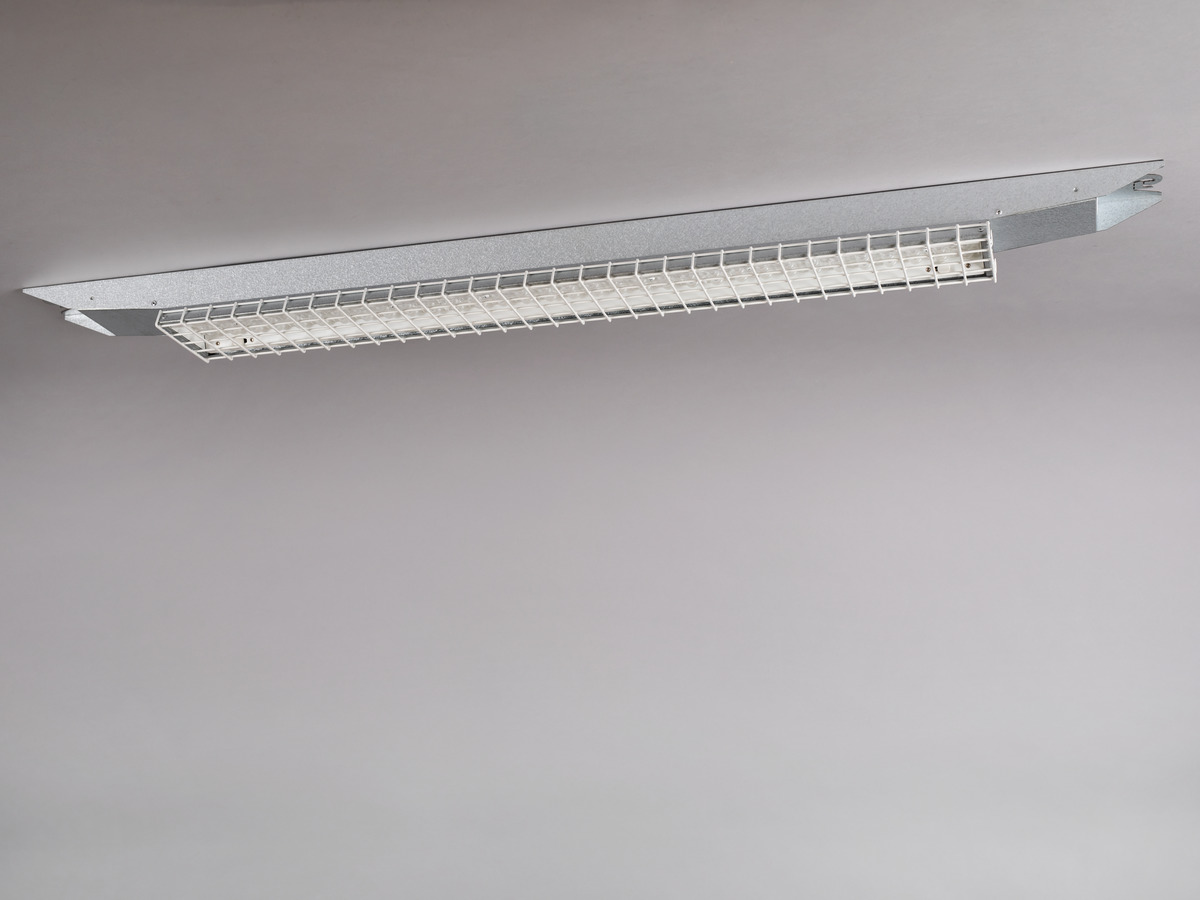

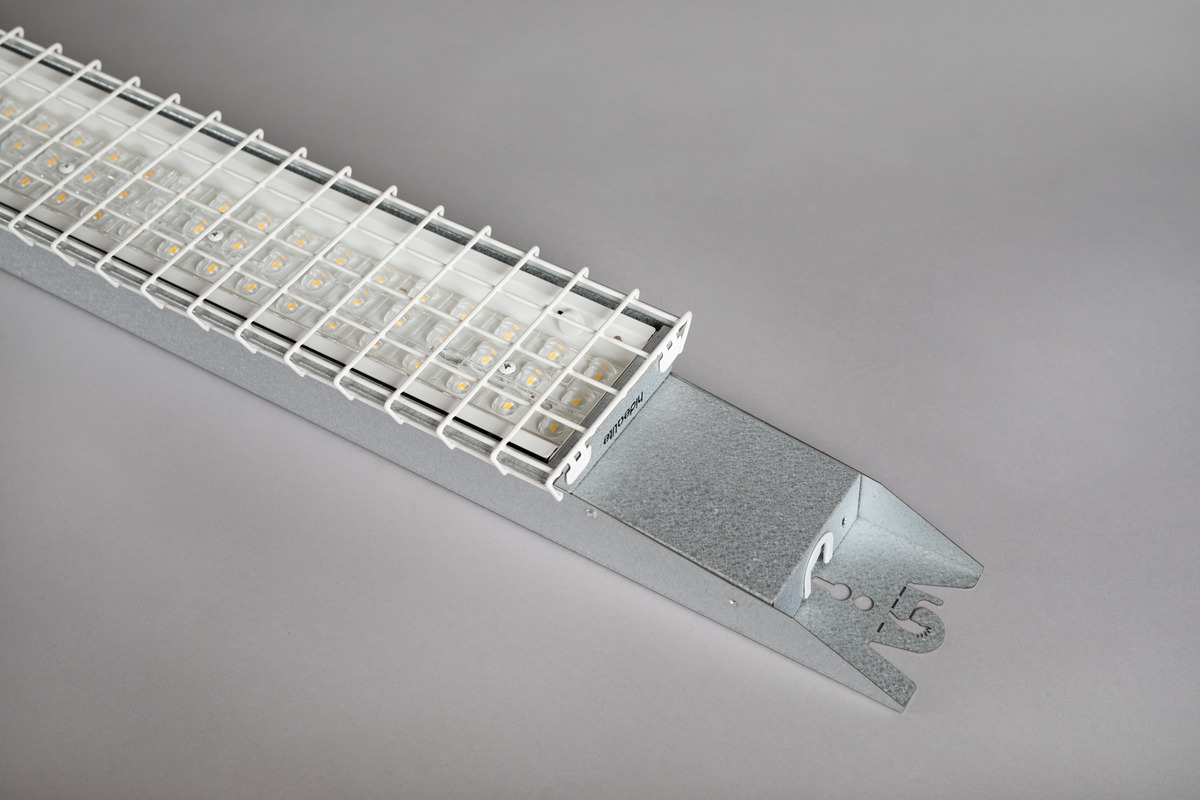

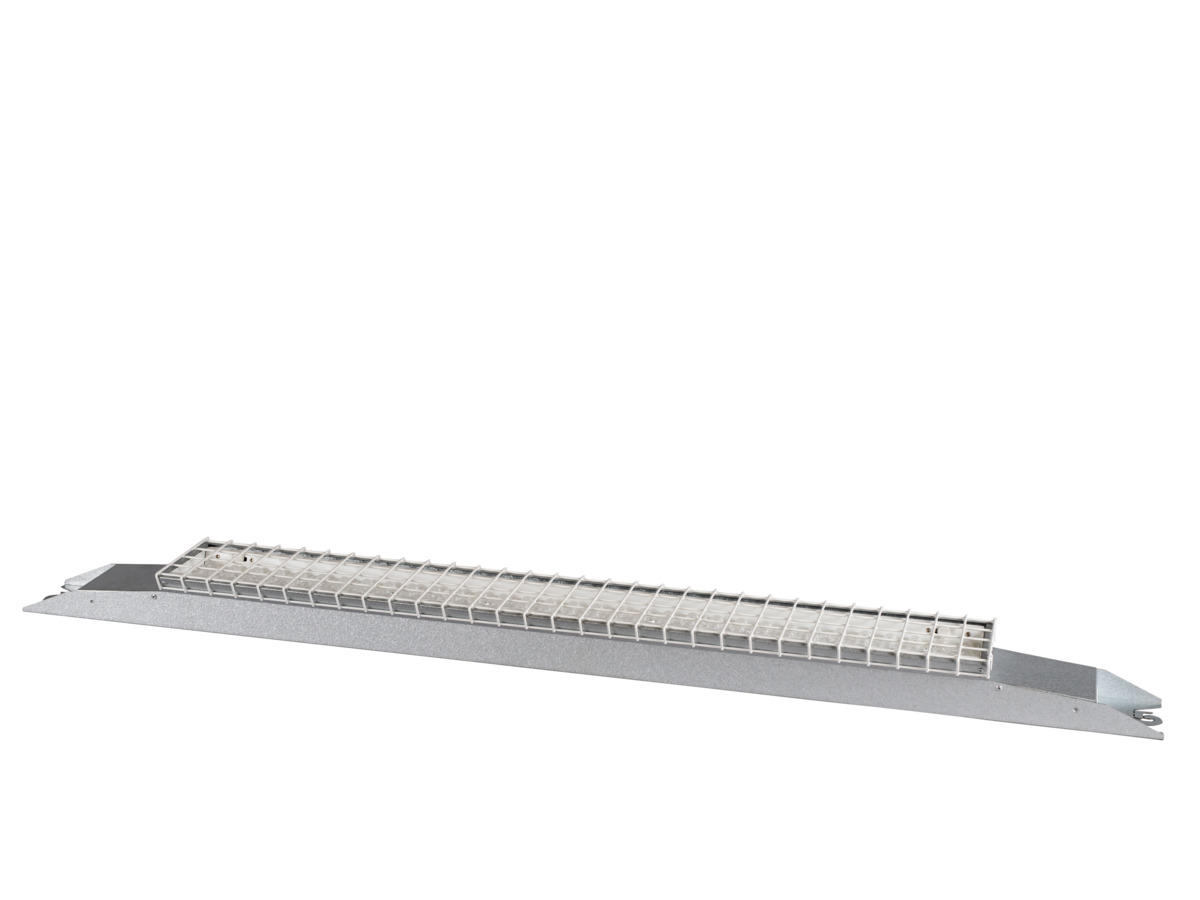

Indline Sport Grid IP23 Indline Sport Grid IP23 L Narrow 840 DALI

DIP-kytkimellä säädettävä valomäärä, katso käyttöohjeesta tasot
On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten Power-DIP-kytkimillä, katso tasot käyttöohjeesta
Asennus ja kytkentä tehdään päädyissä avaamatta valaisinta
Olemassa olevan johdotuksen käyttö, läpijohdotus vakiona
Vaihdettava LED-moduuli ja liitäntälaite – turvallinen ja vastuullinen
Pallotestattu VDE 0710-13 mukaisesti, mukana esiasennettu suojaritilä Useita asennustapoja: valaisinkisko, suoraan kattoon, seinälle tai vaijerilla, säädettävä katto- ja seinäkiinnike tarvikkeena (L, XL)

Liikuntatilojen valaisin erilaisilla valokeiloilla, tai epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pallotestattu VDE 0710-13 mukaisesti, ja toimitetaan esiasennetulla suojaritilällä. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Säädettävä katto- ja seinäkiinnike tarvikkeena

SNRO	Mallinimi	Valomäärä (lm)	Ohjaus	Hajontakulma (°)
4318339	Indline Sport Grid IP23 L Narrow 840 DALI	9900	Push 230V, DALI 2	30
4318335	Indline Sport Grid IP23 L Narrow 840	9650	DIP-Switch Power, OnOff	30
4318336	Indline Sport Grid IP23 L Medium 840	9000	DIP-Switch Power, OnOff	60
4318337	Indline Sport Grid IP23 L Wide 840	8800	DIP-Switch Power, OnOff	90
4318338	Indline Sport Grid IP23 L Asym 840	9150	DIP-Switch Power, OnOff	65
4318340	Indline Sport Grid IP23 L Medium 840 DALI	9000	Push 230V, DALI 2	60
4318341	Indline Sport Grid IP23 L Wide 840 DALI	9200	Push 230V, DALI 2	90
4318342	Indline Sport Grid IP23 L Asym 840 DALI	9350	Push 230V, DALI 2	65
4318343	Indline Sport Grid IP23 XL Narrow 840	16200	DIP-Switch Power, OnOff	30
4318344	Indline Sport Grid IP23 XL Medium 840	16000	DIP-Switch Power, OnOff	60
4318345	Indline Sport Grid IP23 XL Wide 840	16400	DIP-Switch Power, OnOff	90
4318346	Indline Sport Grid IP23 XL Asym 840	15400	DIP-Switch Power, OnOff	65
4318347	Indline Sport Grid IP23 XL Narrow 840 DALI	16400	Push 230V, DALI 2	30
4318348	Indline Sport Grid IP23 XL Medium 840 DALI	16200	Push 230V, DALI 2	60
4318349	Indline Sport Grid IP23 XL Wide 840 DALI	16500	Push 230V, DALI 2	90
4318350	Indline Sport Grid IP23 XL Asym 840 DALI	15700	Push 230V, DALI 2	65
4318362	Indline Sport Grid IP23 XXL Narrow 840	22200	OnOff, DIP-Switch Power	30
4318363	Indline Sport Grid IP23 XXL Medium 840	21900	OnOff, DIP-Switch Power	60
4318364	Indline Sport Grid IP23 XXL Wide 840	21700	OnOff, DIP-Switch Power	90
4318365	Indline Sport Grid IP23 XXL Asym 840	22400	OnOff, DIP-Switch Power	65
4318366	Indline Sport Grid IP23 XXL Narrow 840 DALI	22200	Push 230V, DALI 2	30
4318367	Indline Sport Grid IP23 XXL Medium 840 DALI	21900	Push 230V, DALI 2	60
4318368	Indline Sport Grid IP23 XXL Wide 840 DALI	21700	Push 230V, DALI 2	90
4318369	Indline Sport Grid IP23 XXL Asym 840 DALI	22400	Push 230V, DALI 2	65

Tuotekuvaus: SNRO 4318339

Mallinimi Indline Sport Grid IP23 L Narrow 840 DALI

Takuu 5 vuotta
Valaisutiedot: Valomäärä (lm) 9900

Valonlähde LED

Valonlähde mukana Kyllä

Vaihdettavuus Replaceable LED by professional, Replaceable Control gear by professional

Valon väri Valkoinen

Värilämpötila (K) 4000

Värintoisto (Ra) >80

Sallittu väripoikkeama (SDCM) 3

Valovoima (cd) 17850

Hajontakulma (°) 30

Valon hajonta Symmetrinen

Valonjakauma Kapea Valonjako

Valolähteiden määrä (kpl) 1

LEDien määrä (kpl) 99

Käyttöikä L80 100 000h Ta 25°C

Nimellinen käyttöikä (h) 100000

Valovirran alenema 50 000h L92

Valovirran alenema 100 000h L80

LLMF @ 50 000h 0,92

LLMF @ 100 000h 0,8

Käyttöikä liitäntälaite 100 000h/10%

Välkyntä (PstLM) 0,1

Stroboskooppinen vaikutus (SVM) 0,1
Tekniset tiedot: Suunnattava Ei

Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60

Kokonaisteho (W) 70

Järjestelmän teho (W) 70

Valaisimen tehokkuus (lm/W) 141

Järjestelmän tehokkuus lm/W 141

Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 C
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus Push 230V, DALI 2

Liitäntälaite mukana Kyllä

Liitäntälaitteen malli Vakiovirta

Driver-tyyppi Sisäänrakennettu

Liitäntälaite Valmistaja Osram

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 5x0,5-2,5

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Tehokerroin λ 0,95

Hyötysuhde (%) 92

THD (%) 8

Vakiovirta (mA) 700

Käyttölämpötila-alue Ta (°C) -25…+50

Maks. Tc (°C) 85

Sulake B10 (kpl) 20

Sulake B16 (kpl) 33

Sulake C10 (kpl) 23

Sulake C16 (kpl) 36
Väri ja materiaali: Materiaali Metalli, Pelti, PMMA

Väri Alusinkkiä

Valaisinrenkaan väri Valkoinen

Valaisinrenkaan värikoodi (RAL) 9016

Halogeenivapaata Kyllä
Mitat ja asennus: Käyttöympäristö Sisätilat / kosteat tilat

IP-luokka 23

Kotelointiluokka I

Asennus Pinta-asennus, Valaisin kiinnitettynä vaakavaijeriin

Kiinnitys Ruuvikiinnitys, Koukku

Hyväksyntämerkintä CE, VDE, a Hide-a-lite Choice

Iskulujuus VDE 0710-13

Hehkulankatesti IEC 695-2-1 (°C) 650

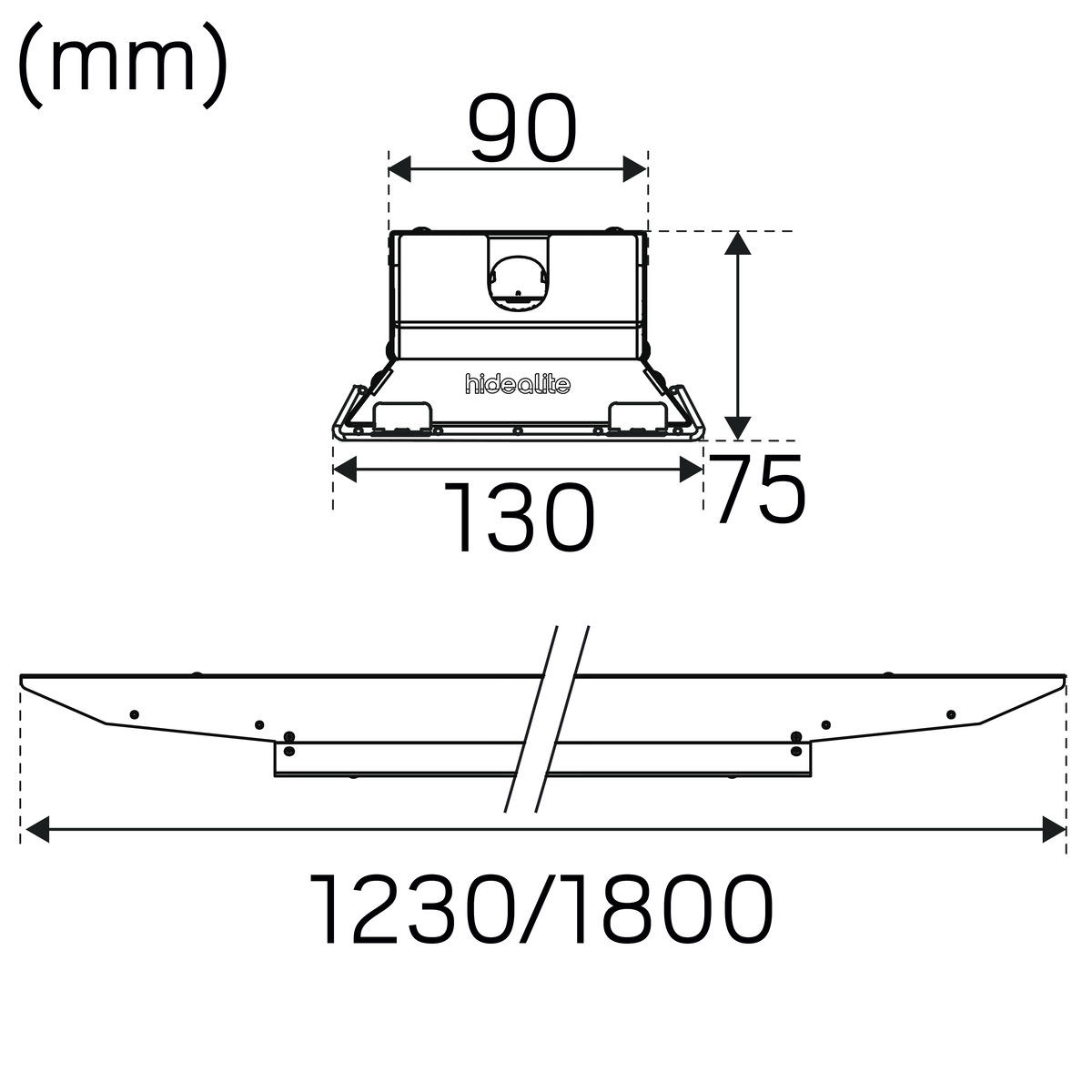

Pituus (mm) 1230

Leveys (mm) 130

Korkeus (mm) 75

Paino (kg) 3,81

Indline Sport IP23

Liikuntatilojen valaisin epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Lisävarusteena toimitettavalla suojaritilällä valaisin täyttää pallotestin VDE 0710-13 mukaisesti, tilattavissa erikseen. Säädettävä katto- ja seinäkiinnike tarvikkeena.

Indline IP23

Teräksestä valmistettu teollisuusvalaisin, jonka korkea tehokkuus täyttää teollisuuden vaatimukset joustavuuden ja pitkän käyttöiän suhteen. Korvaa T5- ja T8-valaisimet. Pienempi sähkönkulutus ja vähemmän huoltoa. Valaisimen molemmille sivuille strategisesti sijoitetut pikaliittimet mahdollistavat olemassa olevien johtojen käytön (ei koske Indline M). Harkittu rakenne mahdollistaa sekä LEDin että ohjaimen vaihdon. Valaistuksen DALI/Push- tai On/Off-ohjaus. On/Off-mallissa valomäärä ja teho säädettävissä pienemmäksi Power-DIP-kytkimillä. Valaisin sopii asennettavaksi valaisinkiskoon, ja siinä on avaimenreikä kattoasennusta varten. Integroitu vaijerikoukku ja koukkulukko mahdollistaa helpon naru/vaijeriripustuksen.

Liteline IP65 1200

Erittäin tehokas loisteputkien tilalla. Liukuvat yleiskiinnikkeet ja erillinen kytkentätila päädyissä. Pikaliittimet 5x2,5mm2 läpijohdotusta varten vakiona, holkkitiivisteet M20 ja läpiviennit jokaisessa päädyssä asennuksen helpottamiseksi. Mukautettu asennettavaksi valaisinkiskoon, avaimenreikä kattoasennusta varten ja integroitu vaijeriripustus koukulla ja koukkulukolla. D-merkitty, IP65- ja IK09-luokiteltu asennettaviksi vaativiin ympäristöihin ja tiloihin, joissa on suurentunut palovaara (On/Off ja S). Säädettävä valomäärä Power-DIP-kytkimillä. Sopii esimerkiksi pysäköintitaloihin sekä pölyiseen ja likaiseen teollisuuteen.

Liteline IP65 1500

Erittäin tehokas loisteputkien tilalla. Liukuvat yleiskiinnikkeet ja erillinen kytkentätila päädyissä. Pikaliittimet 5x2,5mm2 läpijohdotusta varten vakiona, holkkitiivisteet M20 ja läpiviennit jokaisessa päädyssä asennuksen helpottamiseksi. Mukautettu asennettavaksi valaisinkiskoon, avaimenreikä kattoasennusta varten ja integroitu vaijeriripustus koukulla ja koukkulukolla. D-merkitty, IP65- ja IK09-luokiteltu asennettaviksi vaativiin ympäristöihin ja tiloihin, joissa on suurentunut palovaara. On/Off ja S-toimintoa voidaan säätää suuremmalle valomäärälle ja teholle Power-DIP-kytkimellä. Sopii esimerkiksi pysäköintitaloihin sekä pölyiseen ja likaiseen teollisuuteen.

Liteline Basic IP44

Teollisuusvalaisin, IP44-perusmalli, joka korvaa T5- ja T8-valaisimet. Pienempi sähkönkulutus ja vähemmän huoltoa. Maalatusta teräslevystä tehty valaisin. Prismamainen kupu iskunkestävää PC:tä huurrekalvolla sekä kätevät taittuvat päädyt. Pikaliitin ketjutusta varten, läpivienti molemmissa päädyissä sekä kaksi keskellä, toinen keskitetty, piilotettua johdotusta varten. Sopii erinomaisesti tiloihin, jossa halutaan helppoa ja toimivaa ratkaisua – varasto, kellari, pesutupa tai yksinkertaiset teolliset tilat. Sisäänrakennettu ohjain, DIP-kytkimillä säädettävä valon määrä.

Indline Sport Grid IP23

Indline Sport Grid IP23 L Narrow 840 DALI
