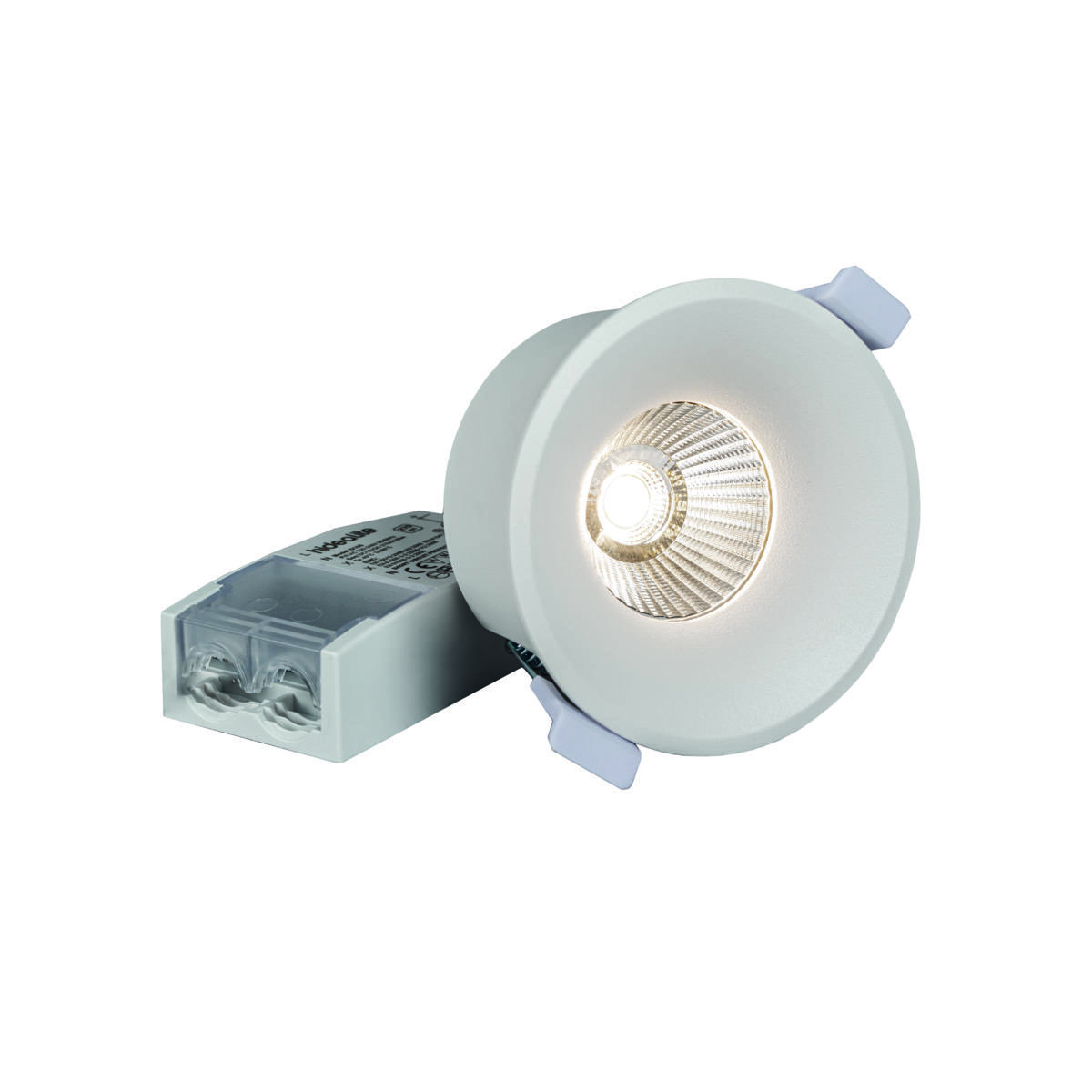

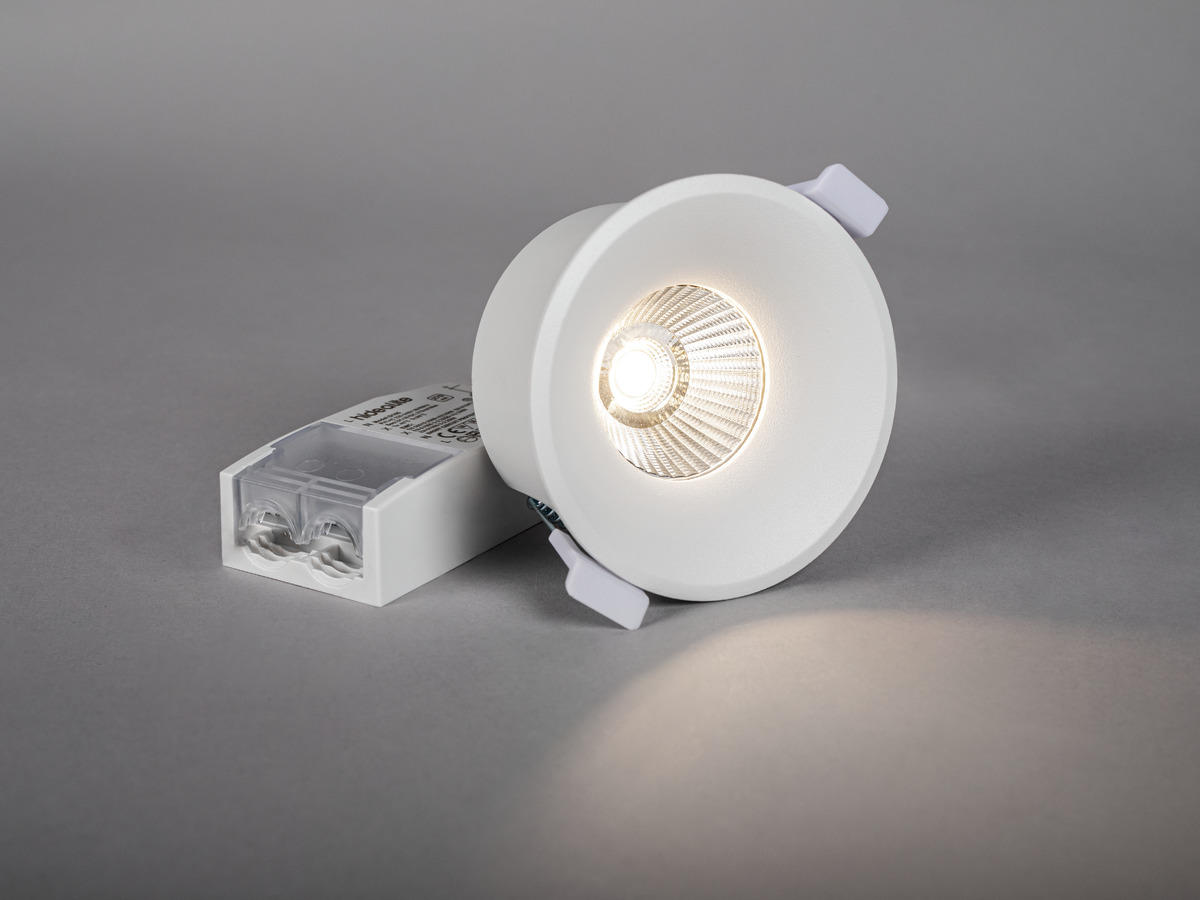

Optic Quick Deep ISO

Godkjent for montering direkte mot isolering
Kan monteres både innendørs og utendørs
Inntrukket lyskilde for diskre og godt avblendet lys
Svart frontring finnes som tilbehør
Komplett med fasedimbar driver, tilpasset for kabel eller K-rør 16 mm
Liste over anbefalte dimmere finnes på www.hidealite.no

Downlight med reflektorteknologi og dypt innsenket lyskilde godkjent for montering direkte mot isolering. Gir et diskré og godt avblendet lys med svært god fargegjengivelse, opptil Ra>95. Passer i både private og offentlige miljøer der man ønsker en behagelig allmennbelysning. Svart frontring er tilgjengelig som tilbehør. Komplett med fasedimbar driver, 3-polet hurtigkobling for viderekobling samt strekkavlaster for kabel eller k-rør 16 mm. Dimbar med de vanligste dimmerne på markedet.

EL-nummer	Variantnavn	Fargetemperatur (K)	Armaturlumen (lm)
3242596	Optic Quick Deep ISO Hvit 4000K	4000	415
3242593	Optic Quick Deep ISO Hvit Tune	3000	340
3242594	Optic Quick Deep ISO Hvit 2700K	2700	390
3242595	Optic Quick Deep ISO Hvit 3000K	3000	390

Beskrivelse: EL-nummer 3242596

Variantnavn Optic Quick Deep ISO Hvit 4000K

Garanti 5 år
Lys tekniske data: Armaturlumen (lm) 415

Lyskilde LED

Lyskilde inngår Ja

Utskiftbarhet Non-replaceable LED, Replaceable Control gear by professional

Lysfarge Hvit

Fargetemperatur (K) 4000

Fargegjengivelse (Ra) >90

Fargetoleranse (SDCM) 3

Lysstyrke (cd) 700

Spredningsvinkel (°) 36

Lysspredning Symmetrisk

Lysfordeling Direkte

Antall lyskilder (stk) 1

Antall LED (stk) 1

Levetid L80 100 000h Ta 25°C

Nominell levetid (t) 100000

Vedlikeholdt lumen 50 000h L91

Vedlikeholdt lumen 100 000h L84

LLMF @ 50 000h 0,91

LLMF @ 100 000h 0,84

Levetid driver 50 000h/10%
Tekniske Data: Spenning (Type) AC

Spenningsintervall (V) 220...240

Nominell spenning (V) 230

Nettfrekvens (Hz) 50, 60

Effekt LED (W) 4,8

Effekt armatur (W) 6

Systemeffekt (W) 6

Effektivitet armatur (lm/W) 69

Effektivitet system lm/W 69

Innkommende lyskildes Energieffektivitetsklasse (EU) 2019/2015 F
Drift og tilkobling: Dimmbar Ja

Styring Fasedimring (bakkant), Fasedimring (framkant)

Driver inkludert Ja

Drivermodell Konstantstrøm

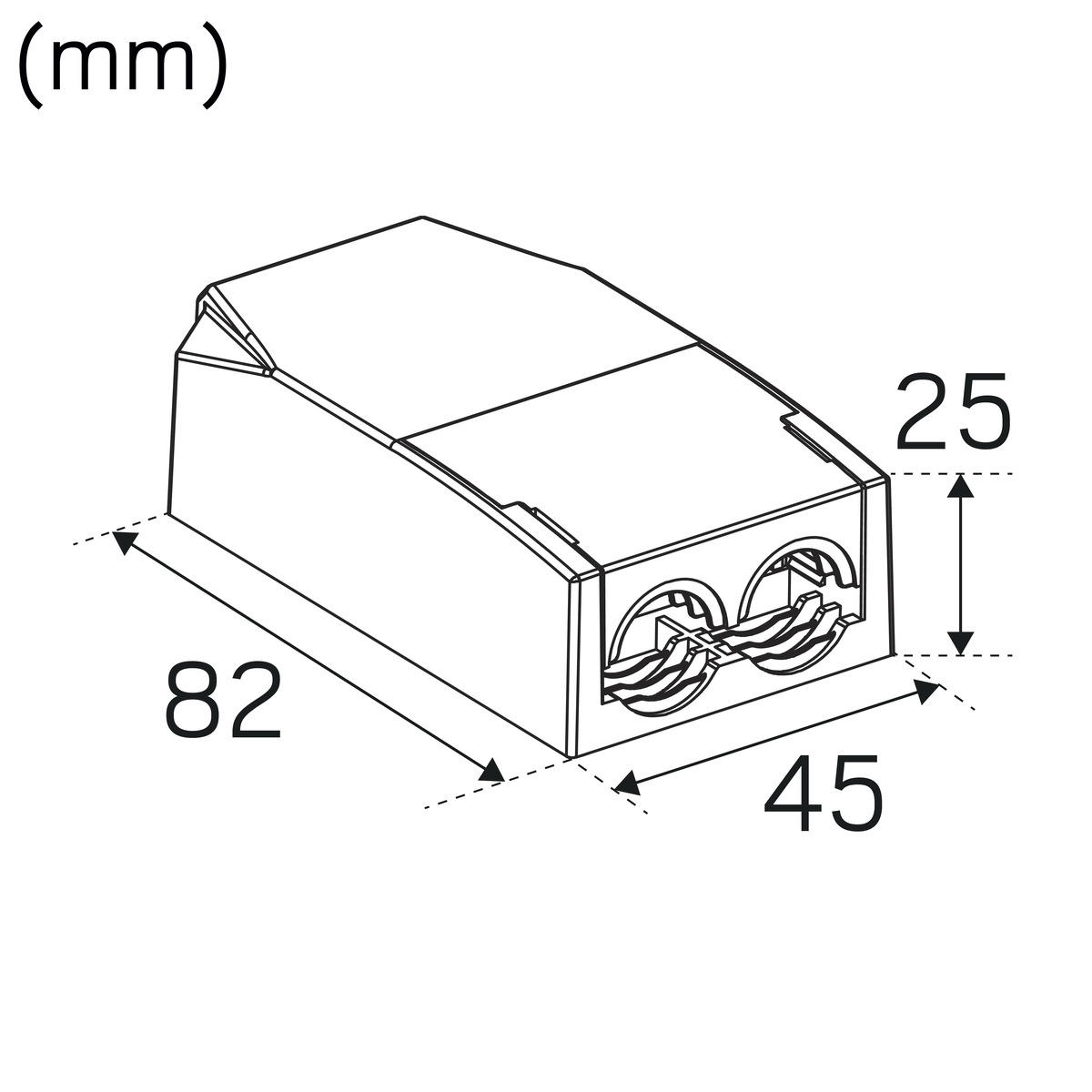

Drivertype Frittliggende

Tilkobling (Type) Hurtigsplint

Tilkobling (mm2) 3x0,5-1,5

Viderekobling Ja

Strekkavlastning Ja

Effektfaktor λ 0,9

Virkningsgrad (%) 75

Konstantstrøm (mA) 270

Driftstemperaturområde Ta (°C) -20…+40

Maks Tc (°C) 85

Dimteknik sekundærside AM

Beskytt mot Kortslutning, Overbelastning

Sikring B10 (stk) 75

Sikring B16 (stk) 100

Sikring C10 (stk) 125

Sikring C16 (stk) 140
Farge og materiale: Materiell Aluminium

Farge Hvit

Fargekode (RAL) 9016

Environmental Assessment Byggvarubedömningen
Dimensjon og installasjon: Driftsmiljø Innendørs / bad (tak sone 1), Utendørs

IP-klasse 44

Beskyttelsesklasse II

Montering Innfelt

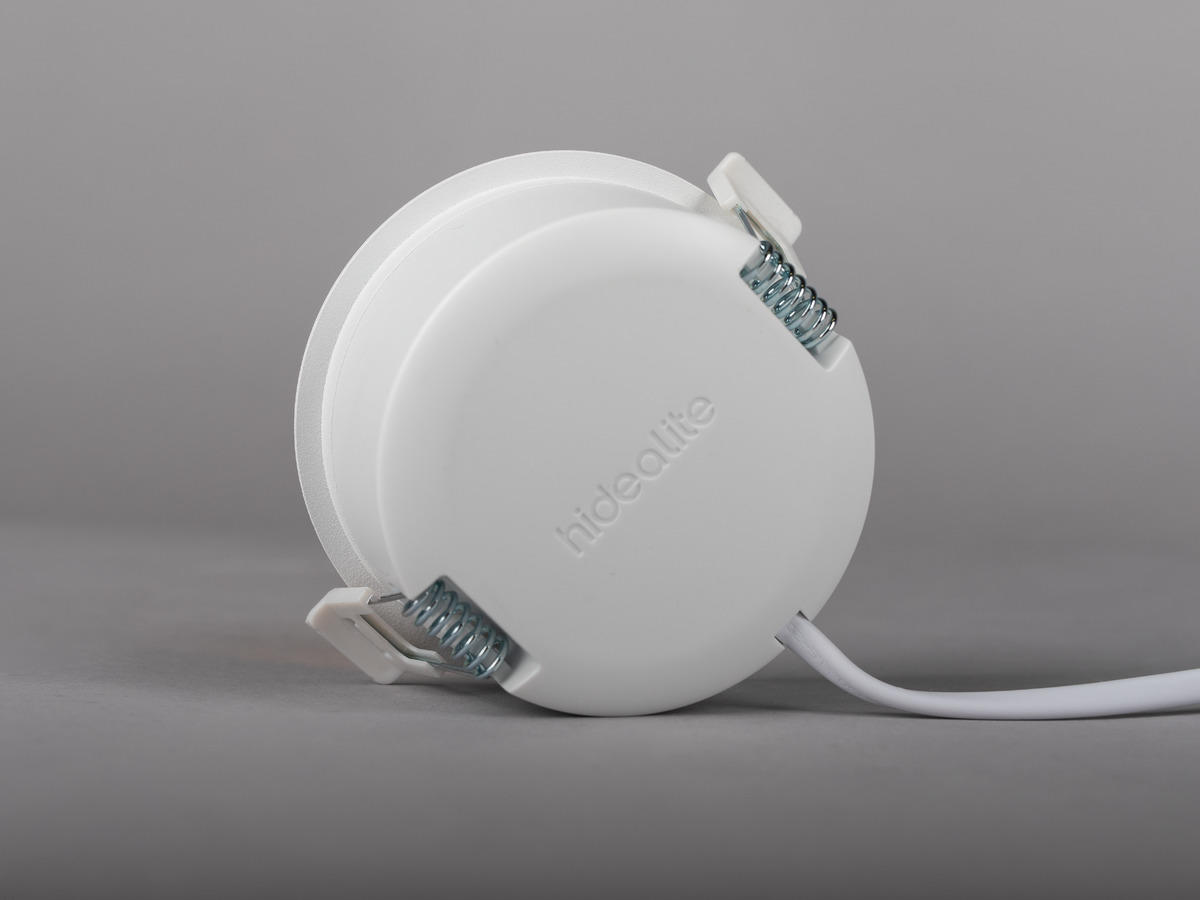

Innfesting Monteringsfjær

Taktykkelse intervall (mm) 3-26

Brannsikkerhetsmerking Godkjent for installasjon mot isolering

Beskyttelseskappe 3250543, 3250544, 3213839

Godkjenningsmerknad CE

Glødetrådtest IEC 695-2-1 (°C) 650

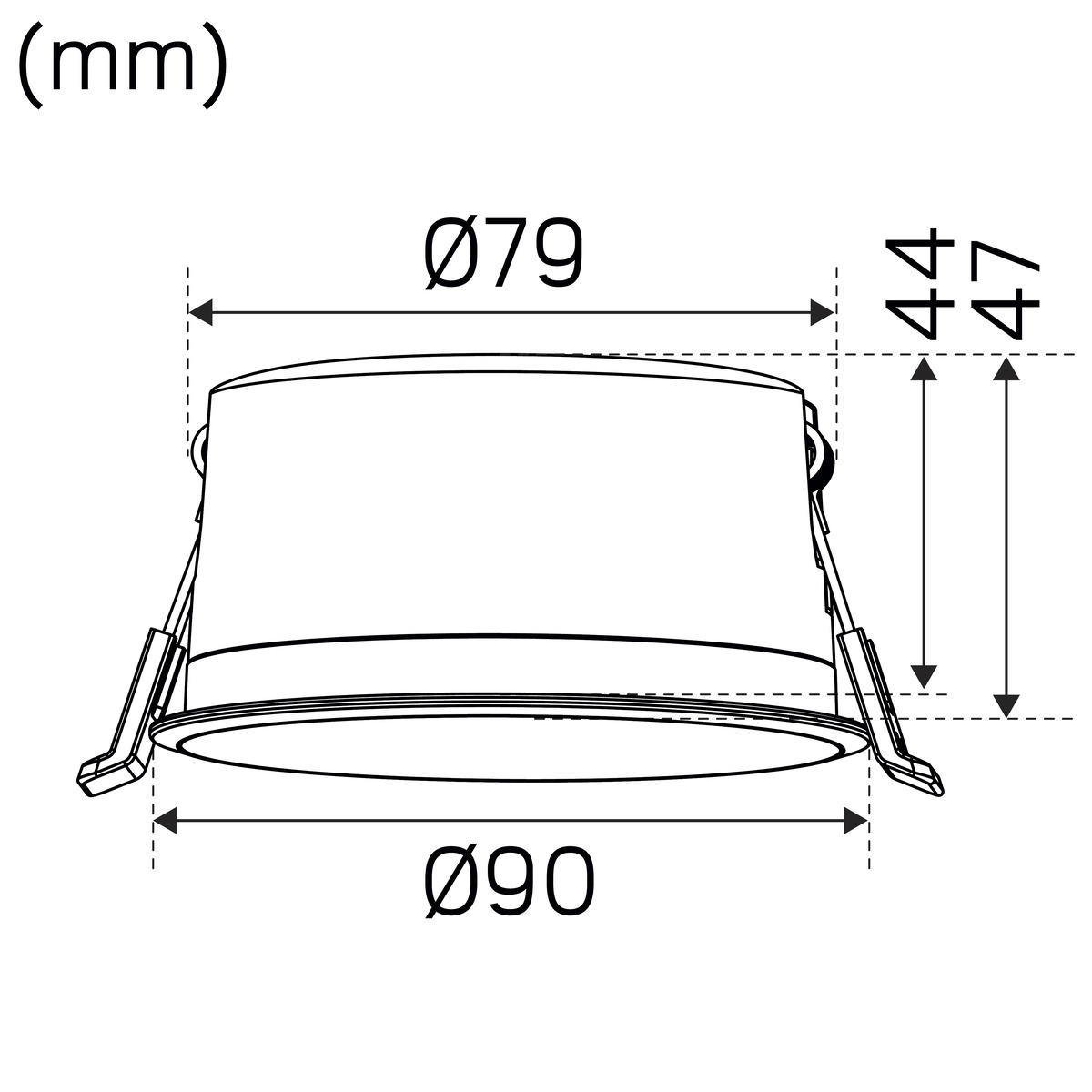

Høyde (mm) 47

Diameter (mm) 90

Vekt (kg) 0,283

Min innbyggingsmål (mm) 170x120x44

Høyde innfelt del (mm) 44

Høyde utvendig del (mm) 3

Hulltaking Reikä Ø (mm) 82-85
