Echo L

Fleksibel armatur med reflektorteknikk og en høyt plassert lyskilde for svært god avblending. Allround-armatur for offentlige miljøer der det kreves mer lys, f.eks. rom med store takhøyder. Ved nyinstallasjon eller utskifting av gamle kompaktlysrørarmaturer for en mer energieffektiv installasjon. Regulerbar lysfluks og valgbar fargetemperatur via DIP-switch, 3000 K, 4000 K og 5700 K. Komplett med driver for fasedimming eller DALI-2, med hurtigkoblinger samt skruefri strekkavlasting. Dekkring fås som tilbehør. Kan fås med Q-Box Mini eller Linect.

	EL-nummer	Variantnavn	Styring
	3216747	Echo L Hvit 830/840	DIP-Switch Power, Fasedimring (bakkant), Fasedimring (framkant)
	3216748	Echo L Hvit 830/840 DALI	DIP-Switch Power, Push 230V, 1-10 V, DALI 2

EL-nummer

Variantnavn

Styring

3216747

Echo L Hvit 830/840

DIP-Switch Power, Fasedimring (bakkant), Fasedimring (framkant)

3216748

Echo L Hvit 830/840 DALI

DIP-Switch Power, Push 230V, 1-10 V, DALI 2

Beskrivelse: EL-nummer 3216747
Variantnavn Echo L Hvit 830/840
Garanti 5 år
Lys tekniske data: Lyskilde LED
Lyskilde inngår Ja
Utskiftbarhet Replaceable LED by professional, Replaceable Control gear by professional
Lysfarge Hvit
Fargetemperatur (K) 3000, 4000, 5700
Fargegjengivelse (Ra) >80
Fargetoleranse (SDCM) 3
Opprinnelig kromatisitet 3000K (0.433, 0.328) 4000K (0.403, 0.342)
Lysstyrke (cd) 1720
Armaturlumen (lm) 3160
Spredningsvinkel (°) 90
Lysspredning Symmetrisk
Lysfordeling Direkte
Antall lyskilder (stk) 1
Antall LED (stk) 192
Levetid L80 50 000h Ta 25°C
Nominell levetid (t) 50000
Vedlikeholdt lumen 50 000h L81
Vedlikeholdt lumen 75 000h L73
LLMF @ 50 000h 0,81
Levetid driver 50 000h/10%
Tekniske Data: Justerbar Nej
Spenning (Type) AC
Spenningsintervall (V) 220...240
Nominell spenning (V) 230
Nettfrekvens (Hz) 50, 60
Effekt LED (W) 26
Effekt armatur (W) 30
Systemeffekt (W) 30
Effektivitet armatur (lm/W) 105
Effektivitet system lm/W 105
Innkommende lyskildes Energieffektivitetsklasse (EU) 2019/2015 E
Drift og tilkobling: Driver inkludert Ja
Drivermodell Konstantstrøm
Drivertype Frittliggende
Driver Produsent Hide-a-lite
Tilkobling (Type) Hurtigsplint
Tilkobling (mm2) 4x0,5-2,5
Viderekobling Ja
Strekkavlastning Ja
Effektfaktor λ 0,9
Virkningsgrad (%) 83
Krafttab (W) 5
Lekkasjestrøm (mA) 0,5

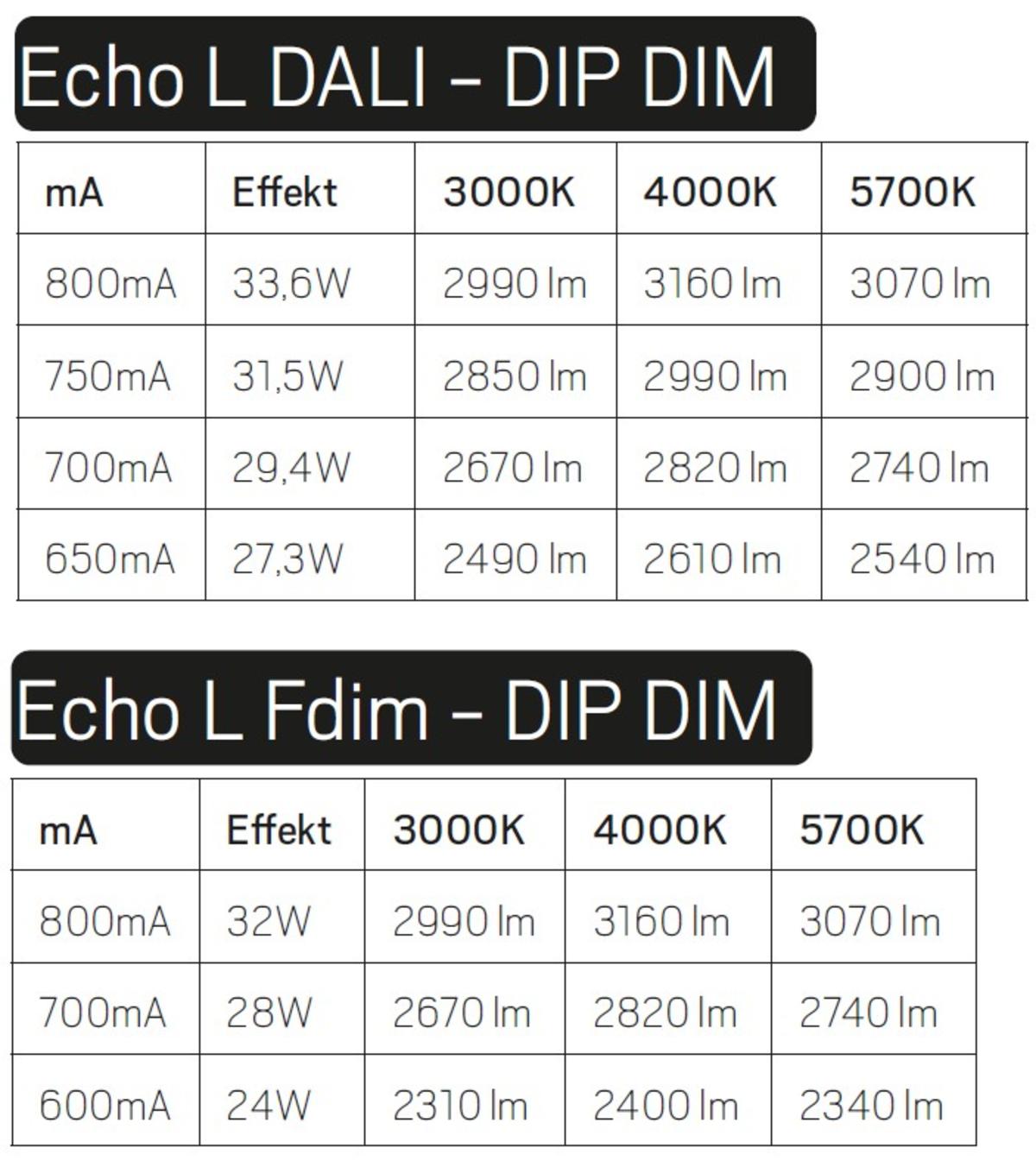

Konstantstrøm (mA) 600, 700, 800
Driftstemperaturområde Ta (°C) -20…+40
Maks Tc (°C) 85
Dimmbar Ja
Styring DIP-Switch Power, Fasedimring (bakkant), Fasedimring (framkant)
Dimteknik sekundærside AM
Egnet for tilfeldig veksling mellom av og på Ja
Minnefunksjon ved spenningsbortfall Nej
Startström (maks/tid) 3,66A 70µs
Overspenningsbeskyttelse DM (kV) 1
Overspenningsbeskyttelse CM (kV) 2
Sikring B10 (stk) 17
Sikring B16 (stk) 27
Sikring C10 (stk) 29
Sikring C16 (stk) 46
Farge og materiale: Materiell Metall
Farge Hvit
Fargekode (RAL) 9016
Halogenfri Nej
Environmental Assessment Byggvarubedömningen
Dimensjon og installasjon: Driftsmiljø Innendørs / våte rom
IP-klasse 44
Beskyttelsesklasse II
Montering Innfelt
Innfesting Monteringsfjær
Taktykkelse intervall (mm) 5-40
Brannsikkerhetsmerking Ikke i isolering uten beskyttelsesboks
Godkjenningsmerknad CE, a Hide-a-lite Choice
Glødetrådtest IEC 695-2-1 (°C) 650
Høyde (mm) 109
Diameter (mm) 231
Vekt (kg) 1,28
Min innbyggingsmål (mm) 400x400x120
Min luftmengde (cm3) 19200
Høyde innfelt del (mm) 107
Høyde utvendig del (mm) 2
Hulltaking Reikä Ø (mm) 203-217
