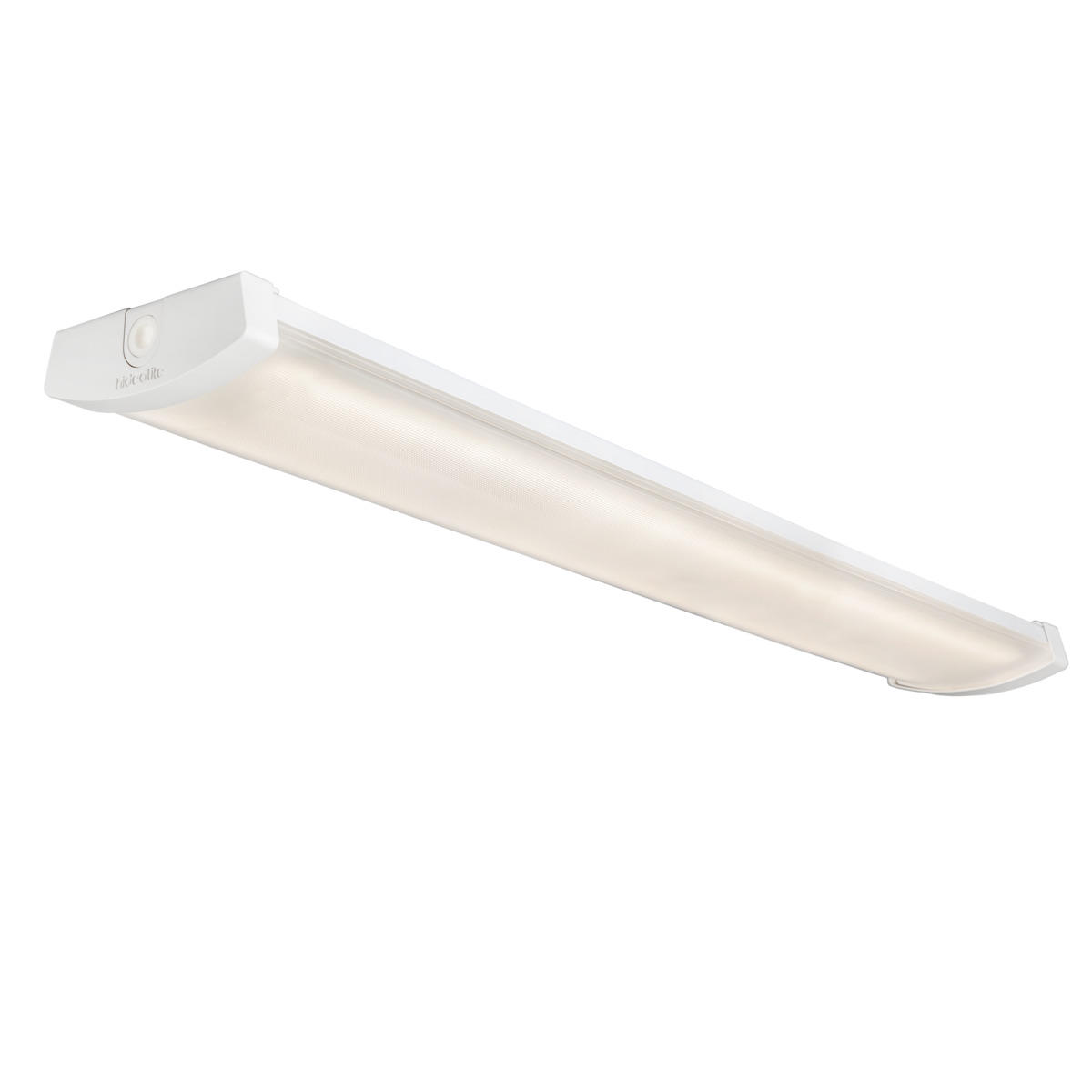

Liteline IP44 1200

Vidarekopplingsbar snabbplint

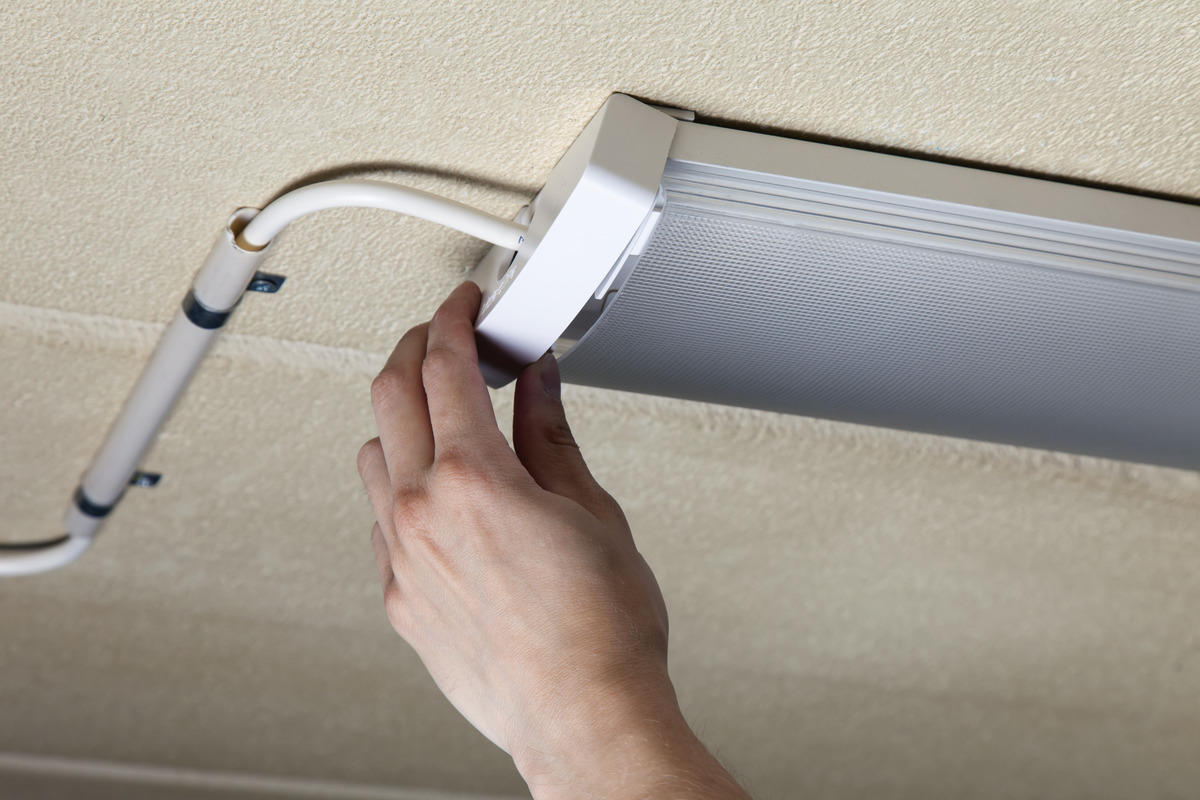

Fällbara gavlar för enkel installation
Genomföring i varje gavel samt två i mitten, varav en centrerad
Höga ljusflöden och god effektivitet
Kan justeras till lägre ljusflöde via DIP-Switch Power, se manual för nivåer
Prismatisk kupa med förmonterad opalfilm

IP44-armatur med högt ljusflöde och mycket god effektivitet. Fällbara patenterade gavlar och prismatisk kupa med opalfilm för jämnt ljus. Två längder, två färgtemperaturer, som On/Off med/utan nödljusdrift, DALI/Push med corridorFUNCTION samt närvarosensor med/utan korridorfunktion. 5-polig snabbplint för vidarekoppling, en genomföring i varje gavel, två i mitten varav en centrerad. 2xT har överkoppling med snabbplint vid varje gavel. Kan justeras till lägre ljusflöde och effekt via DIP-Switch Power.

E-nummer	Variantnamn	Färgtemperatur (K)	Armaturlumen (lm)	Styrning
7213578	Liteline IP44 1200 830	3000	6050	OnOff, DIP-Switch Power
7213579	Liteline IP44 1200 840	4000	6350	OnOff, DIP-Switch Power
7213580	Liteline IP44 1200 S 830	3000	6050	Microvågssensor, DIP-Switch Power
7213581	Liteline IP44 1200 S 840	4000	6350	Microvågssensor, DIP-Switch Power
7213606	Liteline IP44 1200 830 2xT	3000	6050	OnOff, DIP-Switch Power
7213607	Liteline IP44 1200 840 2xT	4000	6350	OnOff, DIP-Switch Power
7214773	Liteline IP44 1200 SC 830	3000	6050	Microvågssensor, DIP-Switch Power
7214774	Liteline IP44 1200 SC 840	4000	6350	Microvågssensor, DIP-Switch Power
7214775	Liteline IP44 1200 SC RF 830	3000	6050	Push 230V, Trådlös RF, Microvågssensor, DIP-Switch Power
7214776	Liteline IP44 1200 SC RF 840	4000	6350	Push 230V, Trådlös RF, Microvågssensor, DIP-Switch Power
7214777	Liteline IP44 1200 EM 830	3000	6050	OnOff, DIP-Switch Power
7214778	Liteline IP44 1200 EM 840	4000	6350	OnOff, DIP-Switch Power
7216357	Liteline IP44 1200 830 2xT DALI	3000	6050	Push 230V, DALI 2, DIP-Switch Power
7216358	Liteline IP44 1200 840 2xT DALI	4000	6350	Push 230V, DALI 2, DIP-Switch Power

Beskrivning: E-nummer 7213578

Variantnamn Liteline IP44 1200 830

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 6050

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs

Ljusfärg Varmvit

Färgtemperatur (K) 3000

Färgåtergivning (Ra) >80

Färgtolerans (SDCM) 3

Ljusstyrka (cd) 1750

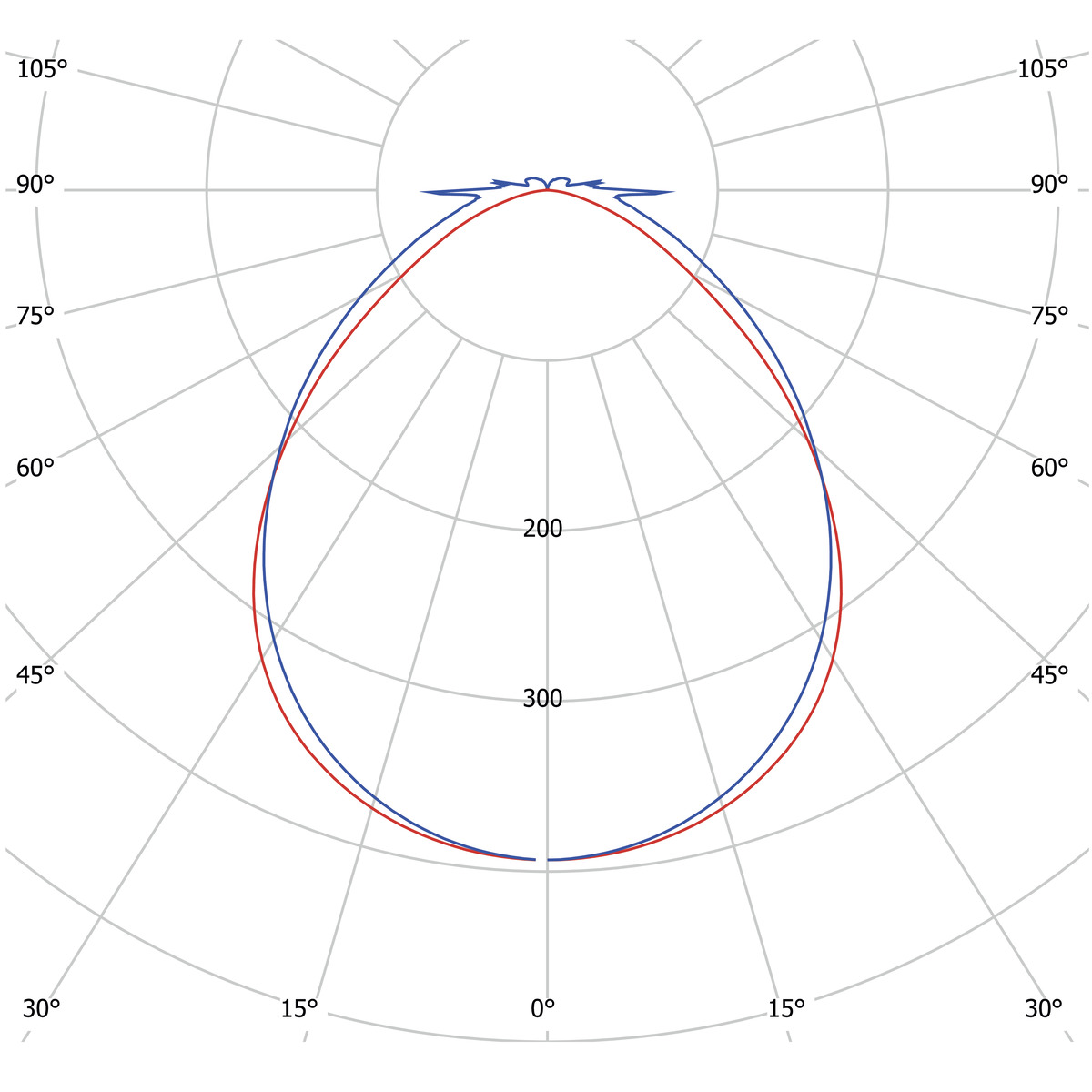

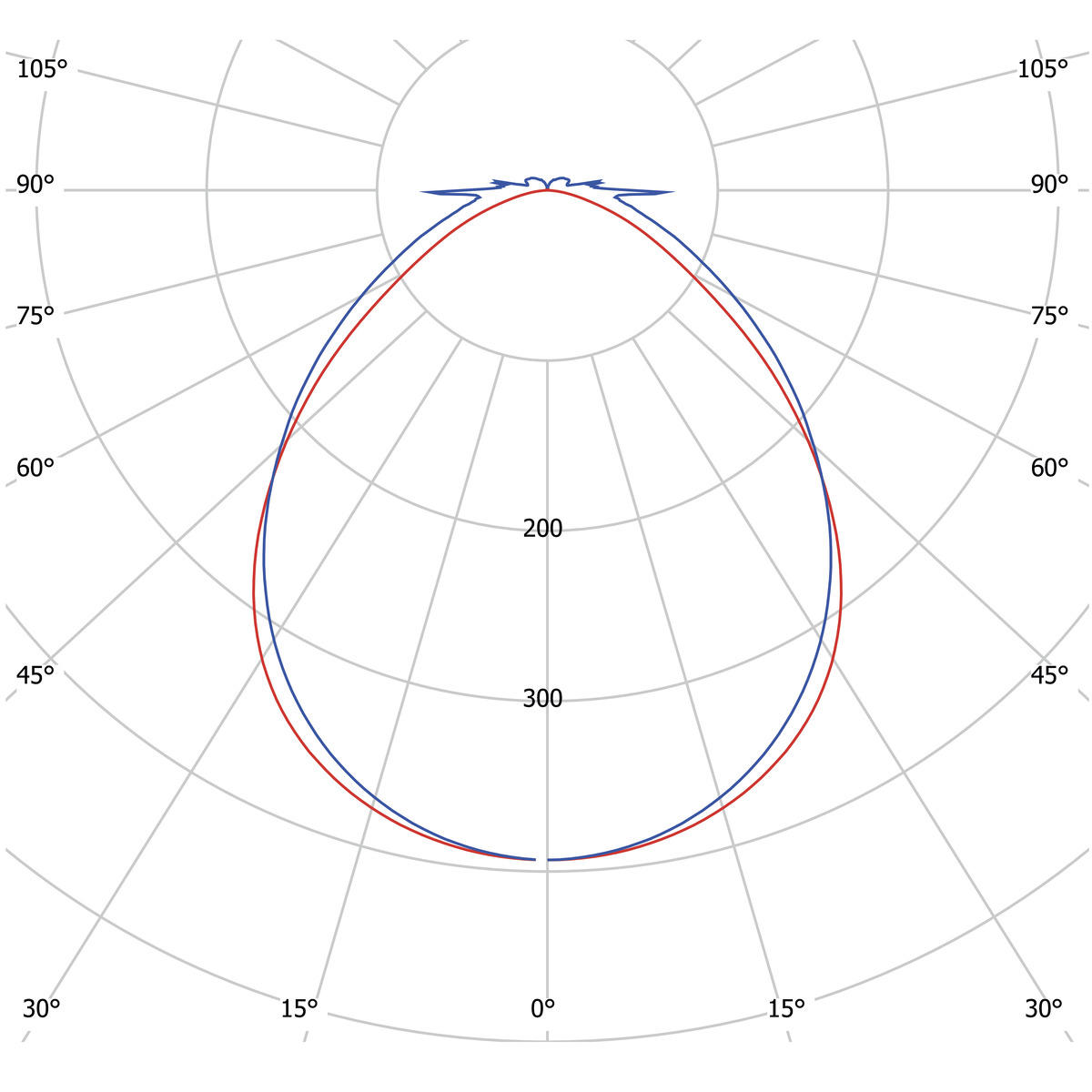

Spridningsvinkel (°) 110

Ljusspridning Symmetrisk

Ljusfördelning Direkt

Antal ljuskällor (st) 2

Antal LED (st) 224

Livslängd L80 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L90

Bibehållet ljusflöde 100 000h L80

LLMF @ 50 000h 0,9

LLMF @ 100 000h 0,8

Livslängd drivdon 50 000h/10%
Teknisk data: Riktbar Nej

Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60

Effekt LED (W) 33,6

Effekt Armatur (W) 46

Systemeffekt (W) 46

Effektivitet armatur (lm/W) 132

Effektivitet system lm/W 132

Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 D
Drift och anslutning: Dimbar Nej

Styrning OnOff, DIP-Switch Power

Drivdon ingår Ja

Drivdonsmodell Konstantström

Drivdonstyp Inbyggd

Drivdon Tillverkare Osram

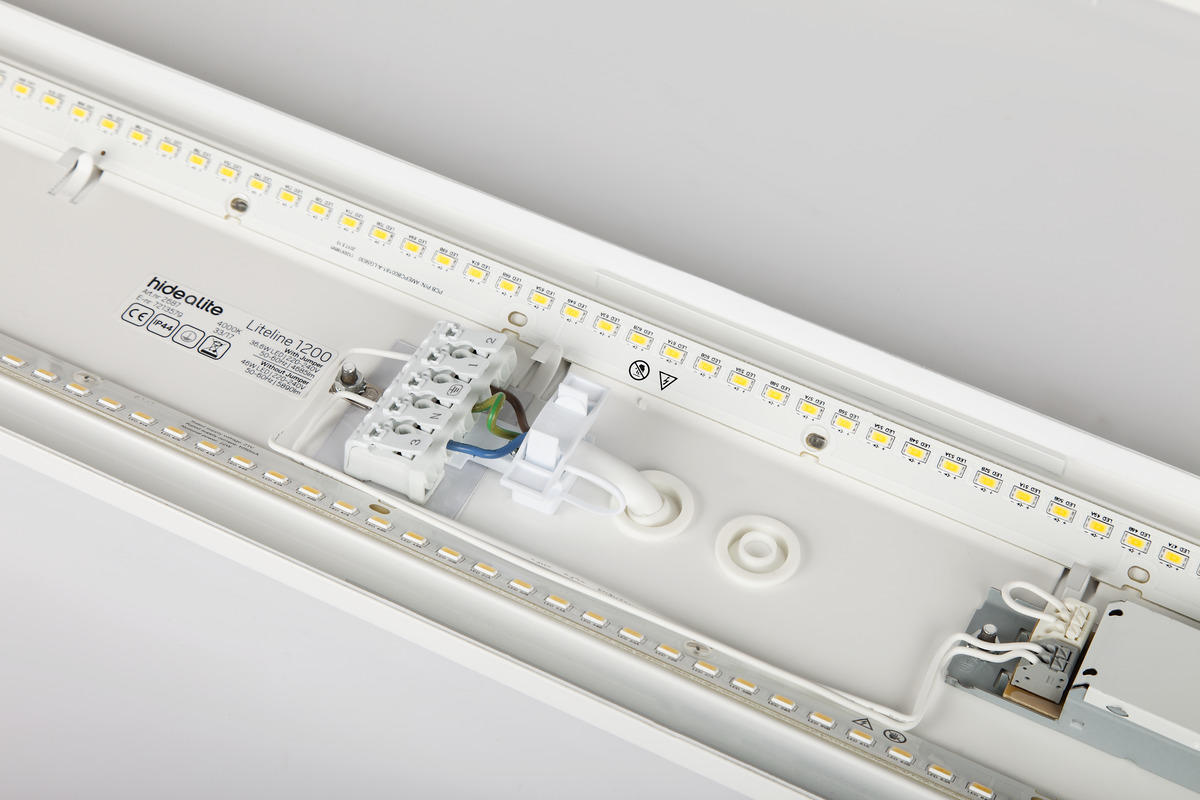

Anslutning (typ) Snabbplint

Anslutning (mm2) 5x0,5-2,5

Vidarekoppling Ja

Dragavlastning Ja

Effektfaktor λ 0,95

Verkningsgrad (%) 86

Konstantström (mA) 800, 1050

Driftstemperaturområde -20…+55

Max. Tc (°C) 80

Skydd mot Kortslutning, Överbelastning

Avsäkring B10 (st) 8

Avsäkring B16 (st) 15

Avsäkring C10 (st) 15

Avsäkring C16 (st) 29
Färg och material: Material Plast, Plåt, PMMA, Stål

Färg Vit

Färgkod (RAL) 9016

Halogenfri Ja

Miljöbedömning SundaHus, Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / våta utrymmen

IP-klass 44

Skyddsklass I

Montage Utanpåliggande

Infästning Skruvmontage

Godkännandemärkning CE

Slagstyrka IK07

Glödtrådstest IEC 695-2-1 (°C) 850

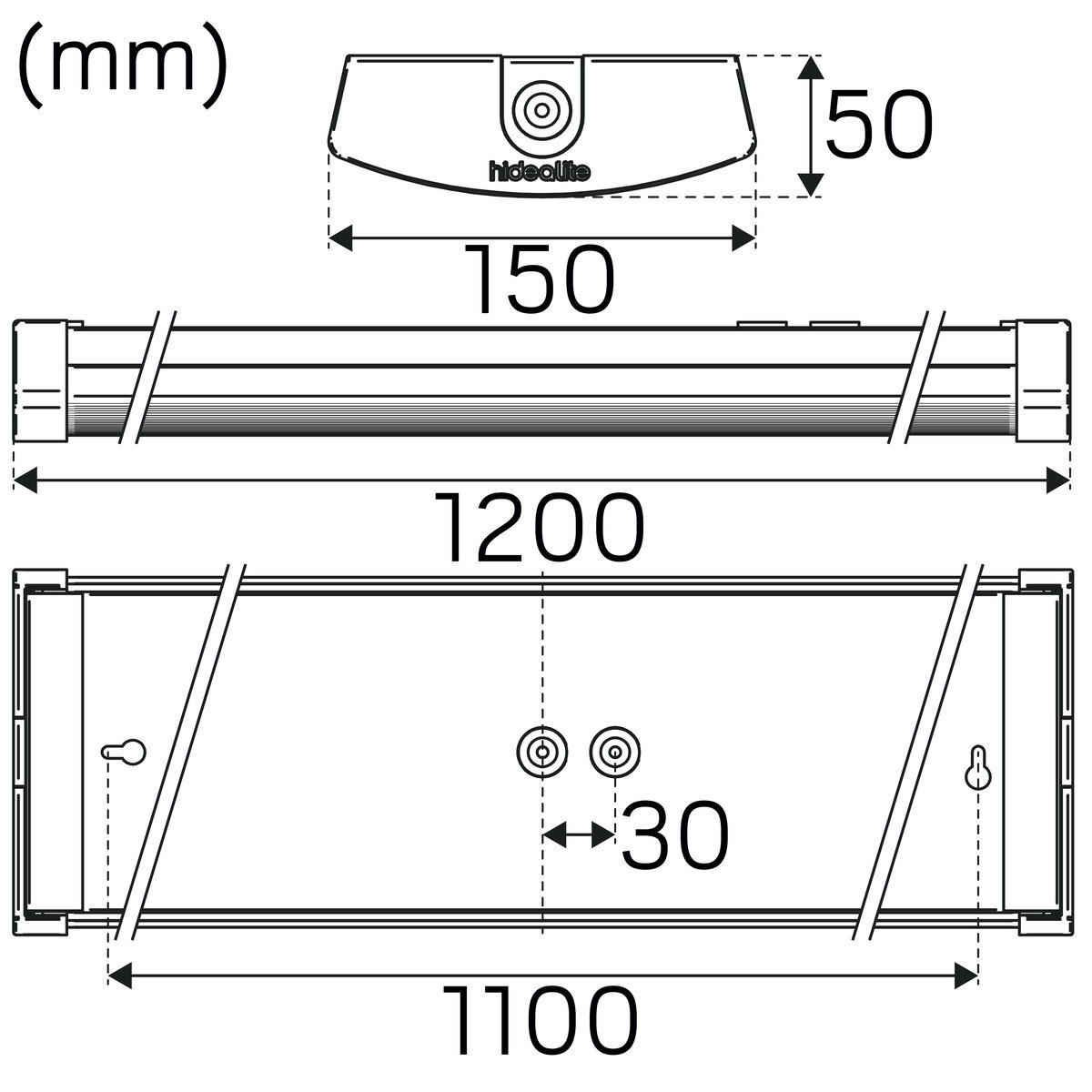

Längd (mm) 1200

Bredd (mm) 150

Höjd (mm) 50

Vikt (kg) 2,65
