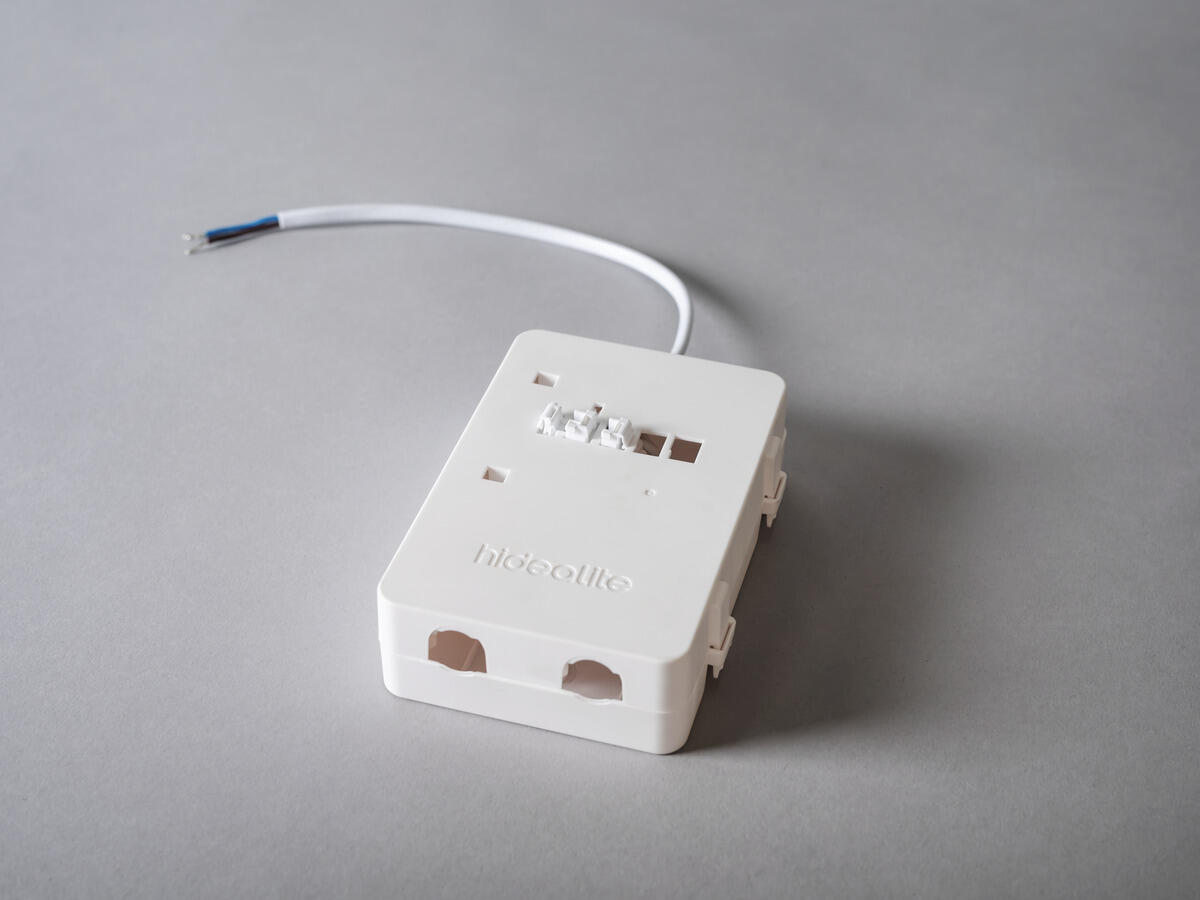

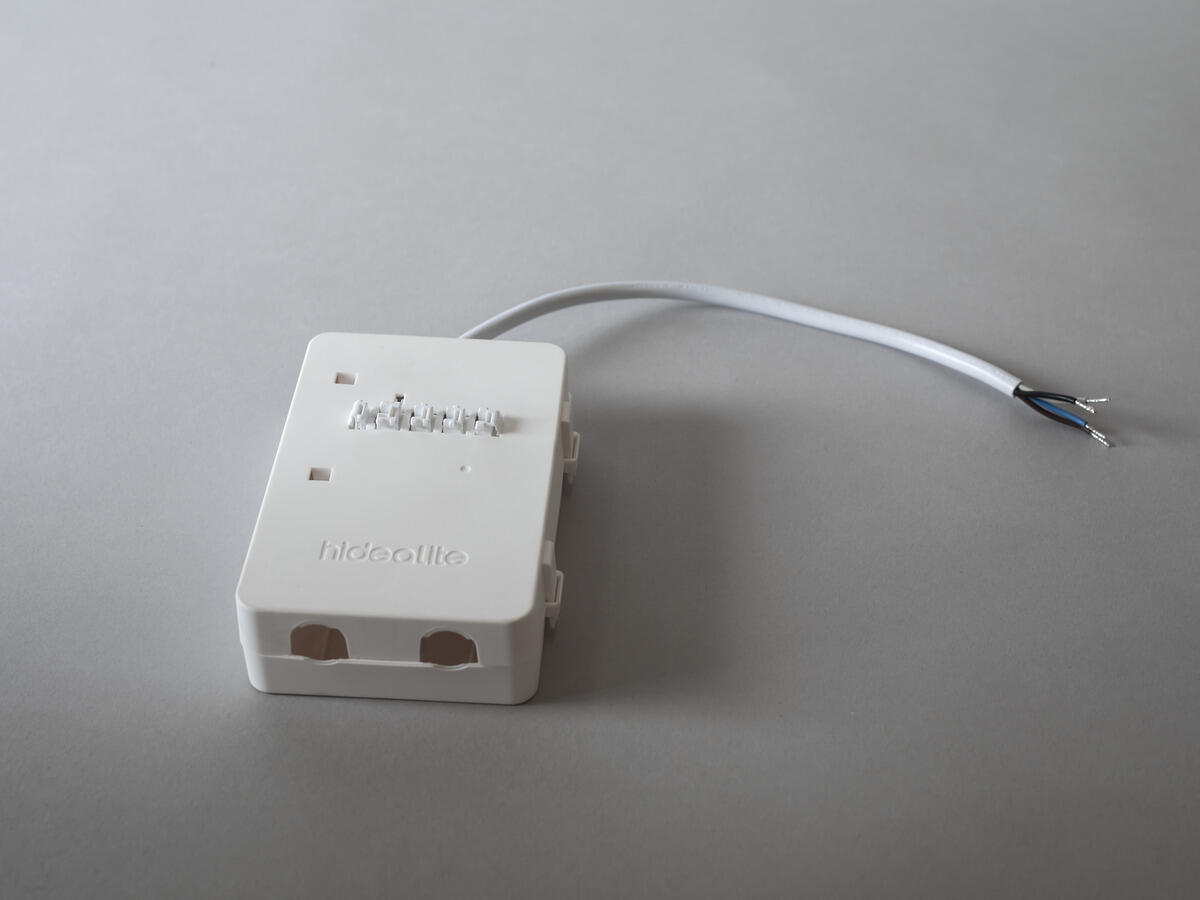

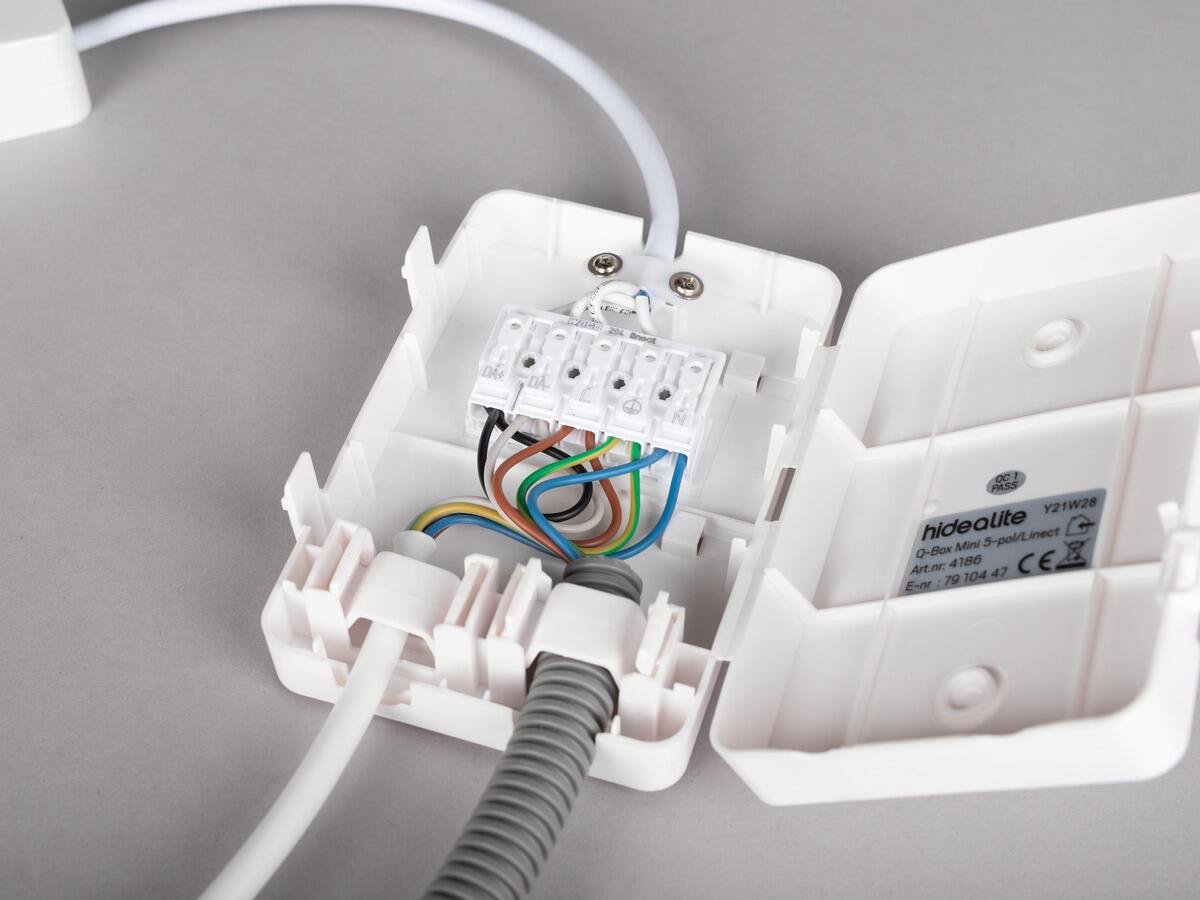

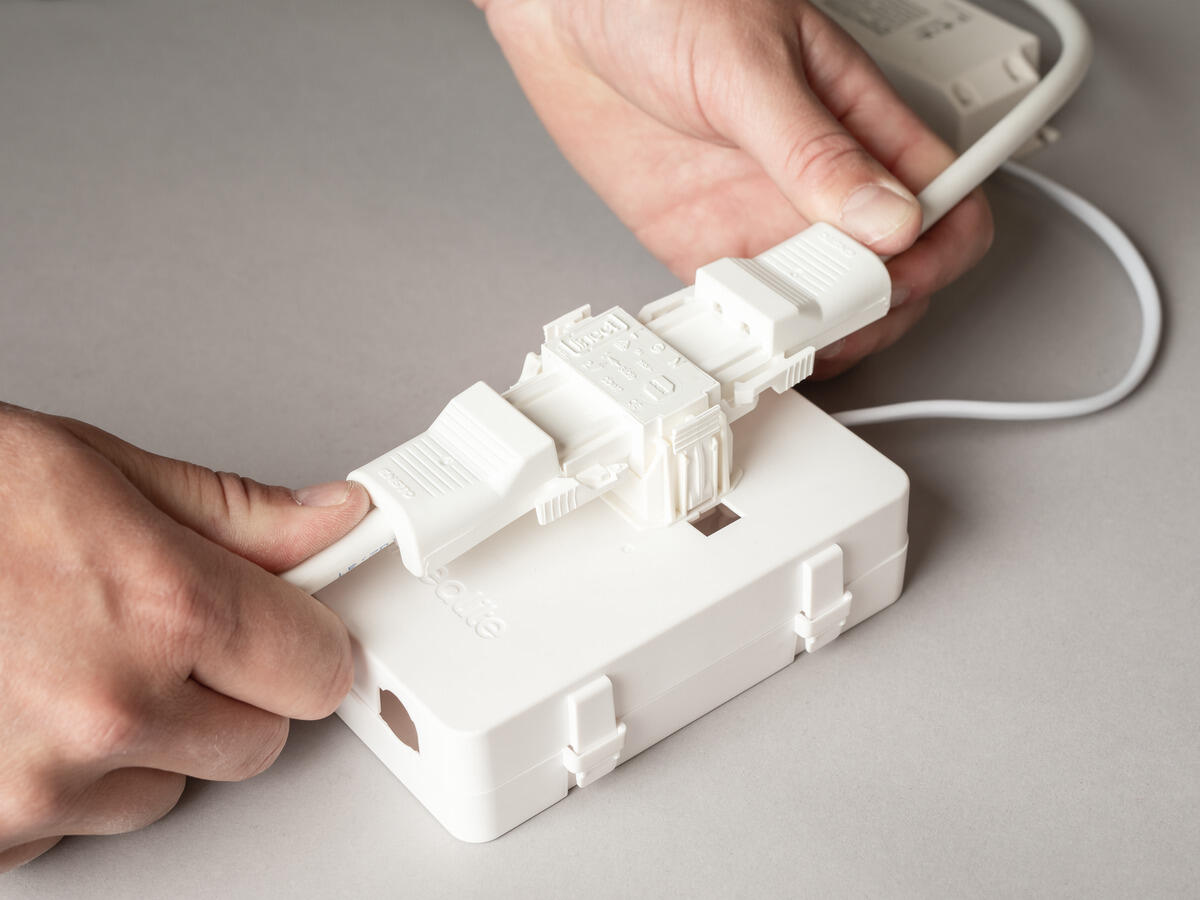

Q-Box Mini är en kopplingsbox med 2-i-1-funktion i plast, för traditionell vidarekoppling på plint eller snabbkopplingssystemet Linect. Kopplingsboxen ger en enkel och verktygslös installation, med 3- eller 5-polig snabbplint för vidarekoppling och skruvfri dragavlastning för kabel eller flexslang 16mm. Förberedd för det universella snabbkopplingssystemet Linect 3- och 5-polig samt kompatibel med vanliga snabbkopplingssystem på marknaden såsom Wieland, Ensto, Wago/Winsta.

Varianter

E-nummer Variantnamn
Q-Box Mini 3-pol/Linect 7910446 Q-Box Mini 3-pol/Linect
Q-Box Mini 5-pol/Linect 7910447 Q-Box Mini 5-pol/Linect

Q-Box Mini 3-pol/Linect

Beskrivning
E-nummer 7910446
Variantnamn Q-Box Mini 3-pol/Linect
Garanti 5 år
Drift och anslutning
Anslutning (typ) Linect, Snabbplint
Anslutning (mm2) 3x0,5-2,5
Vidarekoppling Ja
Anslutning sekundär (typ) Lös kabelände
Längd anslutning sekundär (cm) 30
Sekundär anslutning (mm2) 2x0,75
Driftstemperaturområde -25…+45
Färg och material
Material Polyamid PA6
Färg Vit
Färgkod (RAL) 9016
Mått och installation
Driftsmiljö Inomhus / torra utrymmen
IP-klass 20
Montage Infällt, Utanpåliggande
Brandsäkerhetsmärkning Ej i isolering utan skyddskåpa
Godkännandemärkning CE
Glödtrådstest IEC 695-2-1 (°C) 650
Längd (mm) 130
Bredd (mm) 85
Höjd (mm) 34
Vikt (kg) 0,095
Min. inbyggnadsmått (mm) 200x100x60
Håltagning Ø (mm) 86
