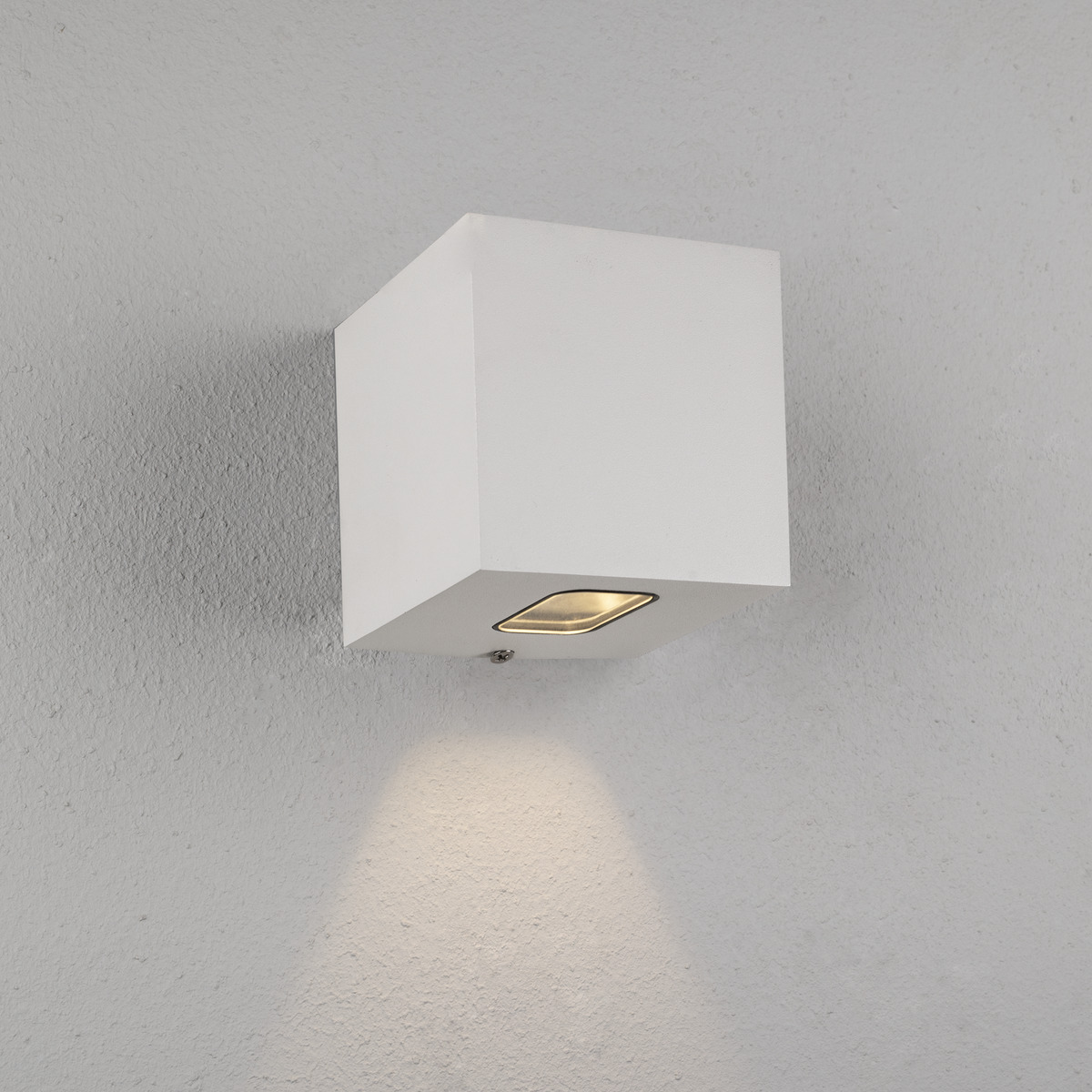

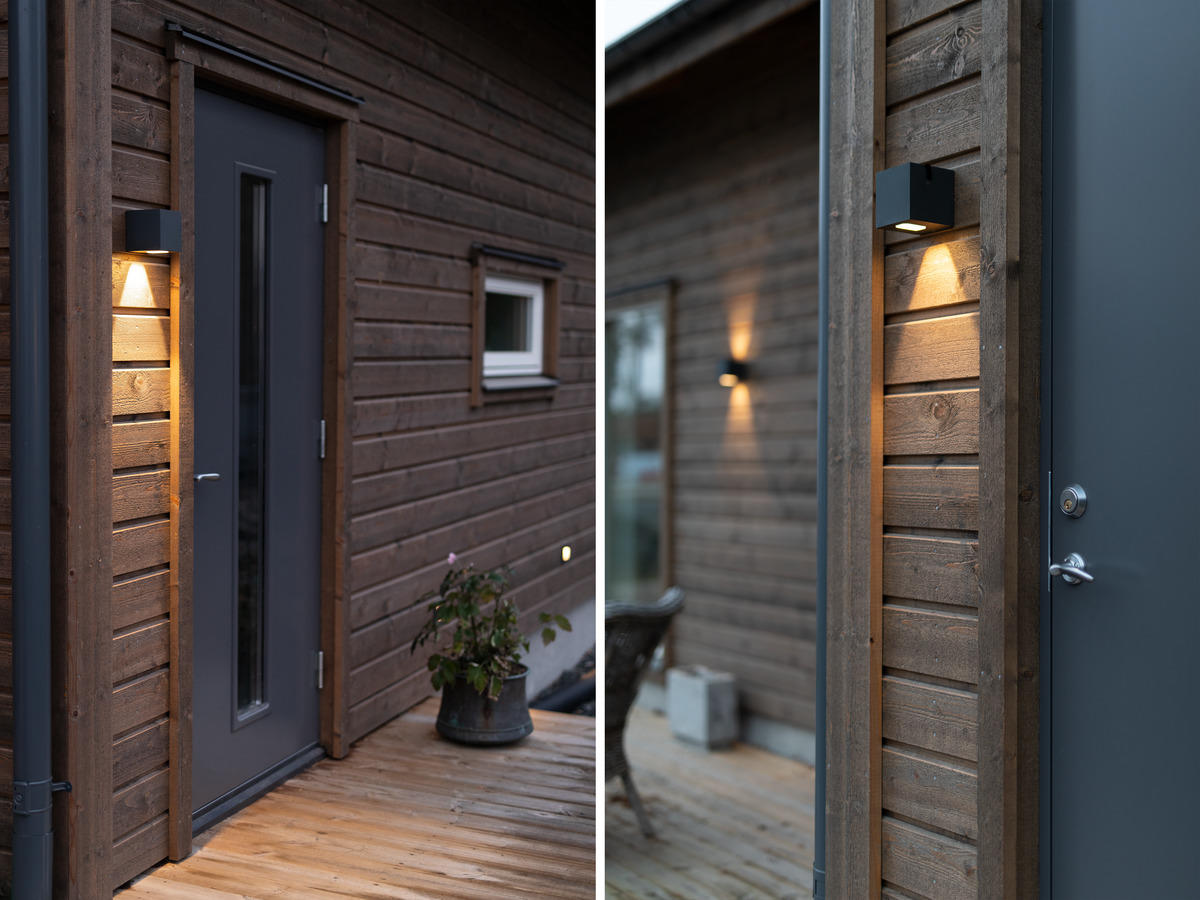

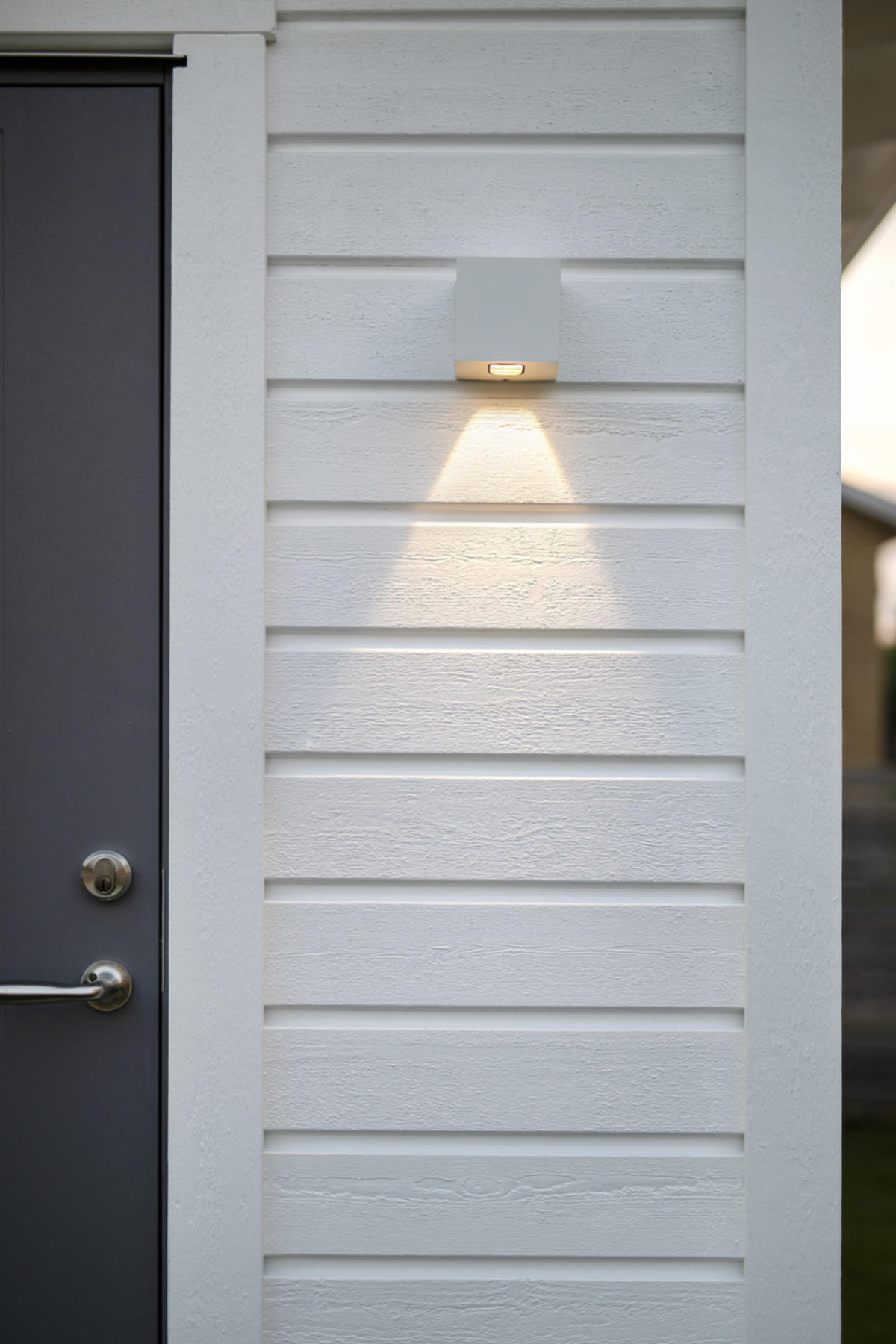

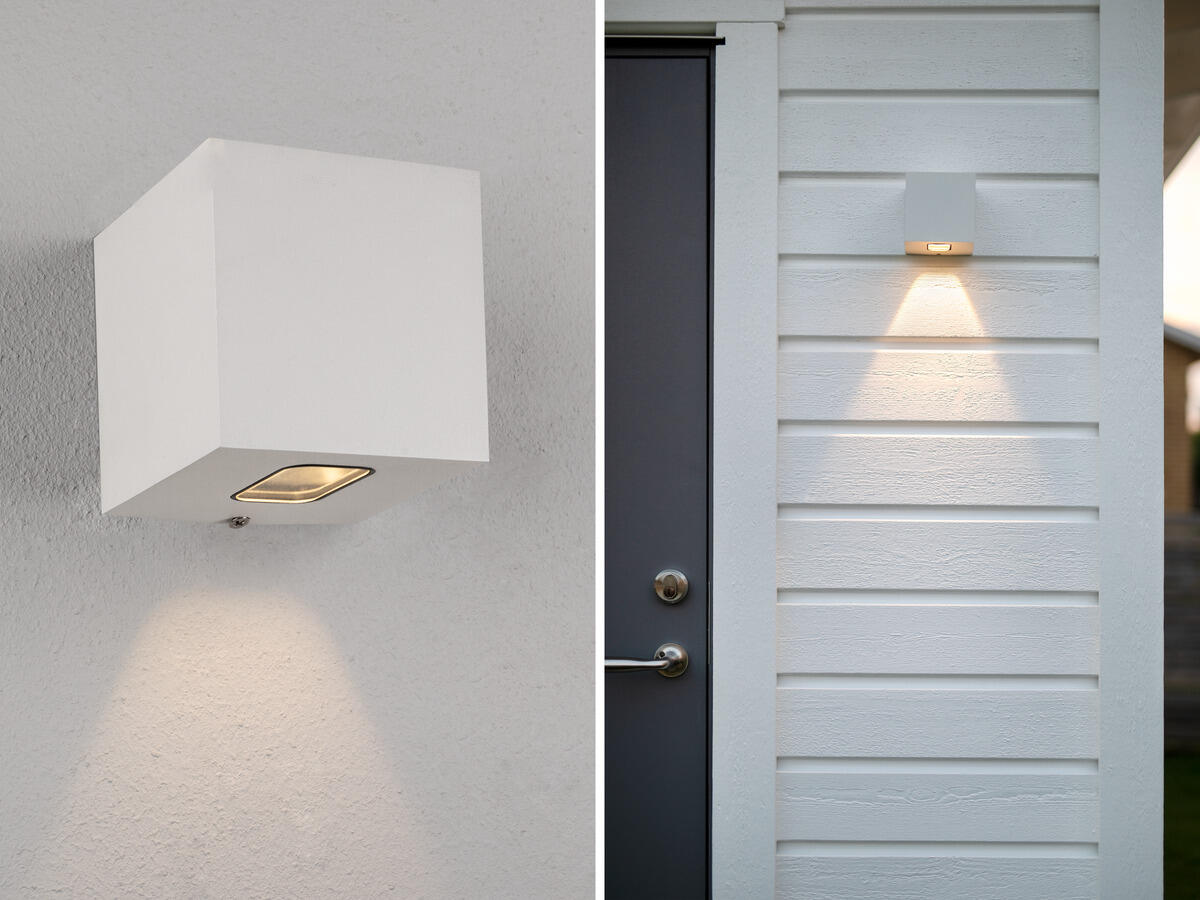

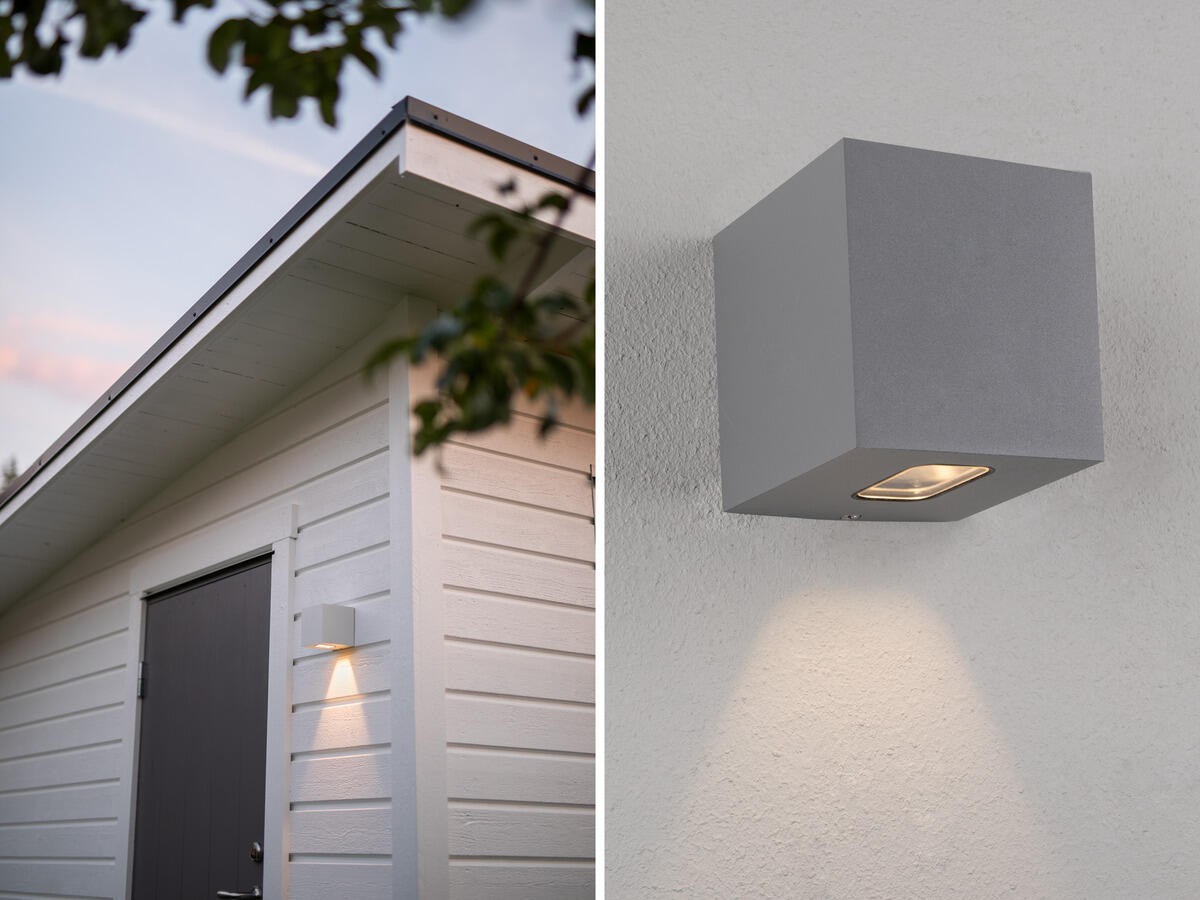

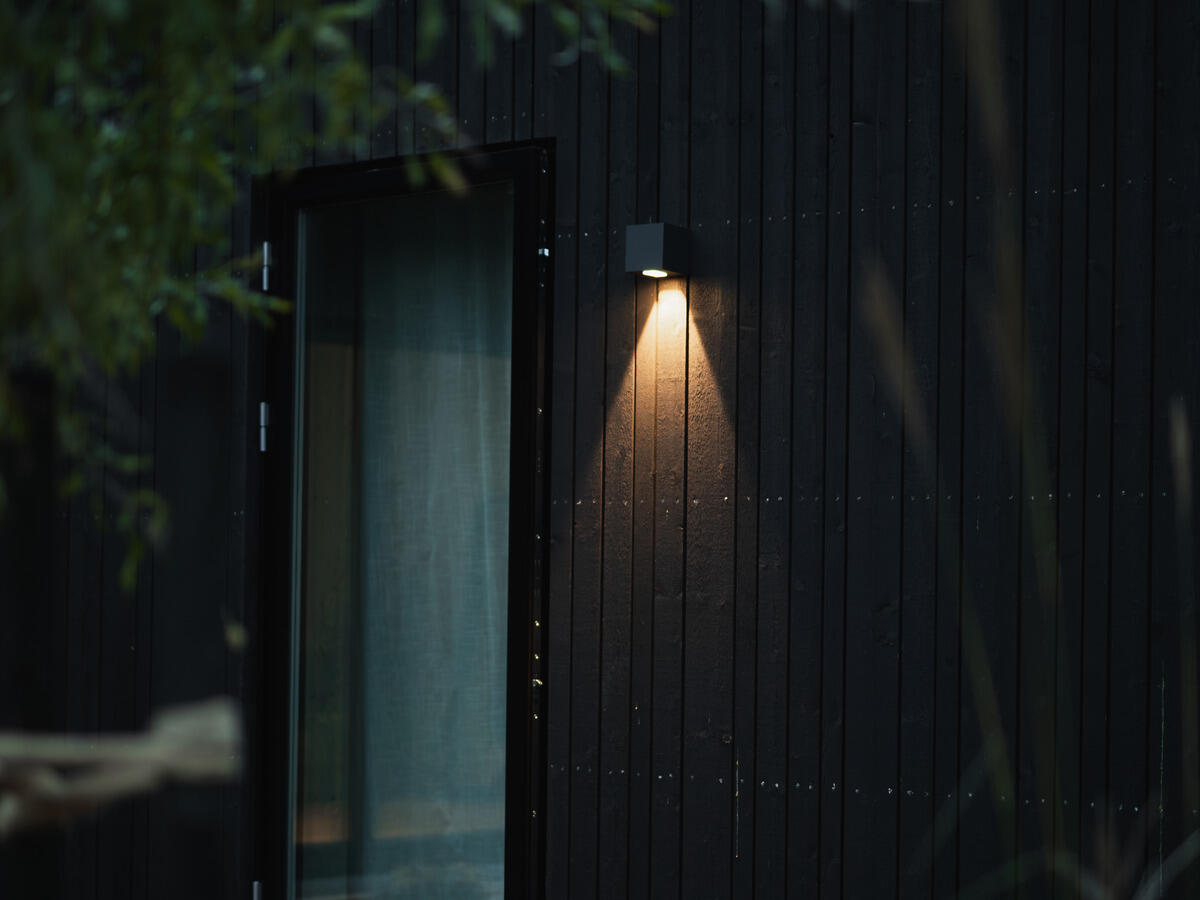

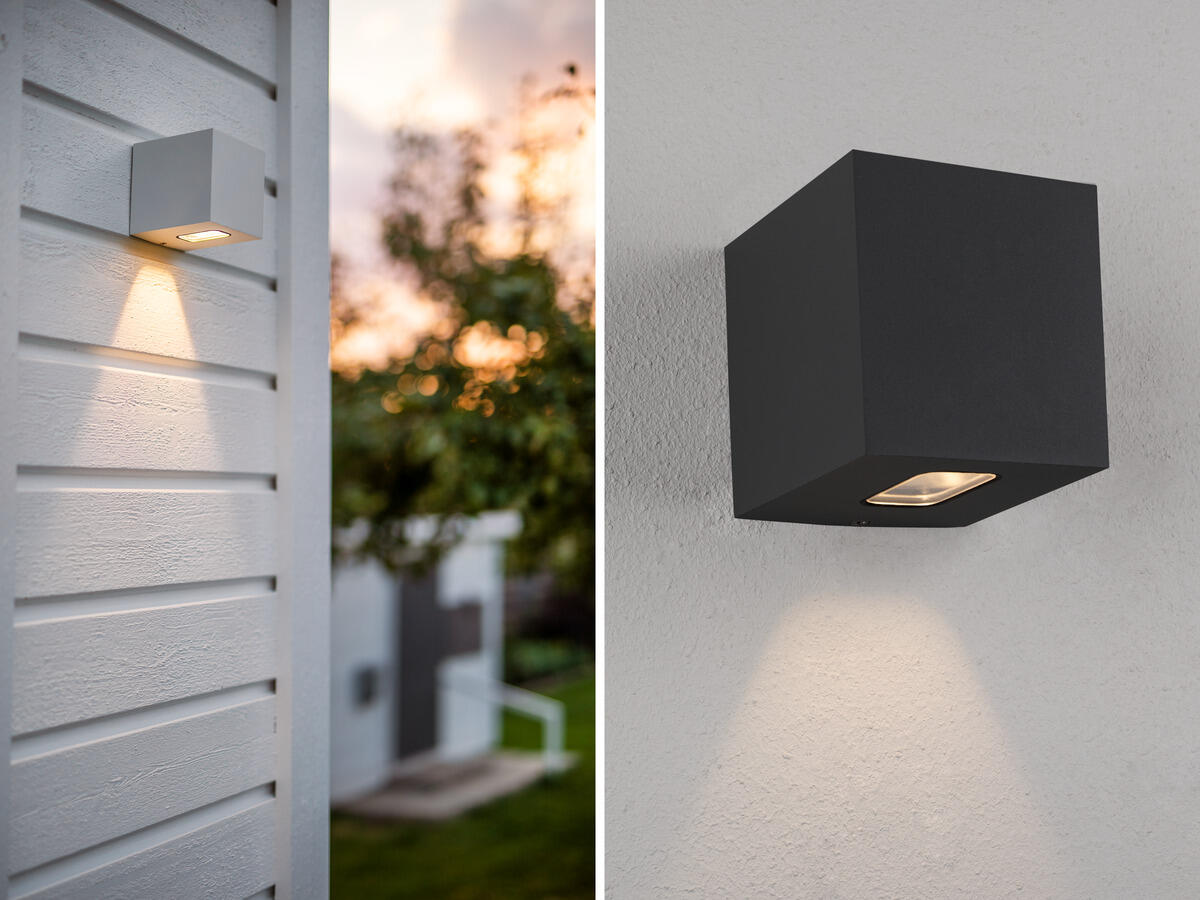

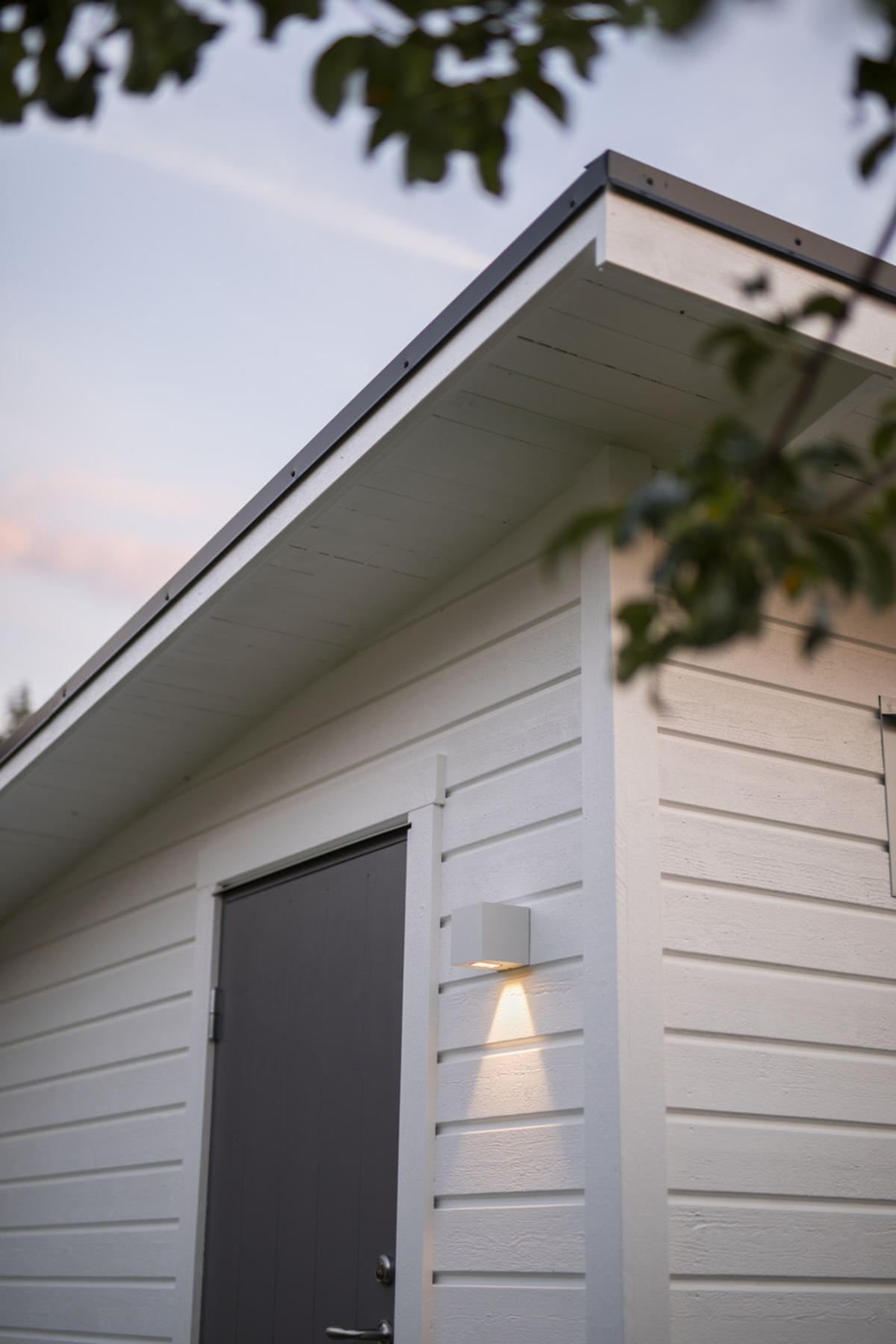

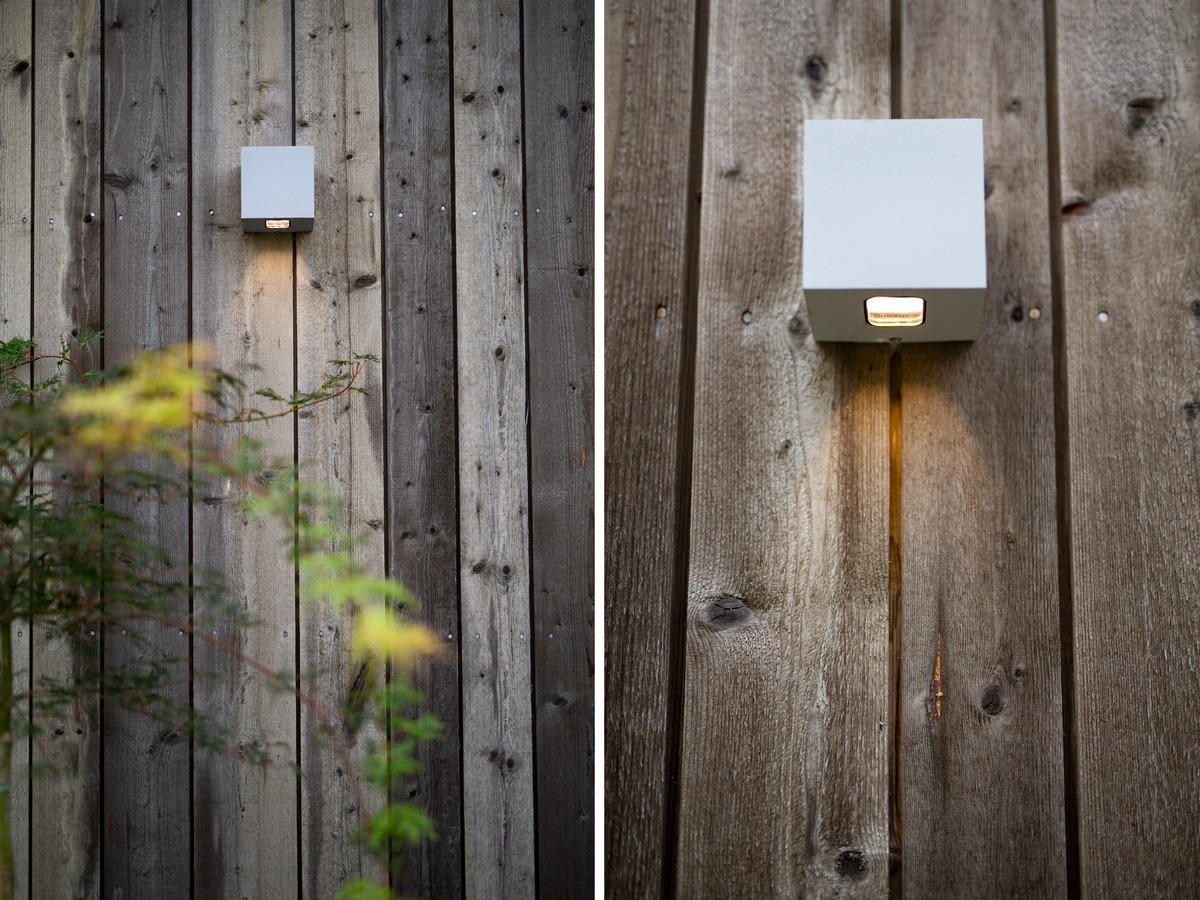

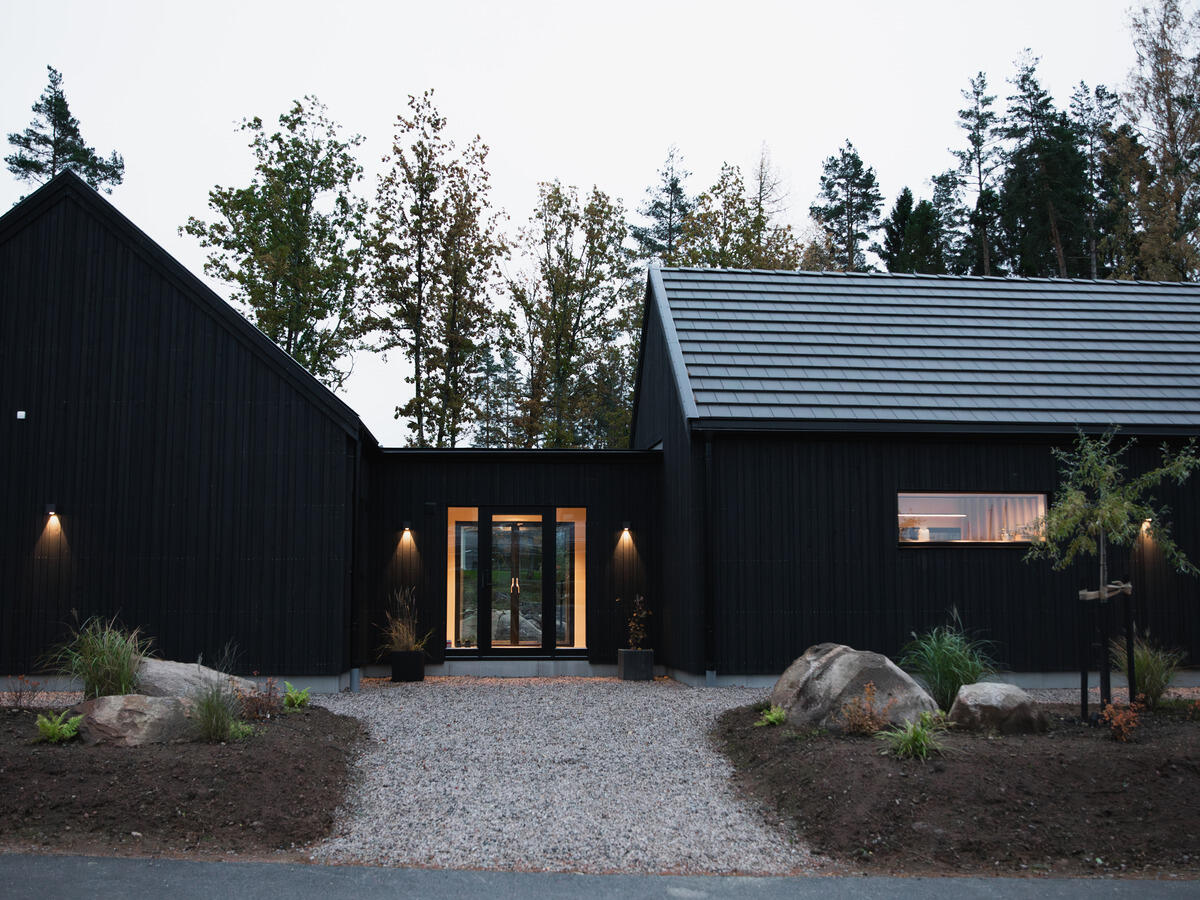

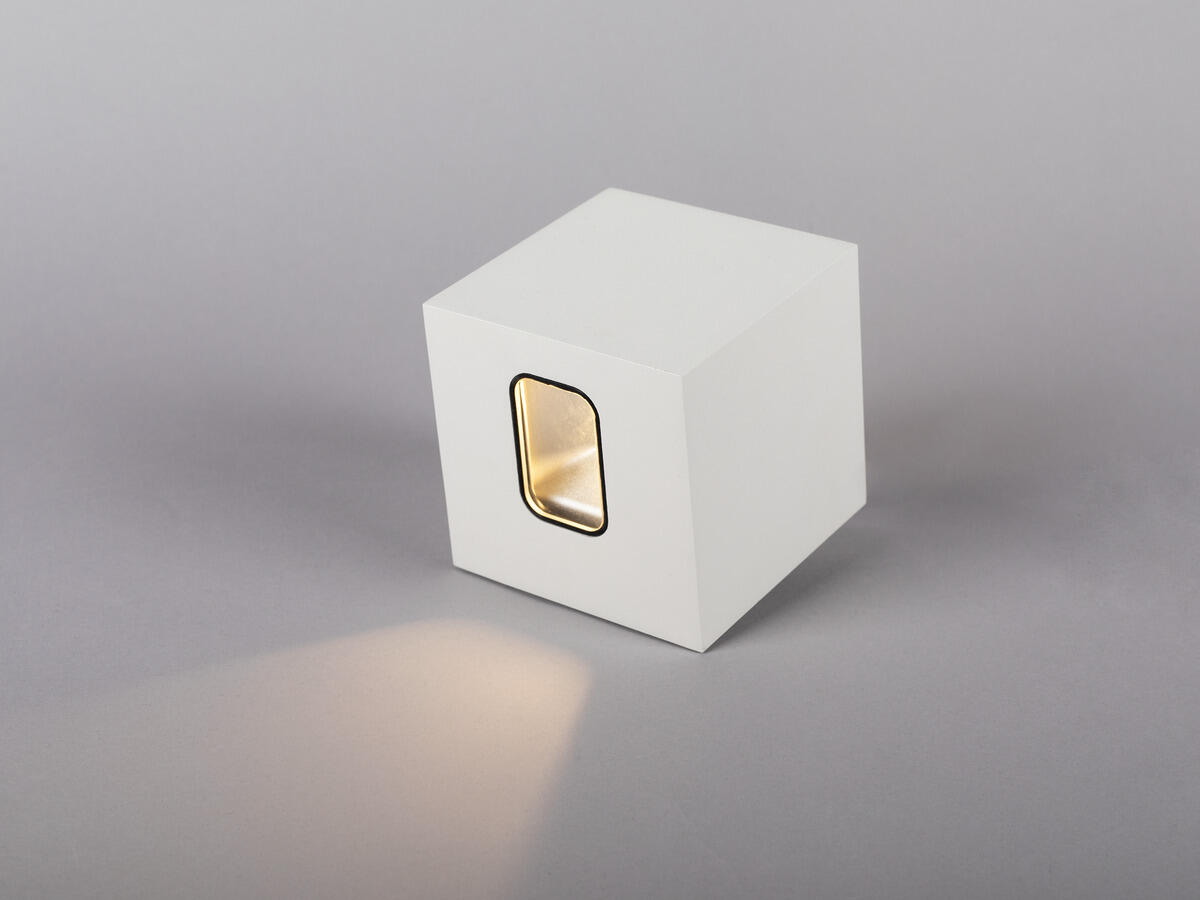

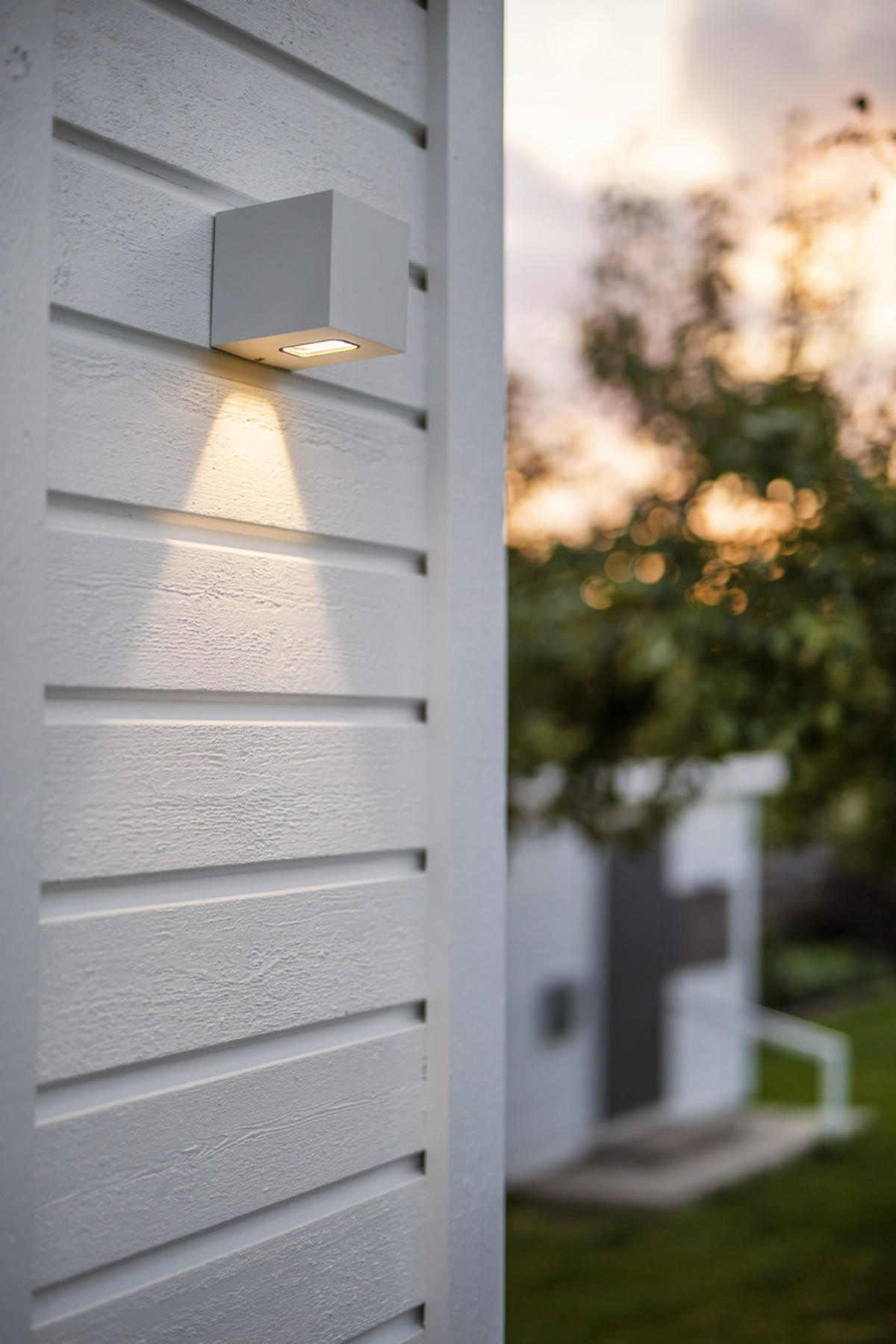

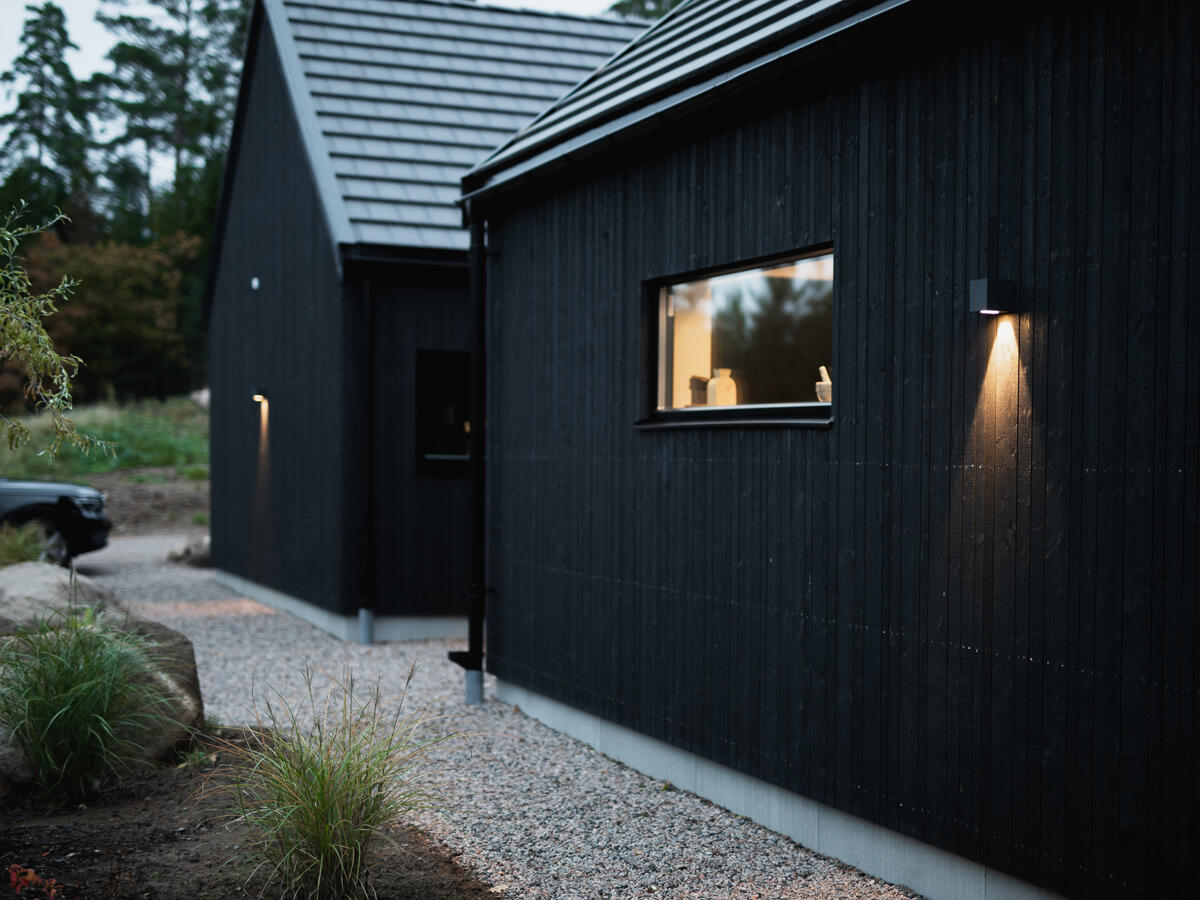

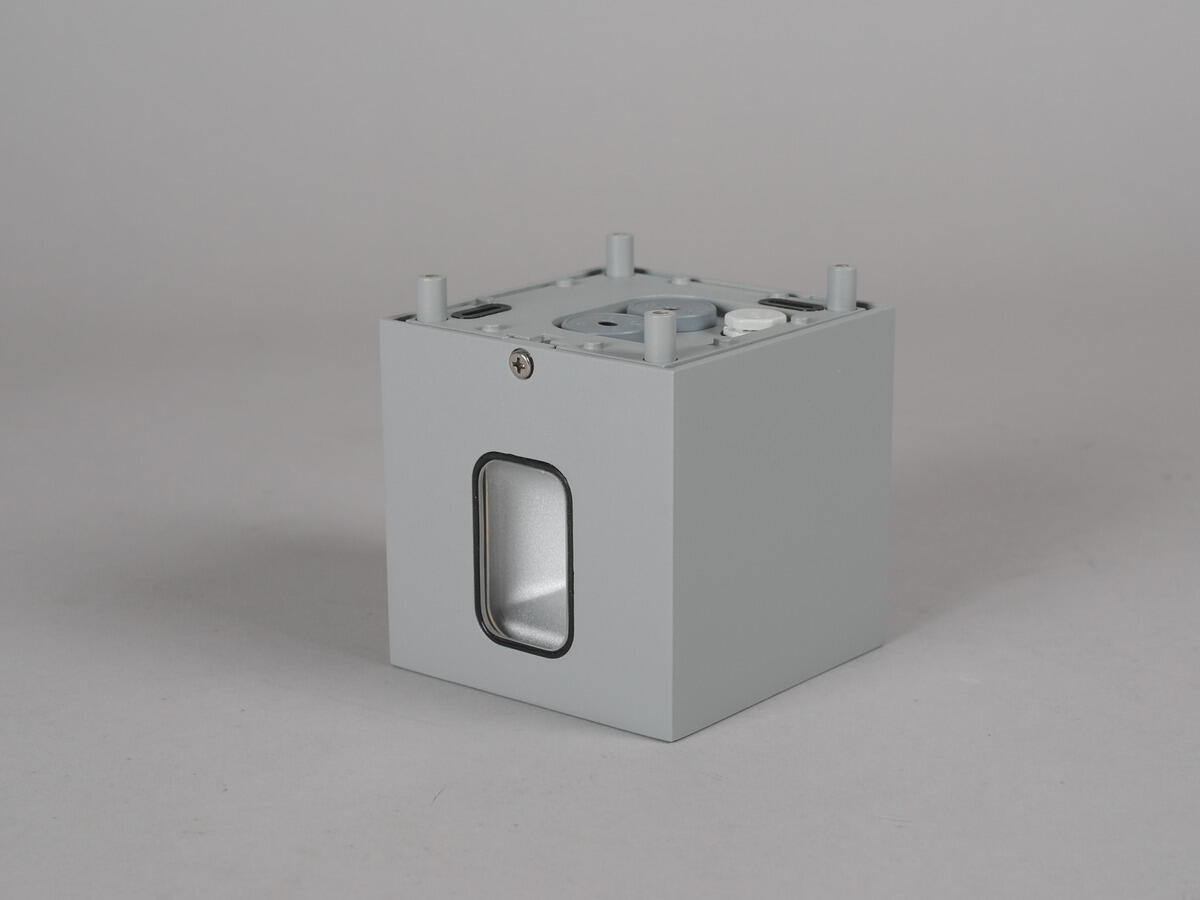

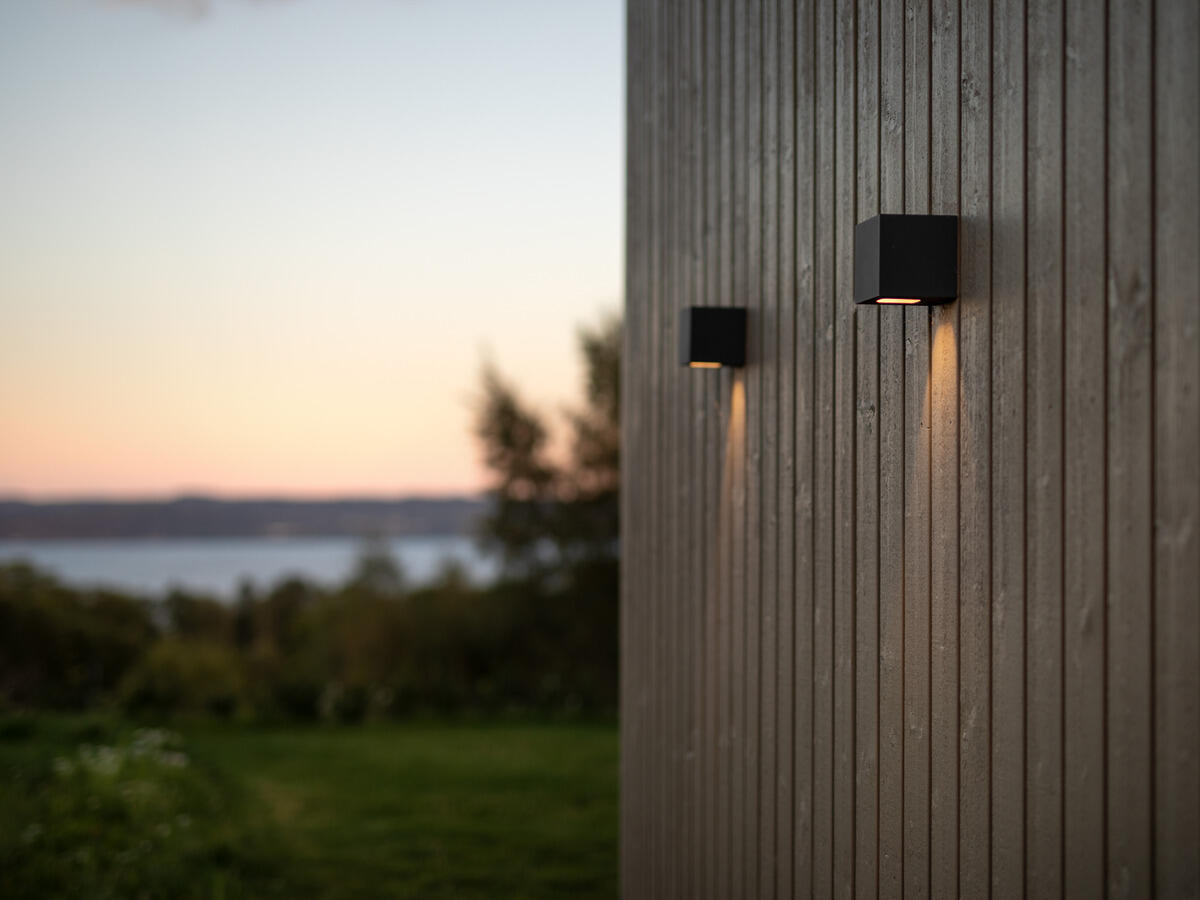

Tidlös fasadfavorit med integrerat fasdimringsbart drivdon och ljusutsläpp nedåt. Lys upp fasaden, skapa ett välkomnande intryck och dimra enkelt ljuset till önskad nivå. Slagtålig (IK10) IP65-armatur med tålig pulverlack för att klara vårt nordiska klimat. Lättinstallerad tack vare separat bakstycke med dubbla genomföringar och vidarekopplingsbar snabbplint. Distanser för utanpåliggande kabeldragning ingår. Dimbar med de vanligaste dimrarna på marknaden.
Finns i flera färger
  • Vit
  • Grå
  • Antracit

Varianter

E-nummer Variantnamn Färg
Cube I Vit 3000K 7704597 Cube I Vit 3000K Vit
Cube I Grå 3000K 7704598 Cube I Grå 3000K Grå
Cube I Antracit 3000K 7704599 Cube I Antracit 3000K Antracit
Beskrivning
E-nummer 7704597
Ersätter 7702785
Variantnamn Cube I Vit 3000K
Garanti 5 år
Ljusteknisk data
Ljuskälla LED
Ljuskälla ingår Ja
Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs
Ljusfärg Varmvit
Färgtemperatur (K) 3000
Färgåtergivning (Ra) >80
Färgtolerans (SDCM) 3
Initial kromaticitet x:0,434 y:0,403
Ljusstyrka (cd) 190
Armaturlumen (lm) 155
Spridningsvinkel (°) 60
Ljusspridning Symmetrisk
Ljusfördelning Direkt
Antal ljuskällor (st) 1
Antal LED (st) 1
Livslängd L80 100 000h Ta 25°C
Nominell livslängd (h) 100000
Bibehållet ljusflöde 50 000h L92
Bibehållet ljusflöde 75 000h L89
Bibehållet ljusflöde 100 000h L87
LLMF @ 50 000h 0,92
LLMF @ 100 000h 0,87
Livslängd drivdon 50 000h/5%
Teknisk data
Spänning (typ) AC
Spänning Intervall (V) 220...240
Spänning Nominell (V) 230
Nätfrekvens (Hz) 50
Framspänning (Vf) 9,2
Effekt LED (W) 2,7
Effekt Armatur (W) 4
Systemeffekt (W) 4
Effektivitet armatur (lm/W) 39
Effektivitet system lm/W 39
Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 G
Drift och anslutning
Drivdon ingår Ja
Drivdonsmodell Konstantström
Drivdonstyp Inbyggd
Anslutning (typ) Snabbplint
Anslutning (mm2) 3x0,5-2,5
Vidarekoppling Ja
Effektfaktor λ 0,98
Effektförlust (W) 0,93
Läckström (mA) 0,5
Konstantström (mA) 300
Driftstemperaturområde -20…+50
Max. Tc (°C) 80
Dimbar Ja
Styrning Fasdimring (bakkant)
Dimteknik sekundärsida AM
Startström (max/tid) 0,98A 45µs
Överspänningsskydd DM (kV) 0,5
Överspänningsskydd CM (kV) 1,25
Avsäkring B10 (st) 26
Avsäkring B16 (st) 42
Avsäkring C10 (st) 44
Avsäkring C16 (st) 71
Färg och material
Material Aluminium
Färg Vit
Färgkod (RAL) 9016
Miljöbedömning SundaHus, Byggvarubedömningen
Mått och installation
Driftsmiljö Inomhus / våta utrymmen, Utomhus
IP-klass 65
Skyddsklass I
Montage Utanpåliggande
Infästning Skruvmontage
Godkännandemärkning CE
Slagstyrka IK10
Glödtrådstest IEC 695-2-1 (°C) 650

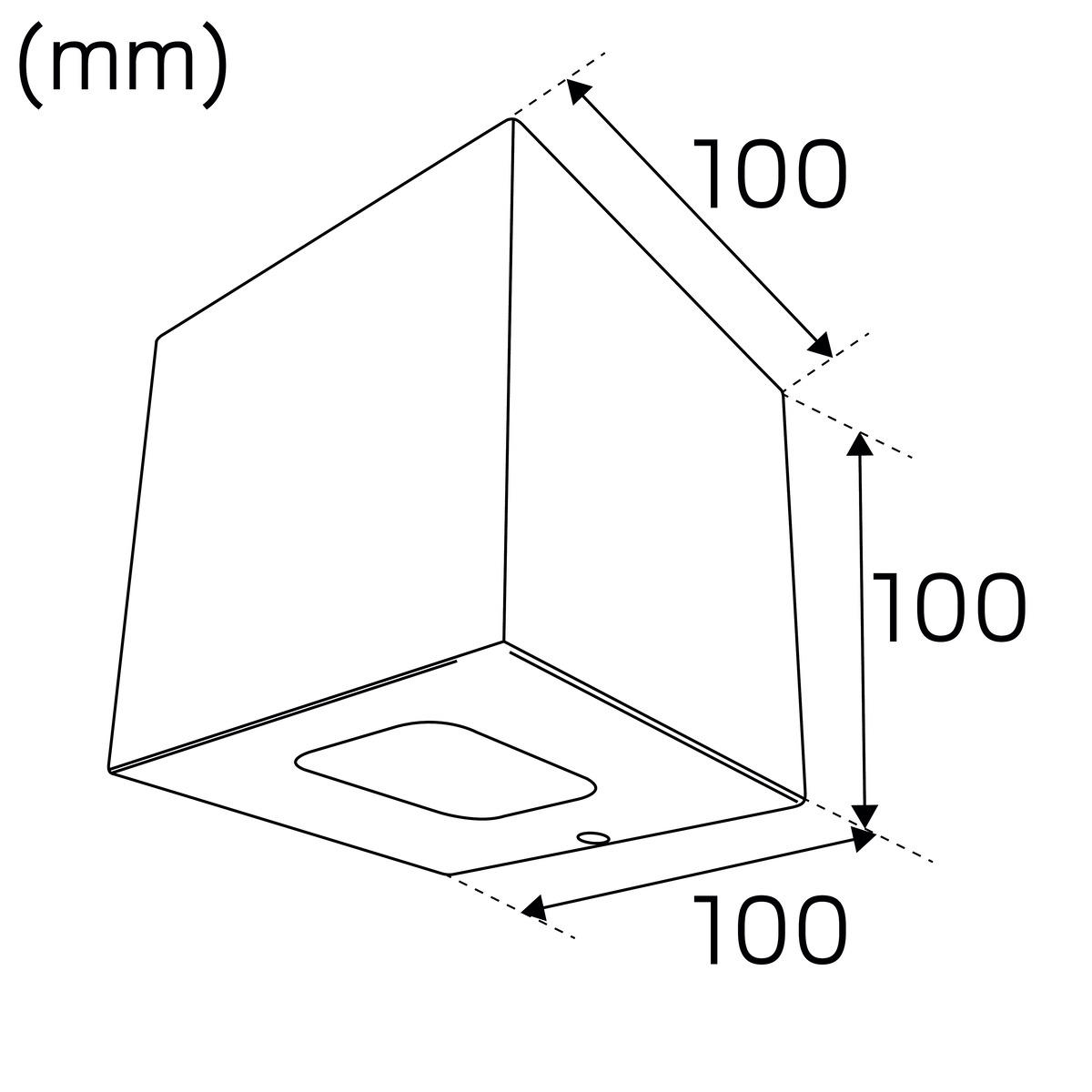

Bredd (mm) 100
Höjd (mm) 100
Djup (mm) 100
Vikt (kg) 1,12
