Indline IP23

Montage och inkoppling görs i gavlar utan att öppna armaturen (L, XL, XXL)
Utbytbar LED-modul och drivdon – tryggt och hållbart
Använd befintlig ledningsdragning, Överkoppling 5x2, 25mm2 som standard (L, XL, XXL)
On/Off kan justeras till lägre ljusflöde via DIP-switch Power, se manual för nivåer

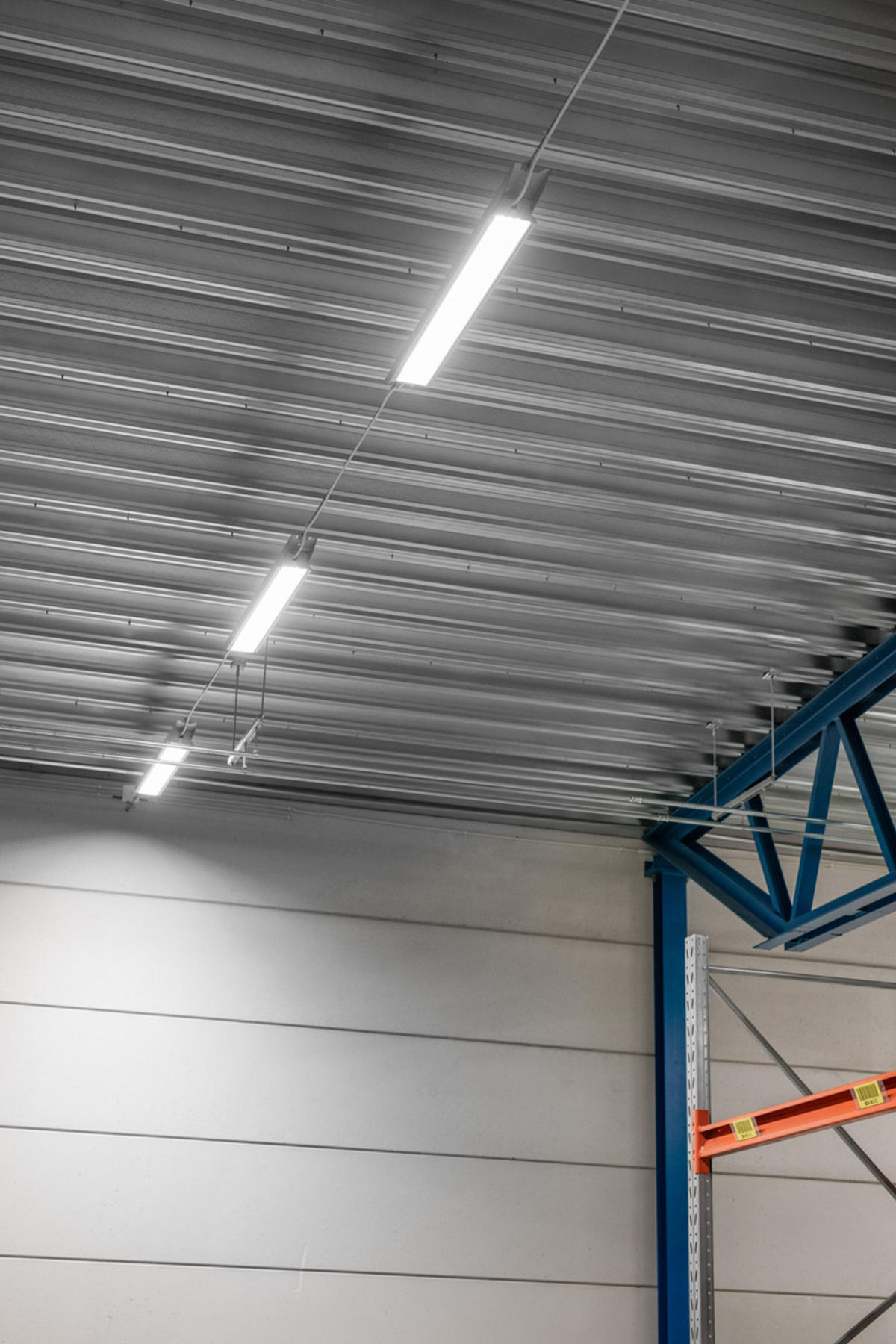

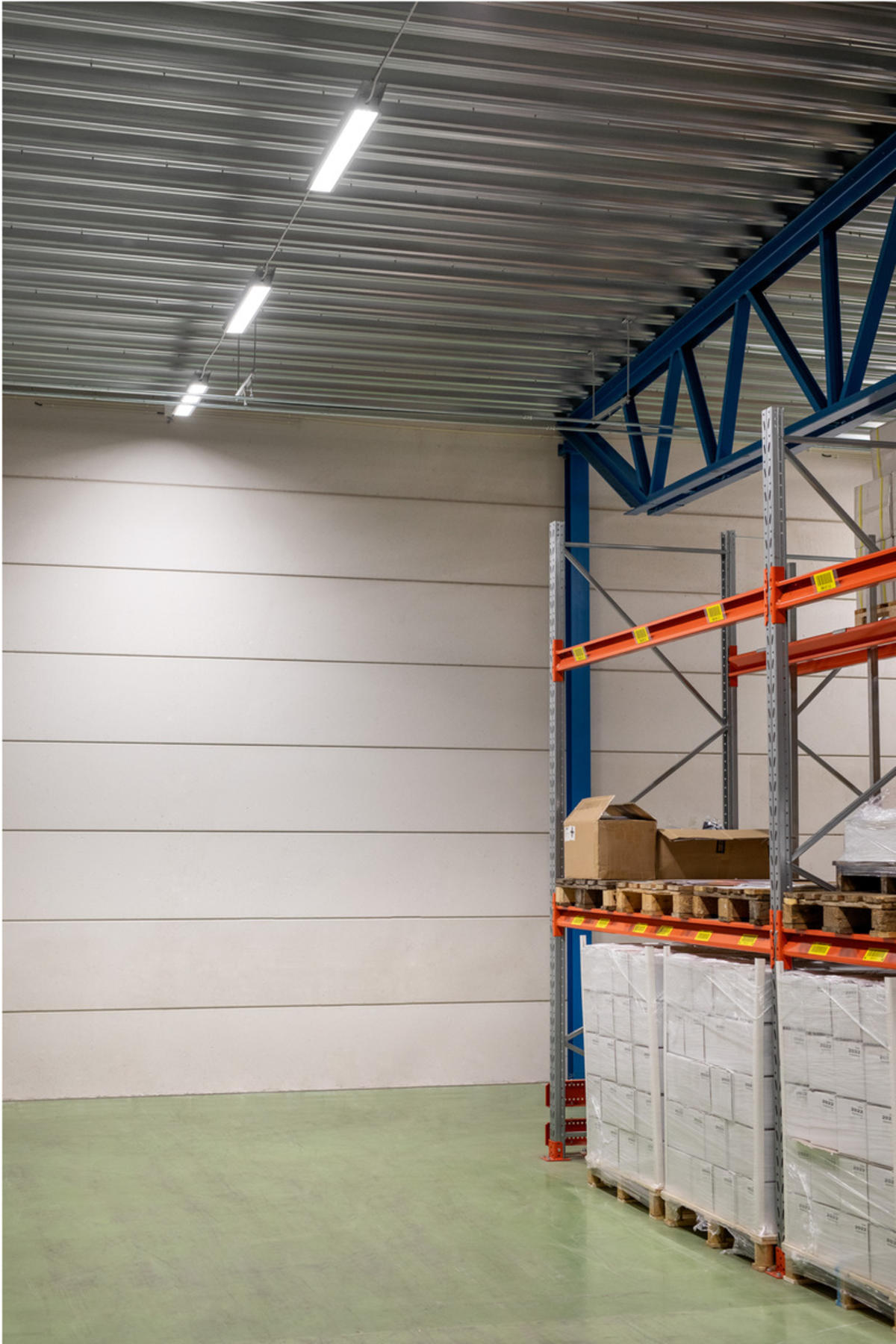

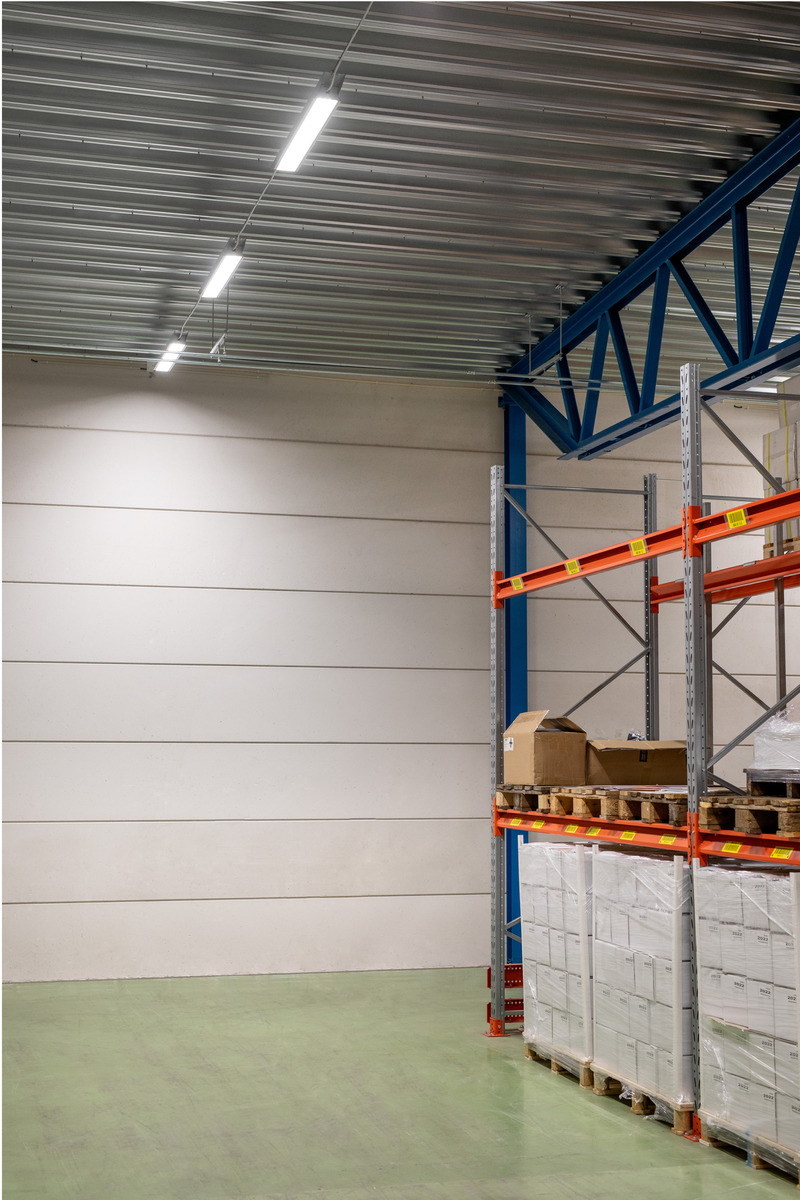

Flera montagesätt: armaturskena, dikt tak, vägg eller på vajer, justerbart tak- och väggfäste som tillbehör (M, L, XL)

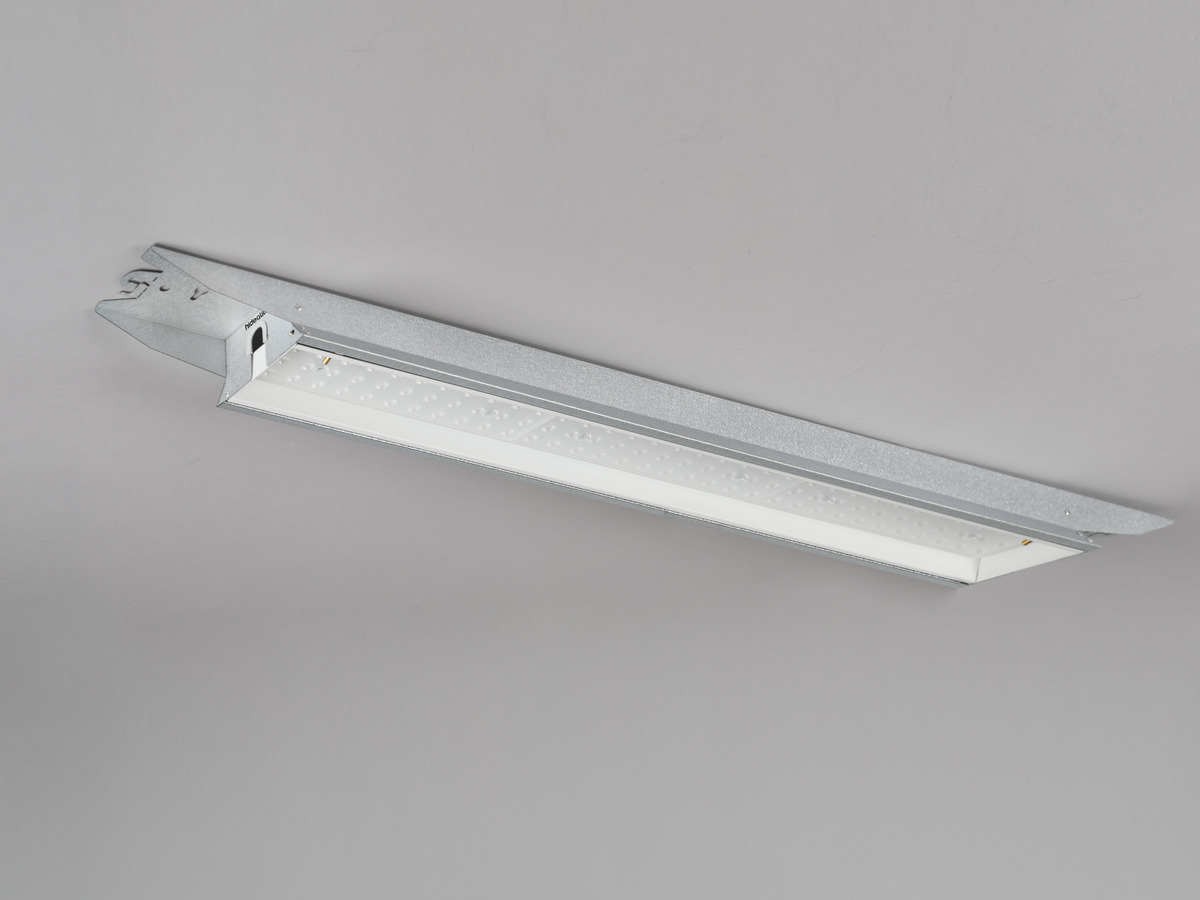

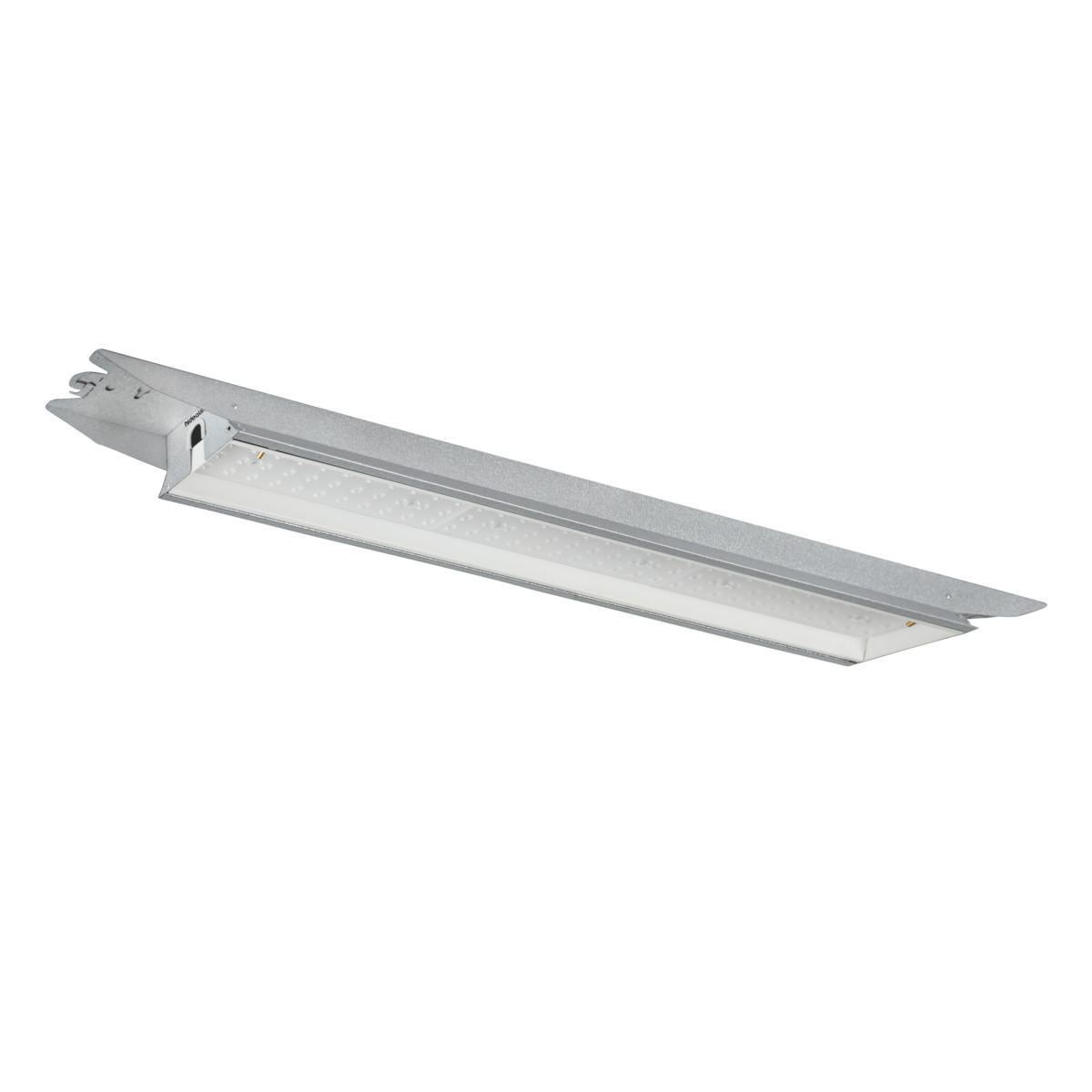

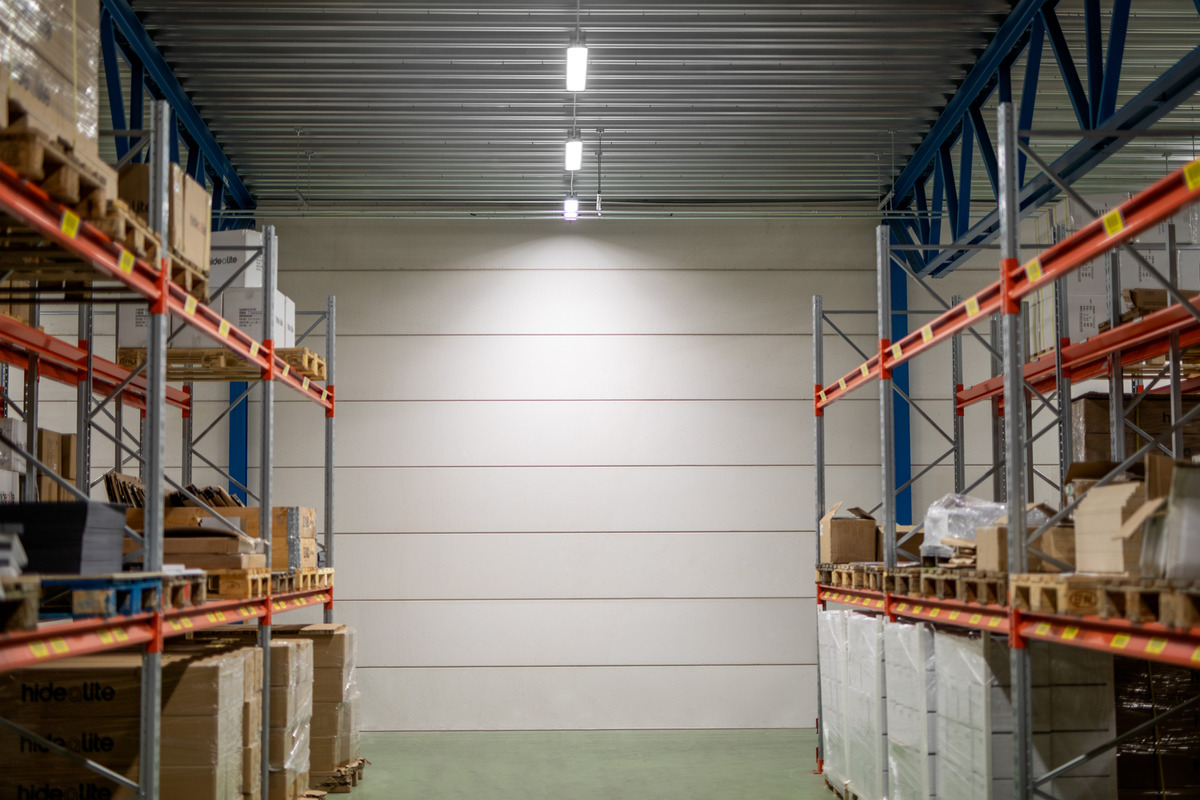

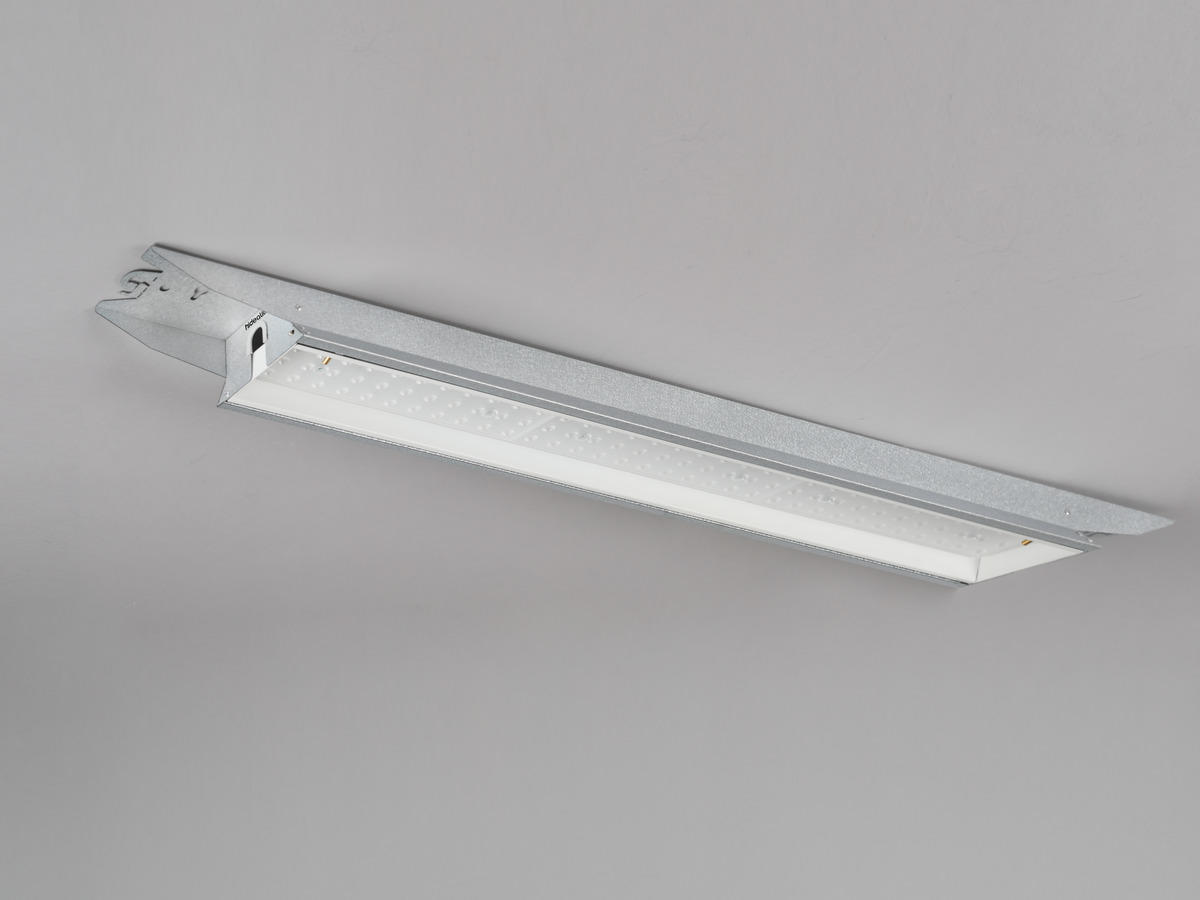

Industriarmatur i stålplåt med hög effektivitet som möter industrins behov av flexibilitet och lång livslängd. Ersätter T5- och T8-armaturer med lägre energiförbrukning och minskat underhåll. Snabbplintar strategiskt placerade på båda sidor om armaturen gör det möjligt att använda befintligt kablage (gäller ej Indline M). Genomtänkt konstruktion som möjliggör byte av både LED och drivdon. Styr belysningen via DALI/Push eller On/Off. On/Off kan justeras till lägre ljusflöde och effekt via DIP-Switch Power. Armaturen är anpassad för montage på armaturskena och har nyckelhål för installation i tak. Integrerat vajerupphäng med krok och kroklås för enkelt montage på lina.

E-nummer	Variantnamn	Armaturlumen (lm)	Styrning	Spridningsvinkel (°)
7216637	Indline IP23 M Medium 840	8400	OnOff, DIP-Switch Power	60
7216638	Indline IP23 M Wide 840	8300	OnOff, DIP-Switch Power	90
7214779	Indline IP23 L Narrow 840	11100	DIP-Switch Power, OnOff	30
7214780	Indline IP23 L Medium 840	10700	DIP-Switch Power, OnOff	60
7214781	Indline IP23 L Wide 840	11100	DIP-Switch Power, OnOff	90
7214782	Indline IP23 L Narrow 840 DALI	11350	Push 230V, DALI 2	30
7214783	Indline IP23 L Medium 840 DALI	10700	Push 230V, DALI 2	60
7214784	Indline IP23 L Wide 840 DALI	11500	Push 230V, DALI 2	90
7214785	Indline IP23 XL Narrow 840	18400	DIP-Switch Power, OnOff	30
7214786	Indline IP23 XL Medium 840	18250	DIP-Switch Power, OnOff	60
7214787	Indline IP23 XL Wide 840	18600	DIP-Switch Power, OnOff	90
7214788	Indline IP23 XL Narrow 840 DALI	18630	Push 230V, DALI 2	30
7214789	Indline IP23 XL Medium 840 DALI	18400	Push 230V, DALI 2	60
7214790	Indline IP23 XL Wide 840 DALI	18800	Push 230V, DALI 2	90
7217058	Indline IP23 XXL Narrow 840	25600	OnOff, DIP-Switch Power	30
7217059	Indline IP23 XXL Medium 840	25900	OnOff, DIP-Switch Power	60
7217060	Indline IP23 XXL Wide 840	25100	OnOff, DIP-Switch Power	90
7217061	Indline IP23 XXL Narrow 840 DALI	25600	Push 230V, DALI 2	30
7217062	Indline IP23 XXL Medium 840 DALI	25900	Push 230V, DALI 2	60
7217063	Indline IP23 XXL Wide 840 DALI	25100	Push 230V, DALI 2	90

Beskrivning: E-nummer 7216637

Variantnamn Indline IP23 M Medium 840

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 8400

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Utbytbar LED av proffs, Utbytbart drivdon av proffs

Ljusfärg Vit

Färgtemperatur (K) 4000

Färgåtergivning (Ra) >80

Färgtolerans (SDCM) 3

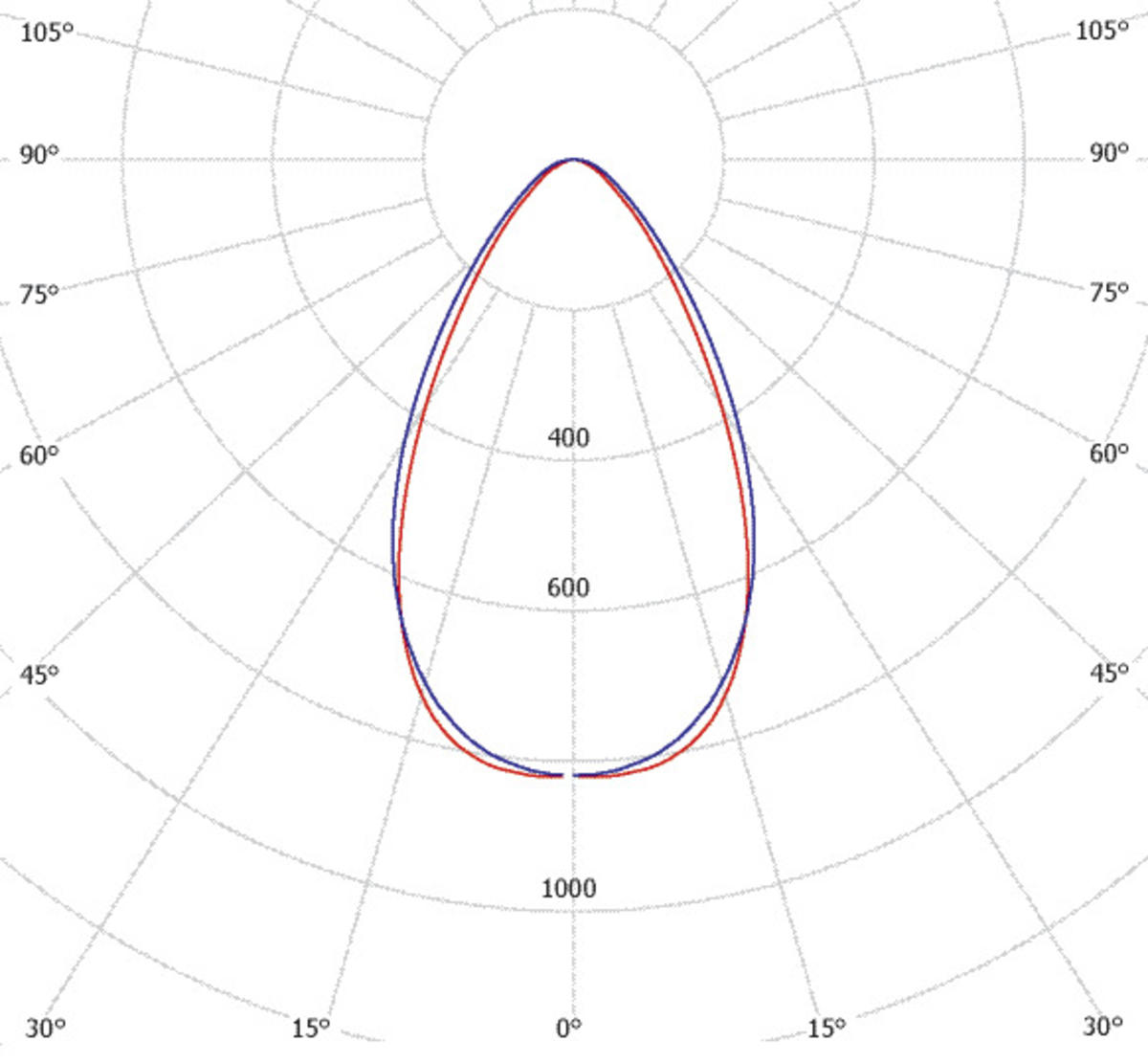

Ljusstyrka (cd) 6820

Spridningsvinkel (°) 60

Ljusspridning Symmetrisk

Ljusfördelning Medelstrålande

Antal ljuskällor (st) 1

Antal LED (st) 99

Livslängd L80 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L91

Bibehållet ljusflöde 75 000h L86

Bibehållet ljusflöde 100 000h L82

LLMF @ 50 000h 0,91

LLMF @ 100 000h 0,82

Livslängd drivdon 100 000h/10%

Flimmer (PstLM) 0,076

Stroboskopisk effekt (SVM) 0,022
Teknisk data: Riktbar Nej

Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60

Effekt LED (W) 51

Effekt Armatur (W) 54

Systemeffekt (W) 54

Effektivitet armatur (lm/W) 156

Effektivitet system lm/W 156

Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 D
Drift och anslutning: Dimbar Nej

Styrning OnOff, DIP-Switch Power

Drivdon ingår Ja

Drivdonsmodell Konstantström

Drivdonstyp Inbyggd

Drivdon Tillverkare TCI

Anslutning (typ) Snabbplint

Anslutning (mm2) 5x0,5-2,5

Vidarekoppling Ja

Dragavlastning Ja

Effektfaktor λ 0,95

Verkningsgrad (%) 93

Effektförlust (W) 59,65

Läckström (mA) 0,07

THD (%) 10

Standbyeffekt 0,5

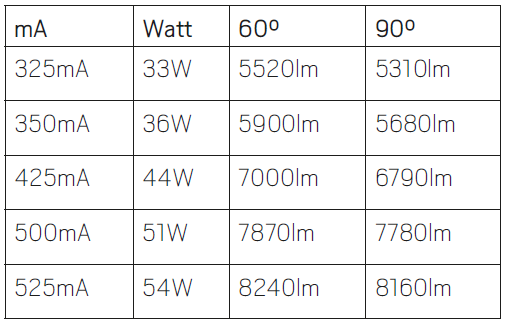

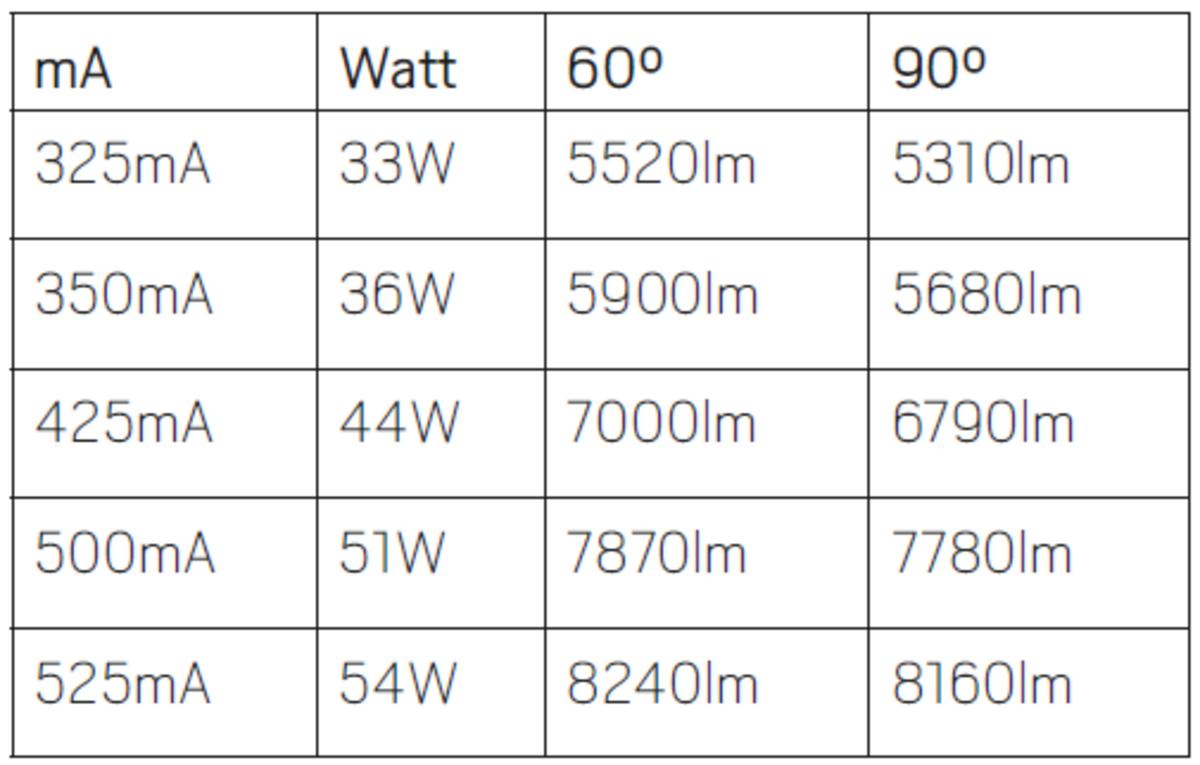

Konstantström (mA) 525, 325, 425, 350, 500

Driftstemperaturområde -25…+50

Max. Tc (°C) 85

Avsäkring B10 (st) 18

Avsäkring B16 (st) 29

Avsäkring C10 (st) 31

Avsäkring C16 (st) 49
Färg och material: Material Metall, Plåt, PMMA

Färg Aluzink

Färg armaturring Vit

Färgkod Armaturring (RAL) 9016

Halogenfri Ja

Miljöbedömning Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / fuktiga utrymmen

IP-klass 23

Skyddsklass I

Montage Utanpåliggande, Linmontage

Infästning Skruvmontage, Krok

Godkännandemärkning CE, a Hide-a-lite Choice

Glödtrådstest IEC 695-2-1 (°C) 650

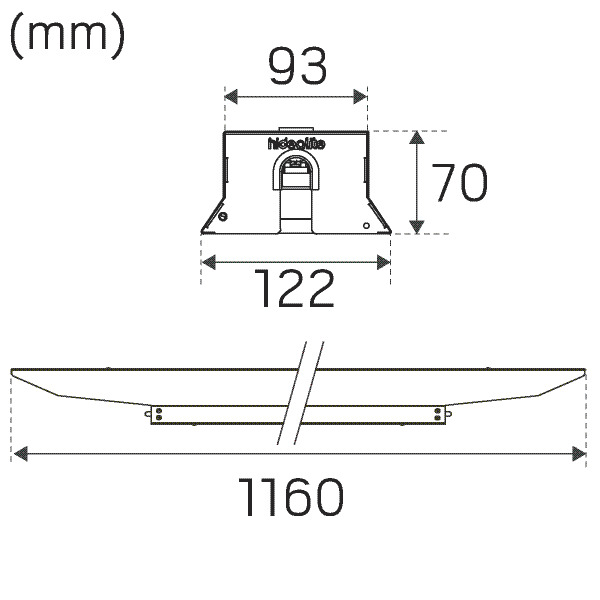

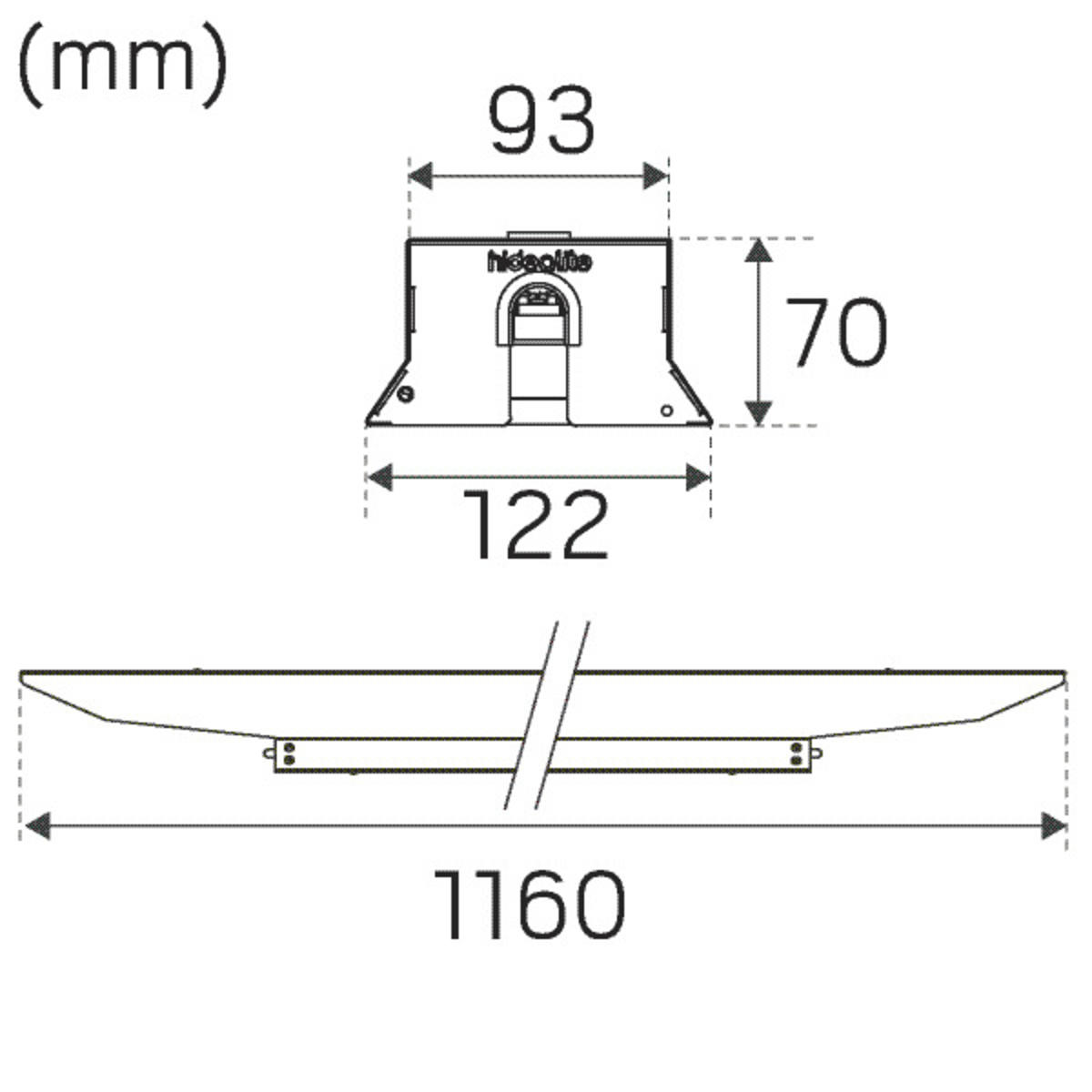

Längd (mm) 1160

Bredd (mm) 122

Höjd (mm) 70

Vikt (kg) 2,5
