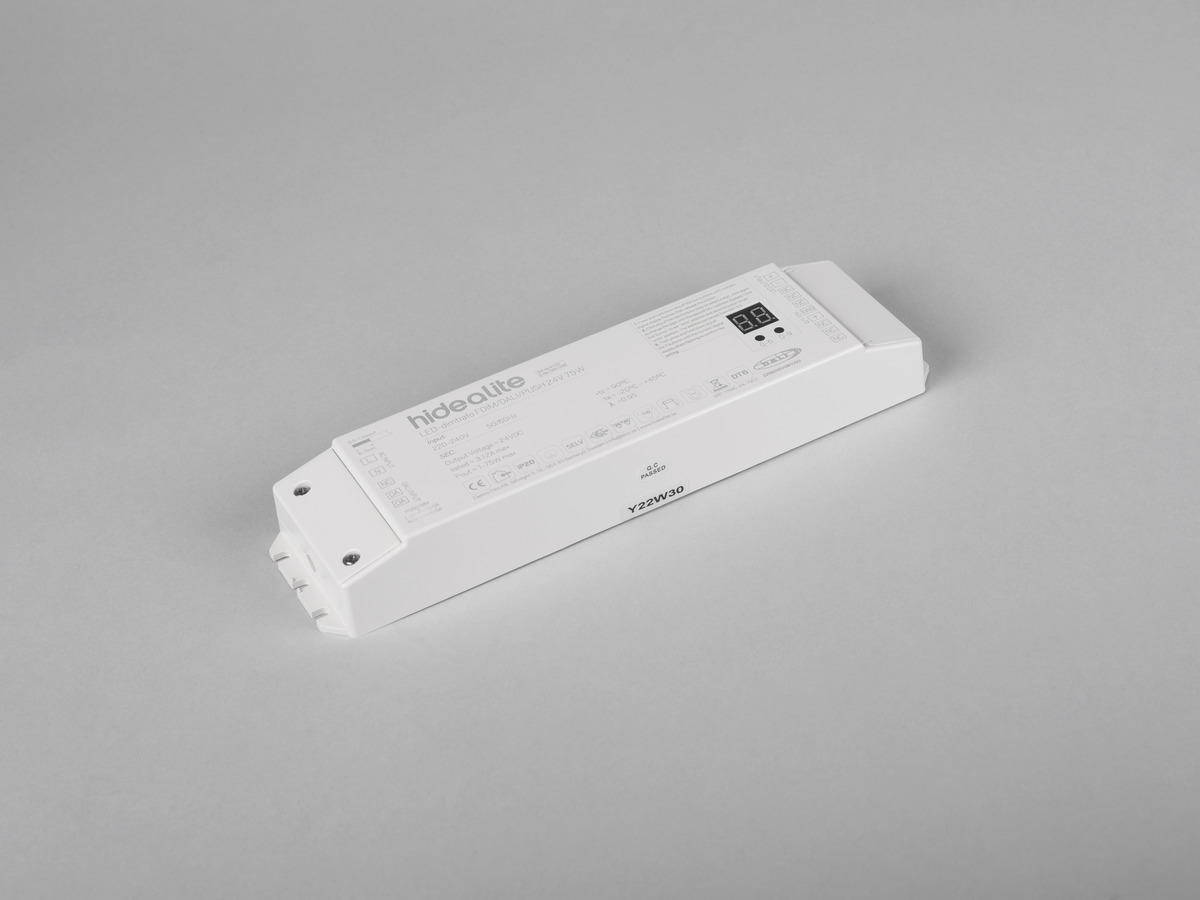

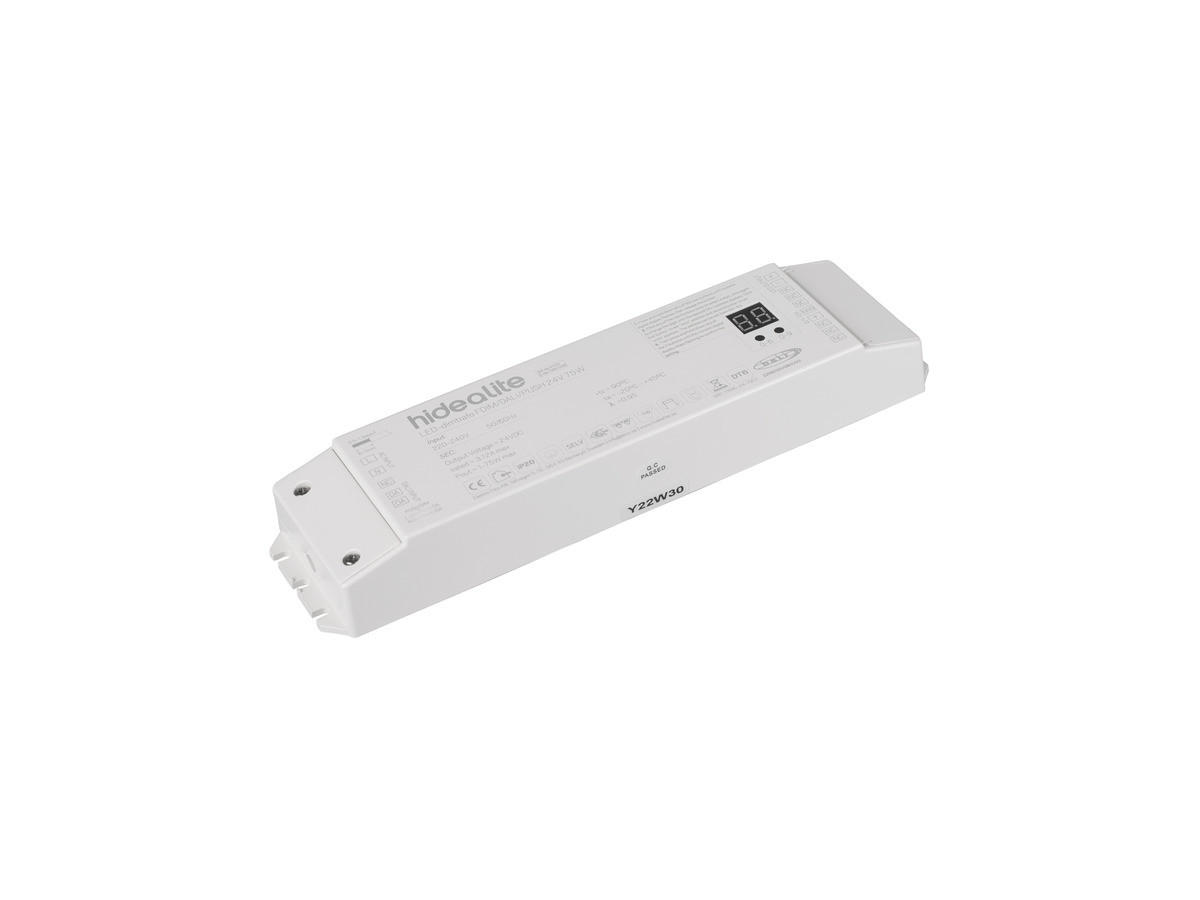

LED-dimtrafo FDIM/DALI/PUSH

Kraftfull dimtrafo för 24V LED-strippar. Perfekt för fasdimring av LEDstrip singelfärg via vriddimmer. Kan även dimras via Push (230V), DALI eller 0/1-10V. Minnesfunktion som tänder upp med senast inställda värde efter spänningsbortfall. Hela effekten kan tas ut via en utgång.

E-nummer	Variantnamn	Styrning
7982339	LED-dimtrafo FDIM/DALI/PUSH 24V 75W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI DT6, DALI 2
7981877	LED-dimtrafo FDIM/DALI/PUSH 24V 30W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI
7981878	LED-dimtrafo FDIM/DALI/PUSH 24V 100W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI DT6
7981879	LED-dimtrafo FDIM/DALI/PUSH 24V 200W	Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI

Beskrivning: E-nummer 7982339

Variantnamn LED-dimtrafo FDIM/DALI/PUSH 24V 75W

Garanti 5 år
Ljusteknisk data: Livslängd drivdon 50 000h/15%
Teknisk data: Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60
Drift och anslutning: Dimbar Ja

Styrning Push 230V, 0-10V, 1-10V, Fasdimring (bakkant), DALI DT6, DALI 2

Drivdonsmodell Konstantspänning

Drivdonstyp Friliggande

Anslutning (typ) Skruvplint

Anslutning (mm2) 2x0,5-2,5

Vidarekoppling Ja

Dragavlastning Nej

Sekundär anslutning (mm2) 2x0,5-2,5

Sekundära utgångar (par) 2

Effektfaktor λ 0,95

Verkningsgrad (%) 85

Effektförlust (W) 12,3

Läckström (mA) 0,5

Effekt intervall (W) 1-75

Standbyeffekt 1

Max. belastning per utgång (W) 75

Ström (A) 3,12

Driftstemperaturområde -20…+45

Max. Tc (°C) 80

Dimteknik sekundärsida PWM

Frekvens PWM dimring (Hz) >300

Minnesfunktion vid spänningsbortfall Ja

Skydd mot Kortslutning, Överhettning 90°C, Överbelastning

Startström (max/tid) 48A 180µs

Överspänningsskydd DM (kV) 1

Avsäkring B10 (st) 6

Avsäkring B16 (st) 10

Avsäkring C10 (st) 10

Avsäkring C16 (st) 16
Färg och material: Material Metall, Plast

Färg Vit

Halogenfri Ja

Miljöbedömning Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / torra utrymmen

IP-klass 20

Skyddsklass II

Montage Utanpåliggande

Infästning Skruvmontage

Brandsäkerhetsmärkning MM-märke

Godkännandemärkning CE, ENEC 25

Glödtrådstest IEC 695-2-1 (°C) 650

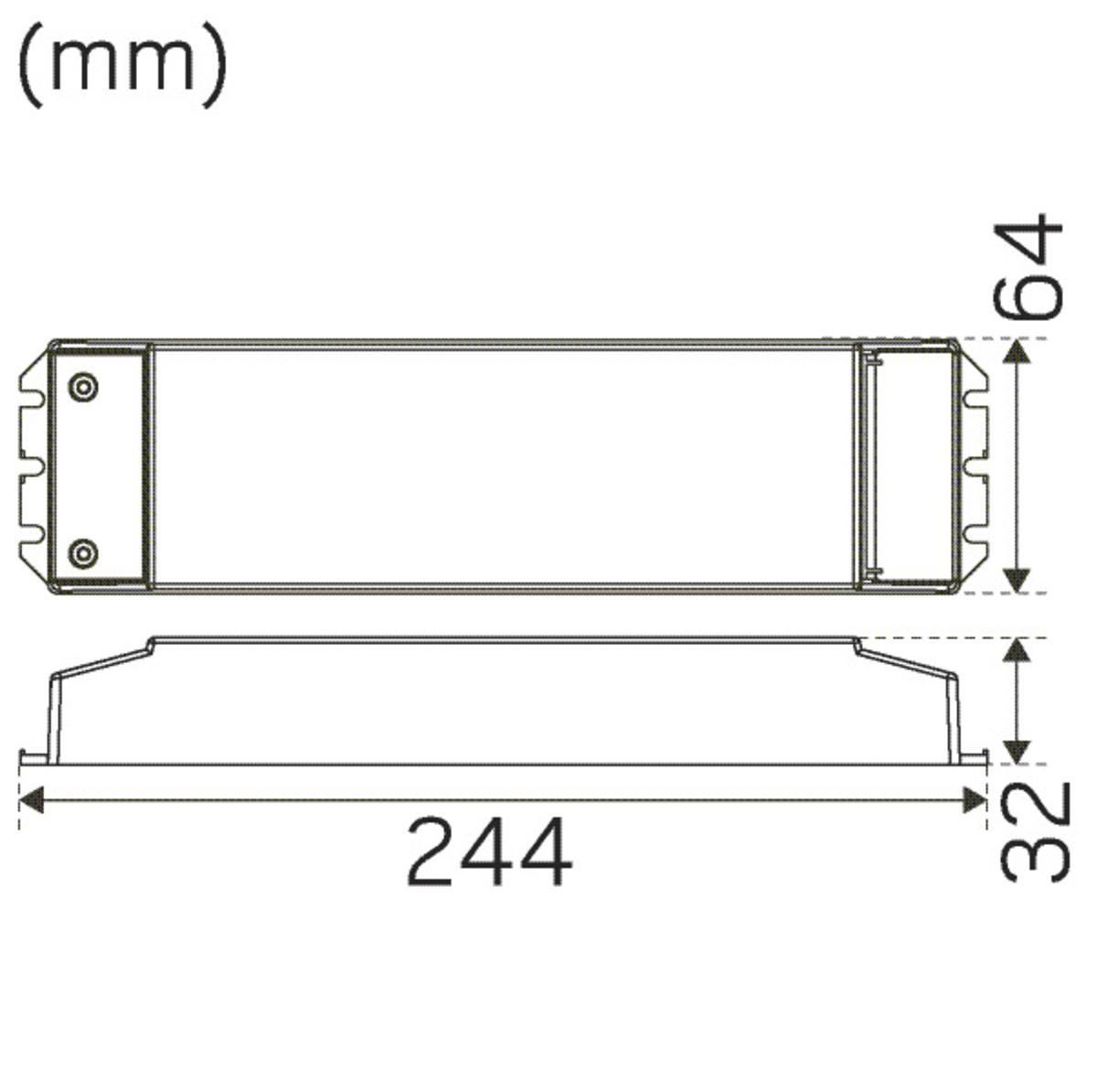

Längd (mm) 244

Bredd (mm) 64

Höjd (mm) 32

Vikt (kg) 0,45

Håltagning Ø (mm) 70
